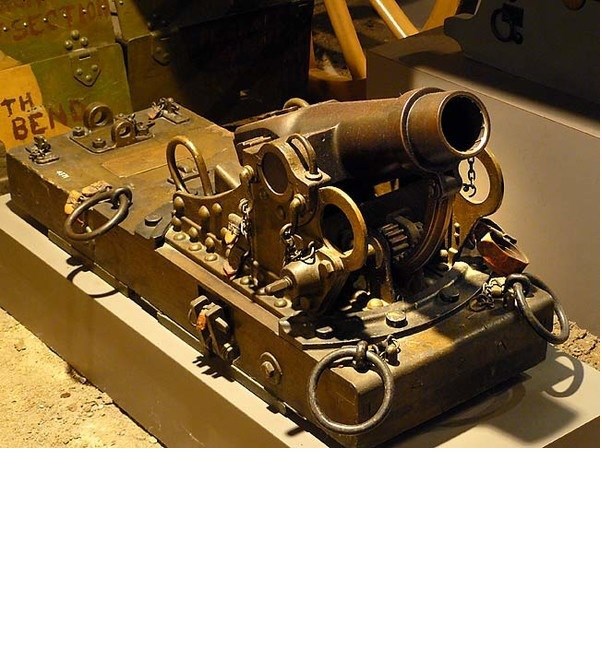

75-мм траншейная мортира Круппа обр. 1880 г.

 Нарезная, казеннозарядная, замок клиновой горизонтальный. Планировали использовать мортиру в крепостной, осадной и при необходимости в горной артиллерии. Легко разбиралась на три части : ствол, станок, платформа. Снаряд - граната весом 4,3 кг, ВВ 170 г дымного пороха.

Компания Круппа разработала и выпускала крепостные и осадные мортиры калибра 75-мм, 87-мм, 106-мм, 120-мм, 150-мм, 210-ии и 240-мм. - https://en.wikipedia.org/wiki/15_cm_Mörser_M1881 , https://en.wikipedia.org/wiki/21_cm_Mörser_M1880

87-мм мортира Круппа.

.

.

Калибр, дюйм 3,4
Калибр, мм 87
Длина ствола, мм 607
Длина ствола, клб 7
Длина канала, мм 500
Длина скрепленной части, клб 5,7
Длина нарезной части, мм 300
Длина нарезной части, клб 3,4
Длина снарядной каморы с обоими скатами, мм 130
Длина зарядной каморы, мм 65,3
Число нарезов 24
Длина хода нарезов у дула, клб 15
Длина хода нарезов у ската каморы, клб 29,3
Глубина нарезов, мм 1,245
Вес ствола с замком, кг 90,1
Вес мортиры с лафетом 231 кг. Для переноски в окопах мортира разделялась на три части : ствол, станок, платформа. Каждую часть переносили на палках два человека.
Стреляла чугунной гранатой весом 6,65 кг на дальность до 2690 м.

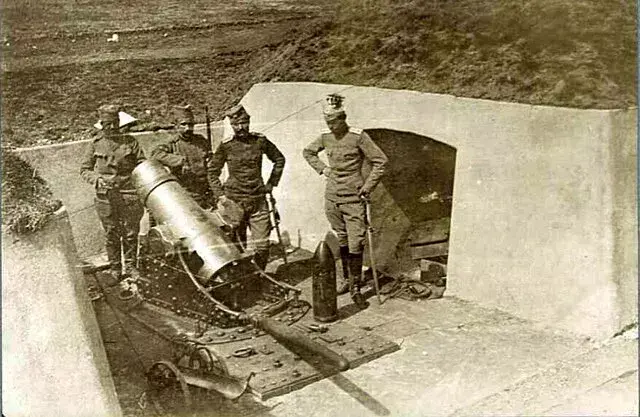

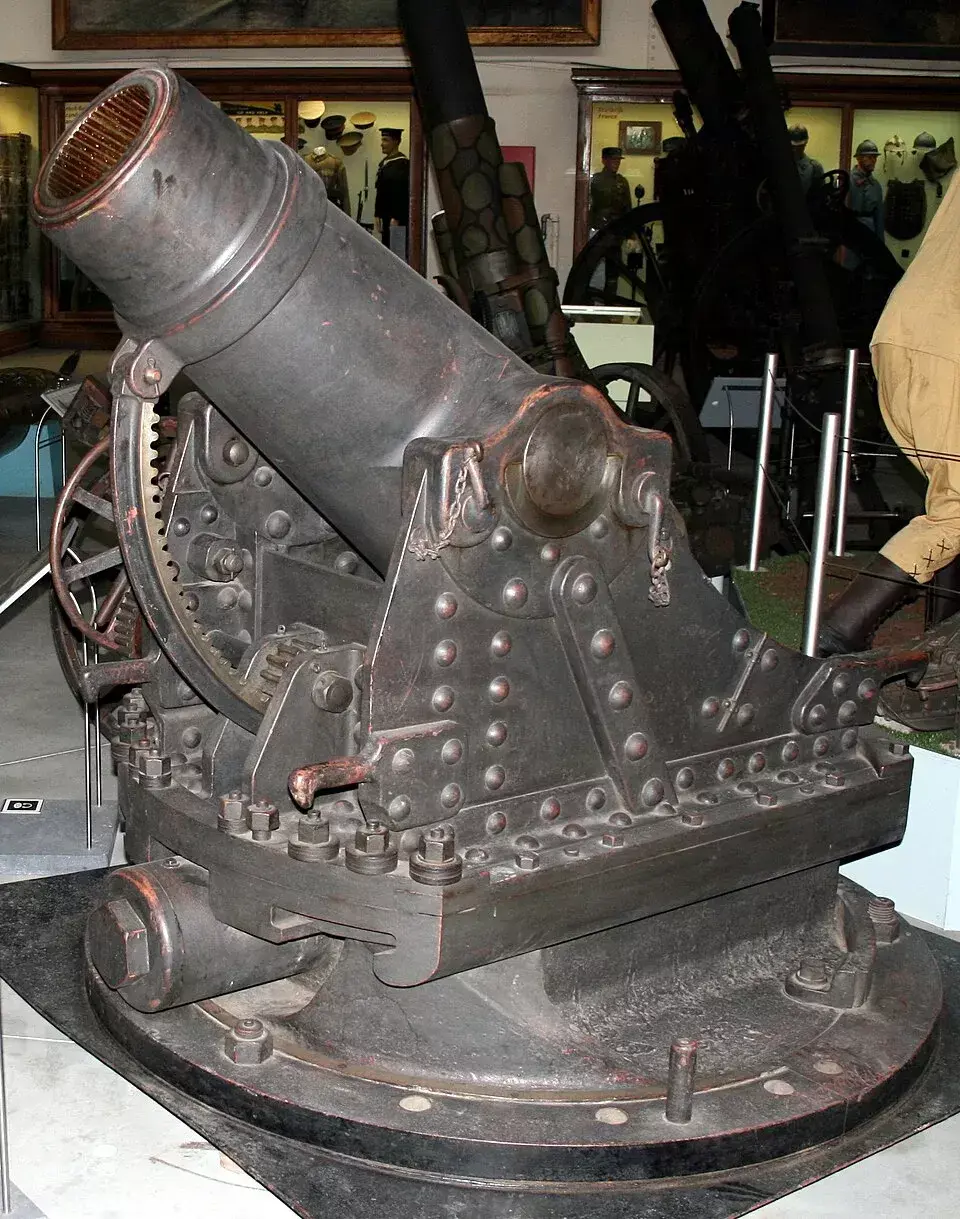

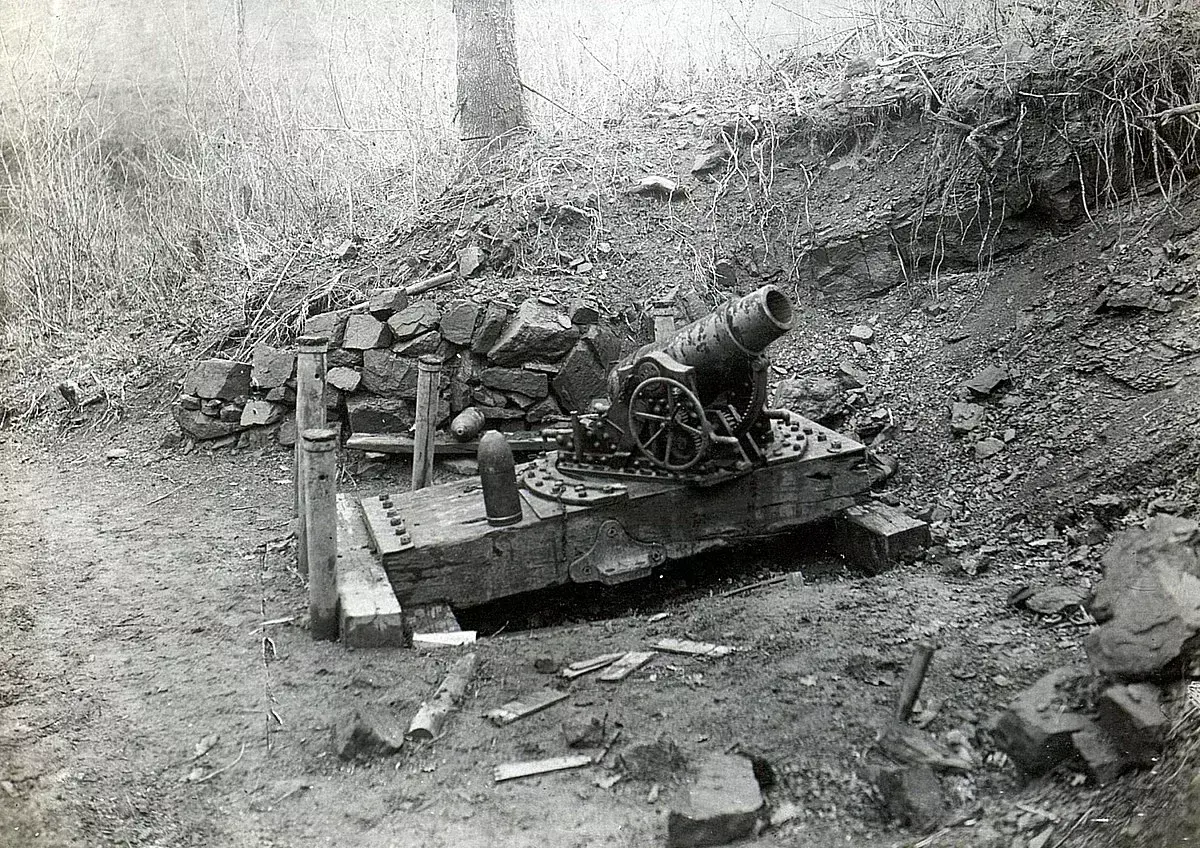

150-мм мортира Круппа обр. 1881 г.

Крепостная.

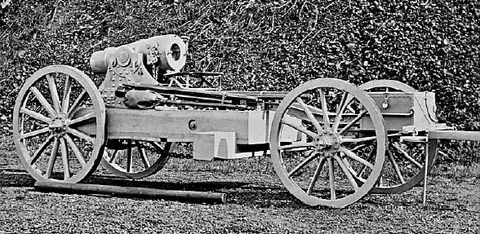

Осадная.

• Калибр: 149,7 мм.
• Длина ствола: 985 мм.
• Масса: ствол — 360 кг, лафет — 370 кг.
• Угол возвышения: от +15° до +60°.
• Эффективная дальность стрельбы: около 3,5 км.
• Снаряд: фугасный, весом 31,5 кг.
• Заряжание: раздельное — метательный заряд и снаряд подавались по отдельности.
• Затвор: ранняя форма горизонтально-скользящего блочного затвора.
• Отдача: поглощалась конструкцией лафета.

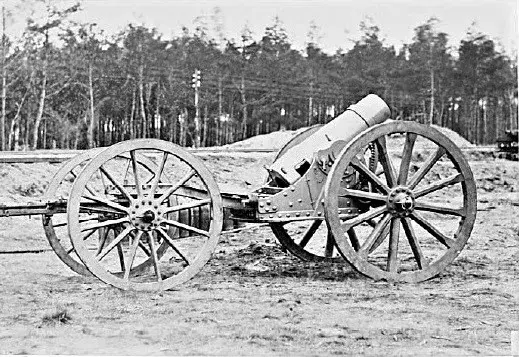

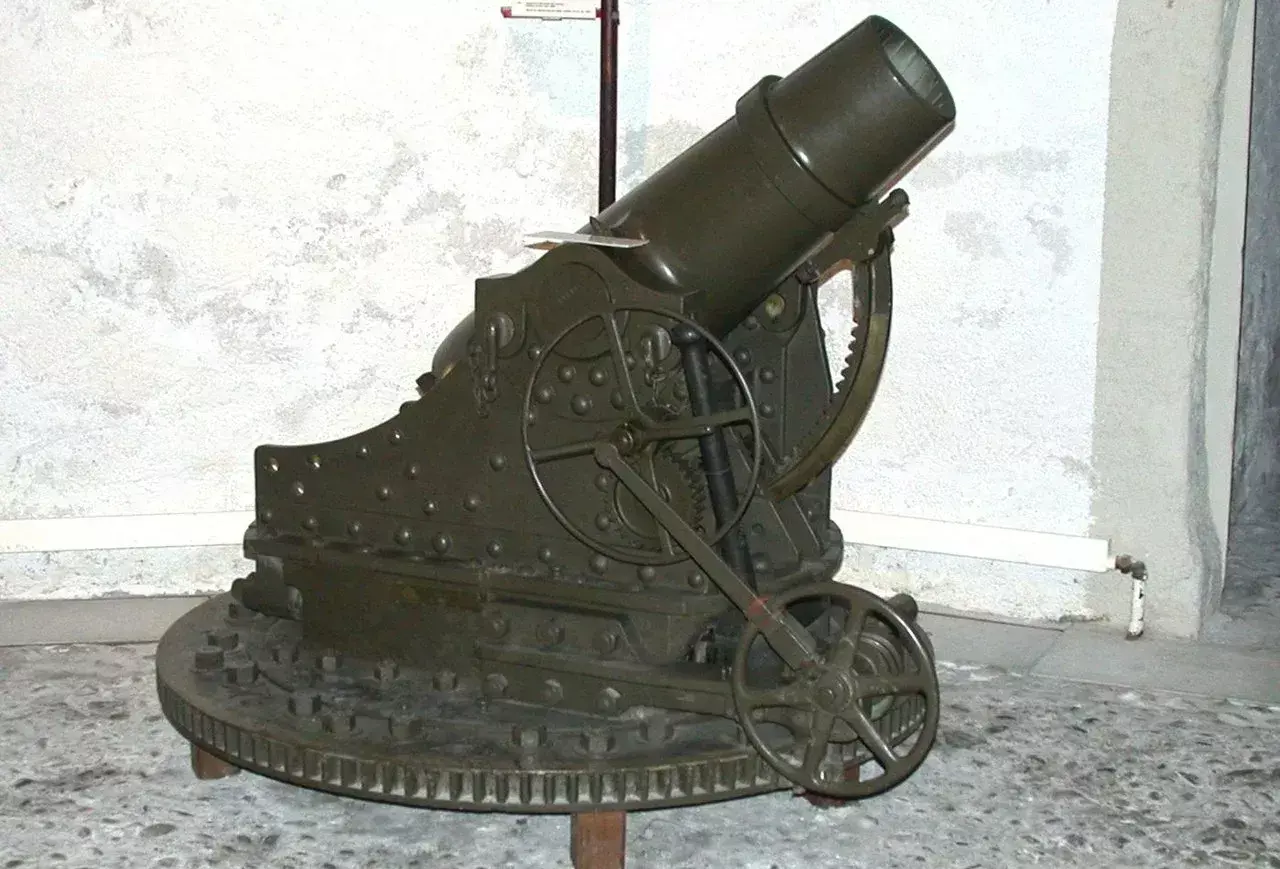

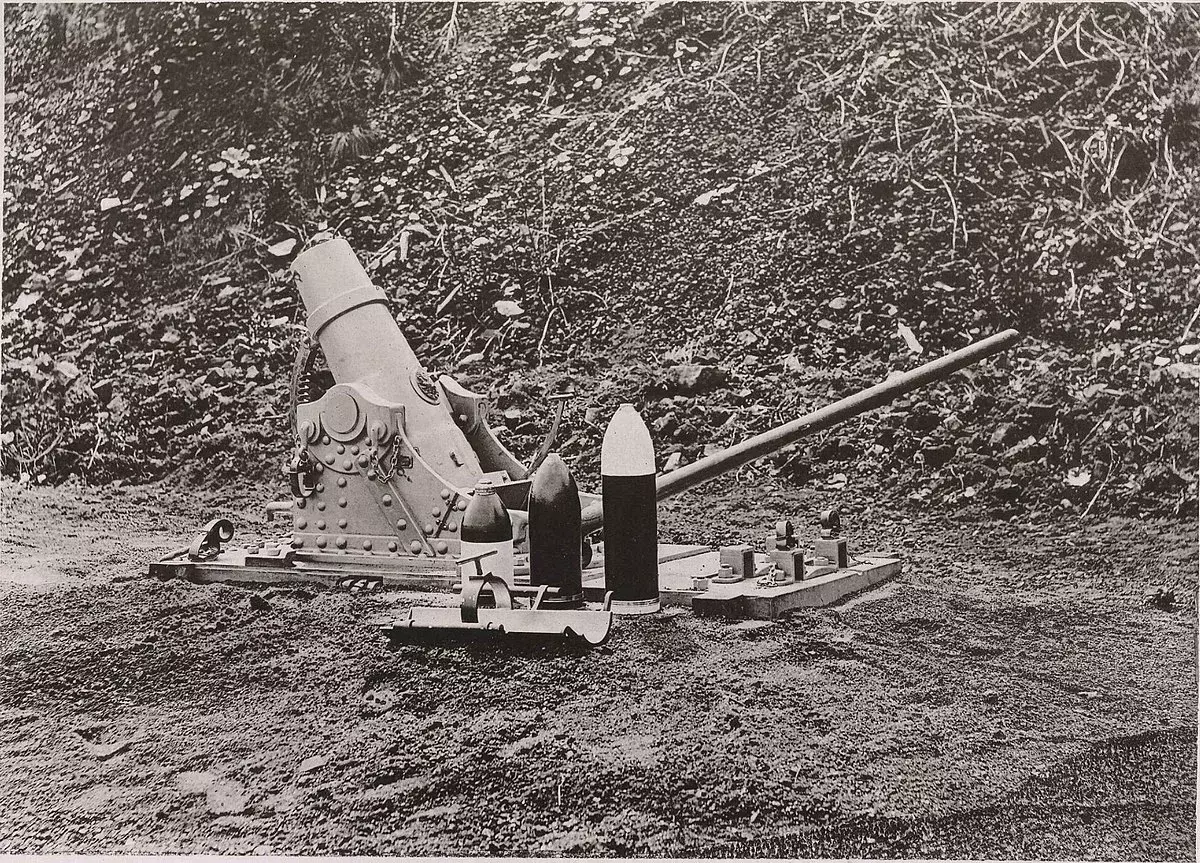

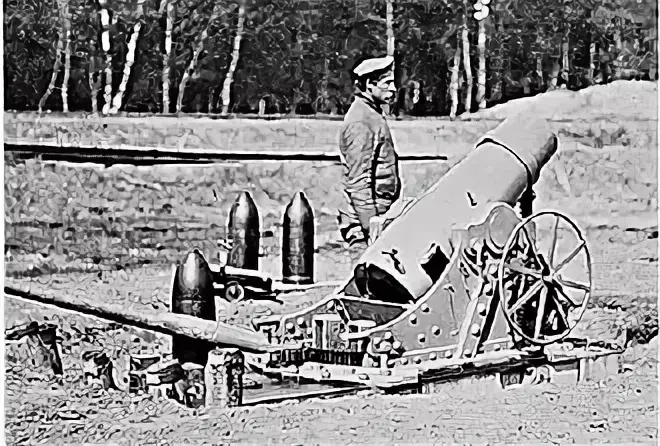

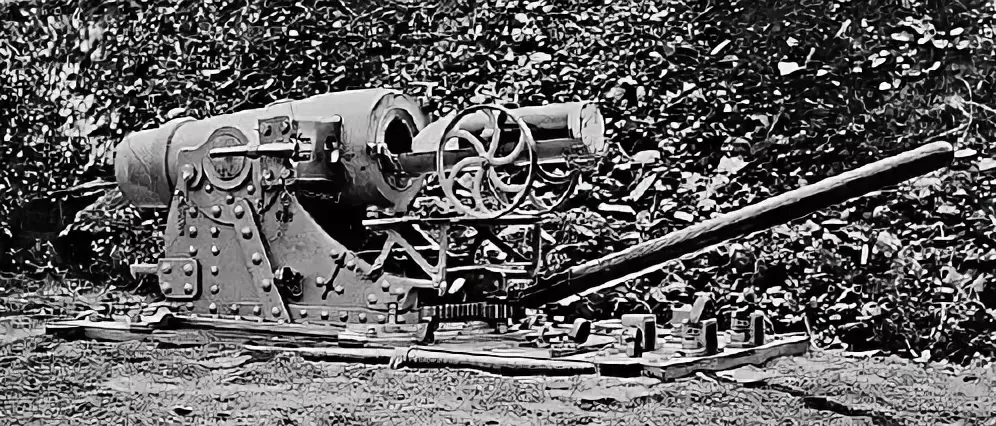

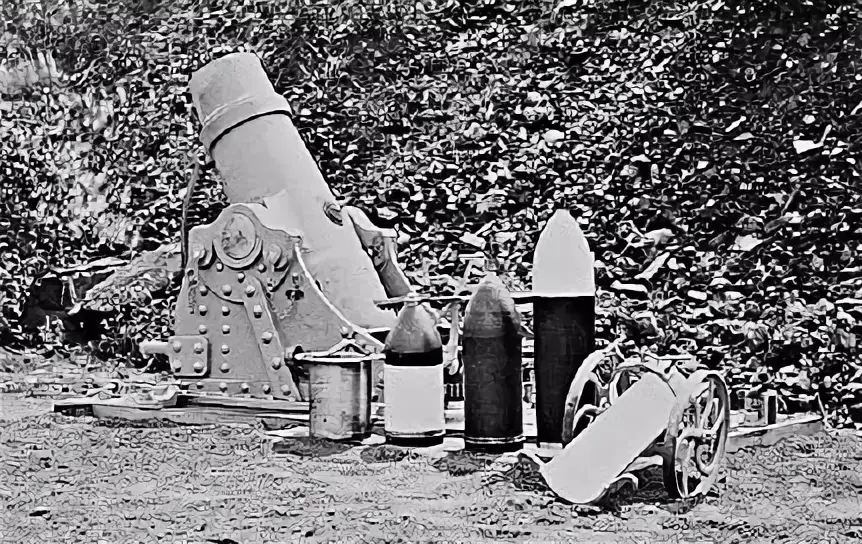

210-мм мортира Круппа обр. 1880 года.

.

.

.

.

.

.

.

• Калибр: 209,3 мм (8,24 дюйма).
• Длина ствола: 1,3 м (L/6,4).
• Масса: ствол — 1000 кг, лафет — 950 кг.
• Снаряд: фугасный, весом 91 кг.
• Заряжание: раздельное — пороховые заряды и снаряд подавались отдельно.
• Затвор: ранняя форма горизонтально-скользящего блочного затвора.
• Углы наведения: по вертикали — от +15° до +60°, по горизонтали — 120°.
• Начальная скорость снаряда: 200 м/с.
• Эффективная дальность стрельбы: около 6,2 км.
