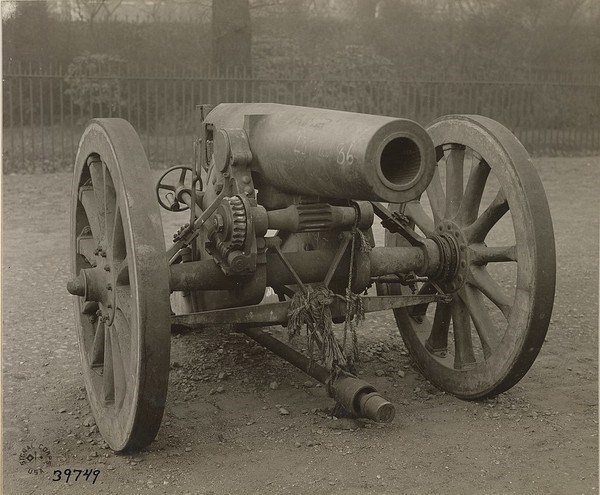

15 см SFH 93 - тяжелая немецкая гаубица.
SFH 93 15 см была спроектирована фирмой Krupp и принята на вооружение в 1893 году. Спроектирована с учетом уроков франко-прусской и русско-турецкой войн, где полевые орудия с легкими снарядами и отлогой траекторией оказались слабыми для разрушения даже полевых укреплений. До снятия с производства в 1903 г было выпущено 870 гаубиц.
Японцы в 1904 г имели 18 шт . таких гаубиц. В ходе войны Крупп поставил Японии еще 24 шт. 150-мм гаубиц обр. 1893 г.. Ими они и проламывали нашу оборону.
Характеристики :
масса в походном положении: 2 725 кг (6 008 фунтов)
в боевом положении: 2 188 кг (4 824 фунтов)
Длина ствола 1,6 м (5 футов 3 дюйма) L / 11 калибров
заряжание картузное
Вес снаряда 42 кг (93 фунта)
калибр 149,7 мм (5,89 дюйма)
замок Горизонтальный клин
угол наведения по вертикали от 0 до + 65 °
Скорострельность 2 в / мин
Начальная скорость снаряда 280 м / с (920 футов / с)
Дальность стрельбы шрапнелью максимальная: 5700 м (6200 ярдов)
Максимальная дальность стрельбы фугасным снарядом: 6000 м
Снаряды :
1. 15cm Gr. 83 обр. 1883 года. Масса снаряда 39 кг, корпус снаряда стальной. Взрывчатое вещество (ВВ) 5 890 грамм черного пороха.
2. 15cm Gr. 88 обр. 1888 года. Масса снаряда 42 кг, корпус чугунный. ВВ 1500 грамм мелинита. Мелинит ( Grf. 88 / Granatfüllung 88 ) был принят на вооружение в Германии в 1888 году.
3. 15cm Gr. 96 обр. 1896 года. Масса снаряда 39,3 кг, корпус стальной. ВВ 7 300 г мелинита.
4. 15cm Gr. 04 обр. 1904 года. Масса снаряда 40,5 кг, корпус стальной. ВВ 4 730 грамм тротила. Тротил ( Fp 02. = Füllpulver 02 ) был принят на вооружение в Германии в 1902 году.
5. 15cm Gr. 12 обр. 1912 года. Масса снаряда 42 кг, корпус стальной. ВВ 6 100 грамм мелинита. При взрыве дает около 1000 осколков весом свыше 5 грамм.
6. 15cm Gr. 12 n/A = neuer Art обр. 1912 года нового образца. Отличается от предыдущего суррогатным ВВ.
7. 15cm Gr. 12 verst. = verstärkt . Масса снаряда 40,5 кг, корпус стальной. ВВ 4 500 грамм Fp. 55/45 ( Füllpulver ) амматола.
8. 15cm Gr. 14 обр. 1914 года. Масса снаряда 42 кг, корпус чугунный. ВВ 2 300 грамм. При взрыве образует более 1000 осколков массой св. 5 грамм и около 3000 осколков массой менее 5 грамм.
9. 15 см Gr. 14 A обр. 1914 года. Масса снаряда 42 кг, корпус чугунный. ВВ 1500 грамм. Очень сильное осколочное действие.
Кроме того гаубицы могли стрелять пушечными снарядами (15cm C/72 и 15cm C/92) :
1. Фугасный чугунный снаряд - 40 кг (88 фунтов), 2,5 кг черного пороха .
2. Шрапнель 1892 г - 40 кг (88 фунтов) с 900 шариками.
3. Шрапнель М1914 - 40 кг (88 фунтов) с 1225 шариками.
4. Фугасный - 40 кг (88 фунтов) 8,85 кг Amatol .
5. Фугасный - 40 кг (88 фунтов) 8,85 кг TNT .
Панорама (прицел для стрельбы с закрытых позиций).
