4.2-лин винтовки Бердана №2.

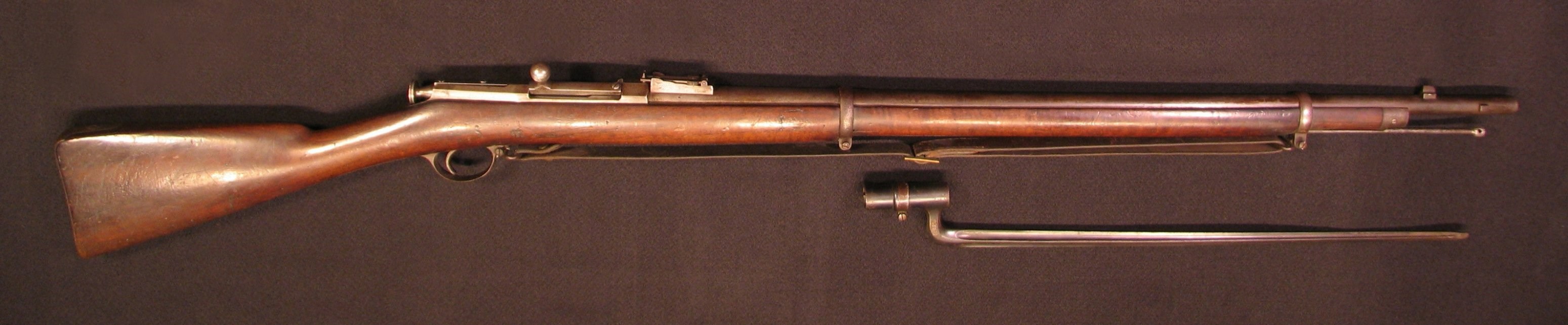

На верху пехотная винтовка.
Вес винтовки со штыком 11 3/8 фунта (~4,5 кг); вес четырёхгранного штыка 1 фунт (~410 грамм), длина винтовки около 53 дюймов (1346 мм), со штыком 73 дюйма (1854 мм).

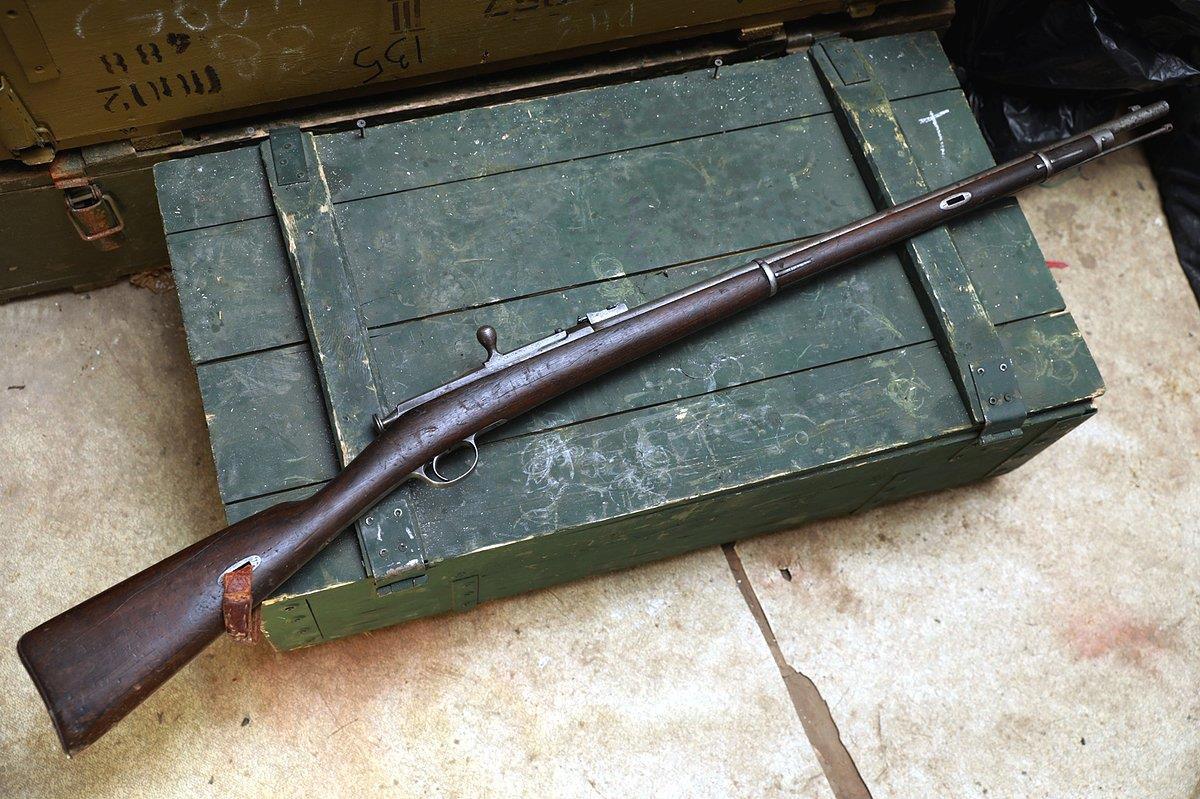

Пехотная переделанная под 3-лин патрон :

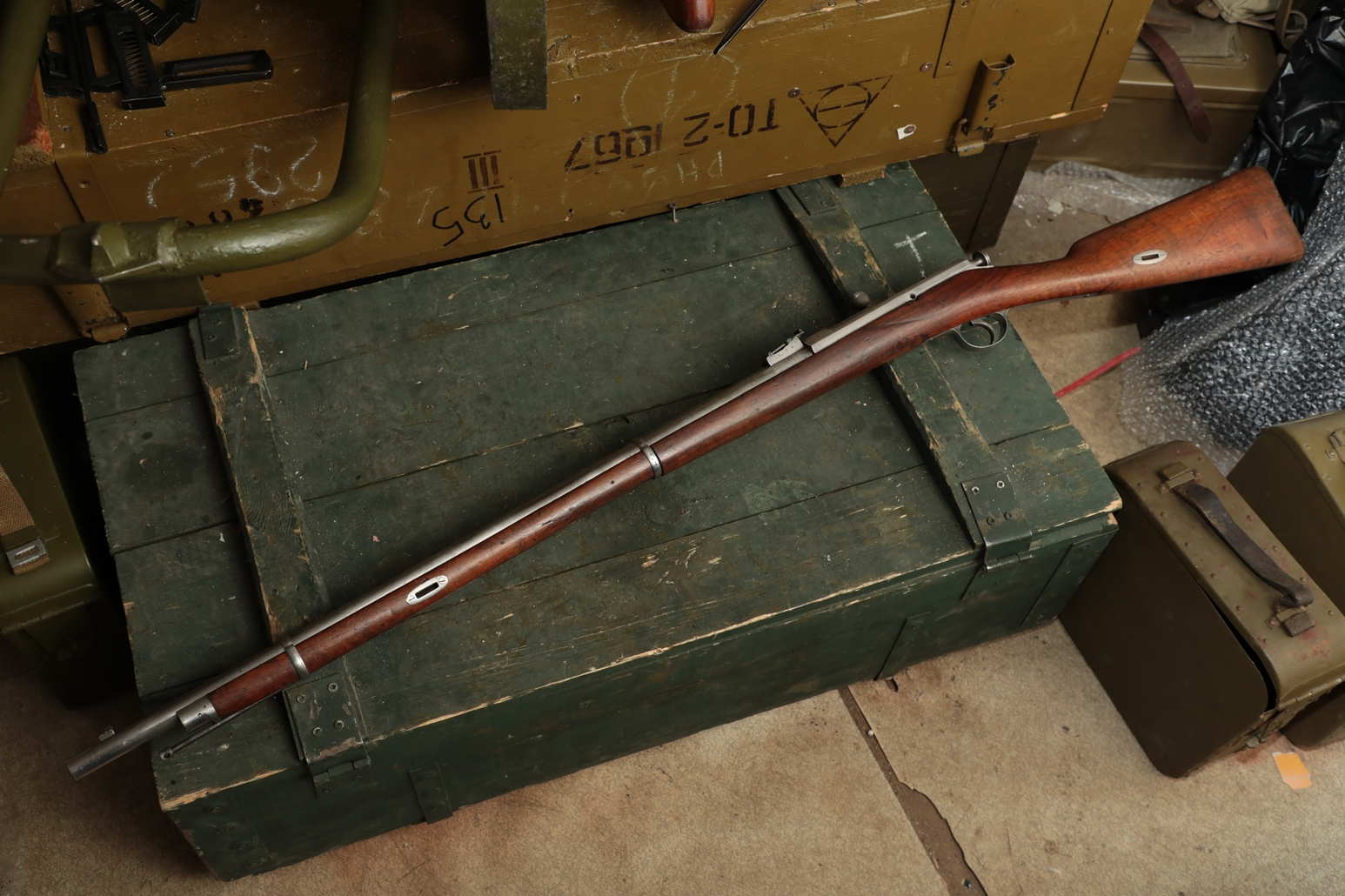

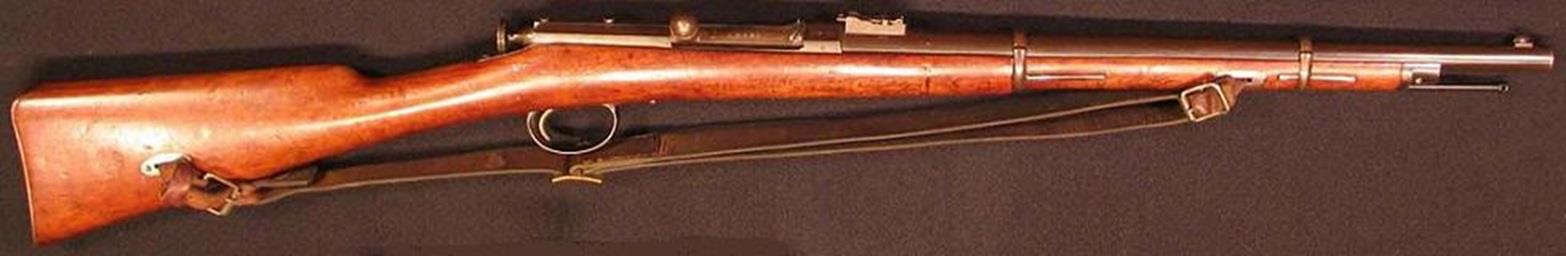

Драгунская винтовка :
Отличается от пехотной главным образом длиною и весом: длина её около 48½ дюйма (1232 мм), со штыком 68¼ дюйма (1733 мм), вес 8¾ фунта без штыка (3,9 кг) и 9 5/8 фунта (4,33 кг) со штыком.
Казачья :
Штыка не имеет, длина её 48 дюймов (1219 мм), а вес 8¼ фунта (3,71 кг); уменьшение веса достигнуто укорачиванием ствола драгунской винтовки на ½ дюйма (12,5 мм) и отсутствием некоторых металлических частей (нет спусковой скобы), а также заменою некоторых таких частей роговыми.

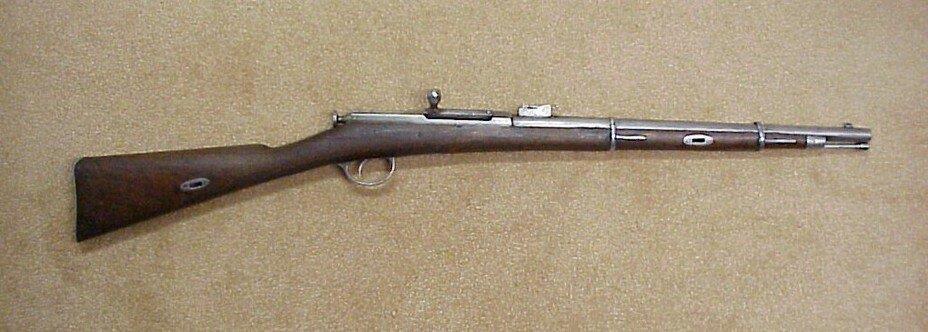

Карабин :
На последнем фото - карабин, переделанный под 3-лин патрон.
Карабин был предназначен для вооружения артиллеристов.

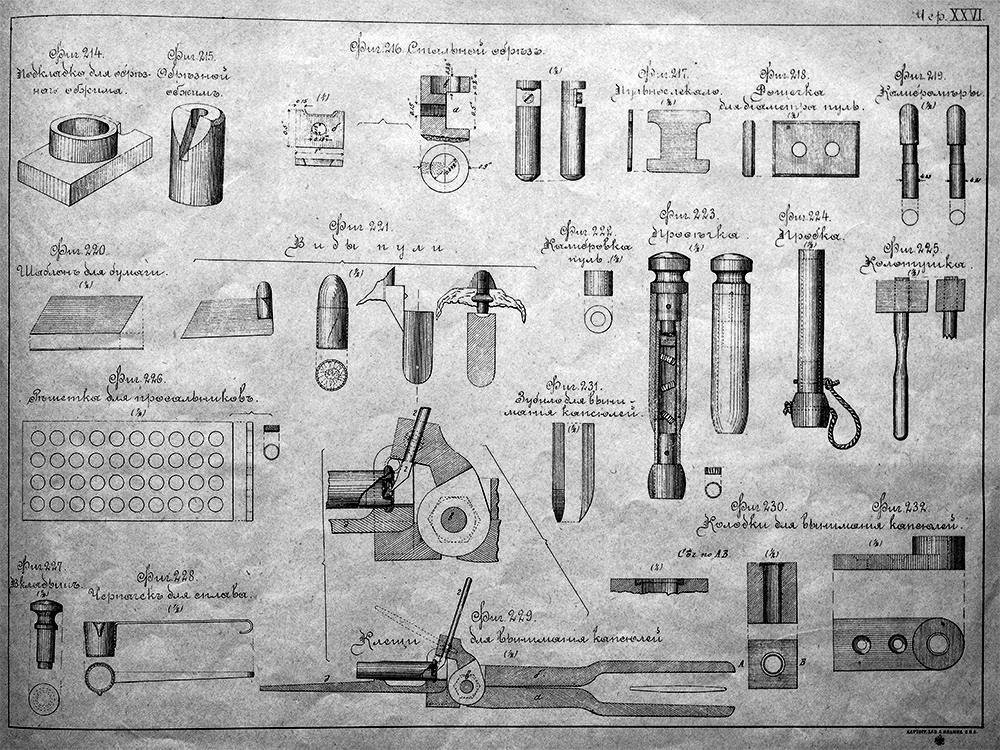

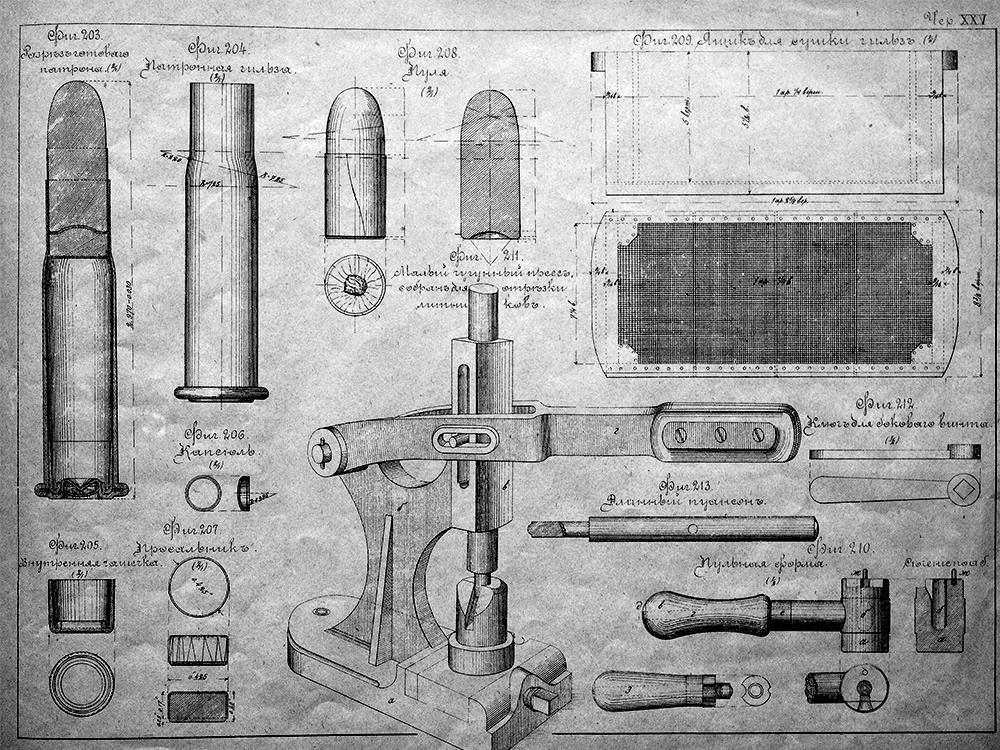

Патрон для 4,2-линейных (10,67 мм) винтовок состоял из цельнотянутой металлической гильзы, снабженной внутренней чашкой и капсюлем, пороха, просальника и пули, обернутой бумажкой. Пороховой заряд пехотной винтовки весил 5,07 г; вес порохового заряда карабина, драгунской и казачьей винтовок — 4,26 г. Пуля была принята сплошная, так называемой сжимательной по длине системы; при выстреле — при начале вдавливания пули в нарезы она осаживалась, сдавливалась по длине, расширяясь в стороны и заполняя нарезы, ее масса 24 г. Обертывание нижней части пули бумагой производилось для устранения свинцевания нарезов ствола. У патронов к пехотной винтовки ( с усиленным зарядом пороха) пулю оборачивали белой бумагой, у патронов к драгунской, казачьей винтовкам и карабину - розовой.
Длина патрона, мм: 75,55
Масса патрона, г: 39,25
Диаметр пули, мм: 11,04
Масса пули, г: 24,16
Длина гильзы, мм: 57,45
Диаметр дульца, мм: 11,45
Диаметр фланца гильзы, мм: 16,25
Масса пороха, г: 5 (пехотная)*
Начальная скорость пули, м/с: 437 (пехотная), 386 (драгунская и казачья), 362 (карабин)
Дульная энергия пули - 2307 Дж (пехотная), 1800 Дж (драгунская и казачья), 1583 Дж (карабин).
Гильза железная необмедненая, железная обмедненая, латунная.
* патрон для пехотных винтовок (пуля обёрнута белой бумагой) — с зарядом дымного пороха 1,19 золотника (5 грамм);
патрон для кавалерийских карабинов (пуля обёрнута розовой бумагой) — с зарядом дымного пороха 1 золотник (4,265 г);
в 1908 г был принят единый боеприпас к винтовке Бердана, с навеской бездымного пороха в 1,97г и свинцовой полуоболоченой пулей. Патроны имеют маркировку "Т" и указание калибра 4,2.
При стрельбе из пехотной винтовки по дюймовым сосновым доскам на 200 шагов пуля пробивала от 7 до 9 досок, на 800 шагов - от 4 до 7,5 досок, на 1200 шагов - от 4 до 4,5 досок, на 2000 шагов - от 1,5 до 3 досок. От 100 до 200 шагов пуля пробивала 3 железных листа в 1 линию (2,5 мм) толщиной каждый.
Дальность прямого выстрела 350 шагов (248 метров), то есть при прицеливании в середину роста человека на означенном расстоянии траектория пули не поднимается выше половины роста человека над линиею прицеливания.

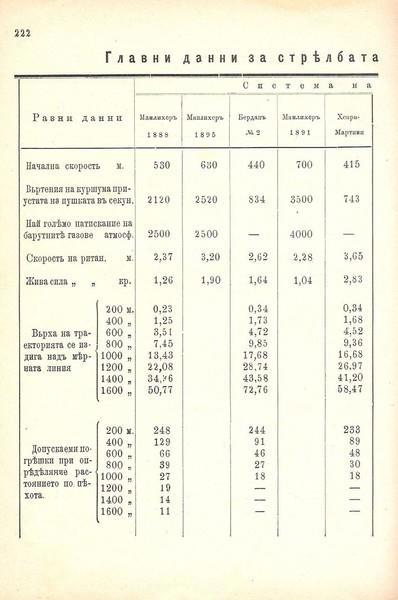

Высота траектории полета пули :
- на 200 м - 0,34 м ;
- на 400 м - 1,73 м ;
- на 600 м - 4,72 м ;
- на 800 м - 9,85 м ;
- на 1000 м - 17,68 м ;
- на 1200 м - 28,74 м ;
- на 1400 м - 43,58 м ;
- на 1600 м - 72,76 м.
Допустимая погрешность при определения дистанции стрельбы по пехоте :
- на 200 м - 244 м ;
- на 400 м - 91 м ;
- на 600 м - 46 м ;
- на 800 м - 27 м ;
- на 1000 м - 18 м.

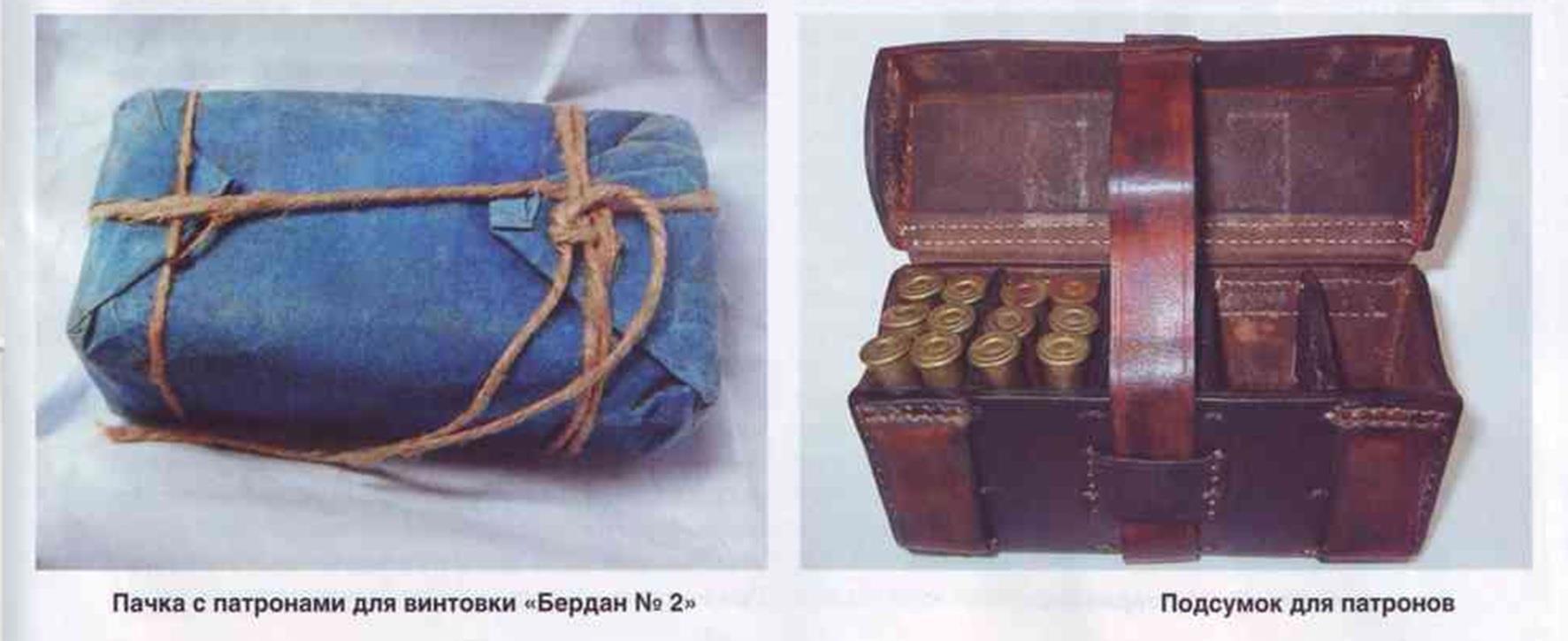

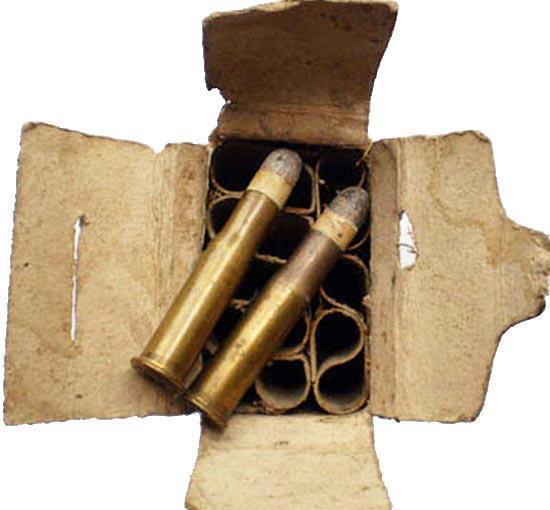

Для 4,2-линейных патронов известно, по крайней мере, три варианта пачек – картонная 20-местная пачка от патронов американского заказа, которая использовалась многократно под переснаряжённые в войсках патроны, 15-местная, также многооборотная картонная пачка отечественной разработки по типу «шестилинейной», и с 1883 года патронный завод начал использовать для упаковки патронов вместо картона картузную бумагу, в которую патроны заворачивались по шесть штук и перевязывались бечевкой.
Известно, что патронный завод уже в начале 70-х годов начал применять для укупорки боевых патронов, предназначенных для складского и арсенального хранения герметическую тару в виде жестяных коробок, изготовленных из листового цинка и полностью пропаянных оловянным припоем. «Цинки» сначала изнутри (перед укладкой патронных пачек), а потом снаружи (после припайки крышки) прокладывались войлоком и укладывались в деревянные ящики. Размер патронного ящика некоторое время не регламентировался и лишь ограничивался по весу тремя пудами. Патроны к винтовкам Бердана уже укупоривались в стандартные цинковые коробки по 58 стандартных 15-патронных пачек в каждый.

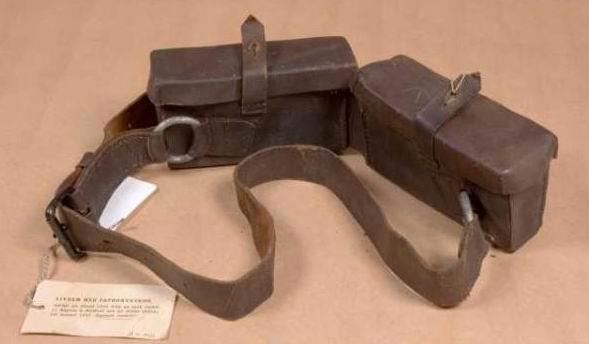

Пехотинец на поясном ремне носил две патронные сумки по 30 патронов в каждой, плюс дополнительно 24 штуки в вещевой сумке.
В кавалерии носили через левое плечо подсумок на 20 патронов.
Моряки носили два подсумка на 30 патронов каждый через левое плечо.
Всего было выпущено св. 3 млн. винтовок Бердана.
Вооружение войск на начало 1901 г. имелось 3499,25 тыс. трехлинейных винтовок и 1783,25 тыс. винтовок Бердана и 276,5 тыс. револьверов, из них 112 тыс. новых обр. 1895 г..
