Японские противопульные щиты. Русско-японская война 1904-1905 гг.
При осаде Порт-Артура японская императорская армия столкнулась с таким явление как повышение плотности огня противником за счет использования скорострельных магазинных винтовок и применяемых первых пулеметов (Максим, Мадсен).
Особую важность наличия защиты от пуль, шрапнели и осколков указывали инженерные и саперные подразделения действующие непосредственно на передовой линии вне защиты траншей и земляных укрытий. Вероятность поражения пулями и осколками на наблюдательных и передовых пунктах возросла, и не смотря на отсутствие оптических прицельных приборов стрельба по одиночным целям приносила результат в виде выбывающего офицерского и унтер-офицерского состава.

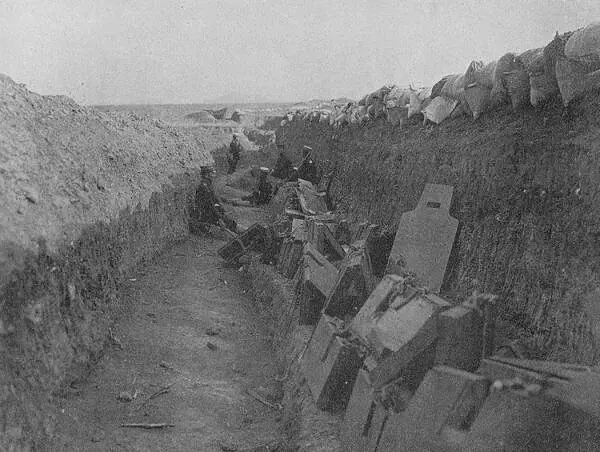

С целью уменьшения потерь были изготовлены ряд переносных противопульных щитов, конструктивно напоминающих средневековые осадные мантелеты – «тате» (щиты в рост человека для укрытия стрелков) которые имели применение в междоусобных войнах Японии. Большое количество изготовленных мантелетов использовалось японскими войсками в траншеях под Порт-Артуром.
Начало изготовления датируется 19 июля 1904 года, когда артиллерийским арсеналом было изготовлено 100 единиц переносных щитов для инженерных частей заняты разрушением проволочных заграждений вокруг русских позиций.
2 октября 1904 года от второго начальника штаба армии поступает телеграмма в военное управление снабжения армии о необходимости поставки 40 щитов «ботате».
15 ноября 1904 года согласно отчета Генерального штаба армии в Манчжурии 100 единиц броневых щитов были доставлены во вторую армию.
Высокая потребность в защитном оборудовании обратил на себя внимание частных производителей, которые предоставили несколько десятков готовых образцов щитов.
15 декабря были проведены практические тесты на устойчивость к попаданию пуль тип 30 (6,5мм), наилучшим был признан вариант выдерживающий попадания с 75 метров. Данные тяжелые щиты (до 40 кг.) в количестве 300 единиц были направлены в третью армию.

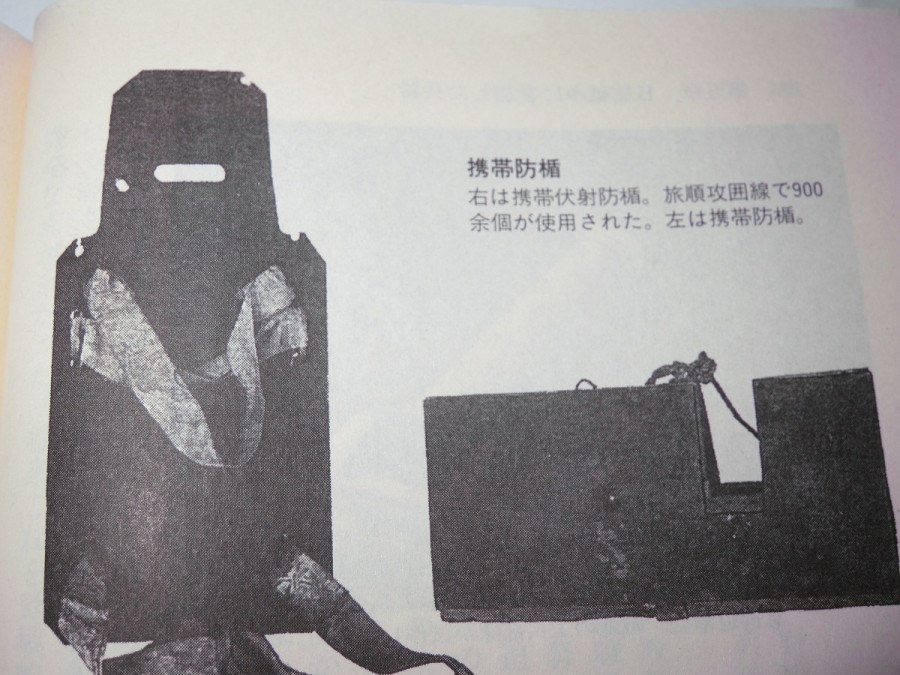

Часть подобных устройств представляла собой деревянный пакет досок толщиной до 2-х дюймов (51 мм), призванных частично защитить пехотинца от осколков и пуль (на излете), в верхней части пакета оборудовалась вертикальная прорезь для винтовки. Деревянный мантелет служил укрытием для стрельбы лежа или из окопа стоя.
Другая же конструкция щита состояла из корабельной корпусной стали толщиной от 6 до 8 мм, с тыльной части устанавливались пара подпорок, в щите устраивалась прорезь для наблюдателя. Металлический мантелет позволял укрыться по пояс.
Размеры переносных укрытий выбирались произвольно изготовителями армейских и флотских мастерских.
В последствии опыт использования этих противопульных щитов был использован во время Второго Шанхайского инцидента в 1937 году.
