Крепостная 15-cm Turmhaubitze.
«Кризис» фугасного снаряда с новыми ВВ потряс мир укреплений в 1885 году, продемонстрировав превосходство новых стальных снарядов над существующими крепостями, выполненными из бетона или каменной кладки, артиллерия которых была выставлена на открытом воздухе на парапетах.
Затем каждая нация начала реконструкцию крепостей, в том числе экранирование своей артиллерии. В Германии майор Шуман предложил тяжелую башню из толстой стали, похожий на панцирь черепахи. Сначала он разместил в башне в 1888 году 21-сантиметровую гаубицу Круппа, затем с 1893 года - 15-сантиметровую гаубицу Круппа. Это орудие называется 15 см TH («Turm Haubitze» - башенная гаубица), иногда называется 15 см PTH («Panzer Turm Haubitze» - экранированная башенная гаубица).
Эти гаубицы не имели системы снижения отдачи, поэтому вся энергия выстрела погашалась только значительной массой купола и его пушки, а также их статической связью с землей. Башню Шумана нужно было поднять примерно на 2 дюйма над землей перед выстрелом, отсоединив его от статического защитного кольца и, таким образом, избегая любого повреждения сустава. Башня качалась несколько секунд после выстрела.
В 1914 году крепость Мец имела 26 башенных гаубиц 15 см в.т.
Технические данные :
Полное описание: 15см гаубица в бронированной башне
Год разработки: 1893
Калибр: 149,70 мм
Вес в боевом положении: всего 83000 кг
Толщина брони до 18 см
Длина ствола в калибрах: 11.50 (общая длина)
Вес снаряда: 42 кг
Начальная скорость снаряда: 329 м / с
Скорострельность :
Дальность стрельбы: 7200 м
угол вертикального наведения: от -5 до +42 градусов.
Снаряды :
1. 15cm Gr. 83 обр. 1883 года. Масса снаряда 39 кг, корпус снаряда стальной. Взрывчатое вещество (ВВ) 5 890 грамм черного пороха.
2. 15cm Gr. 88 обр. 1888 года. Масса снаряда 42 кг, корпус чугунный. ВВ 1500 грамм мелинита. Мелинит ( Grf. 88 / Granatfüllung 88 ) был принят на вооружение в Германии в 1888 году.
3. 15cm Gr. 96 обр. 1896 года. Масса снаряда 39,3 кг, корпус стальной. ВВ 7 300 г мелинита.
4. 15cm Gr. 04 обр. 1904 года. Масса снаряда 40,5 кг, корпус стальной. ВВ 4 730 грамм тротила. Тротил ( Fp 02. = Füllpulver 02 ) был принят на вооружение в Германии в 1902 году.
5. 15cm Gr. 12 обр. 1912 года. Масса снаряда 42 кг, корпус стальной. ВВ 6 100 грамм мелинита. При взрыве дает около 1000 осколков весом свыше 5 грамм.
6. 15cm Gr. 12 n/A = neuer Art обр. 1912 года нового образца. Отличается от предыдущего суррогатным ВВ.
7. 15cm Gr. 12 verst. = verstärkt . Масса снаряда 40,5 кг, корпус стальной. ВВ 4 500 грамм Fp. 55/45 ( Füllpulver ) амматола.
8. 15cm Gr. 14 обр. 1914 года. Масса снаряда 42 кг, корпус чугунный. ВВ 2 300 грамм. При взрыве образует более 1000 осколков массой св. 5 грамм и около 3000 осколков массой менее 5 грамм.
9. 15 см Gr. 14 A обр. 1914 года. Масса снаряда 42 кг, корпус чугунный. ВВ 1500 грамм. Очень сильное осколочное действие.

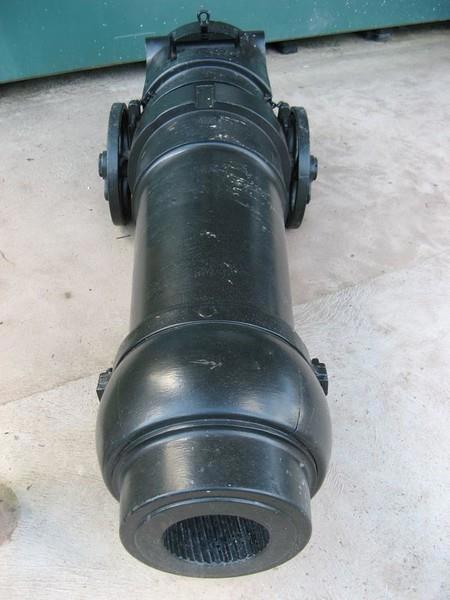

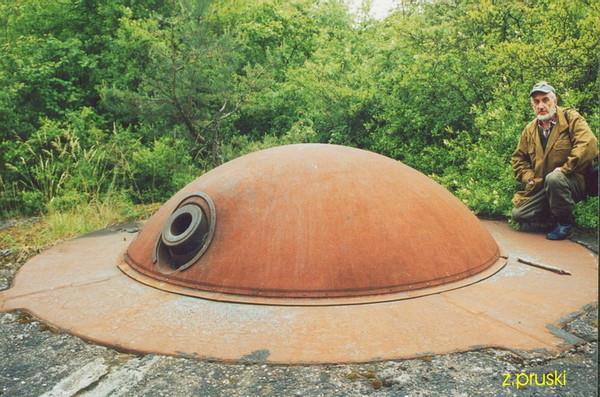

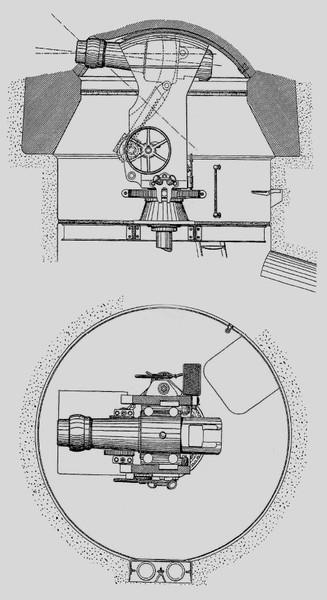

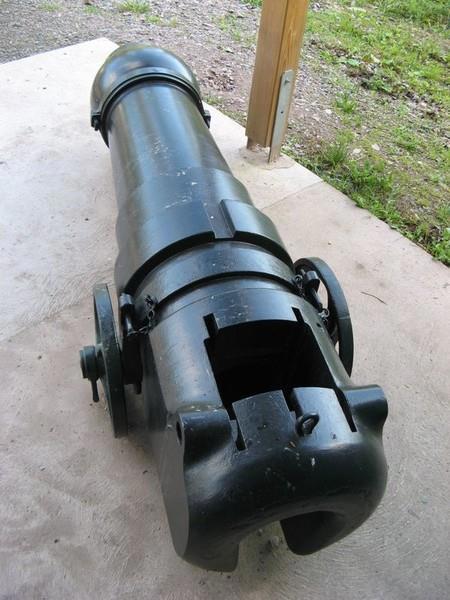

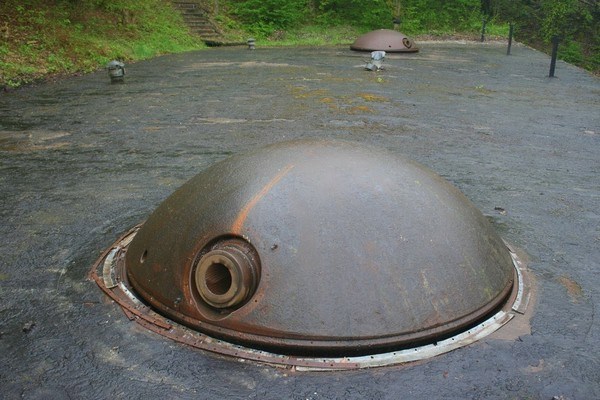

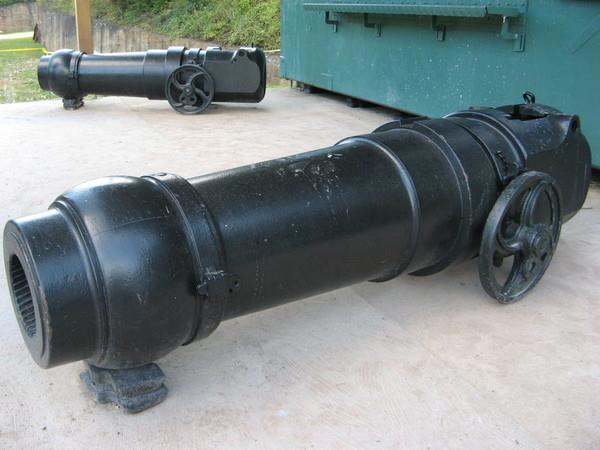

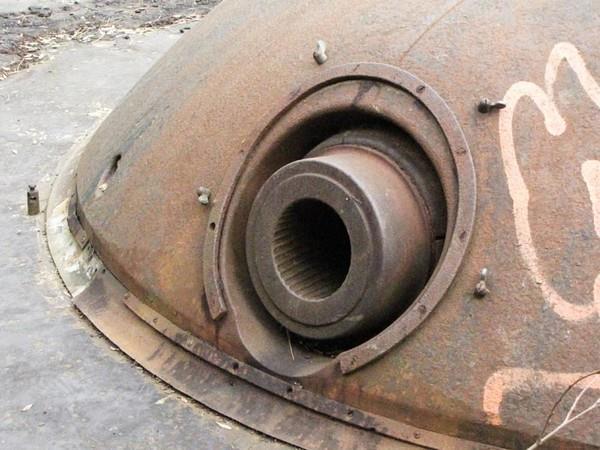

Фотогалерея :
