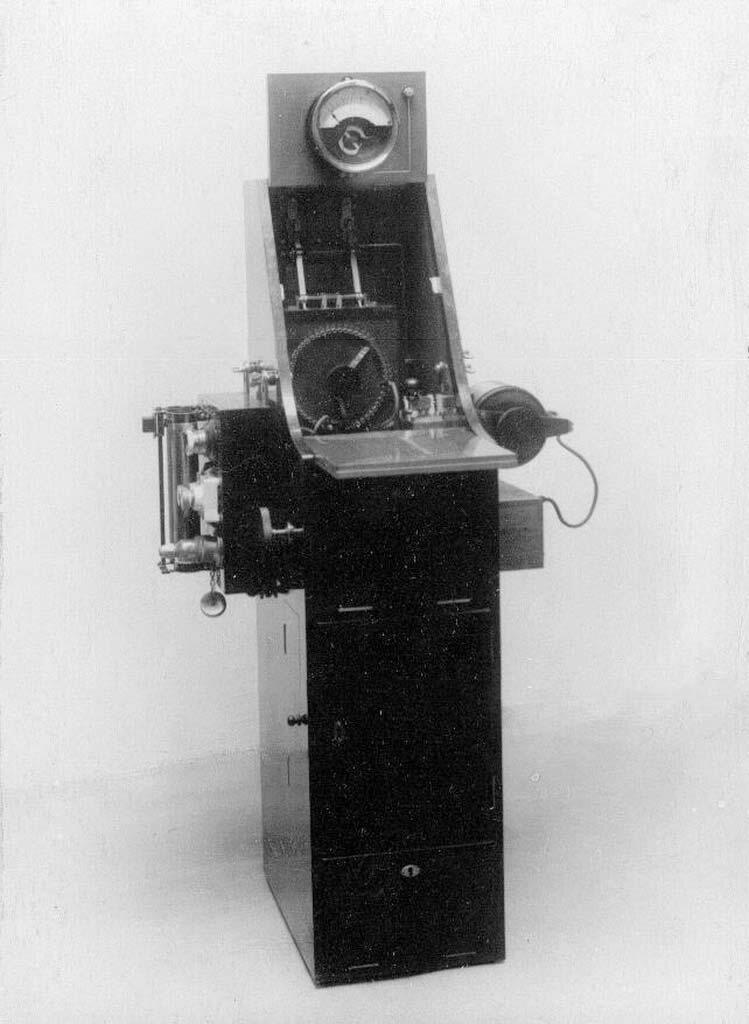

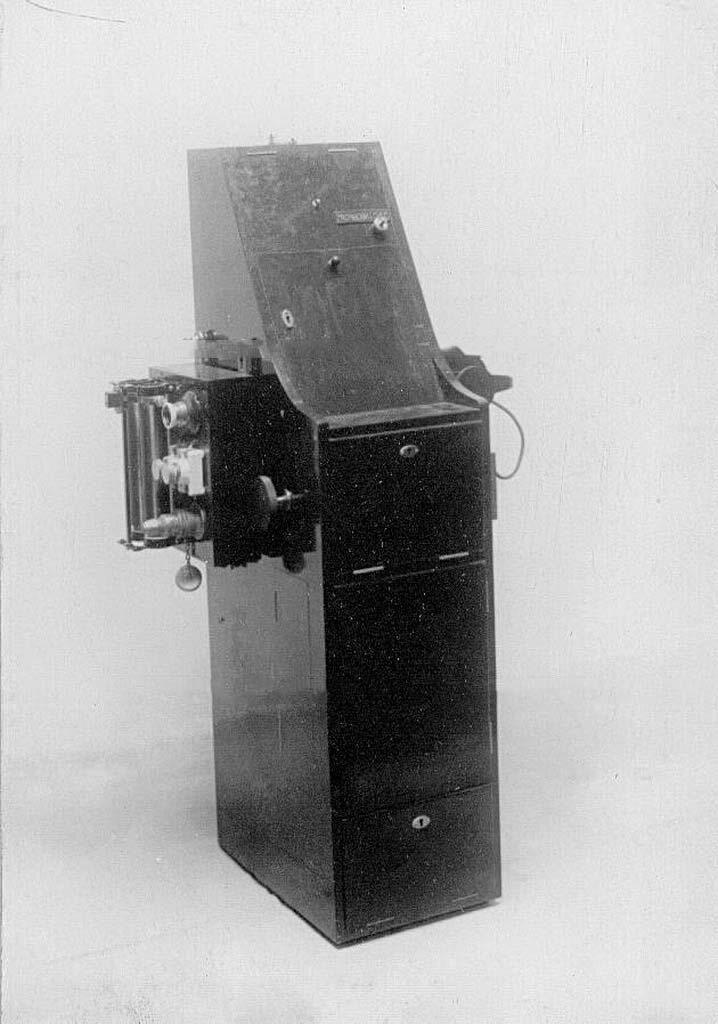

Портативная искровая радиостанция КСТ.

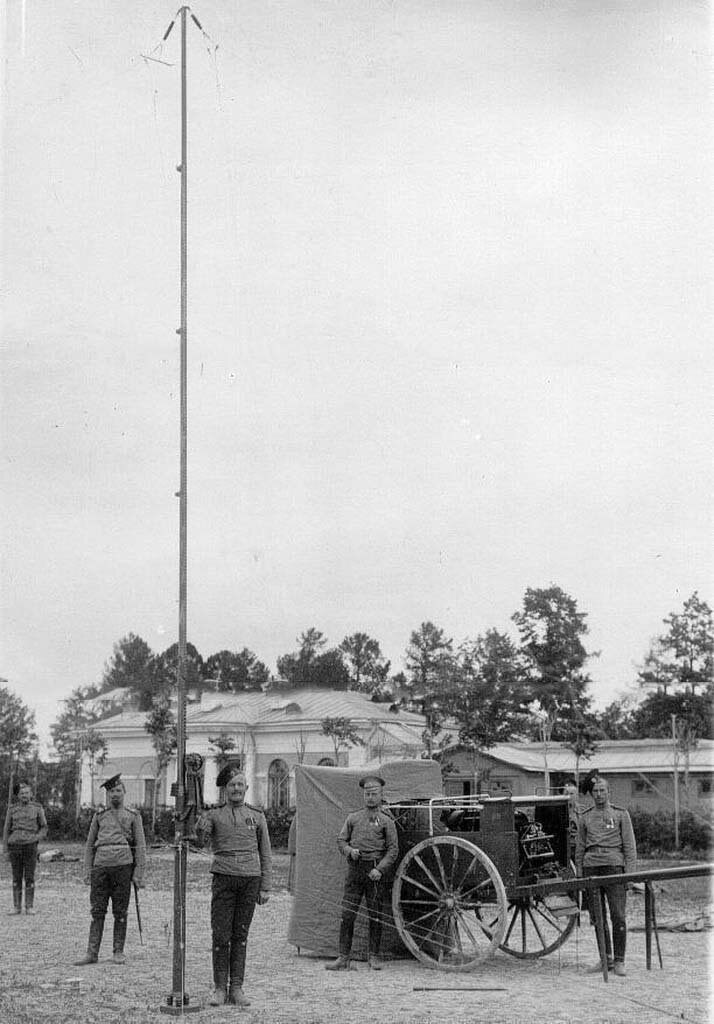

Портативная искровая радиостанция КСТ Русского акционерного общества беспроволочных телеграфов и телефонов (РОБТиТ) обр. 1912 года с зонтичной антенной "Фаянс". Дальность действия – 60 км (вьючная) и до 80 км (двуколочная), диапазон волн приемника – 200-1500 м, антенна зонтичного типа, четырех-лучевая с противовесом, высота телескопической мачты – 12 м (вьючная) и 15 м (двуколочная).

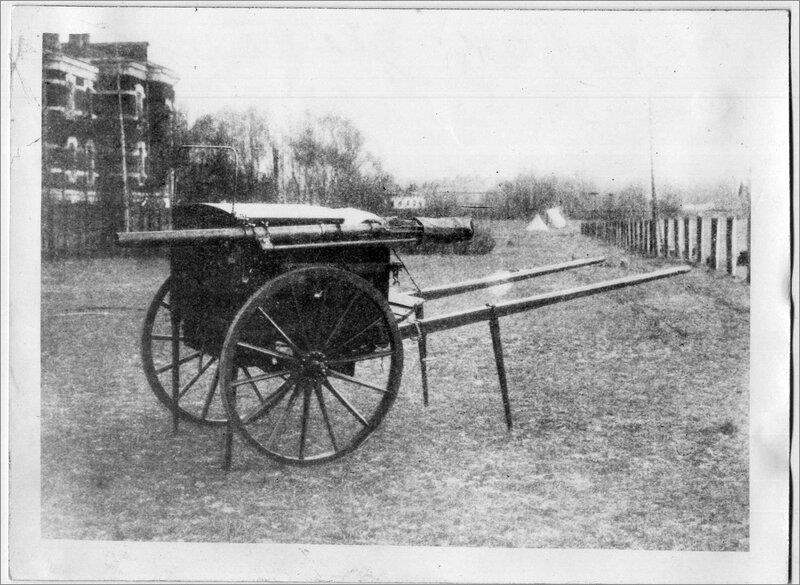

Кавалерийская двуколка РОБТиТ (Русское общество безпроволочных телеграфов и телефонов) в свёрнутом состоянии.

Вьючная кавалерийская радиостанция РОБТиТ.

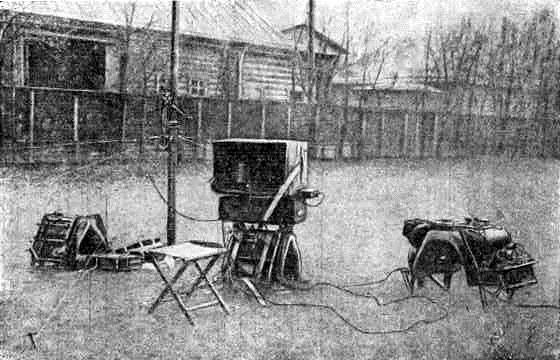

Вьючная радиостанция в развернутом виде.

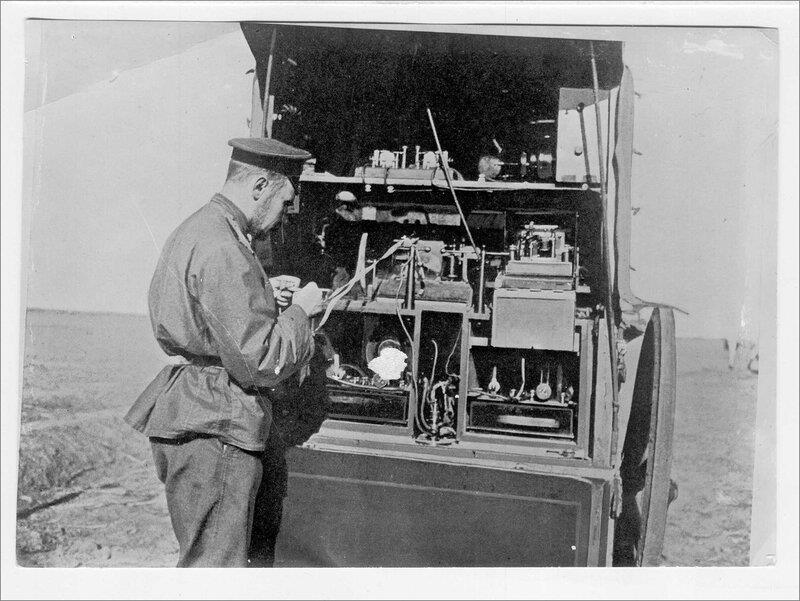

Приём телеграммы на "полевой радиостанции обр. 1905 г." В Военной электротехнической школе капитан И. А. Леонтьев и штабс-капитан Д. М. Сокольцев разработали отечественную “полевую радиостанцию образца 1905 г.”, которая обеспечивала устойчивую связь на расстояние до 77 км, а с антенной, поднятой на воздушном змее, – до 140 км.

В 1910 году была создана полевая искровая радиостанция, разместившаяся на четырех двуколках и обеспечивавшая связь на расстоянии 160,5 км. Диапазон волн передатчика составлял 400–2300 м, приемника — 320–2500 м. Антенна — зонтичного типа. Высота телескопической мачты — 25 м. Время развертывания станции — 30 минут. Аналогичная аппаратура компании Маркони умещалась на 14 двуколках.

 Полевые радиостанции производства заводов «РОБТиТ» и “Сименс и Гальске” (фирмы “Телефункен”) имели следующие тактико-технические характеристики:

• дальность связи – около 300 км;
• диапазон рабочих волн – от 350 до 2500 м;
• антенны – зонтичного типа с высотой мачты 25 м;
• время развертывания станции – 30 мин.

Радиотелеграфный аппарат - аэропланная радиостанция обр. 1913 года.

К концу 1915 г. командование российской армии приняло решение сформировать на ее фронтах 34 приемные наземные авиарадиопункты, в которые поступили приемники с кристаллическим детектором и для самолетов-разведчиков - искровые передатчики.

Стали готовиться радиоспециалисты. Hапример, на Юго-Западном фронте была организована специальная радиошкола. В нее направлялись как летчики-наблюдатели так и артиллерийские офицеры - для подготовки из них наблюдателей специальных авиационных отрядов, придаваемых к артиллерийским соединениям.

Первая группа обучавшихся состояла из десяти человек. В школе преподавали радиодело (вкл. изучение азбуки Морзе) и методы корректировки артиллерийского огня. Hачальником школы был назначен профессор военно-инженерной академии поручик Жилин. Радиослужбу фронта возглавлял генерал Закржевский.

Аппаратура закупалась во Франции. Следует отметить, что еще в 1911 г. командование царской армии без внимания сконструированный подполковником Сокольцевым самолетный передатчик, который имел лучшие параметры и прошел все полетные испытания. Однако, взоры военного ведомства были обращены за запад.

В основном закупались передатчики фирмы SFR (мод. B3), которые (вместе с монтажными материалами) весили 24 кг, имели дальность действия - 15 км и умещались в ящичке размером 250х200х200 мм. Основным самолетом-разведчиком в российской армии был двухместный самолет "Вуазен" и передатчик в нем размещался на полу кабины летчика-наблюдателя. Генератор и "вертушка" (для приведения ее в действие силою встречного потока воздуха) располагались на верхней плоскости самолета (у центроплана). Проволочная антенна выпускалась из катушки (сквозь дно самолета) и оттягивалась грузиком.

Позднее, применялись и английские самолетные передатчики типа "Sterling" (обр. 1916 г.). Его общий вес составлял 20 кг, длина излучаемой волны составляла от 100 до 340 м, а дальность действия - до 30 км.

В Германии в 1916-1917 гг. был также сконструирован самолетный искровой передатчик фирмы "Simens-Halske", который в полном комплекте весил 16 кг и имел дальность действия до 60 км.
