Двухстенная (кольцевая) граната.

На фото : слева диафрагменная шрапнель, справа двухстенная или кольцевая граната.

В 19 веке артиллерийские снаряды наполняли в качестве бризантной взрывчатки черным порохом. Черный порох плохо подходил для этой цели, так как разрывал корпус снаряда на небольшое количество крупных осколков, при этом больше половины их уходили в землю или вверх.

Стремление увеличить количество осколков появилось сразу после появления разрывных снарядов. Сначала в корпус бомб кроме пороха стали добавлять круглые ружейные пули.

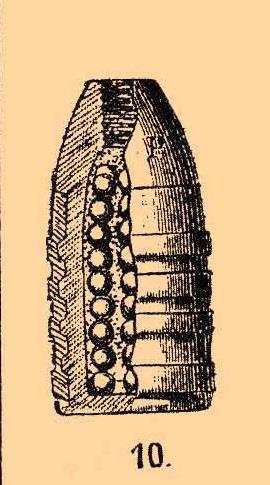

В 1867 году были приняты на вооружение нарезные казеннозарядные орудия и к ним в дополнение к чугунной гранате в полевой и горной артиллерии была введена картечная граната:

3-фн (76 мм) картечная граната для горной пушки обр. 1867 года. Вес гранаты 4,57 кг. Вес ВВ (черный порох) 38 грамм . 16,5-мм пуль 25 шт. Взрыватель ударный обр. 1863 года. (Для сравнения чугунная граната весила 4 кг, содержала 154 грамма пороха). В 1873 году ударный взрыватель заменили на 7,5-сек дистанционную трубку обр. 1873 года. В 1874 году 16,5-мм пули были заменены на 12,7-мм. Вес ВВ достиг 64 грамм, а число пуль до 69.

4-фн (87 мм) картечная граната для легкой полевой пушки. Вес гранаты 6,61 кг. Вес ВВ (черный порох) 77 грамм. 15,9-мм пуль 36 шт. Взрыватель ударный. В 1874 году ввели 12,7-мм пули , пуль стало 111 шт. а ВВ 94 грамма. (Для сравнения чугунная граната весила 5,73 кг, содержала 205 грамм пороха). Взрыватель ударный.

9-фн (107 мм) картечная граната для батарейной пушки. Вес 12,76 кг. ВВ 0,11 кг пороха. 71 пуля калибром 15,9 мм. С 1874 года 213 пуль диаметров 12,7 мм, ВВ 0,15 кг. Взрыватель ударный. (Для сравнения чугунная граната весила 11,08 кг, ВВ 0,41 кг пороха).

Для 4-фн и 9-фн картечных гранат дистанционную трубку не ввели, так как диафрагменная шрапнель показала лучший результат.

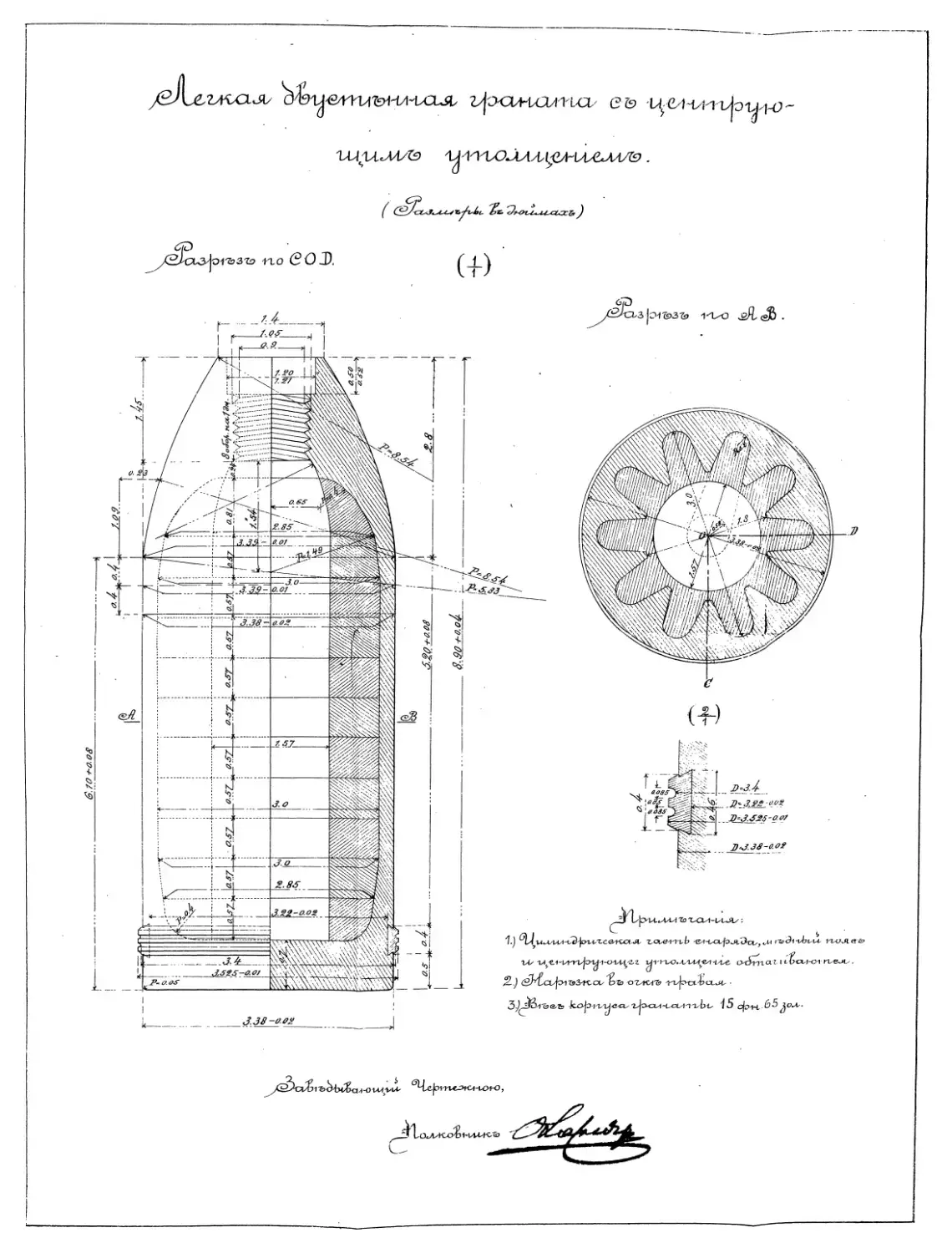

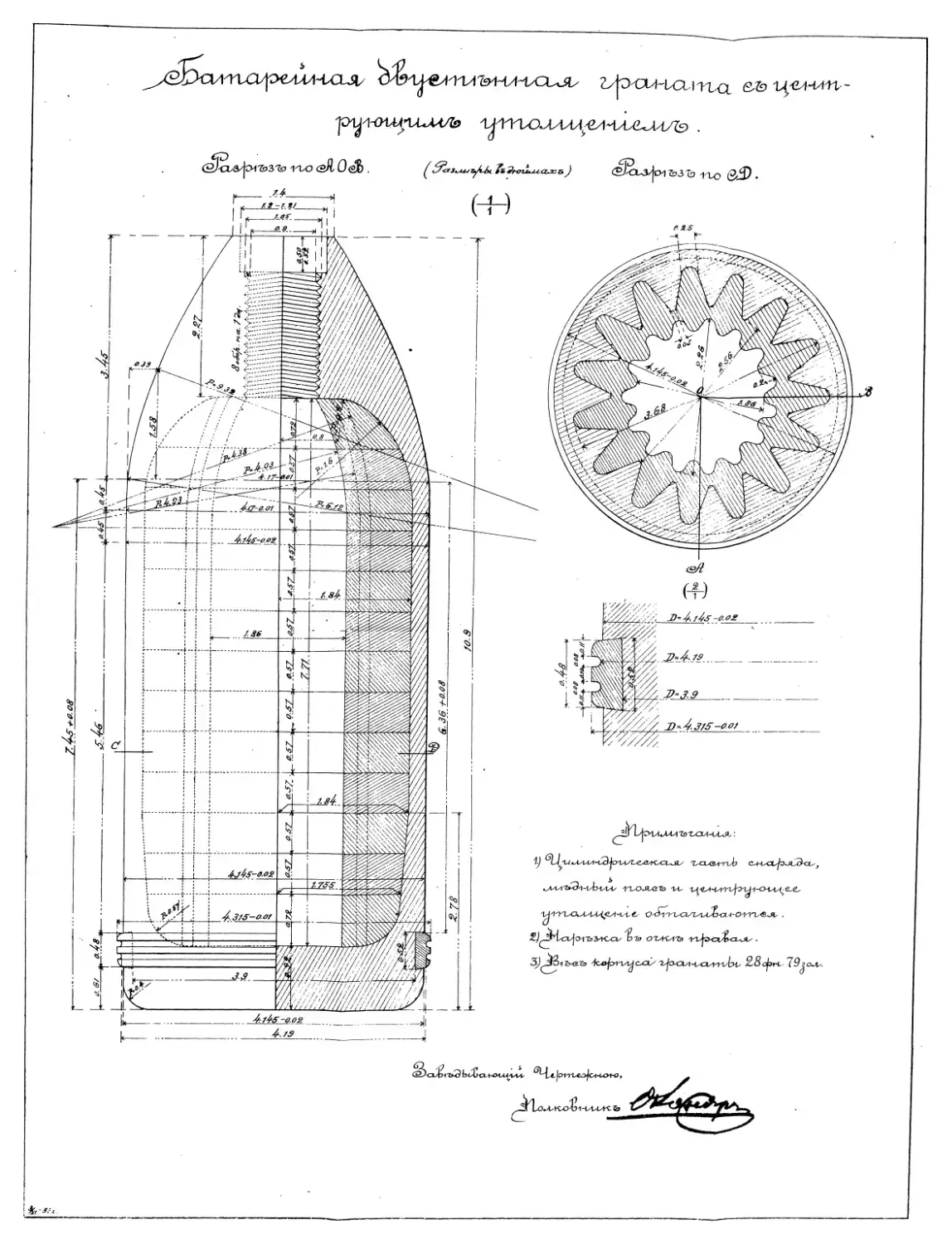

В начале 1880 года была принята на вооружение двустенная или кольцевая граната полковника Бабушкина для 4-фн (87 мм) легкой полевой пушки обр 1877 года . На следующий год двустенную гранату ввели для горной пушки Барановского обр. 1878 года, а потом и для 9-фн (107 мм) батарейной пушки обр. 1877 года.

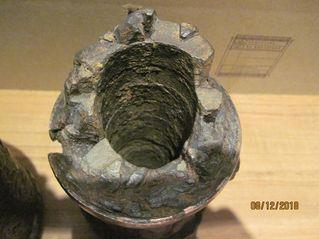

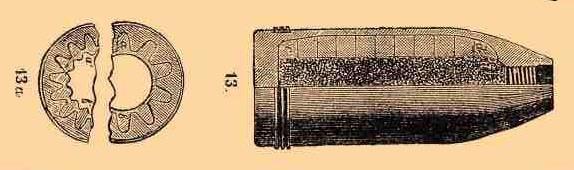

 Её ключевая особенность — размещение внутри корпуса набора зубчатых колец, что делало её по сути снарядом с полуготовыми осколками. Идея заключалась в том, чтобы заранее заложить в корпус «полуфабрикат» осколков. Зубцы на кольцах служили естественной «решёткой», которая при детонации направляла разрушение чугуна, способствуя образованию более правильных фрагментов при разрыве. Это повышало эффективность осколочного действия по сравнению с обычными сплошными чугунными гранатами, также они оказались эффективнее картечных гранат.

Процесс изготовления состоял из нескольких этапов:

1. Сборка внутреннего каркаса. Сначала вручную собирали внутреннюю часть корпуса. Для этого брали отдельные чугунные кольца, у которых по наружной поверхности были зубцы. Эти кольца складывали друг на друга, формируя полый цилиндр — основу будущей гранаты.
2. Формовка. Собранный «столб» из колец помещали в специальную форму. Эта форма была нужна, чтобы придать всей конструкции окончательную, правильную геометрическую форму снаряда.
3. Заливка чугуном. В форму заливали расплавленный чугун. Он остывал и образовывал наружный слой корпуса. Чугун не только создавал вторую стенку, но и задавал общую форму гранаты.
4. Установка снаряжения. После остывания в корпус вставляли разрывной заряд (обычно артиллерийский порох) и ввинчивали или вклеивали очко для запала (трубки).

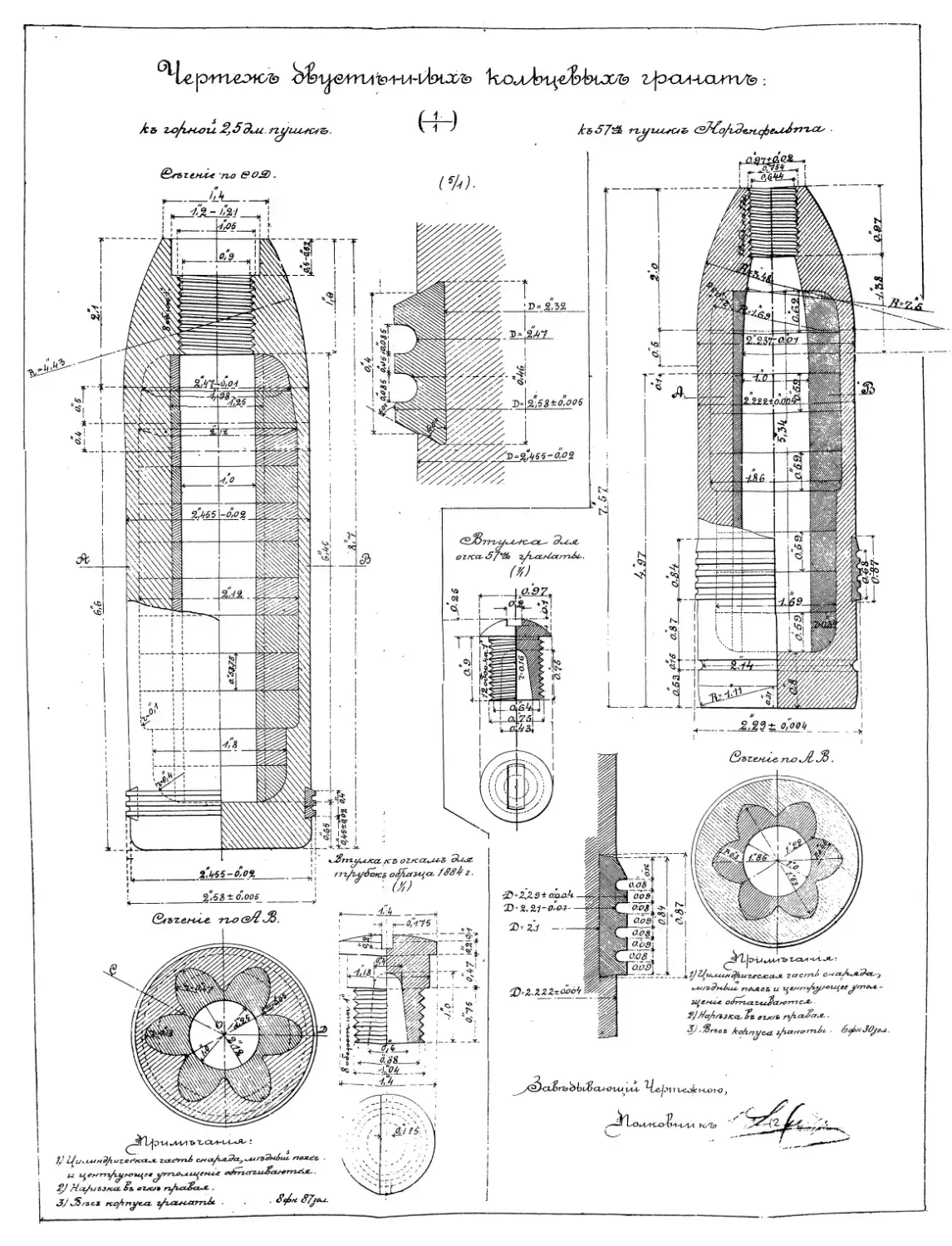

Двустенные гранаты :

57-мм (2,25-дм) казематная пушка обр. 1892 г. Двустенная граната обыкновенно чугуна обр. 1894 г с ударной трубкой. Длина 3,4 калибра. Вес 2,73 кг. ВВ 75 грамм дымного ружейного пороха. Вес патрона с гранатой 3,9 кг.

2,5-дм (63,5-мм) горная пушка Барановского обр 1878 г. Чугунная граната. Вес 4,65 кг. ВВ 72,5 грамма дымного пороха. Для увеличения количества осколков внутри корпуса набор чугунных колец. Дальность стрельбы 3200 м при угле возвышения 14 градусов.

2,5 -дм (63,5-мм)  горная пушка обр. 1883 г. Чугунная граната. Вес 4 кг. ВВ 66 грамм дымного пороха. Дальность стрельбы 4268 м при угле возвышения 28 градусов.

4-фн (3,42-дм (87-мм) лёгкая и конная пушки обр. 1877 г. Граната чугунная. Вес 6,9 кг. ВВ 0,2 кг дымного пороха. Дальность стрельбы 6400 м.

9-фн (4,2-дм (107-мм) батарейная пушка обр. 1877 г. Чугунная граната. Вес 12,5 кг. ВВ 0,41 кг дымного пороха. Дальность стрельбы 5330 м.

Такие гранаты были важным элементом полевой артиллерии, пока развитие взрывчатых веществ и технологий не позволило создать более совершенные осколочные снаряды.

"Инструкция для приема чугунных кольцевых гранат" - https://djvu.online/file/HCwAiaWeJeMQE?ysclid=mtr3jhifzl47104114

Галерея :

.

.

.

.
