Винтовки револьверного типа выпуск четвертый

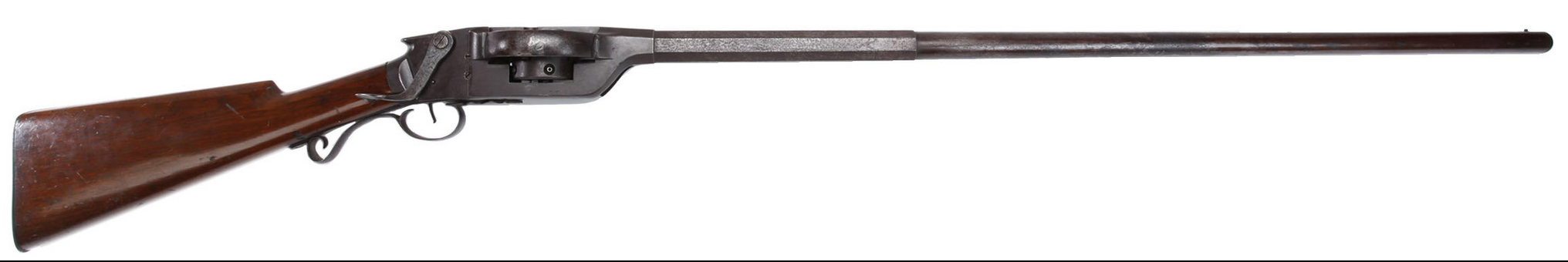

Турельная винтовка Грэхема.

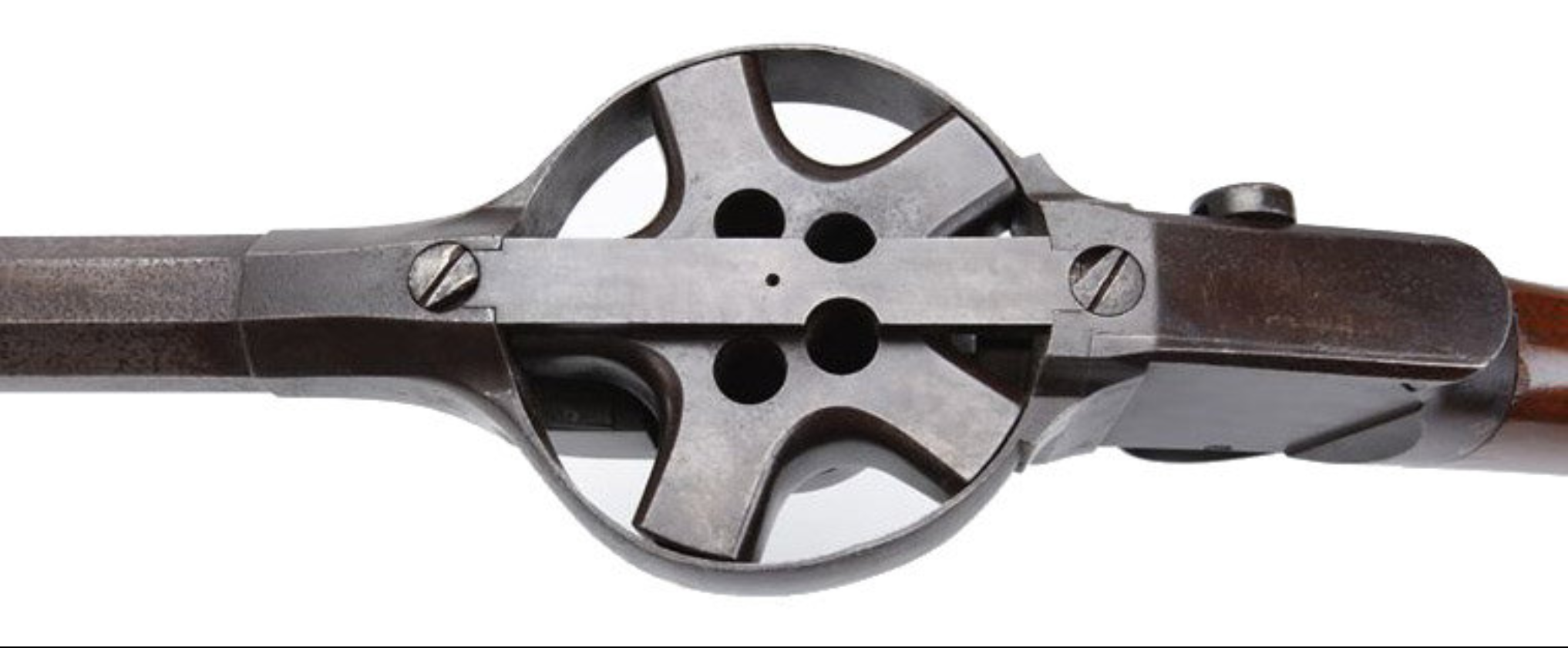

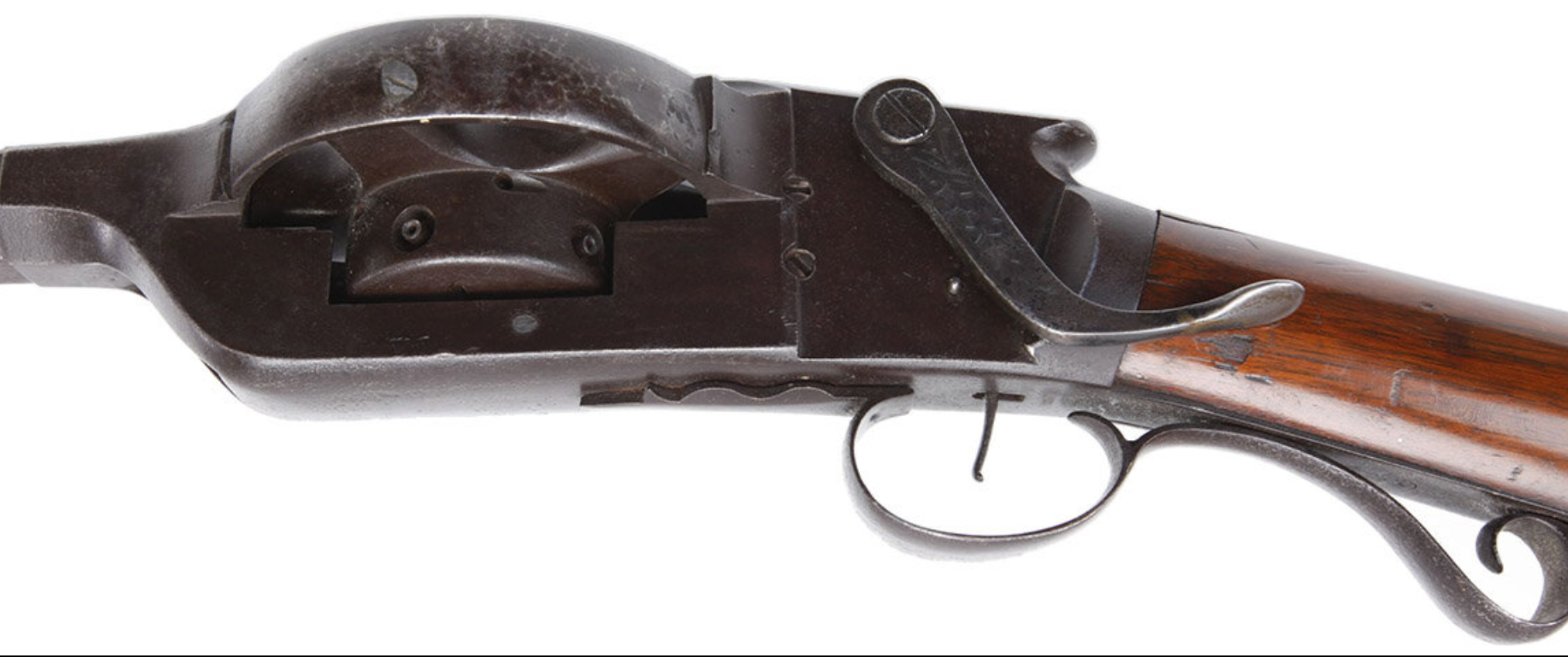

Чтобы избавиться от общей для турельных систем опасности выстрела в  сторону стрелка при возникновении "цепного огня", изобретатель Эдвард  Грэхэм решил окружить барабан защитным кольцом. Но оно же одновременно  не давало снаряжать каморы со стороны дульца - именно поэтому пришлось  сверлить в них дополнительные отверстия для снаряжения.

Капсюли устанавливались снизу, соответственно и курок был скрыт  внутри ствольной коробки. для проворота барабана и взвода курка  использовался боковой рычаг.

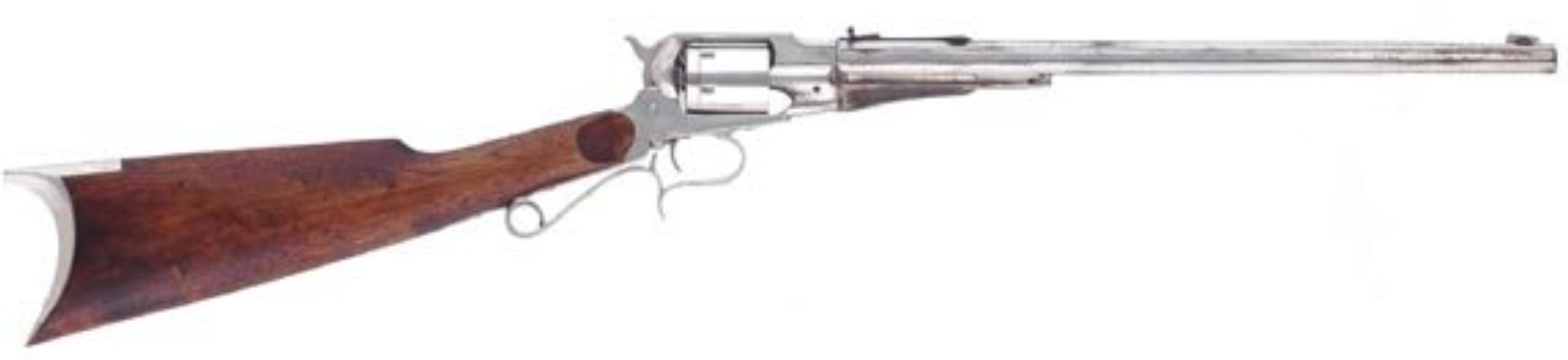

Remington .44 Centerfire.

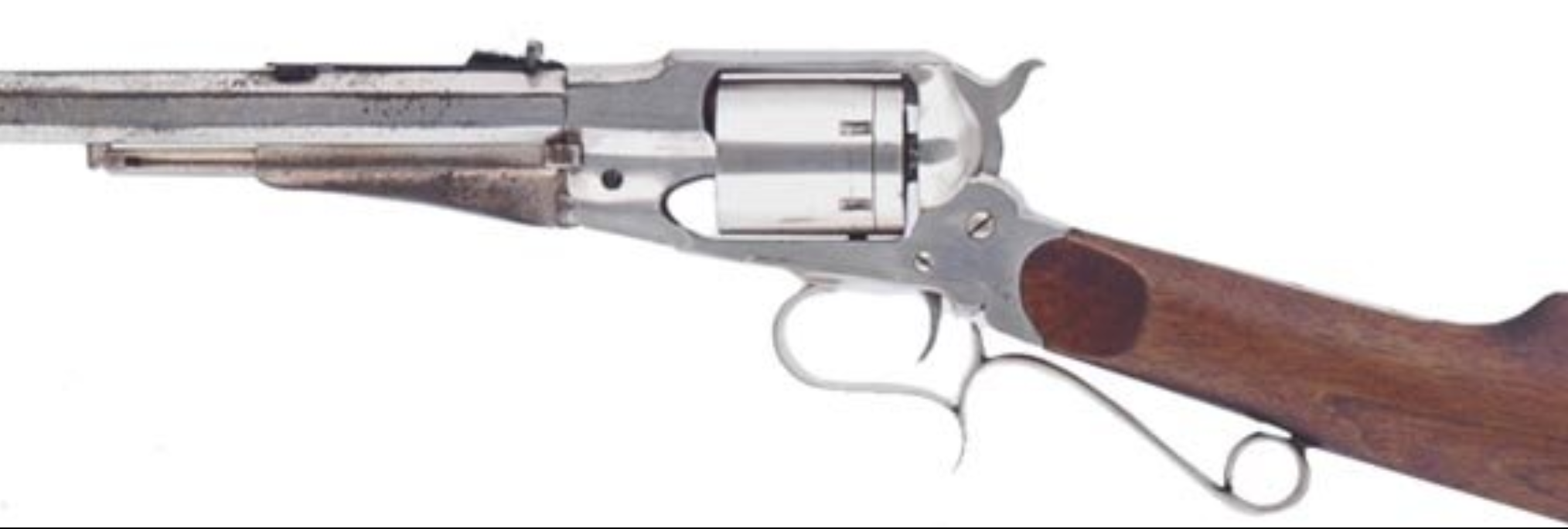

Несмотря на характерный вырез напротив нижней каморы, который был  привычен на капсюльных "револьверках", эта винтовка уже создавалась под  современного типа патрон центрального боя.

Очевидно,  производитель решил максимально использовать уже наработанную  технологию, переходя на новый патрон, даже несмотря на то, что никакого  практического смысла унификация рамки с уже не выпускавшимися  дульнозарядными винтовками не имела.

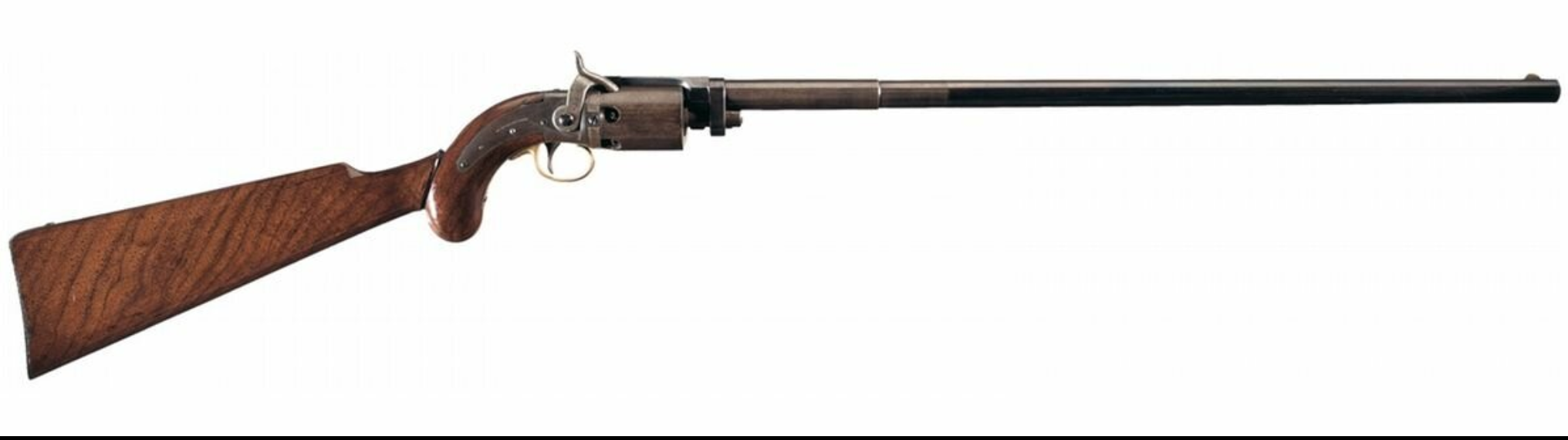

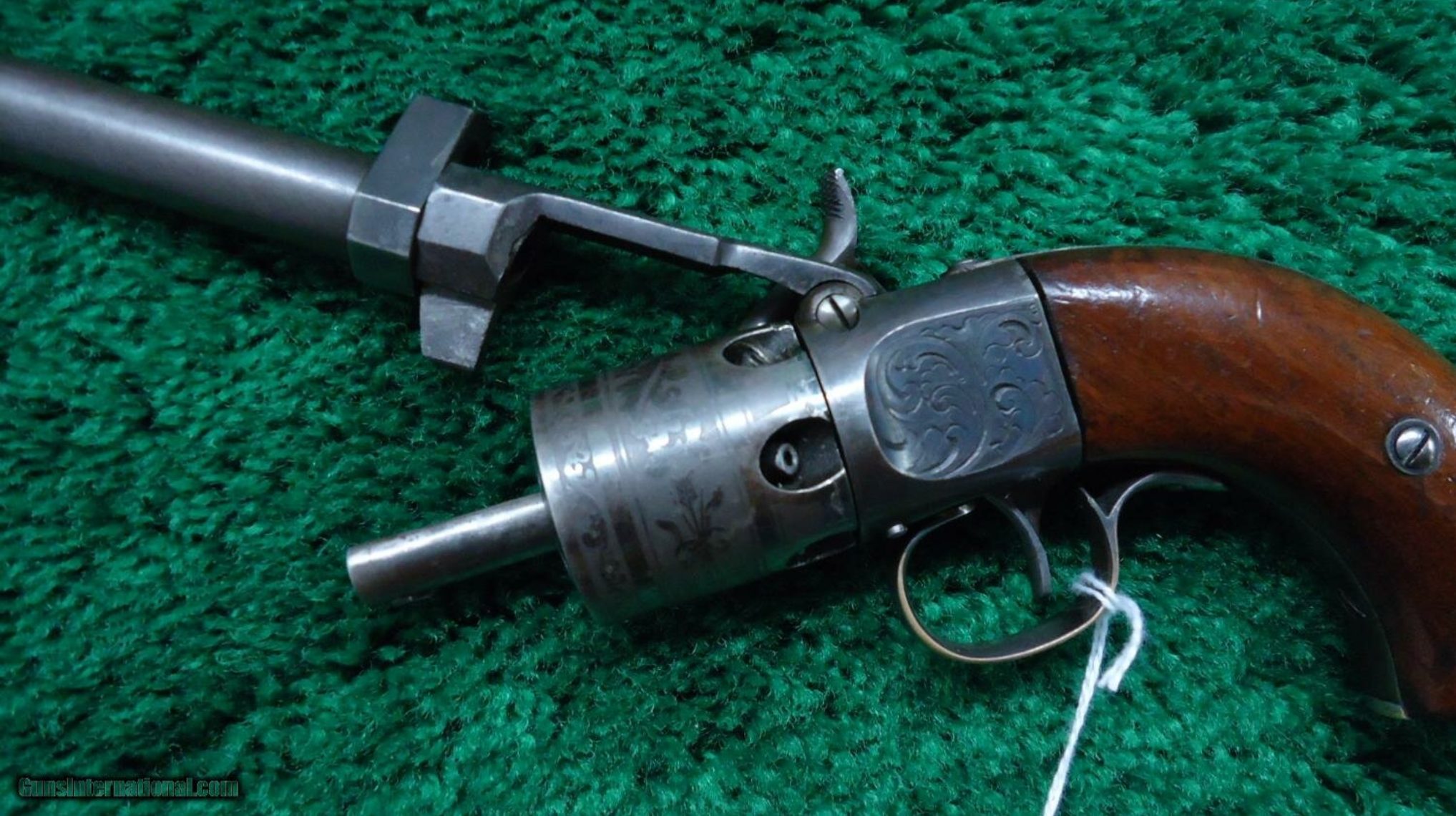

Винтовка Вессона и Ливитта. Крайне простая капсюльная винтовка, у которой даже не было никаких  приспособлений для снаряжения камор - барабан для перезарядки вынимался  из нее. Причем весьма нетипично - после отгибания скобы, сцеплявшей  ствол с осью барабана, ствол откидывался вверх.

Продолжение следует.
