Всем привет дорогие друзья! Сегодня я рад Вам всем представить фото 2х боевых машин,которые участвовали в нашем проекте Я– S.T.A.L.K.E.R.– это украинские машины,которые  были взяты на вооружение в город Киев и его окрестности с 2012 года.   Название из говорит само за себя: представляю вам БТР–4, и БТР— 70.

А сейчас немного истории об этих удивительных боевых машинах.

БТР—4.

БТР-4 – плавающий бронетранспортер с колесной формулой 8x8. Предназначен для транспортировки личного состава мотострелковых подразделений и их огневой поддержки в бою. Максимальная боевая масса – 17,5 тонны, с дополнительной бронезащитой – до 25 тонн. Экипаж – три человека: командир, оператор, водитель. Десант – 7–9 человек. Дизельный двигатель ЗТД мощностью 500 лошадиных сил обеспечивает максимальную скорость движения по шоссе 110 километров в час, на плаву – 10 километров в час, запас хода по топливу – 690 километров. БТР оснащен дистанционно управляемым модулем вооружения «Парус», в состав которого могут входить 30-мм автоматическая пушка, спаренный с ней 7,62-мм пулемет, 40-мм автоматический гранатомет, ПТРК «Барьер» с четырьмя ПТУР (максимальная дальность стрельбы – пять километров). Предусмотрена возможность оснащения машины другими боевыми модулями, например «Гром», «Шквал» или БАУ-23. Бронетранспортер приспособлен для использования в условиях применения противником оружия массового поражения.

БТР-4 производится в версиях командирской (БТР-4К), командно-штабной (БТР-4КШ), разведывательной (БРМ-4К), ремонтно-эвакуационной (БРЭМ) машины, а также машины огневой поддержки (МОП-4К), санитарно-эвакуационной (БСЭМ-4К) и других.

Главная же особенность «Буцефала» – широко распространенная во всем мире компоновочная схема, принципиально отличающаяся от принятой в качестве базовой при создании советских колесных бронетранспортеров. В передней части находится отделение управления, в средней – моторно-трансмиссионное, а в задней расположены боевое и десантное отделения. Такая компоновка обеспечивает более безопасный выход десанта из машины под огнем противника. Дистанционно управляемый модуль вооружения позволяет оператору вести огонь, оставаясь внутри корпуса БТР.

При необходимости боевое и десантное отделения без изменения компоновочных решений по силовой установке и трансмиссии быстро трансформируются для создания широкого семейства боевых машин. Не лишним будет упомянуть, что такая компоновка принята в качестве стандартной в странах блока НАТО.

БТР— 70

Герметичный корпус БТР-70 сварен из стальной брони толщиной от 6 до 10мм. Такая броня, с учётом рациональных углов наклона, могла защитить от бронебойных пуль нормального калибра (в лобовой проекции). Расположенная в корме силовая установка изменилась – от 2 моторов решили не отказываться, но теперь бронетранспортёр имел 8-цилиндровые двигатели ЗМЗ-4905. При этом теперь оба двигателя работали на одну коробку передач – механическую с четырьмя ступенями.

Для повышения пожарной безопасности топливные баки изолировали от моторного отделения, установили автоматическую систему пожаротушения. Водитель получил возможность отключать неисправный двигатель от силовой передачи прямо с рабочего места. Изменили конструкцию водомёта и щитка-волноотражателя.

Другое важное изменение коснулось размещения десанта. На БТР-70 мотострелки сидели уже не лицом по ходу движения, а спиной к спине, лицом к бортам. Это позволяло бойцам вести огонь из своего оружия через 6 амбразур в бортах (по три в каждом). Обстановку мотострелки контролировали с помощью 2-х приборов наблюдения (по одному на борт). Для облегчения посадки-высадки появились нижние бортовые люки между вторым и третьим колесом. Бронетранспортёры поздних лет выпуска дополнительно получили амбразуры в люках крыши (для стрельбы вверх).

Вооружение бронетранспортёра БТР-70 осталось неизменным – пулемёт КПВТ калибра 14,5мм и спаренный с ним ПКТ калибра 7,62мм.

А вот их установка изменялась. Сначала, как и на «шестидесятом», использовалась башня, унифицированная с БРДМ-2. Затем башню дооборудовали прибором наблюдения, позволяющим осматривать задний сектор. А потом пулемётную установку заменили на БПУ-1, угол наведения которой позволял вести зенитный огонь.

Кроме того, внутри боевого отделения укладывались два автомата АК для экипажа, а так же два станковых гранатомёта АГС-17, два ПЗРК «Стрела-3» и гранатомёт РПГ-7. Боекомплект башенных пулемётов – 500 и 2000 патронов (для КПВТ и ПКТ соответственно).

Как видите ,эти боевые машины являются популярными в украинской армии и по сей день. С радостью хочу сказать ,что эти боевые машины были использованы в нашем проекте. Кто читал 2ю часть ,1й главы ,тот наверняка заметил,что эти 2 боевые машины у нас есть в книге и уделено можно сказать времени и описании не мало.  При написании 2й части ,мы делали упор на технику и ее составляющие части.  Поэтому во 2й части в основе лежит описание техники.

А сейчас представлю долгожданные 2 фото этих самых боевых машин.

БТР— 4

Ну и напоследок.

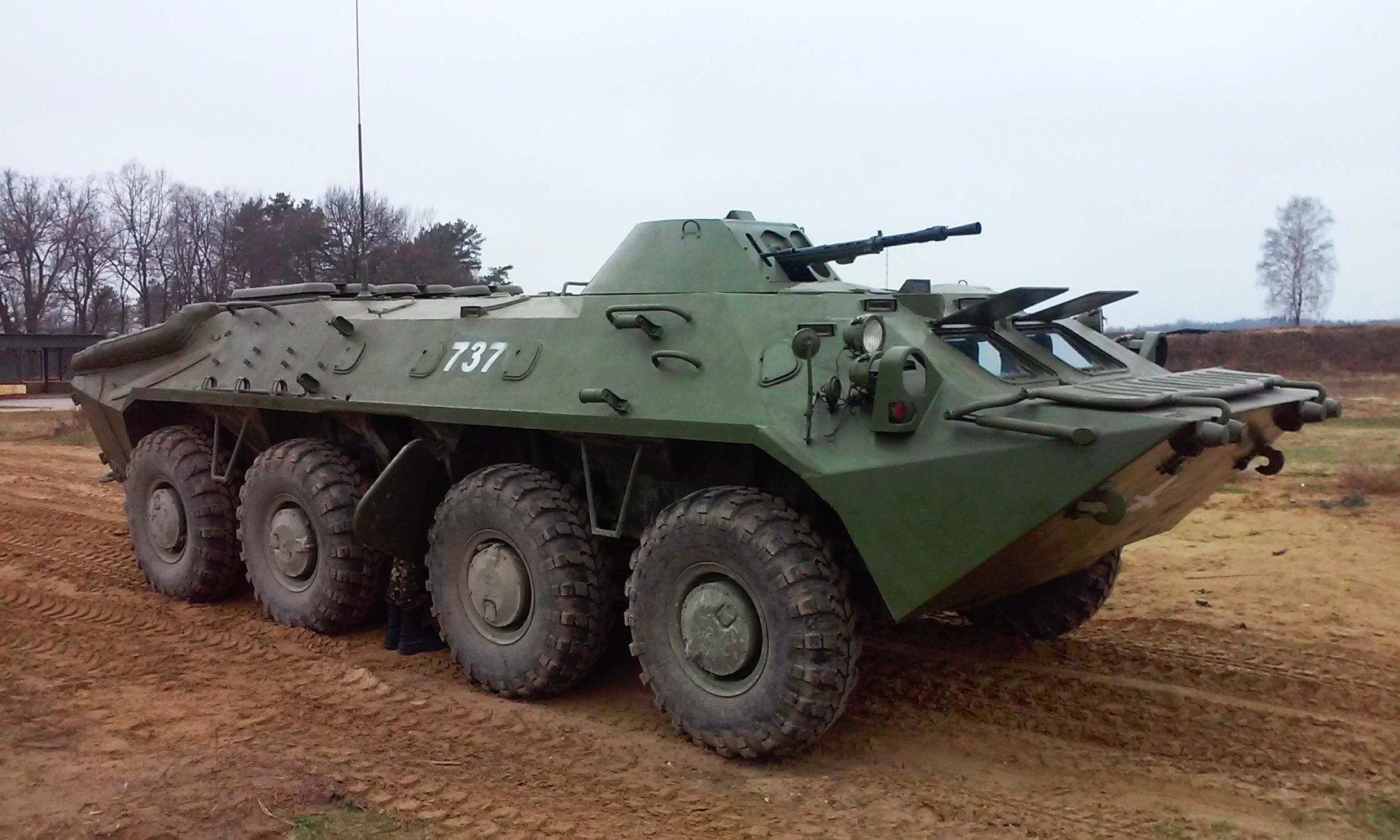

БТР— 70

Вот такие интересные  боевые машины.
