Иллюстрация #8
40-футовый паровой катер с броненосца "Ретвизан". Один их двух по штату.
длина - 12,2 м,
ширина - 2,82 м,
водоизмещение - 11,7 т,
скорость - 9,5 узла,
вооружение - аппарат для стрельбы метательными минами, трал Шульца.

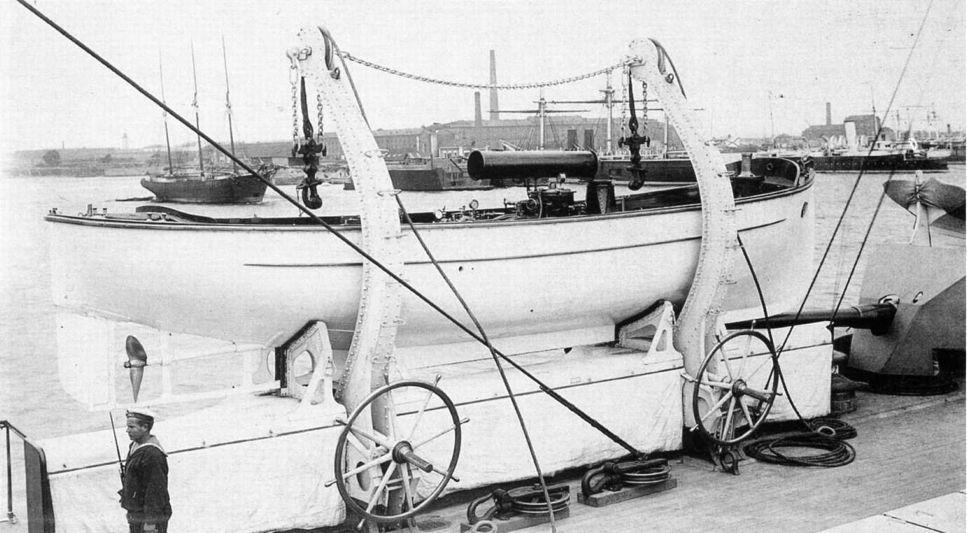

Два таких катера были на шлюпбалках крейсера "Варяг".
В 1898 г. на вооружение русского флота приняты три буксирующих трала: легкий, тяжелый и для миноносцев. Легкий предназначался для мелких шлюпок и имел тралящую часть из 19-мм стального троса длиной 73 м. К нему присоединялись четыре легких груза, ввязанных па расстоянии от 9 до 18 м один от другого.
Тяжелый трал для больших гребных шлюпок имел тралчасть из 63,5 мм троса длиной 183 м с двумя грузами по 4,5 кг на расстоянии 55 м от середины трала; между этими грузами через каждые 7,5 м ввязаны груза в 1,4 кг.
Трал для миноносцев состоял из двух смычек стального троса длиной 137 м каждая, между ними находилась вертлюжная скоба. Расстояние между кораблями при тралении составляло 90-110 м, скорость 4-5 уз. При увеличении скорости буксировки трал проскакивал через мины.
Одновременно лейтенант К. Ф. Шульц 23* предложил трал, буксируемый двумя паровыми катерами. Трал испытали в том же 1898 году. Тралящая часть трала Шульца длиной 91,5 м состояла из стального троса диаметром 12,7 и 19 мм. Шесть свинцовых грузов (крайние по 64 кг, четыре средних – по 32 кг). Поплавками служили 5- и 10-ведерные анкерки, к которым присоединялись оттяжки глубины 14 м из стального 12.7-мм троса. На одном конце оттяжек, размеченных через 1 м. были заделаны храпцы, и в зависимости от заданного углубления трала могли ввязываться на любую глубину. Два буксира длиной по 37 м изготовлялись из того же стального троса с заделанными храпцами на коренном конце. Трал собирался на одном корабле и буксировался к месту заграждения одним из паровых катеров; буксир для второго парового катера укладывался в бухту на последнем 10-ведерном анкерке. В 1901 г. на трале Шульца 10- и 5- ведерные анкерки заменили на 5- и 3- ведерные. Эти тралы имелись к началу войны в Порт-Артуре и Владивостоке, где из-за рельефа дна тралы М. Н. Беклемишева были неприменимы.
