Berdan's Sharps-Shooters с винтовкой Шарпса. Снимок 1862 года.

В САСШ в 1848 г Кристиан Шарпс сконструировал и в 1849 г запатентовал казеннозарядный карабин под привычный тогда бумажный патрон, применявшийся для дульнозарядных винтовок.

Шарпс использовал скобу Спенсера. При её опускании затвор открывал зарядную камору, куда вставлялся бумажный патрон, объединяющий в себе порох и пулю. При закрывании затвора (при поднятии затвора), острый край затвора срезал заднюю часть бумажной гильзы. Взводили пальцем курок, на брандтрубку затвора надевали капсюль - и оружие заряжено.

Особенностью был очень надежный кольцевой обтюратор на затворе, не позволяющий пороховым газам при выстреле вырваться в щель между стволом и затвором и выбить стрелку глаз.

На первых моделях обтюрирующее кольцо было из платины (тогда из платины еще делали обручи для бочек), но в 1853 г появилось железное обтюрирующее кольцо, латунный вариант, которого применялся на клиновых пушечных замках в 1860-70-е гг.

Второе - усовершенствованный магазин для дисковых капсюлей ("пилюли"). Его емкость 50 пилюлей. В нем ввели отсечку, которая позволяла держать пилюли в запасе, стреляя обычными капсулями. Хотя устройство автоматической подачи пилюль работало хорошо, армия предпочитала обычные капсюли, так как у них огневой импульс был мощнее.

Патроны тоже совершенствовались. Первые патроны были с бумажной гильзой с хвостиком, который обрезался острой кромкой затвора. Но такие патроны легко повреждались от тряски (почти все Шарпсы пошли в кавалерию) и стали делать оболочку из льняной ткани. Вариантов там тоже было немало пока не придумали лучшего способа крепления гильзы к пуле.

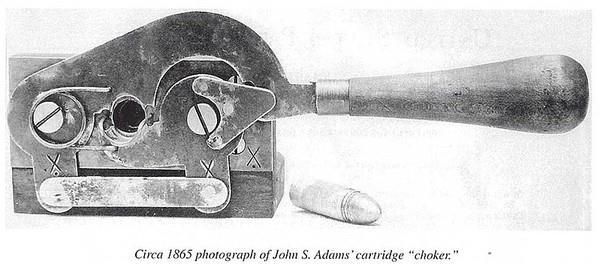

Машинка для запрессовки льняной гильзы к пуле:

Из карабина Шарпса можно было стрелять не имея заранее заготовленных патронов. Для этого открыв затвор, карабин держали стволом вниз, в ствол опускали пулю, а потом из пороховницы засыпали в ствол порох, затвор закрывали, надевали на брандтрубку капсюль - оружие готово к выстрелу.

Кроме карабина со стволом длиной 22 дюйма (56 см) выпускалась также винтовка со стволом длиной 30 дюймов (76 см). К последней мог примыкаться трехгранный штык с трубкой или клинковый штык-ятаган.

Стоимость экземпляра $30 (1861 г), что соответствовало 40,5 серебряным рублям. Для сравнения дульнозарядная винтовка "Спригфилд" под пулю Минье стоила тогда 13,93 $.

Тактико-техническая характеристика карабина и винтовки Шарпса :

Карабин:

Длина ствола 22 дюйма (56 см)

Длина карабина 39 дюймов (99 см)

Вес карабина 3,5 кг.

Винтовка :

Длина ствола 30 дюймов (76 см)

Длина винтовки, мм 47 дюймов (1200 мм)

Шаг нарезов, мм 48 дюймов (1219 мм)

Масса, кг 9,5 фунта (4,3 кг)

Патрон бумажный для дульнозарядного оружия. Пуля .52-го калибра (13,2 мм) весом в 475 гран (30,7 г). Пороховой заряд весом 50 гран (3.2 г. ). Впоследствии оружие переделано под металлический патрон .45-70 Government.

Принципы работы клиновый затвор

Скорострельность, выстрелов/мин 8–10

Начальная скорость пули 366 м/с

Дульная энергия 2 056 Дж

Прицельная дальность, м 500 yd (460 м)

В 1874 году из карабина Шарпса с расстояния 1538 ярдов (около 1406 м) Билл Диксон попал в воина-индейца, что для того времени было незаурядной дальностью стрельбы.
