Германский полевой телефон обр. 1905 года.

История телефона началась с экспериментов итальянского изобретателя Антонио Меуччи, который в 1856 году продемонстрировал «телектрофон» — устройство для передачи голоса по проводам.

Александр Грэм Белл начал работать над передачей звука с использованием электричества в 1874 году. Ключом к изобретению телефона стало понимание Беллом природы звуковых колебаний и их возможного преобразования в электрические сигналы.

7 марта 1876 года Белл получил патент на телефонное устройство. 10 марта 1876 года состоялся первый успешный телефонный звонок.

В 1877 году Белл основал Bell Telephone Company, первую компанию, предоставлявшую услуги телефонии.

В 1892 году Белл совершил первый междугородний телефонный звонок между Нью-Йорком и Чикаго.

В 1879 году Вильгельм Эмиль Фейн получил патент на телефон с подковообразным магнитом, а в 1885 году – еще один патент на полевой телефон военного назначения, который считается первым портативным телефоном в мире.

Немецкая армия использовала патрульный аппарат с 1896 года, а армейский - с 1905 года до конца Первой мировой войны в 1918 году.

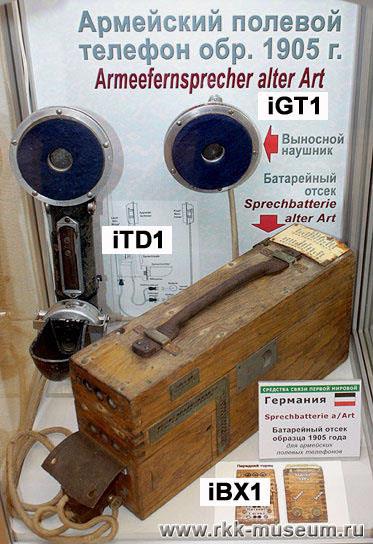

Германский армейский полевой телефон обр. 1905 года.

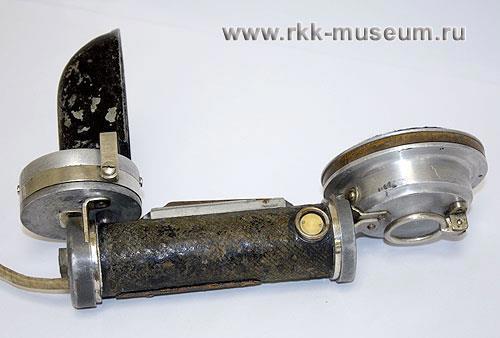

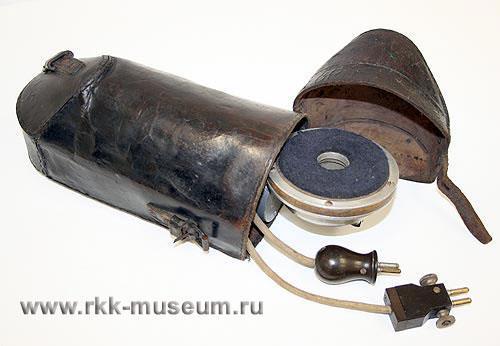

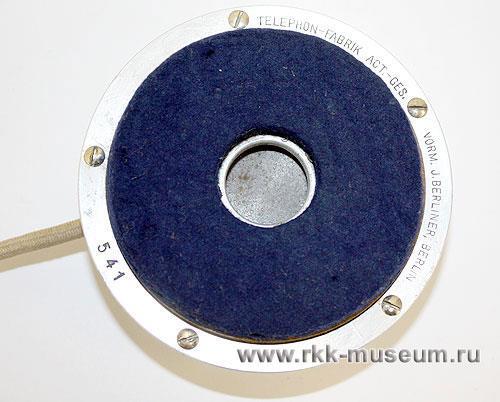

iTD1 (Armeefernsprecher alter Art) - армейский полевой телефон обр. 1905 года с фоническим вызовом. Имеет цилиндрический корпус из алюминия, покрытого кожей. Алюминиевый наушник телефонной трубки снабжен амбушюром из войлока. На наушнике написано "Siemens Halske Wernerwerk". В то же время на микрофоне указан другой производитель - "E. Zwietusch & Co."

В войсках связи германской имперской армии ("телеграфных батальонах"), приданных пехоте, применялись два разных класса полевых телефонов - "армейские" (Armeefernsprecher), предназначенные для использования на переднем крае, и штабные (Feldfernsprecher), куда более громоздкие, применявшиеся в блиндажах 2-й и 3-й линии обороны и во фронтовых штабах.

В документации времен Первой Мировой войны (1914-1918 гг.) полевые телефоны образца 1905 г. называются "Армейскими телефонами старой модели" (Armeefernsprecher alter Art), поскольку к началу войны уже существовали армейские телефоны образца 1913 года.

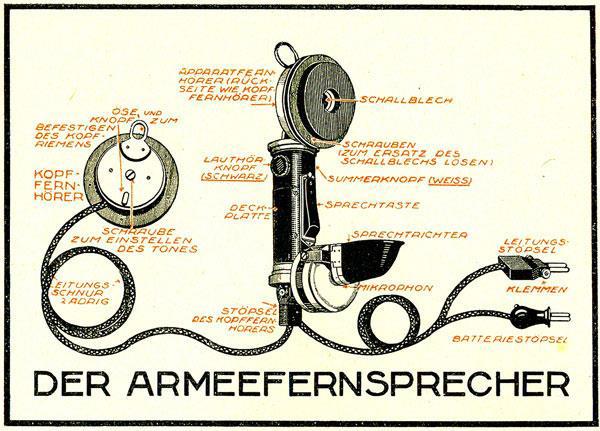

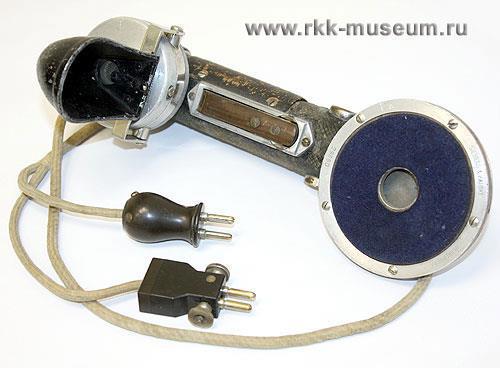

Разговорная тангента армейского телефона обр. 1905 года выполнена в виде большой продольной клавиши. На корпусе трубки слева и справа имеются две функциональные кнопки - звонковая (белая) и кратковременного временного увеличения громкости (черная).

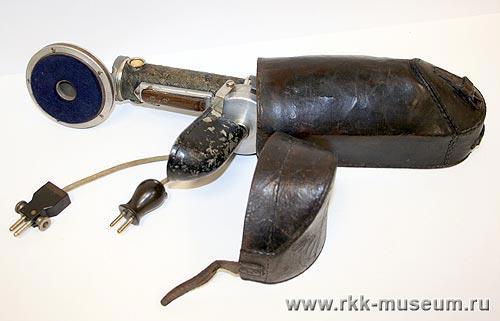

Шнур армейского телефона обр. 1905 года раздваивается, причем оба конца включаются в батарейный отсек. Круглая двухполюсная вилка обеспечивает питание телефона, а вилка прямоугольного сечения включается в сигнальную цепь. Внешняя телефонная линия подключается к специальным контактам на батарейном отсеке.

Длина аппарата - 275 мм, диаметр наушника - 100 мм, вес аппарата - 1,4 кг.

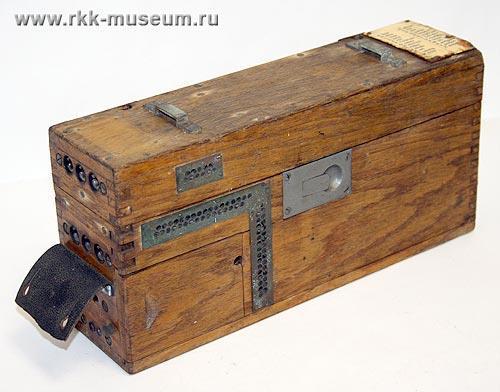

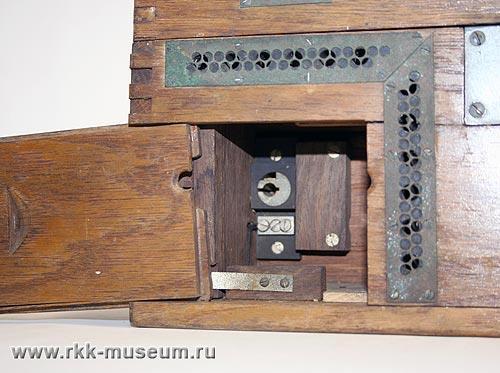

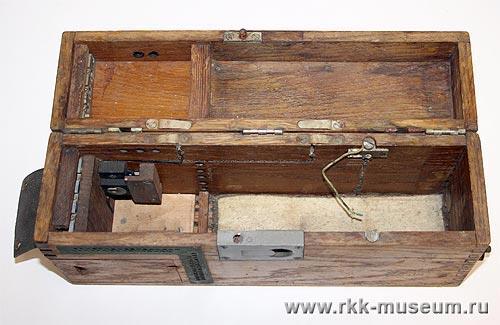

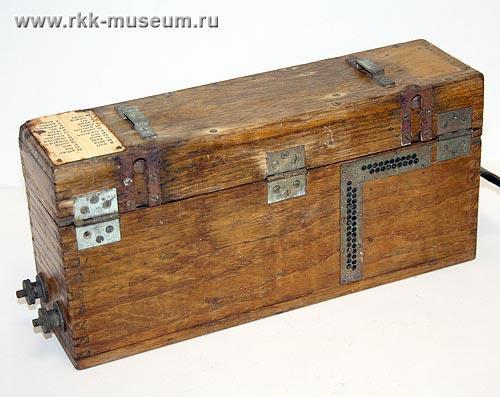

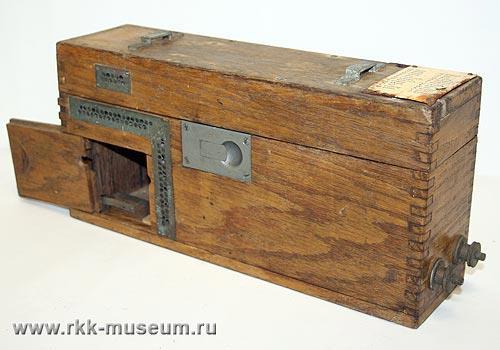

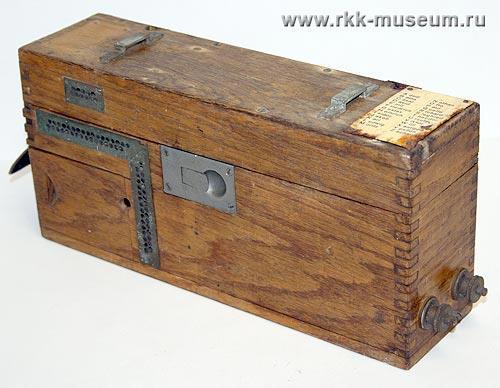

iBX1 (Sprechbatterie alter Art) - батарейный отсек полевого телефона образца 1905 года. Вмещал три сухих или водоналивных элемента, а также имел контакты для подключения внешней телефонной линии.

В документации времен Первой Мировой такие батарейные отсеки называются "Разговорными батареями старой модели" (Sprechbatterie alter Art). Размеры батарейного отсека старой модели 320 х 150 х 85 мм. Существовал также батарейный отсек новой модели (Sprechbatterie neuer Art), имевший точно такие же размеры.

Всего в период с 1905 по 1917 гг. в Германии выпускалось как минимум восемь разных вариантов батарейных отсеков для полевых телефонов, включая батареи для полевой артиллерии, для железнодорожных войск, "Армейские разговорные батареи" (Armeesprechbatterie) старой и новой модели, а также "Полевые разговорные батареи" образца 1916 г. (Feldsprechbаtterie-16) и образца 1917 г. (Feldsprechbаtterie-17). Все эти батарейные отсеки были гораздо компактнее, чем Sprechbatterie alter Art. Их размеры были примерно такими, как у имеющегося в нашей экспозиции батарейного отсека Feldsprechbаtterie-16 (220 х 155 х 85 мм).

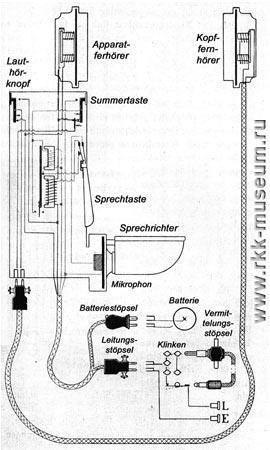

Схема :

Фотогалерея:

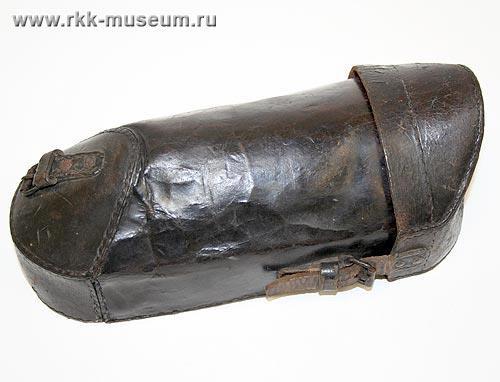

Армейский полевой телефон обр. 1905 года состоял из металлической телефонной трубки с зуммером, кнопкой зуммера и кнопкой громкой связи. Помимо голосовой связи, сигналы также можно было передавать с помощью азбуки Морзе. Можно было подключить дополнительную головную трубку для звонков в движении. Армейский телефон (в кожаном футляре из листового металла) носился на спине вместе с аккумулятором и подсумком для проводов. Первоначально сигнал передавался однопроводным способом на землю. Из-за возникающих при этом изменений в потенциале Земли передаваемые сигналы могли быть перехвачены врагами. Когда во время ПМВ это было признано, люди перешли на двухжильные кабели.

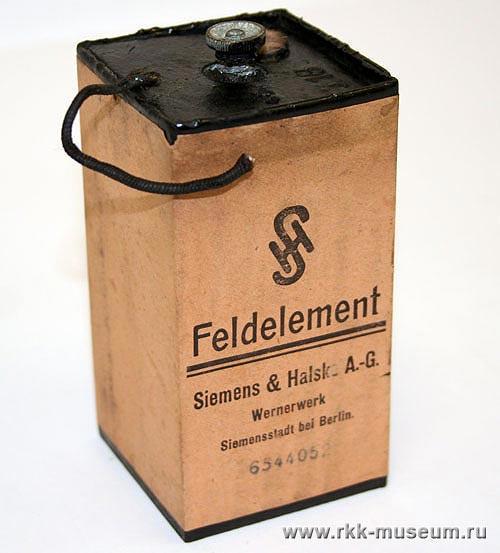

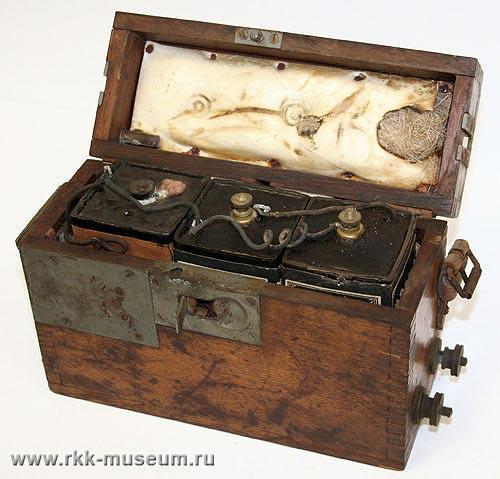

iBT1 (Feldelement) - водоналивные элементы питания для полевых телефонов 1-й мировой войны. Для их активации следовало вынуть пробку и залить внутрь элемента воду. В батарейном отсеке полевого телефона помещалось три таких элемента. Размеры водоналивного элемента составляют 60 х 110 х 60 мм, вес без воды - 0,4 кг
