Полевой телефон в русской императорской армии.

Летом 1878 года проведены первые полевые испытания телефонной связи в армии. Их провёл подполковник Владимир Борисович Якоби.

В 1894 году в лейб-гвардии сапёрных батальонах наряду с отделением телеграфной связи создали и отделения для телефонной связи.

Но в армии полевые телефоны получили распространение после русско-японской войны.

К началу ПМВ в русских войсках находилось свыше 10 тысяч телефонных аппаратов, свыше 25 тысяч км телеграфно-телефонного кабеля. Они использовались на уровне батальон-дивизия. На более высоком уровне применяли телеграфные аппараты.

Я не нашел, какие телефонные аппараты использовались на испытаниях в 1878 году и какие применялись с 1894 года в лейб-гвардии саперных батальонах. Могу лишь предполагать, что это были обычные гражданские аппараты Белла.

Перед ПМВ применялись аппараты различных фирм, в том числе шведский переносный телефон Mod. 390 с индукторным вызовом производства L.M. Ericsson & Co., Стокгольм, запатентованный в 1895 году.

Переносный телефон модели 390 относится к классу телефонов системы МБ (с местной, т.е. внутренней батареей). Размеры аппарата 300 х 200 х 170 мм, вес без батареи - 5,9 кг.

На фото нижне показаны некоторые военно-полевые телефоны, которые использовались Русской императорской армией во время Первой мировой войны, а после создания в 1918-м году Красной армии (РККА) перешли в ее распоряжение.

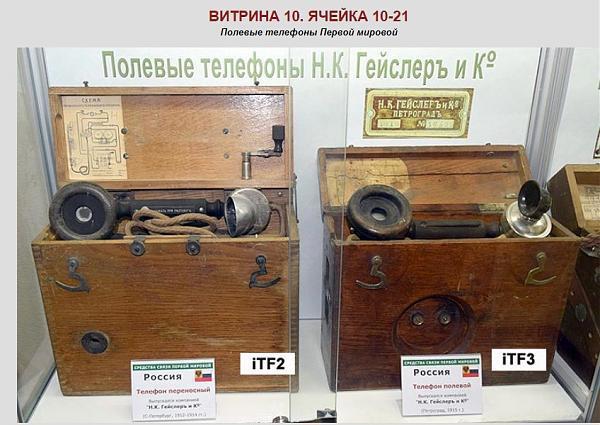

Первый слева – Переносный телефонный аппарат № 132 фирмы «Н.К. Гейслер» с индукторным (звонковым) вызовом образца 1914-го года. Телефон поставлялся в кожаной сумке. Такие же переносные телефоны выпускали в России фирмы «Эриксон» и «Сименс и Гальске».

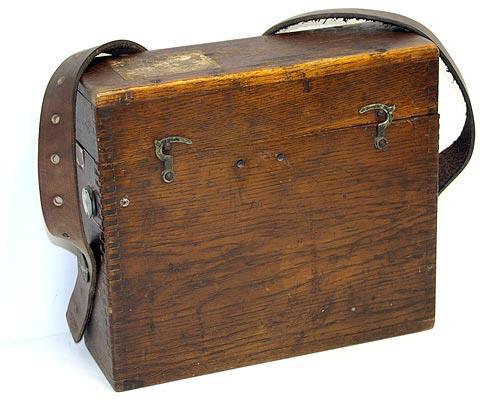

Второй слева – Полевой телефонный аппарат № 266 фирмы «Н.К. Гейслер» с фоническим вызовом образца 1914-го года:

Ниже показаны еще два полевых телефона Русской армии:

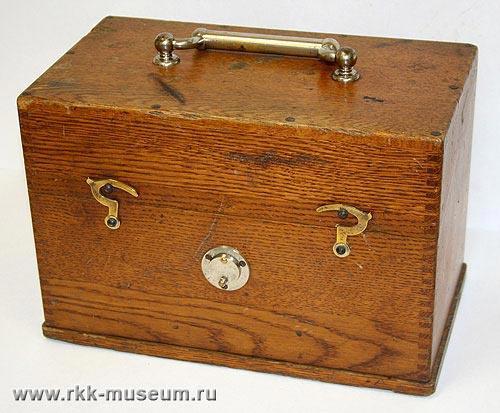

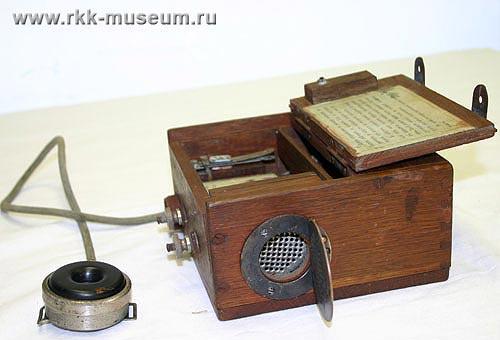

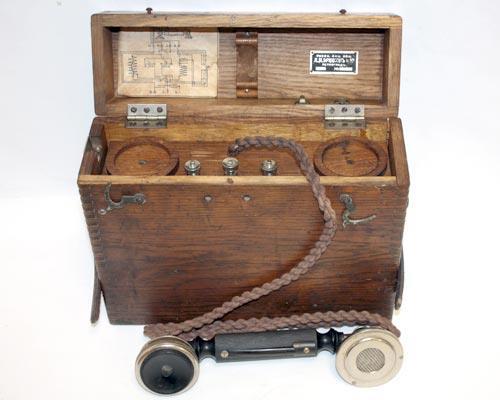

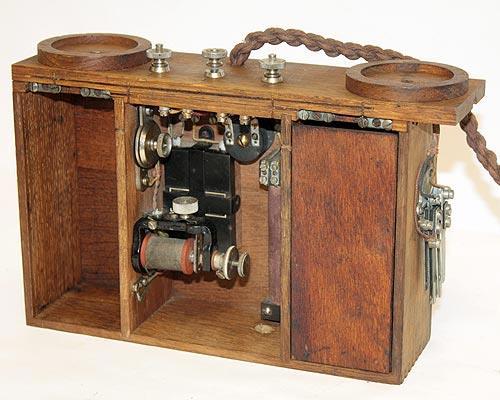

Первый слева – Полевой телефонный аппарат ЕА-532 фирмы «Эриксон» с фоническим вызовом образца 1916-го года:

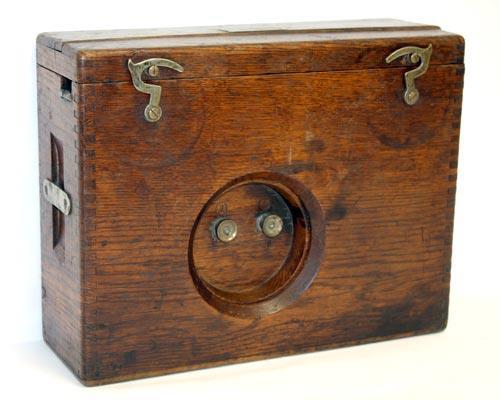

Телефонный аппарат ЕА-532 относился к классу телефонов МБ (с местной, т.е. внутренней батареей). Для питания микрофонных цепей использовались два сухих элемента, каждый размерами 55 х 133 х 55 мм и напряжением 1,5 В. Аппарат помещался в дубовом ящике размерами 285 х 250 х 93 мм, вес без элементов - 3,5 кг.

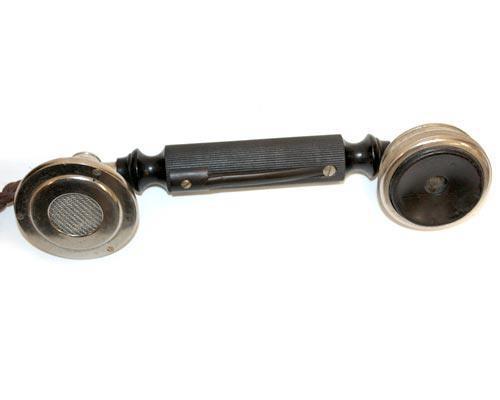

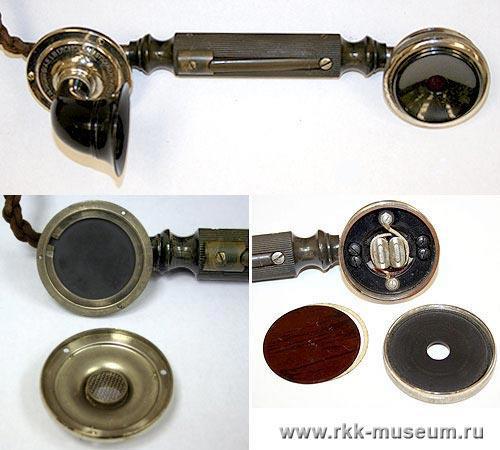

Вызывная кнопка помещалась на правой боковой стенке аппарата. При разговоре следовало нажимать разговорный клапан (тангенту), имевшийся на телефонной трубке. Микрофон имел капсюль "Эриксон № 5", который закрывался плоской сеткой.

Полевой телефонный аппарат ЕА-532 имел линейный конденсатор и мог подключаться к телеграфным линиям. Три линейных зажима "Зя", "Л" и "К" располагались на верхней доске рамы аппарата.

Фирмы «Эриксон» и «Гейслер» были основными поставщиками средств связи для Русской императорской армии, и когда после начала Первой мировой войны в России был издан указ, разрешавший закупки для армии только у российских компаний, шведский «Эриксон» одним из первых «переобулся» и стал называться «Русское акционерное общество Эриксонъ»

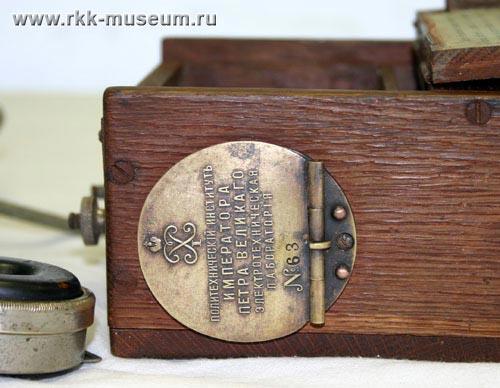

Второй слева – небольшой полевой телефон, разработанный в Электротехнической лаборатории Петроградского политехнического института Императора Петра Великаго:

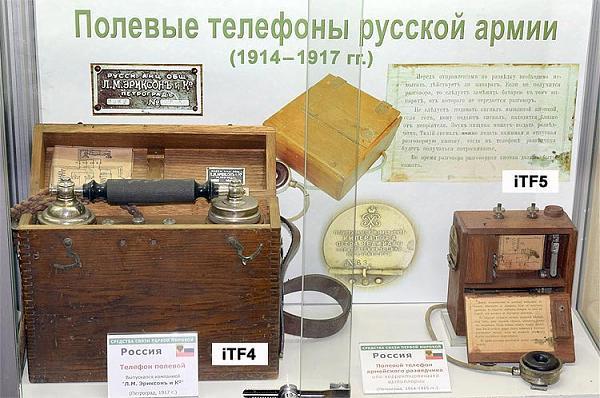

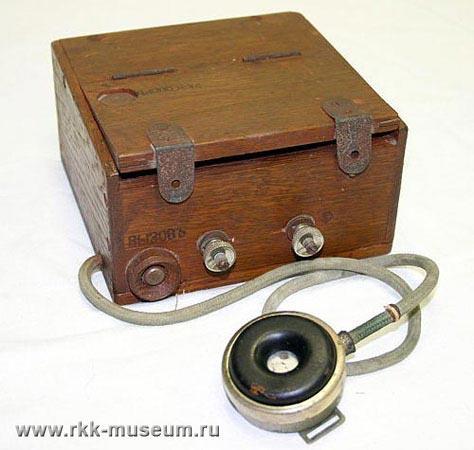

iТF5 - облегченный телефонный аппарат с фоническим вызовом системы Петроградского Политехнического Института образца 1916 года. Предназначался для разведчиков, секретов и т.п.

Данный аппарат относился к классу телефонов МБ (с местной батареей). В качестве элемента питания применялась батарейка для карманного фонаря. Ввиду малой емкости такой батарейки рекомендовалось перед каждым ответственным применением телефона убедиться в исправности батарейки и в случае сомнения заменить её запасной, имеющейся в сумке аппарата.

Аппарат был смонтирован в деревянном корпусе размерами 130 х 137 х 73 мм. Вес аппарата без батарейки - 1,15 кг. Микрофон был смонтирован внутри корпуса аппарата в особом наглухо закрытом деревянном ящичке с отверстием, которое прикрывала откидывающаяся крышка, заменявшая при разговоре амбушюр. Аппарат полагалось носить на груди на ремешке.

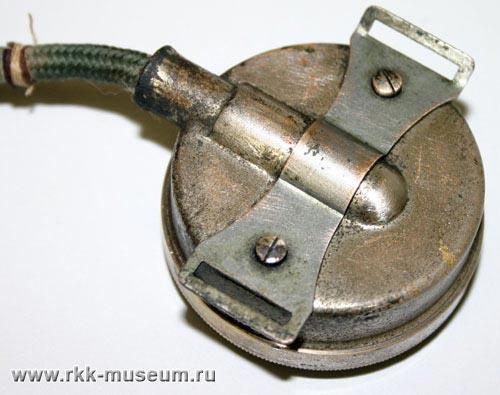

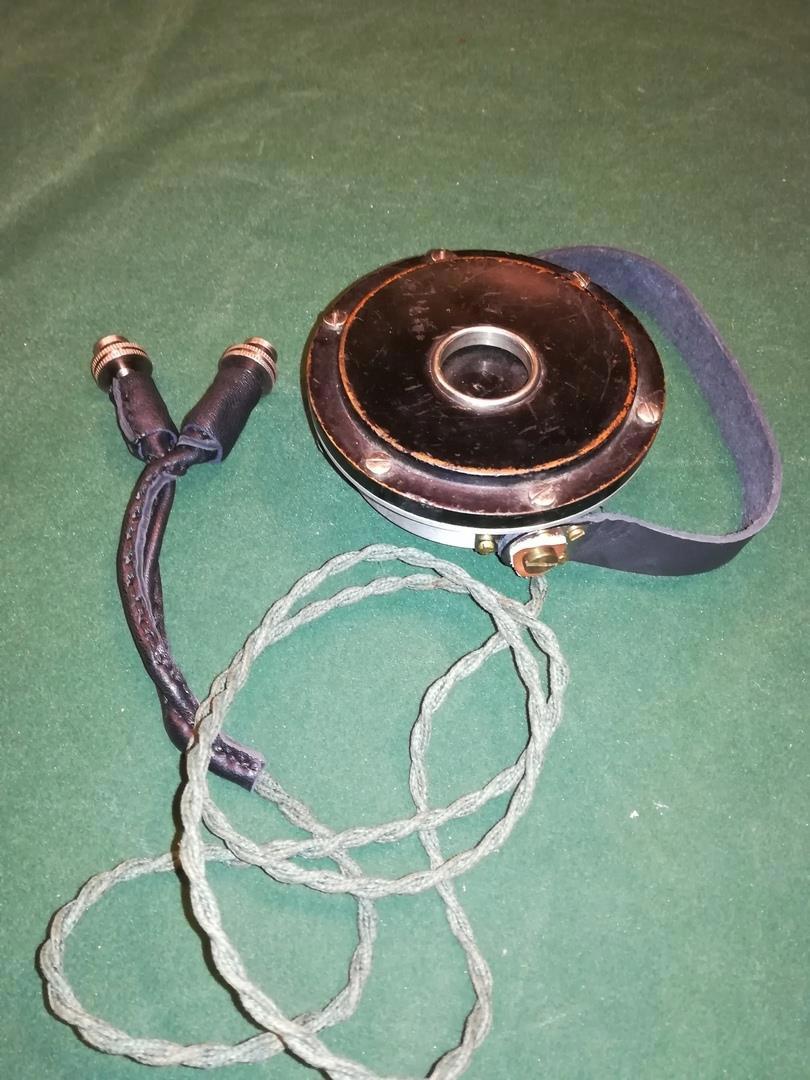

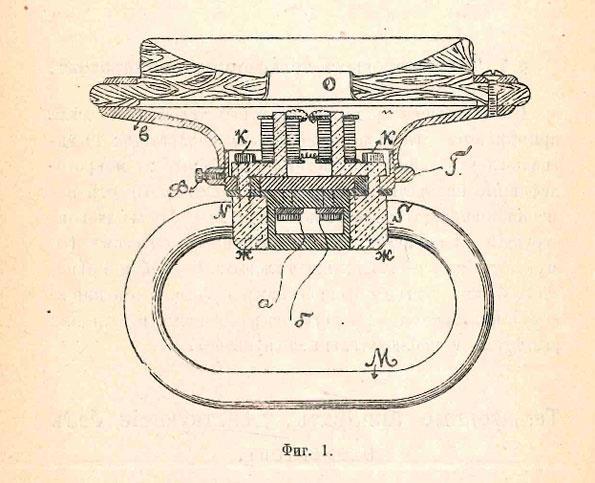

К специальному телефону (наушнику) уменьшенного размера прилагалась кожаная уздечка для закрепления телефона на голове, чтобы руки оставались свободными. Телефон следовало одевать на левое ухо под головной убор.

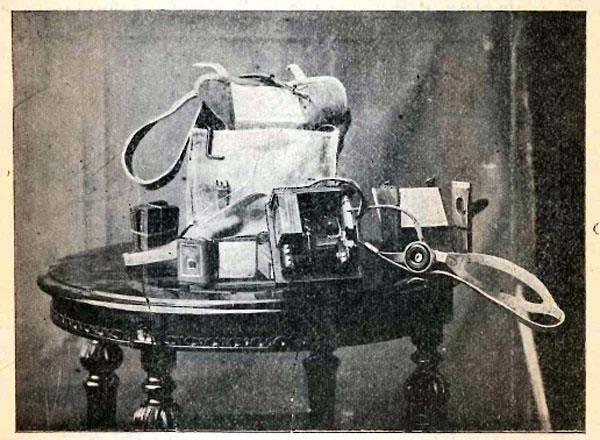

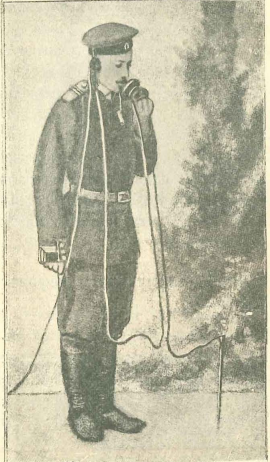

В комплект аппарата входила кабельная катушка с двухпроводным кабелем длиной около 500 м. Катушку следовало крепить к поясному ремню. Полное снаряжение для двух разговаривающих показано на рисунке :

Весь комплект, включая телефонный аппарат, кабельную катушку, принадлежности для мелкого ремонта и две запасные батарейки, переносился в брезентовой сумке размерами 180 х 220 х 270 мм :

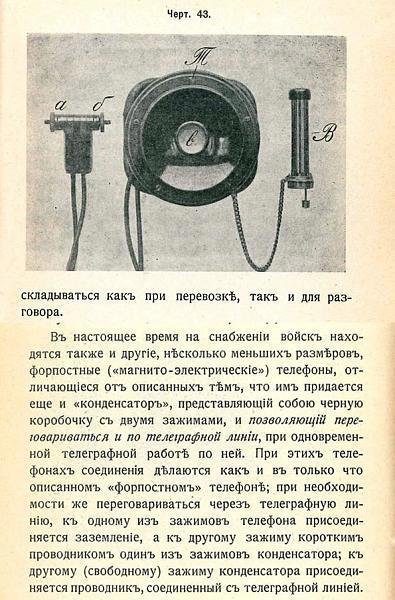

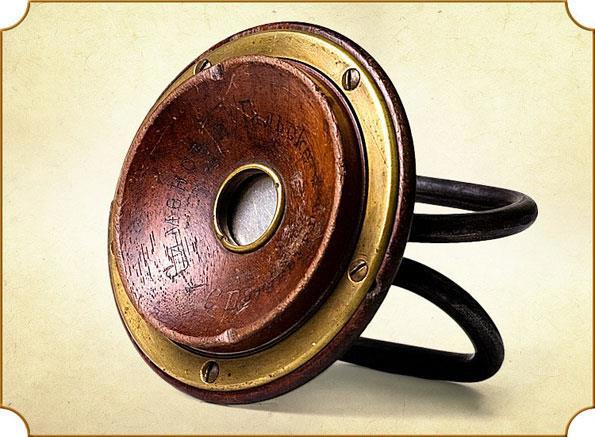

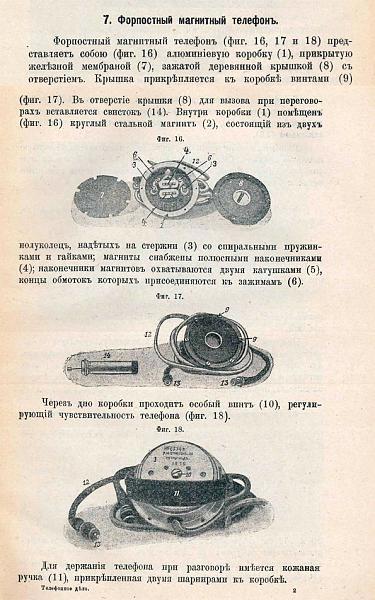

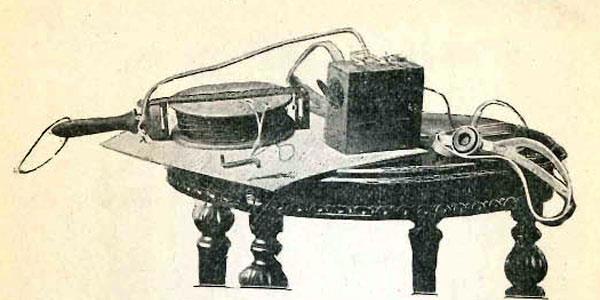

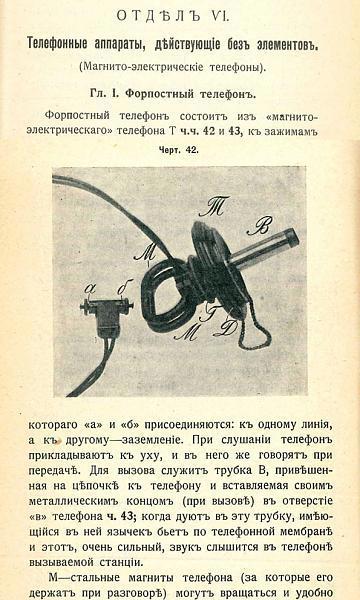

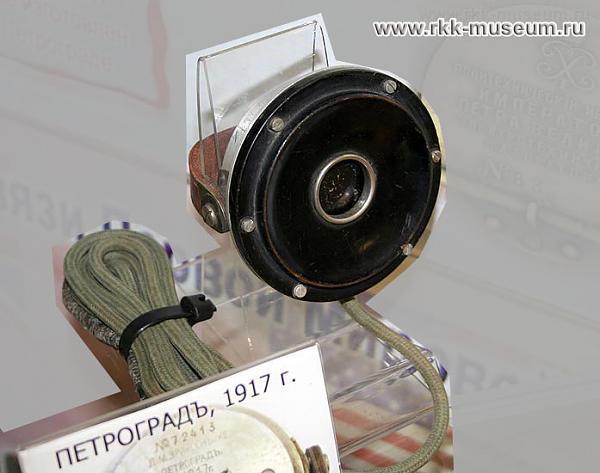

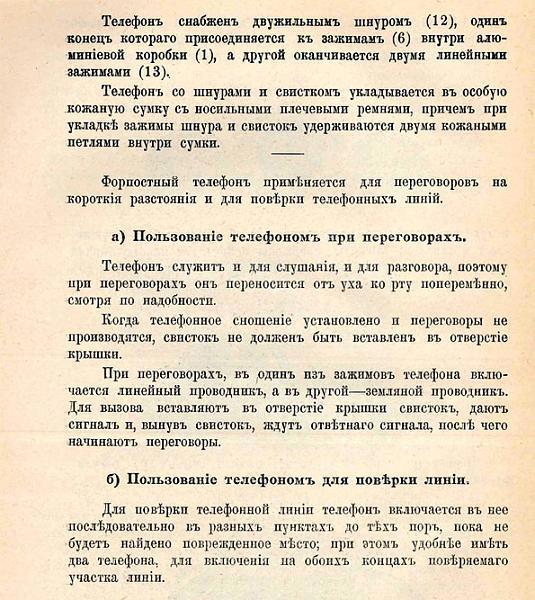

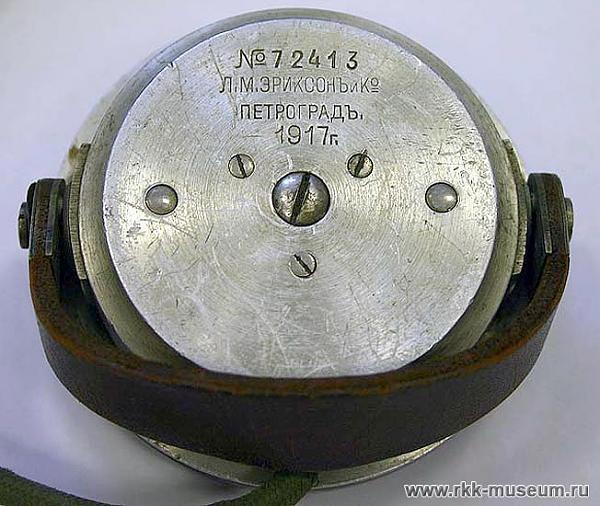

Во время Первой мировой войны на снабжении войск Русской императорской армии находились две разновидности магнито-электрических телефонов (так называемых "форпостных телефонов"), которые могли работать на сравнительно коротких расстояниях, зато не требовали наличия батарей. Энергия в телефонную линию поставлялась за счет голоса телефониста :
