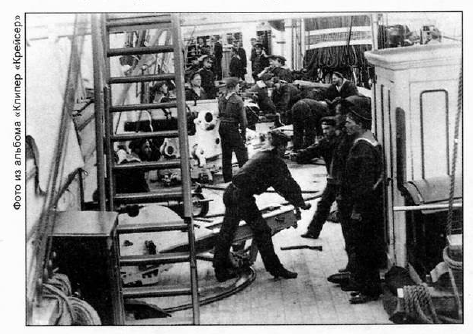

9-фн (107 мм) пушка обр. 1877 года на морском станке Барановского обр. 1884 года.

4-фн и 9-фн пушки образца 1877 г. - это полевые орудия обр. 1877 г. (легкие и батарейные пушки), по сомнительной традиции принятые флотом в 1878 г.

В 1877-78 годах у Крупна купили 18 10,7-см пушек обр. 1877 г., близких по ТТХ к батарейным пушкам, применяемым в сухопутной артиллерии. ОСЗ сдал Морскому ведомству 233 штук 4-фн и 163 штук 9-фн пушек обр.1867 г, и обр. 1877 г. На 1909 год 4-фн и 9-фн пушки еще находились на следующих судах: «Рында» (4 - 4-фн), «Африка» (4 - 9-фн, 2 - 4-фн), «Азия» (6 - 3-фн), «Пожарский» (4 - 4-фн) и др.
    Устройство 4-фн и 9-фн пушек обр. 1877 г. одинаковое. Тело орудия состояло из ствола, внутренней трубки и цапфенного кольца. Замок цилиндропризматический клин. Крутизна наре­зов прогрессивная.

4-фн (87 мм) пушка.

Первоначально устанавливались на станках Пестича, с 1885 года на станках Барановского. Последний представлял собой качественный скачок по сравнению со станком Пестича и имел гидравлический компрессор с пружинным накатником. Предельный откат — 514 мм.

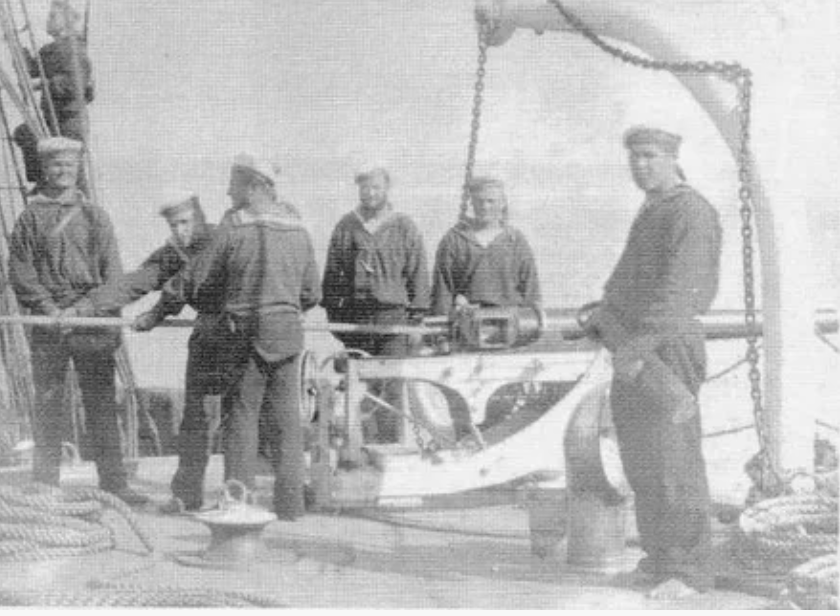

Очень редкая фотография 4-фн пушка на станке Барановского.

Калибр 87 мм

Длина ствола 2100 мм (24,1 калибра)

Вес ствола с замком 457 кг

Вес станка Барановского 617 кг

Угол вертикального наведения от - 10,5 до +14,5 градусов

Угол горизонтального наведения 180 градусов.

Снаряды:

1.4.1. Граната обыкновенного чугуна. Вес 6,86 кг. ВВ 0,204 кг дымного пороха. Начальная скорость 442 м/с. Дальность стрельбы 4815 м.

1.4.2. Шрапнель. Вес 6,86 кг. 140-170 пуль. 10- или 12-секундная трубка. Начальная скорость 442 м/с. Дальность стрельбы 2770 / 3400 м по трубке.

1.4.3. Картечь. Вес 6,65 кг. 102 пули.

Метательный заряд 1,4 кг дымного пороха.

9-фн (107 мм) пушка.

На станке Пестича.

На станке Барановского обр. 1884 года (первые образцы изготовлены в 1883 году).

Калибр 107 мм

Длина ствола 2100 мм (19,7 калибра)

Вес ствола с замком 622,5 кг

Вес станка Барановского 770 кг

Угол вертикального наведения от - 10,5 до +14,5 градусов

Угол горизонтального наведения 180 градусов.

Снаряды :

1.6.1. Граната обыкновенного чугуна . Вес 12,4 кг. ВВ 0,4 кг дымного пороха. Начальная скорость 373 м/с. Дальность стрельбы 5490 м при угле возвышения 27 градусов.

1.6.2. Шрапнель. Вес 12,6 кг. Начальная скорость 373 м/с. Дальность стрельбы с 10-сек трубкой 2560 м, с 12-сек трубкой 3200 м.

1.6.3. Картечь. Вес 12,1 кг. 171 пуля.

Метательный заряд 1,84 кг дымного пороха.

Обе пушки представляли собой опасность только для деревянных джонок и по существу были лишним весом на кораблях. Могли быть эффективны только на речных канонерках, но в то время в России не было речных канонерок.
