Поврежденные орудия

Автор: Николай Берг


Решил показать возможные повреждения орудий танков. (Я вообще стараюсь, чтобы писанина и фото могли быть полезные, типа обучающего или справочного матерала для пишущих и читающих).

Типовое - развернуло розочкой лепесточками - когда в канал ствола что-то попадает постороннее и вылетающий снаряд в это утыкается. Подскок давления. снаряд все же выпихивается, но ствол рвется. В этом танке Т-34, брошенном экипажем из-за неустранимой поломки двигеталя - судя по грамотному выводу его из строя (снят пулемет, снят боезапас, снят прицел) - вероятно сами танкисты сыпанули горсть землицы. И бахнули.


Этот Т-34-85 ткнулся концом пушки в землю и черпанул. Результат тот же. Пушка в хлам. Отчего танк сгорел - не знаю. Откровенно пробоин не видать.


Королевский Тигр из Оглендувских - снарядом отшибло дульный тормоз. Отдача не компенсируется, становится значительно сильнее и выводит орудие из строя.



Берлин. И та же проблема.

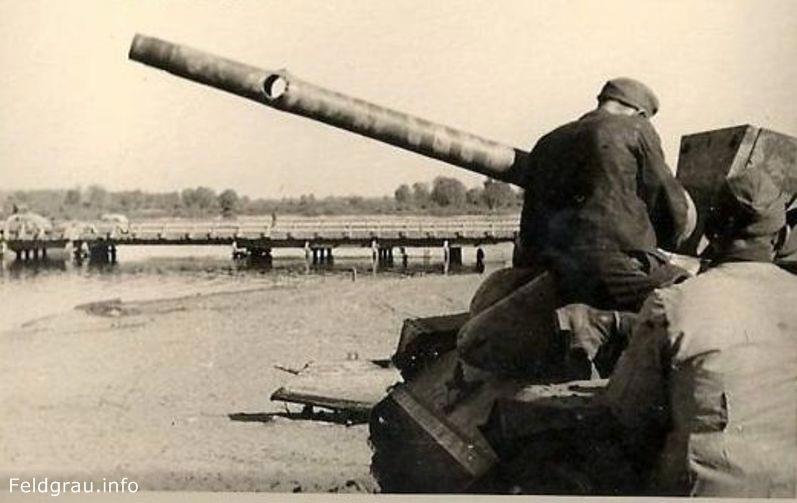

Ствол орудия пробит снарядом навылет. И очень похоже, что был дульный тормоз, но сбит.


Т-4, разут, раздет и в стволе дыра. Точнее - 2 дыры.


Следы от попаданий в маску пушки Тигра. От сотрясения разбалтывался прицел, у немцев это было проблемой - более чистые линзы чем в наших прицелах, но значительно более слабая система крепежа и сама конструкция прицела. В итоге качество стрельбы сильно проседало, если по танку прилетало много разного. А починить и отъюстировать систему прицела на фронте не очень просто.  В этом случае - попадания 85 мм. снарядами.


При этом повреждения вроде как и не совсем фатальные - орудие из строя выовдили точно так же. Пантера. Повреждение ствола снарядом по касательной.


Тигр с полуотстреленным дульным тормозом.

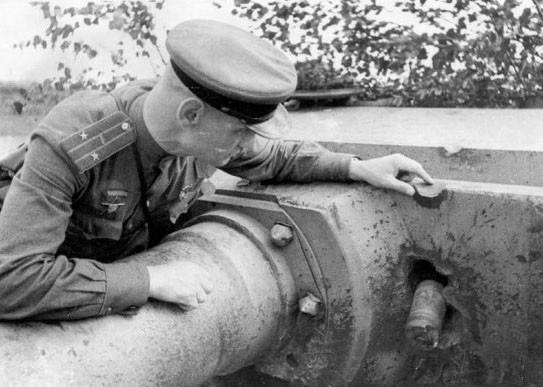

   Попадание в орудийную маску ТИгра.



Спасибо за внимание!
