Револьверы России

Хочу немного поговорить об оружии, точнее о револьверах. Споры, что лучше пистолеты или револьверы, все еще ведутся, но похоже выигрывают этот спор пистолеты. Они в среднем легче, компактнее и многозаряднее, а при должном уходе практически безотказны. Кстати, безотказность револьверов это миф, у них тоже имеются свои болезни. Оружие это одна из тем близких мне. Как заметил кто-то из читателей моего романа «Проклятая планета» я немного разбираюсь в этом предмете, правда скорее как теоретик.

Но перейдем к делу: револьверы, которые использовали в России.

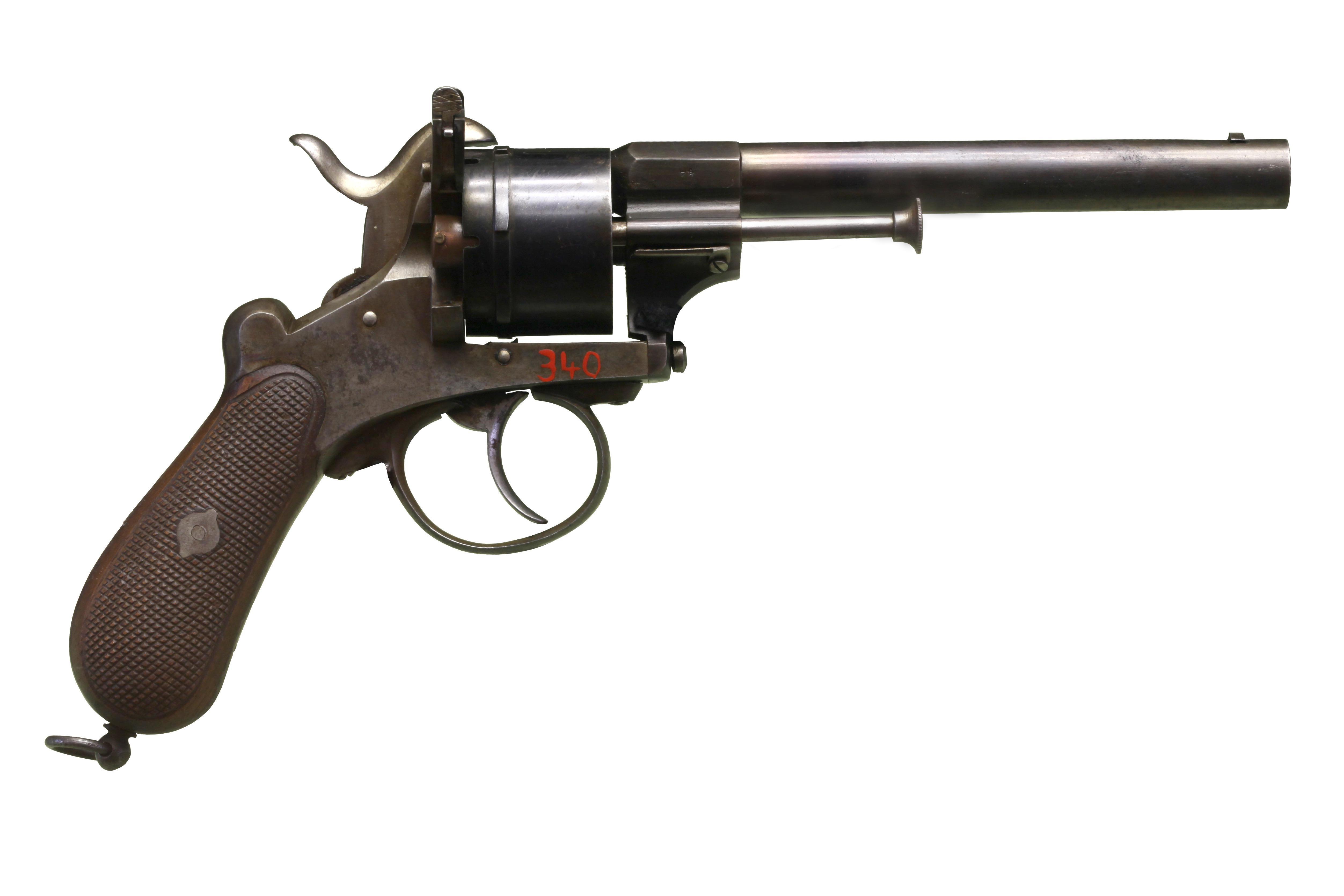

1. Французский револьвер Лефоше (Lefaucheux) М 1853

Масса - 0,6 кг; Калибр - 9,9 мм; Начальная скорость пули - 168 м/с

Револьверы Лефоше названы по имени французского конструктора Казимира Лефоше. Первый вариант револьвера Лефоше, оснащаемый шпилечным патроном, был принят на вооружение во Франции в 1853 г. Франция была первой в мире страной, внедрившей в своей армии револьвер.

Револьвер Лефоше образца 1858 г. оснащался восьмигранным стволом с мушкой; прицел представлял собой вырез сверху носовой части курка. Барабан с  выступами, которые входят в зацепление с фиксатором барабана. При  попадании патрона на одну линию со стволом фиксатор блокирует барабан. Курок можно взводить вручную. Револьвер оснащён также стержнем-экстрактором, который поддерживается  давлением пружины. Пружина предотвращает случайное попадание стержня в  барабан. Оружие снабжено кольцом для ремня.

В России револьверы системы Лефоше испытывались в 1859 году в Офицерской стрелковой школе и были признаны лучшими среди производимых в то время моделей за счет  своей простоты и применения унитарного патрона. Официальные поставки  из-за границы начались в 1860-х годах для перевооружения нижних чинов Жандармского корпуса. У Лефоше было заказано 4500 револьверов, у бельгийского фабриканта Таннера 1600. Еще 1000 штук было изготовлено на Сестрорецком заводе. В 1871 году 500 револьверов Лефоше было заказано у тульских оружейников Гольтяковых Главным Артиллерийским управлением.  Данные револьверы, хотя и не принятые официально на вооружении, было  рекомендовано приобретать (наряду с другими моделями, например Кольта)  офицерам за свой счёт (вместо непопулярных в войсках штатных  гладкоствольных пистолетов обр. 1849 года)

2. 4,2-линейный револьвер Смит-Вессон 1-го образца

Масса - 1,2 кг; Калибр - 10,67 мм; Начальная скорость пули - 200 м/с; Емкость барабана составляла 6 патронов. Были на вооружении у США, Российской империи, Аргентины, Японской империи.

4,2-линейный (10,67-мм) револьвер системы Смита-Вессона; револьвер системы Смита-Вессона III образца (1871 года); револьвер Смита-Вессона, русская модель — экспортная модификация американского револьвера системы Смита-Вессона, состоявшая на вооружении Российской императорской армии в XIX веке. После того как в Российской империи и европейских странах было налажено собственное производство револьвера  по чертежам европейских и русских инженеров-оружейников,  нереализованные американские запасы револьверов оригинального  производства поступили на гражданский рынок оружия в США. Револьвер  имеет переломную рамку, обеспечивающую извлечение стреляных гильз при  наклоне ствола вниз.

В 1871 году в русской армии были введены револьверы Смита-Вессона образца 1869 года, официально именовавшиеся 4,2-линейным револьвером системы Смита-Вессона. Это была весьма совершенная для тех лет модель.

Основные отличительные особенности: калибр 4,2 линии (10,67 мм), ёмкость барабана 6 патронов, длина ствола 8 дюймов (203 мм), патрон центрального воспламенения (Россия была одной из первых стран,  внедривших револьверы с этими патронами), ускоренная перезарядка.  Последнее достигалось тем, что револьвер мог «переламываться» пополам.  Ствол, барабан и часть рамы на шарнире откидывались вниз, а  использованные гильзы при этом автоматически удалялись. Револьвер имел спусковой механизм одинарного действия, исключающий самовзводную стрельбу. Многие  рассматривали это как недостаток, но недостаток условный. Практически  при таком калибре, силе отдачи, массе оружия (заряженный револьвер весил  около 1,5 кг) самовзводная стрельба была бы неточной. Описанная модель  обозначалась индексом I.

Усовершенствованные револьверы «русской» модели отличались  наличием «пятки» — специального выступа в верхней части заднего торца  рукоятки, который не позволял последней смещаться в ладони под действием  отдачи, также был доработан механизм экстракции гильз — введен механизм  отключения экстрактора, что давало возможность извлечь патроны вручную.

Всего из Америки поступило более 250 тыс. экземпляров всех трёх моделей.

Кроме того, около 90 тыс. револьверов для России изготовила немецкая фирма «Людвиг Лёве и Ко» на оружейном заводе в Берлине. В 1886 году производство револьверов и патронов было налажено на Тульском оружейном заводе, револьверы выпускались до 1897 года

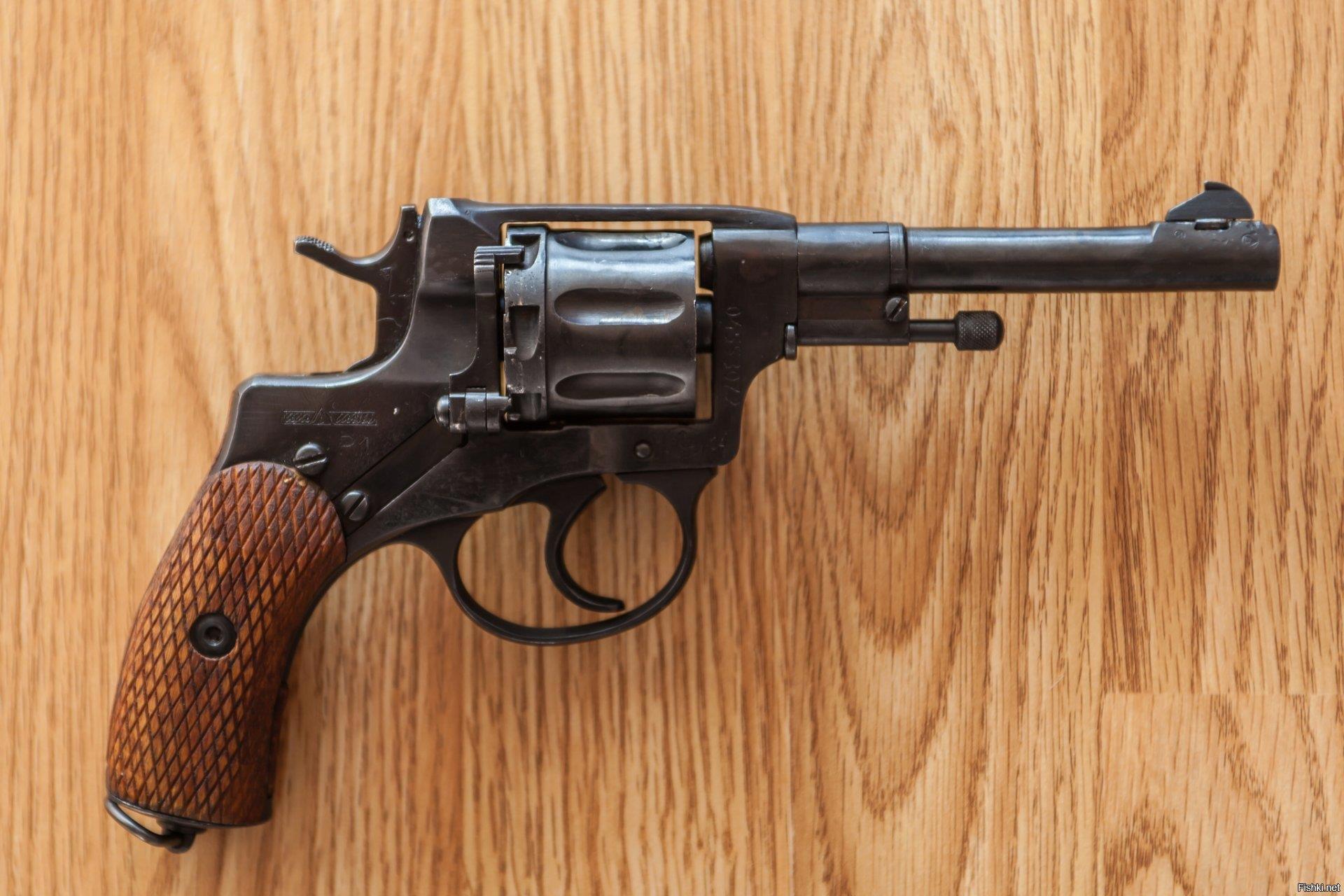

3. 3-линейный револьвер системы Наган обр. 1895 года.

Револьвер системы Нагана образца 1895 года (7,62-мм револьвер Нагана обр. 1895 г., или 3-линейный револьвер образца 1895 года, индекс ГРАУ — 56-Н-121) — семизарядный револьвер, разработанный и производившийся бельгийскими промышленниками братьями Эмилем (Émile) (1830—1902) и Леоном (Léon) (1833—1900) Наганами (Nagant) для Российской империи, состоявший на вооружении и выпускавшийся в ряде стран в конце XIX — середине XX века.

В последней четверти XIX века многие государства задумались о перевооружении своих армий. К тому  времени наиболее перспективным образцом личного короткоствольного  огнестрельного оружия были револьверы, сочетавшие достаточную простоту  конструкции, многозарядность и надёжность. Бельгийский город Льеж был одним из европейских центров оружейной промышленности. В нём с 1859 года существовала Оружейная фабрика Эмиля и Леона Наган (Fabrique d’armes Emile et Léon Nagant) — небольшая семейная мастерская, занимавшаяся ремонтом голландских револьверов и проектирующая свои образцы огнестрельного оружия.  Первый револьвер оригинальной конструкции старший брат Эмиль представил  на испытания бельгийскому военному ведомству, и он был принят на  вооружение в качестве офицерского и унтер-офицерского оружия под названием «револьвер модели 1878 года». 9-мм револьвер модели 1878 года был шестизарядным, он был оснащён «механизмом двойного действия», то  есть взведение курка могло осуществляться непосредственно рукой стрелка́  либо автоматически при нажатии на спусковой крючок. Для унтер-офицеров пехоты, кавалерии и вспомогательного состава по заданию руководства бельгийской армии был  разработан «9-мм револьвер Наган М/1883» с сознательно ухудшенными  боевыми качествами: за счёт введения дополнительной детали была  исключена возможность стрельбы «самовзводом», после каждого выстрела  приходилось заново взводить курок. Было выпущено ещё несколько  модификаций револьвера разных калибров и длин ствола. Вскоре в  результате болезни Эмиль Наган почти полностью потерял зрение и основные  работы по усовершенствованию конструкции предпринял его младший брат  Леон Наган.

В модели 1886 года была несколько снижена масса оружия и значительно  улучшена надёжность и технологичность конструкции, так, четыре пружины ударно-спускового механизма были заменены всего одной двупёрой. Также в новой модели была учтена  существующая тенденция развития оружия в сторону уменьшения калибра, был  выбран наиболее распространённый в то время 7,5-мм патрон с бездымным  порохом. Одной из главных проблем, стоявших перед конструкторами  револьверов, был прорыв пороховых газов в зазор между казённым срезом  ствола и передним торцом барабана. В конструкции бельгийского оружейника  Анри Пипера было найдено решение проблемы обтюрации:  перед выстрелом спусковой механизм подавал барабан револьвера вперёд,  патрон имел особую конструкцию, пуля в нём была полностью утоплена в  гильзу, роль обтюратора играло дульце гильзы, раздаваемое и прижимаемое пороховыми газами в  момент выстрела к каналу ствола, что исключало возможность прорыва  газов. Этот принцип с существенным упрощением конструкции, надвигающей  барабан на ствол, был использован Леоном Наганом в 1892 году, под новую  модель револьвера был разработан патрон с гильзой, снабжённой удлинённым  дульцем. Эта модель револьвера Нагана стала классической, последующие  модификации не принесли заметного изменения в конструкцию.

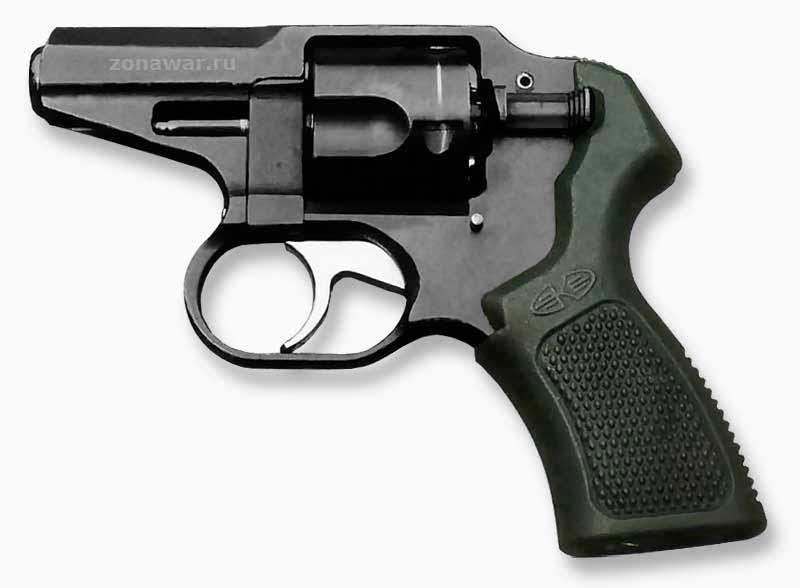

4. АЕК-906 «Носорог»

Револьвер  АЕК-906, прозванный «Носорог» за свой необычный вид, был разработан в  конце 1990х годов по заказу МВД, как оружие самообороны для поражения  противника на коротких расстояниях.

С  одной стороны АЕК-906 представляет собой типичный револьвер с цельной  рамкой и откидывающимся влево для перезарядки барабаном. Но, с другой  стороны, особенностью револьвера является то, что ствол расположен не в  верхней, а нижней части рамки, т.е. стрельба ведется не из верхней, а нижней каморы! Таким образом «Носорог» отличает высокая кучность,  достигнутая благодаря максимально возможному снижению линии ствола, а,  следовательно, и линии отдачи. Такая конструктивная схема дала  возможность снизить подбрасывание вверх револьвера во время выстрела, а  также способствовала скорейшему восстановлению его положения для  прицеливания и осуществления нового выстрела. УСМ курковый, двойного  действия, с открытым курком. Ввиду того, что применяемый боеприпас –  9х18 мм ПМ (а в модификации АЕК 906-1 – 9x19 mm Luger/Para) –  безрантовый, то, для удержания патронов в барабане, в конструкцию  введена плоская обойма. Прицельные приспособления – простейшие,  фиксированного типа – неподвижные мушка и целик. Возможна установка  лазерного целеуказателя.

В целом АЕК-906 «Носорог» - достаточно удачные револьвер, однако не  снискавшей у себя на родине популярности ввиду малой распространенности  револьверов как служебного оружия вообще, и полицейского в частности.

      Тактико-технические характеристики:

Применяемый патрон 9х18 мм ПМ, 9х18 мм ПММ, 9x19 mm   Luger/Para
Длина, мм 210
Длина ствола, мм 145
Вес без патронов, г 800
Начальная скорость пули, м/сек 280-365
Прицельная дальность, м 50
Емкость барабана 6

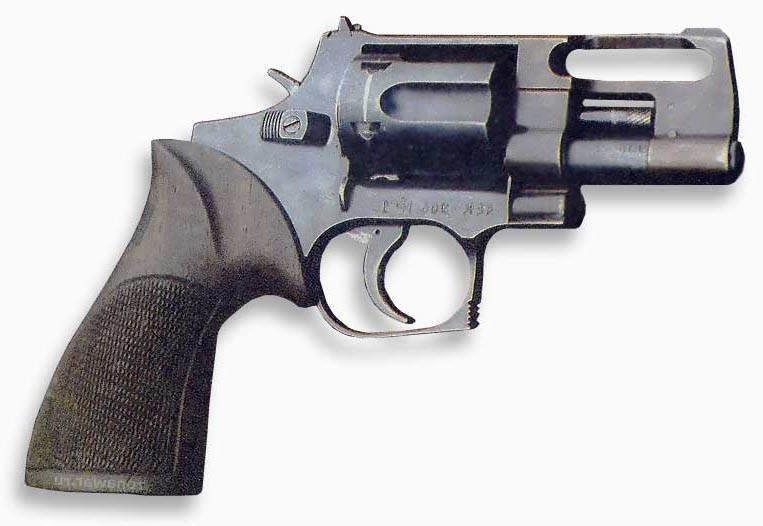

5. ОЦ-20 «Гном»

Револьвер ОЦ-20 «Гном» был разработан в середине 1990х годов в КБ  Приборостроения конструкторами В.И. Серегиным, А.Н. Невижиным и С.В.  Зотовым в рамках программы «Удар». Сама НИОКР «Удар» подразумевала создание оружия для сил МВД с повышенной останавливающей способностью, и высокой «универсальностью», т.е. возможностью применения боеприпасов различных типов.

На испытания револьвер «Гном» был представлен в комплексе с боеприпасами, собранными на базе охотничьего патрона 32го калибра в латунной гильзе. Среди прочей номенклатуры боеприпасов стоит выделить:

СЦ 110 — патрон со стальной пулей массой 11 г и дульной энергией 900 Дж. Эта пуля имеет начальную скорость 400 м/с и на расстоянии 50 м пробивает лист стали толщиной 3 мм. На расстоянии до 25 м пуля может пробить стандартный бронеэлемент толщиной 4,5 мм;

СЦ 110-82 — дробовой патрон, содержащий 16 свинцовых дробин диаметром 4,5 мм, общей массой 10 г. Патрон используется при стрельбе в сложных условиях, например в темноте, а также для поражения групповых целей;

СЦ 110-04 — патрон со свинцовой пулей массой 12 г и начальной скоростью 350 м/с. По такому показателю как останавливающее действие эта пуля превосходит большинство современных пистолетных и револьверных пуль.

ОЦ-20 «Гном» представляет собой револьвер с цельной рамкой, перезаряжание осуществляется при откидывании барабана влево, кнопка фиксатора расположена за барабаном, над рукояткой, экстракция стреляных гильз достигается нажатием на подпружиненную ось барабана, соединенную с экстрактором. УСМ курковый, с открытым курком, двойного действия. УСМ  выполнен в виде единого блока с курком и боевой пружиной, благодаря чему достигается высокая простота разборки-сборки оружия. В конструкции  присутствует автоматический предохранитель в рукоятке револьвера, отключаемый при полном ее обхвате рукой.

Кроме традиционного стопора барабан снабжен пятью пазами, в один из которых в момент входит специальный выступ спускового крючка, что исключает  возможность произведения выстрела в случае, если камора барабана не соосна со стволом. Прицельные приспособления – простейшие,  фиксированного типа – открытые мушка и целик. Возможна установка лазерного целеуказателя.

Еще одной отличительной особенностью ОЦ-20 «Гном» является гладкий ствол, чем и вызвана малая эффективность дальность револьвера, что, вкупе с большой массой и габаритами, привело к отсутствию популярности этого оружия в подразделениях МВД.

      Тактико-технические характеристики:

Применяемый патрон 12,5х40R
Длина, мм 250
Длина ствола, мм 100
Вес без патронов, г 1100
Начальная скорость пули, м/сек 400/350
Прицельная дальность, м 25
Емкость барабана 5

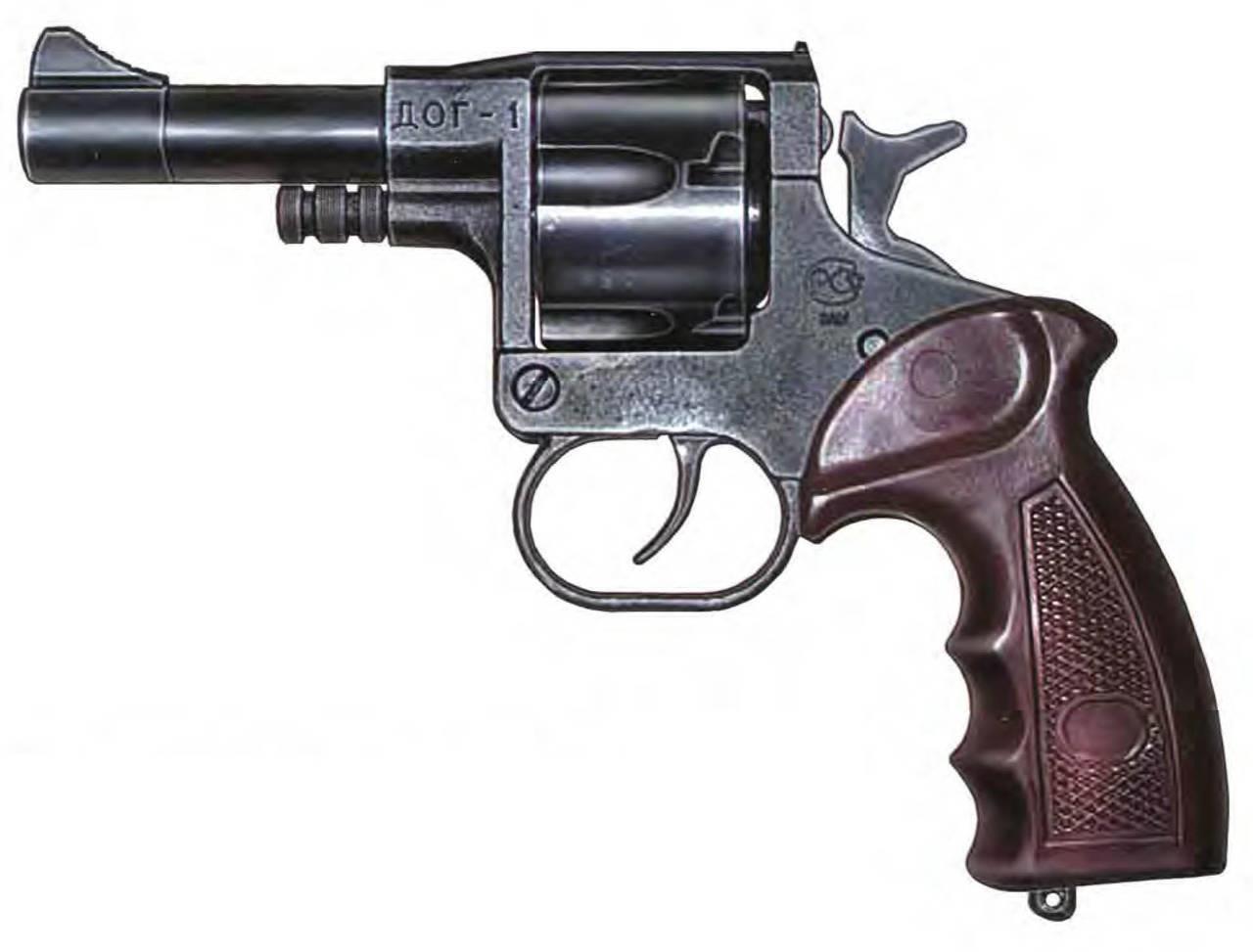

6. Револьвер ДОГ-1

Револьвер РГ-1 (Револьвер Гладкоствольный) «ДОГ-1» относится к тем редким, едва ли не единичным образцам отечественного оружия, что были разработаны непрофильными организациями, а именно — сотрудниками Ижевского Государственного Технического Университета и компанией «Тината».

Револьвер был разработан в 1993-95 годах в качестве охотничьего оружия, однако столь ожидаемая в 90-х эра легализации гражданского короткоствола так и не наступила, так что «ДОГ-1» был сертифицирован в качестве служебного оружия и предлагался различным ЧОПам, являясь на тот момент самым дешевым из представленных на рынке образцов служебного оружия.

Производился «ДОГ-1» на ВПМЗ «Молот» в 1996-98 годах.

С технической точки зрения револьвер РГ-1 «ДОГ-1» является гладкоствольным револьвером с цельной рамкой. Нелишним будет отметить, что несмотря на то, что револьвер гладкоствольный, в стволе был предусмотрен штифт для маркировки пули. УСМ куркового типа, у первых образцов — одинарного действия, в дальнейшем — двойного. Ручные предохранители отсутствуют. Питание патронами осуществляется от барабана, емкостью 5 патронов, причем для перезаряжания необходимо вынуть ось барабана и полностью отделить барабан, после чего извлечь гильзы, используя ось в качестве шомпола. На поздних образцах ось барабана не извлекалась, но выдвигалась вперед, для извлечения гильз применялся экстрактор.

Барабан имел ограниченный запас прочности, что исключало применение более мощных патронов, для стрельбы которыми револьвер не был предназначен.

Щечки рукоятки на первых образцах — простые, деревянные, на поздних — пластиковые, более анатомической формы. Прицельные приспособления — простейшие, мушка и фиксированный целик.

Более подробно стоит остановиться на боеприпасе 12,5×35 мм, собранного на базе гильзы охотничьего патрона 32-го калибра (видимо, учитывая опыт разработки трехствольного пистолета ТП-82).

Первоначально планировалось, что «ДОГ-1» будет использоваться с патронами травматического действия, сигнальными и осветительными но в итоге револьвер применялся только с пулевым патроном ПП 5.000 с оболочечной пулей со свинцовым сердечником, выпуск которых был налажен в Туле.

Револьвер РГ-1 «ДОГ-1» был выпущен весьма небольшой серией, по непроверенной информации дошедшие до наших дней образцы доживают свой век в оружейках ЧОПов.

Тактико-технические характеристики:

Применяемый патрон 12,5х35 мм
Длина 212 мм
Длина ствола 90 мм
Вес 850 гр./1000 гр.
Дульная энергия 247 Дж
Начальная скорость пули 190 м/с
Прицельная дальность 25 м
Емкость барабана 5 патронов

7. Револьвер МР-411 «Латина»

МР-411 «Латина» предназначен для использования в качестве служебного  оружия работниками охранно-сыскных служб. Оперативные сотрудники милиции  и военнослужащие спецподразделений могут применять этот компактный  револьвер в качестве резервного оружия скрытого ношения. Благодаря  наличию регулируемых прицельных приспособлений револьвер пригоден для спортивно-тренировочной стрельбы.
Серийное производство МР-411 «Латина» осуществляется Ижевским механическим заводом.

Револьвер спроектирован по компоновочной схеме с «переламывающейся» рамкой. Эта схема использовалась и в револьверах «Смит-Вессон», состоявших на вооружении Русской армии в конце XIX века. Особенностью схемы является то, что при перезаряжании откидывается не барабан, а блок, включающий ствол и барабан. При этом специальный экстрактор автоматически удаляет сразу все стреляные гильзы, обеспечивая таким образом существенное повышение практической скорострельности.
МР-411 «Латина» относится к револьверам двойного действия. Благодаря наличию самовзводного ударно-спускового механизма с открытым курком стрельба из него может вестись как самовзводом, так и с предварительным взведением курка вручную.

Особенностью конструкции револьвера является использование легкого сплава для изготовления рамки. В то же время подвергающиеся высоким нагрузкам детали запирания и ударно-спусковою механизма сделаны из высококачественной стали. На поверхности деталей нанесено антикоррозийное покрытие.
Спусковая скоба сравнительно невелика, ей придана форма, исключающая возможность зацепления за предметы одежды. Рукоять также имеет небольшие размеры, что обеспечивает компактность оружия. Для более надежного удержания револьвера при стрельбе на пластмассовых накладках рукояти сделана насечка.
Револьвер снабжен автоматическим предохранителем, который надежно исключает как случайные выстрелы, так и выстрелы при падении револьвера на бетонный пол.
В качестве боеприпасов используются весьма распространенные во всем мире патроны 22LR (5,6 мм кольцевого воспламенения). Барабан револьвера вмещает 8 таких патронов. Удаление стреляных гильз производится автоматически при «переламывании» рамки револьвера.
Прицельные приспособления — регулируемые. Они включают мушку и регулируемый в двух плоскостях целик.

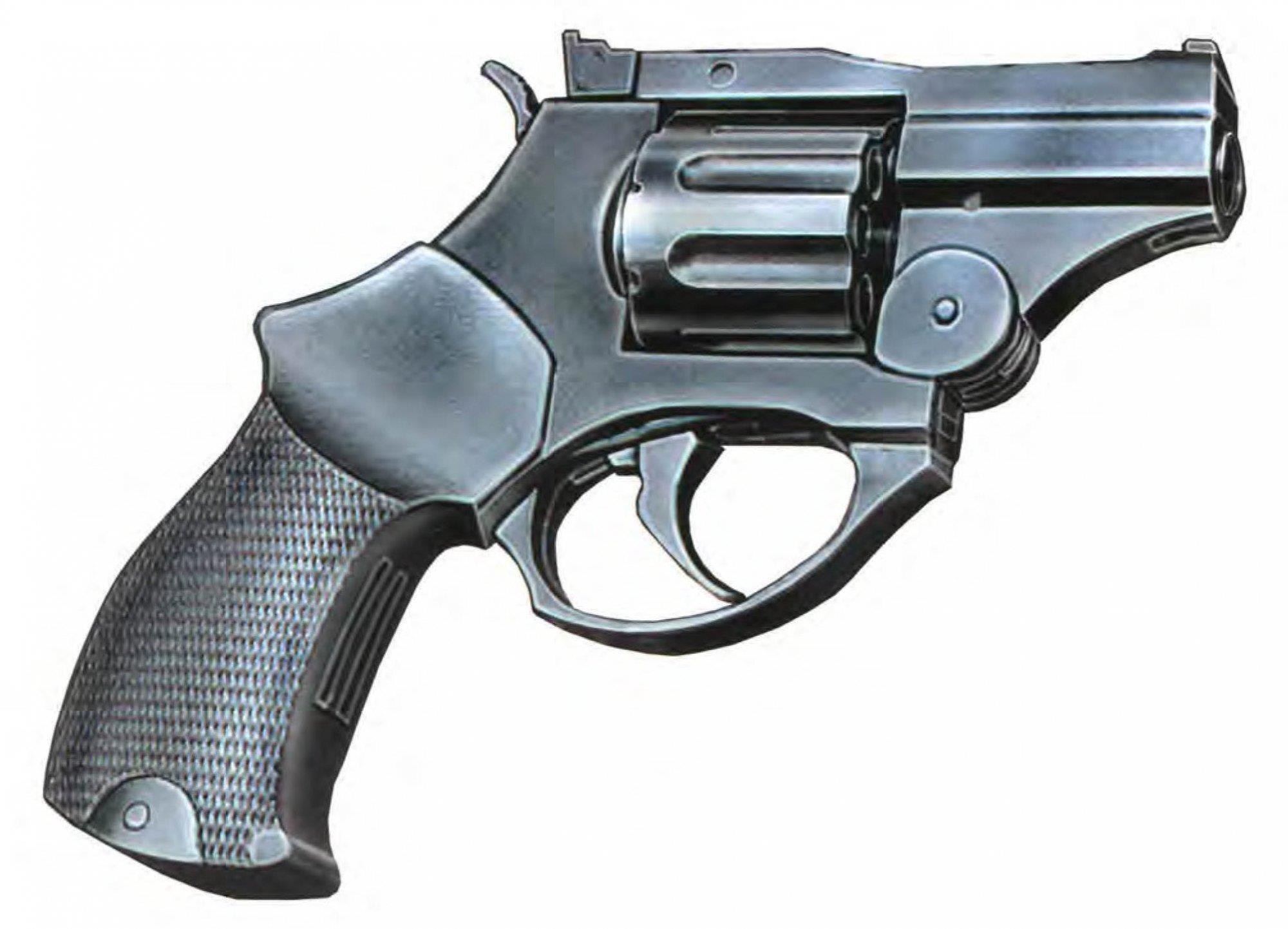

8. Револьвер ОЦ-01 «Кобальт»

Револьвер ОЦ-01 «Кобальт» был разработан в начале 1990-х годов И.Я. Стечкиным и Б.В. Авраамовым на ЦКИБСОО (позже вошло в состав КБП) в рамках конкурса МФД РСФСР «Кобальт» и в 1992 году принят на вооружение МВД под обозначением РСА (Револьвер Стечкина-Авраамова).

Стоит отметить, что в качестве оружия для милиции РСА большого распространения не получил — при сравнимых со штатным пистолетом ПМ боевыми качествами, ОЦ-01 «Кобальт» обладает большими габаритами и массой, но меньшим боезапасом.

Первые 200 единиц были произведены в ЦКИБСОО, но после выпуск переместили на ЗМЗ (г. Златоуст, Челябинская обл.) и завод «Металлист» (г. Уральск, Казахстан).

С технической точки зрения ОЦ-01 «Кобальт» представляет собой классический револьвер с цельной рамкой, выполненной из алюминиевого сплава. Из стали изготовлен только ствол и барабан. Питание патронами осуществляется от барабана емкостью 6 патронов, для перезаряжания барабан откидывается влево. Стоит отметить, что, поскольку РСА рассчитан на пистолетные патроны — 9×18 ПМ, лишенные закраины, то для заряжание используются плоские обоймы на 6 патронов. Выброс гильз осуществляется одновременно, при помощи экстрактора. Впрочем, возможно и одиночное заряжание патронов, но в этом случае и экстракция гильз осуществляется по-одиночке.

УСМ куркового типа, двойного действия. Прицельные приспособления мушка и фиксированный целик. В конструкции предусмотрен автоматический предохранитель, исключающий выстрел при неполностью выжатом спусковом крючке.

Револьвер РСА выпускался в следующих модификациях:

ОЦ-01 «Кобальт» — модель первого выпуска, отличались полигональной нарезкой ствола.

ТКБ-0216 — серийная модель, с традиционной нарезкой ствола.

ОЦ-01С ( ТКБ-0216С) — служебная модель, под патрон 9×17 мм.

ТКБ-0216Т «Агент» — травматическая модификация, под патрон .380 ME GUM, снята с производства после отказа сертификации патрона.

Как было отмечено выше, РСА широкого распространения не получил, хотя в конструкции и был заложен потенциал, направленный на использование более мощных патронов, он так и остался нереализованным.

Револьверы РСА ограниченно состоят на вооружении некоторых силовых структур РФ (ФСИН, Министерство сельского хозяйства и т.д.) и таможенной службы Казахстана.

Тактико-технические характеристики:

Применяемый патрон 9×18 мм ПМ, 9×17 мм
Вес 820 гр.
Длина 200 мм
Длина ствола 75 мм
Прицельная дальность 25 м
Емкость барабана 6

9. Револьвер Р-92

Российский револьвер Р-92 его модификация Р-92КС относятся к 9-ти мм оружию и наравне с револьвером ОЦ-01 поставляется за границу. Хотя трудно представить, что Р-92 сможет конкурировать с такими именитыми компаниями как «Кольт» и «Смит-Вессон».

Револьвер Р-92 был разработан в тульском КБП и состоит на вооружении прокуратуры РФ, с 2002 году небольшое количество Р-92 было передано подразделениям вневедомственной охраны МВД.

Технические характеристики:

Калибр: 9 мм; Масса оружия: 520 гр; Длина оружия: 157 мм; Емкость барабана: 5 патронов; Патрон: 9×18 мм. Эффективная дальность стрельбы: 25 м.

Конструктивные особенности

Емкость барабана Р-92 рассчитана на 5 патронов калибра 9×18 мм, также возможно использовать патроны 9×17 «Брайнинг» в модификации Р-92С. Патроны упакованы в звездчатую обойму, благодаря чему возможно одновременное извлечение стрелянных гильз. Заряжать патроны возможно и без обоймы, но в этом случае придется поочередно извлекать каждую гильзу. При изготовлении револьвера использовались преимущественно «легкие» сплавы, при этом барабан и ствол выполнены из легированной стали. Рама и ствол соединены между собой при помощи пресса.

Прицельное устройство максимально упрощено, сделано это для снижения стоимости оружия и облегчения технологии изготовления. Целик не регулируемый, отлит на задней поверхности рамы, мушка тоже отлита. Компактные размеры револьвера позволяют использовать его в качестве скрытого оружия, под одеждой он не сильно выделяется.

Компоновка револьвера не совсем удобна для стрельбы, ось ствола располагается высоко над рукой стрелка, из-за чего при выстреле револьвер сильно задирает «нос».

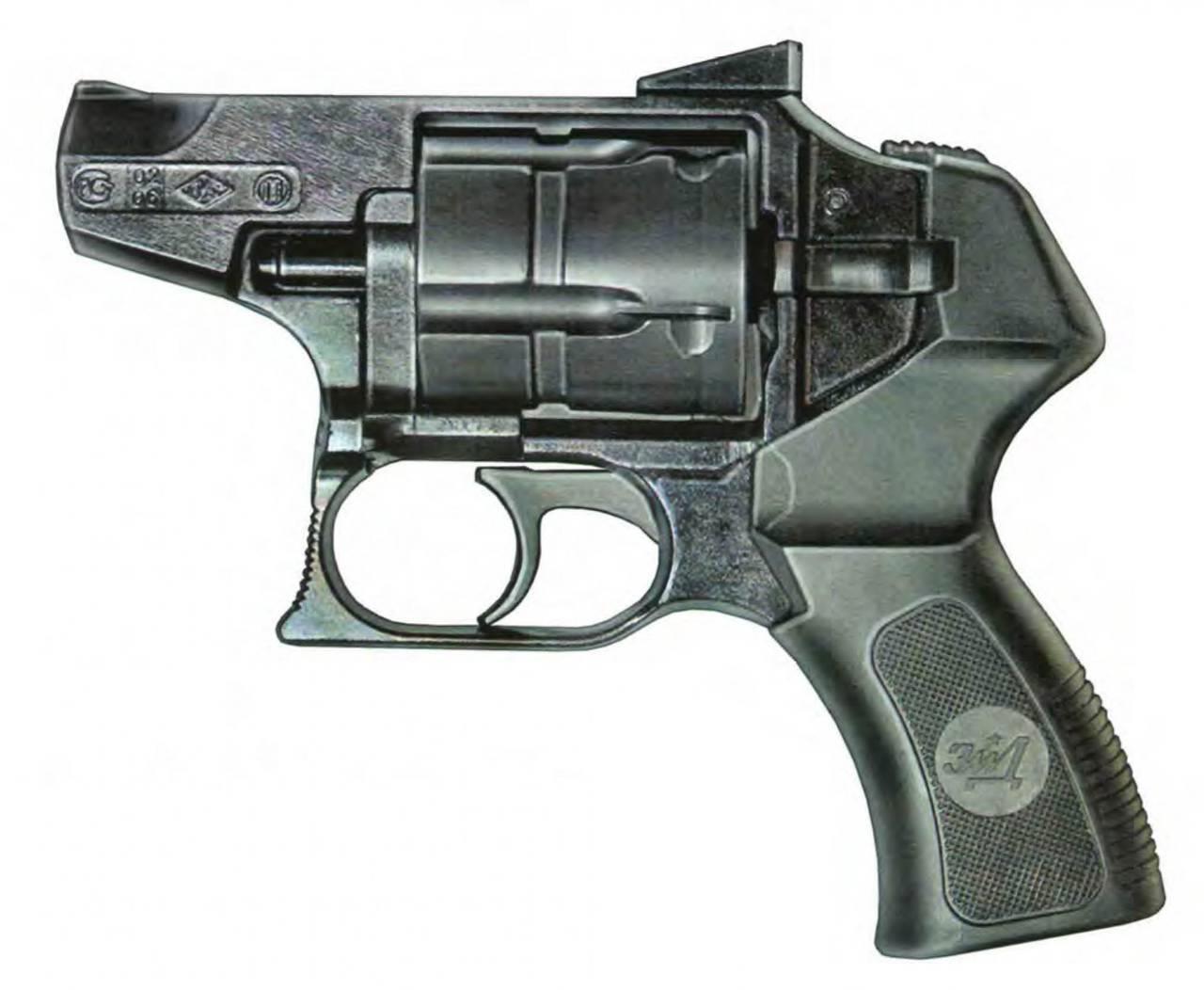

10. Револьвер «Удар»

Револьвер У-94 «Удар» был разработан в Тульском КБ Приборостроения в середине 1990х годов в рамках программы «Удар», подразумевавшей создание короткоствольного личного оружия для подразделений МВД, обладавшего высоким останавливающим действием, и возможностью использовать боеприпасы различного типа.

У-94 «Удар» представляет собой револьвер с цельной рамкой, и одновременной экстракцией всех гильз из откидного влево барабана. УСМ курковый, двойного действия, с полускрытым курком (головка курка доступна только через вырез в рамке сверху, что позволяет при необходимости взвести курок вручную и при этом исключает возможность зацепиться выступающей спицей курка за элементы одежды или снаряжения при быстром извлечении оружия). Прицельные приспособления простейшего типа — фиксированные мушка и целик.

Для револьвера У-94 «Удар» были разработаны патроны на базе охотничьего боеприпаса 32го калибра, в числе которых: пулевые стальные и свинцовые, картечный боеприпас, а так же патроны нелетательного действия, дробовой, шумовой и пирожидкостный патрон.

На основе У-94 были созданы: служебный револьвер У-94С под укороченный патрон уменьшенной мощности, а также травматический служебный револьвер У-94ТС, и гражданский травматический револьвер «Ратник».

Стоит отметить, что револьвер У-94 «Удар», как и остальные участники конкурса, так и не нашел признания и распространения в МВД или других силовых структурах.

Тактико-технические характеристики

Применяемый патрон 12,3×50R, 12,3×22R
Длина, мм 173
Вес без патронов, г 920
Прицельная дальность, м 50
Емкость барабана 5
