Легкий след Сталинской кувалды.

Хороший человек и умелый поисковик недавно удивил:

"Как  уже стало при ковидле привычно, ездим недалеко и ненадолго. Круг наших  поисков ограничен радиусом в сотню километров, при выезде на полный  день, или полусотней, при выезде на пару часиков. Весь этот район давно  превращен коллегами в выжженную землю, то бишь безжалостно перекопан.  Есть, правда, несколько интересных болот, но соваться туда при 25+ мы  боимся, увы, уже не юные спортсмены.

  В  тот раз поехал вообще один «напогулять» и пошатался по окрестностям  Невской Дубровки, благо ехать до дома всего час. Как и в любых жестоко  перекопанных местах, там можно ещё что-то найти, но технологии поиска  нужно выбирать с оглядкой на труды прежних поколений чёрных и красных  копателей, бороздивших эти места.

  В  общем, иду и посвистываю прибором, делая шурфики там, где трели прибора  особенно приятны. В одном из распадков попался сигнал нечастый. Похоже  на латунный винтовочный отстрел, но немного не такой – цифры бьют выше.  Подумал, может авиация чего-то насыпала – сигнал похож на отстрел пушки  ШВАК. Копнул. Выскочили две такие штуки. Дома их помыл и рассмотрел.

Слева для оценки размера гильза 7.92х57 Маузер 7.92, справа – две находки.

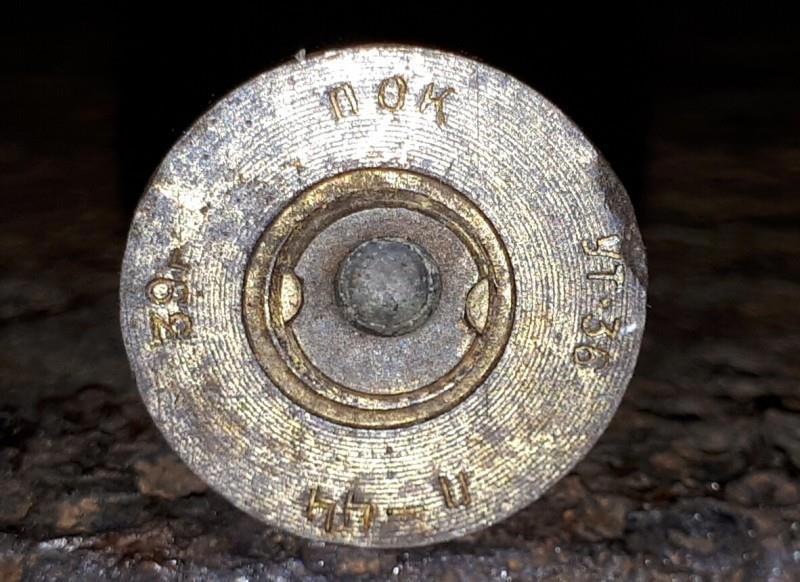

Донца, маркировки читабельны. УТ-36, год выпуска 39 и 41-й. Клейма заводов.

Конструкция  весьма напоминает гильзу к стрелковому оружию, но отличается  массивностью и наличием некого внутреннего устройства у донца. В дне  размещен капсюль-воспламенитель, пробитый, как мы видим, в обоих  случаях. След ударника совершенно разный – выстрелы явно были сделаны из  разных  стволов. Заводы изготовители тоже разные, это заметно по  способу кернения капсюлей. Вес каждого изделия 35 грамм, куда тяжелее  гильзы стрелковки, Маузер, к примеру, весит 12 грамм. Мне и раньше  попадались подобные штуки, но ни разу с ними не заморачивался, а тут, в  жару, всё равно серьезно копать невозможно, – решил разобраться.  Захотелось понять, из чего же эдакого здесь стреляли.

  В  результате получил одно из самых нудных интернет-исследований в своей  практике, - в сети полно попсы, а вот детальной военно-технической  информации, особенно, исторической почти нет. Но обо всём по-порядку.

  К  артиллерийским орудиям существует два типа выстрелов, - выстрелы,  имеющие гильзу и выстрелы безгильзовые. В гильзовых выстрелах порох  воспламеняется либо простым капсюлем-воспламенителем, практически таким  же, как в патроне к стрелковому оружию, либо при помощи капсюльной  втулки (КВ). В сущности, это небольшая резьбовая втулка, которая  вкручивается в дно артиллерийской гильзы и содержит в себе тот же  капсюль-воспламенитель и небольшой пороховой заряд для более надёжного  поджёга основного порохового заряда размещенного в гильзе.

Использование  КВ позволяет собирать стреляные гильзы, менять в них втулки и применять  повторно, для комплектации новых выстрелов.

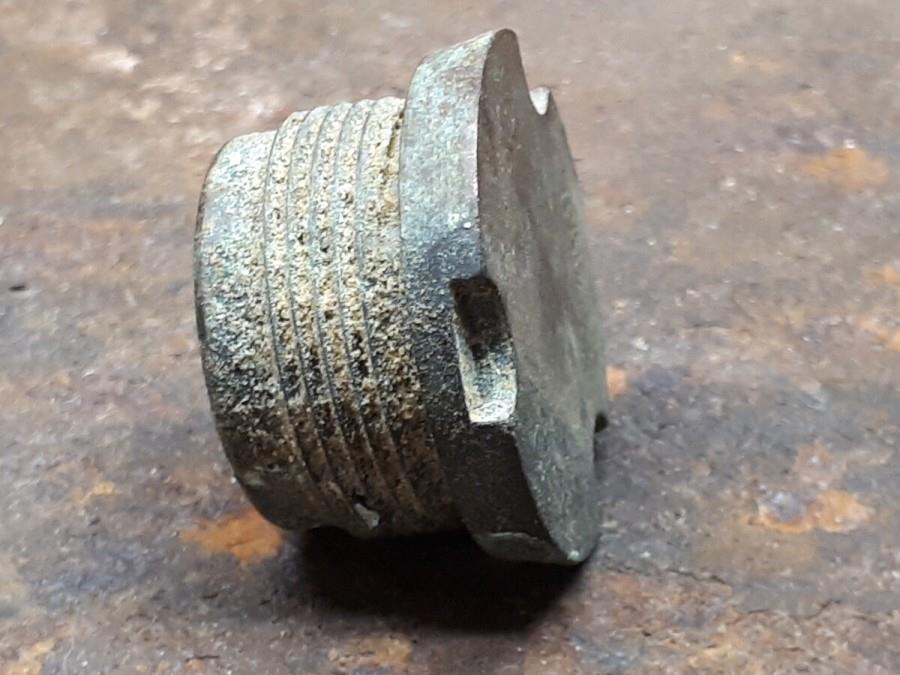

Капсюльная втулка С/12 nA, применявшаяся в немецких артиллерийских гильзах к самым распространенным орудиям Вермахта - пехотному орудию 7,5 cmLeIG-18 и лёгкой полевой гаубице 10,5 cmLeFH-18

В  принципе, устройство «патронника» и ударника орудия, имеющего гильзовый  выстрел, ничем не отличается от устройства обычной стрелковки.

Обнаруженные  штуки напоминали капсюльные втулки, но явно ими не являлись – нет  резьбы. Что остается? Только, беpгильзовые боеприпасы. В  них пороховой заряд содержится в картузах – полотняных  мешках-контейнерах. Соответственно, ни капсюль вставить, не капсюльную  втулку вкрутить некуда. Воспламенение порохового заряда в этих орудиях  происходит занятно.

В  затворе орудия реализовано стреляющее приспособление, представляющее из  себя миниатюрное орудие, которые стреляет сквозь тело затвора  по  картузу с порохом холостым патроном, струя огня от которого картуз и  зажигает. Для выстрела применяются так называемые «ударные трубки» (УТ),  как раз такие штуки и стали на сей раз моей добычей.
Массивность  ударной трубке нужна, потому, что в процессе выстрела из орудия  развивается гораздо более высокое давление, чем в стрелковке. Внутреннее  устройство УТ включает элементы, «расклинивающие» её изнутри при  производстве выстрела, что предотвращает прорыв пороховых газов из  затвора через стреляющее приспособление.

Горизонтальный разрез затвора пушки 152 мм БР-2. Конструкция поршневого затвора аналогична гаубице Б-4.

Теперь  про УТ-36. Эти ударные трубки применялись в орудиях «Большого  триплекса», или триплекса большой мощности, принятого на вооружение  советской артиллерии РГК перед войной:

- 203 мм гаубице Б-4 обр. 1931 года;
- 152 мм пушке БР-2 обр. 1935 года;
- 280 мм мортире БР-5 обр. 1939 года.

Все  эти орудия были унифицированы и имели аналогичные поршневые затворы и  стреляющие приспособления, использующие ударные трубки УТ-36.

БР-2  и БР-5 были весьма малосерийными - всего произведено 40 БР-2 и 48 БР-5.  До войны их толком отработать и освоить в производстве не успели, а  позже их заводы-изготовители стали либо прифронтовыми (ленинградский  «Большевик» и сталинградские «Баррикады») или попали под оккупацию  (Краматорский НКЗ).
Занятно  было бы привязать найденные УТ-36 именно к этим агрегатам, но, увы, их  наличие на ЛенФронте было единичным и в этом месте они вряд ли  отметились.

Остаётся  гаубица Б-4. Ей в производстве повезло намного больше – их изготовили  свыше тысячи штук. Предварительно удалось подтвердить наличие гаубиц Б-4  в этом районе в 1943-м году - орудия принадлежали 1155 п.а.п. (пушечный  артиллерийский полк). Также, под вопросом пока остается наличие пары  Б-4 в 1-м дивизионе 577 г.а.п. (гаубичный артиллерийский полк),  приданном осенью 1941-го войскам Невской Оперативной Группы (НОГ) в этом  же районе.

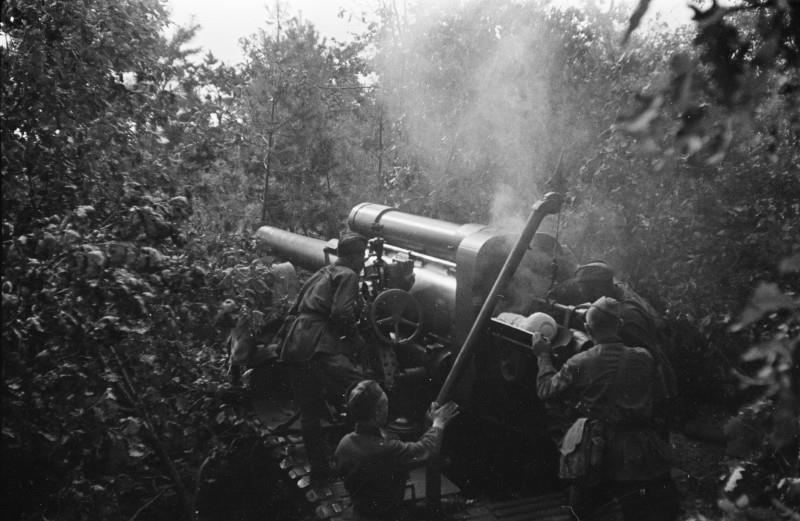

Гаубица  дивизиона РГК Б-4 ведет огонь по укреплениям линии VT. Июнь 1944 года,  Карельский перешеек. Фото Семена Осиповича Фридлянда.

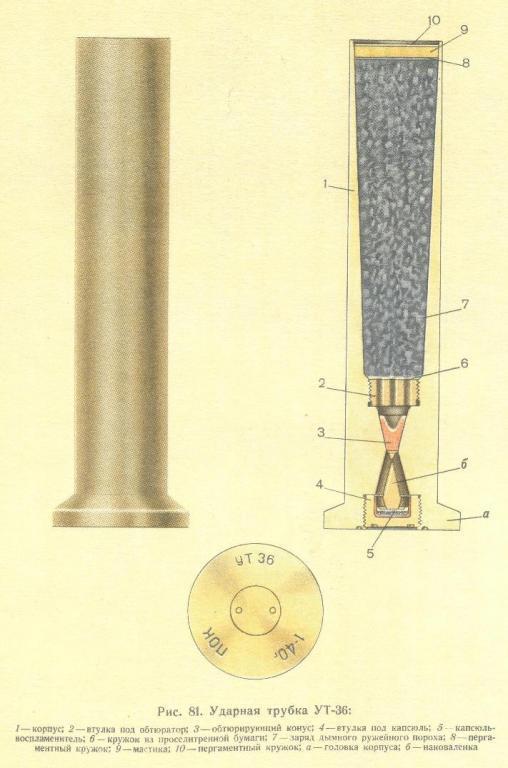

Про УТ-36 в «Курсе артиллерии» 1949 года пишут, что она «предназначается  для воспламенения боевых зарядов выстрелов раздельного картузного  заряжания орудий калибра от 152 мм и выше (преимущественно для 152-мм  пушки обр. 1935 и 203-мм гаубицы обр. 1931 г.), в затворе которых  имеется стреляющее приспособление».

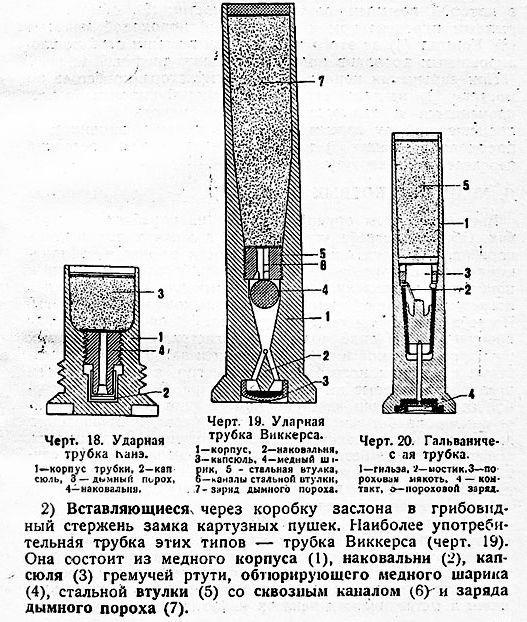

У моряков (305-мм/52, 130-мм/55, 120-мм/50), и по идее в 305-мм гаубице 1915 года должна быть трубка Виккерса.

Вот с правого берега Невы (602 батарея 302 дивизиона — как раз  120-мм/50) фотография. Хорошо видно, как замковый вкладывает трубку, и  на нем — пояс для трубок:

Принадлежность  этих отстрелянных ударных трубок к «Сталинской кувалде» наиболее  вероятна. Если удачно попадутся документы(пока с ЖБД и БЧС артиллеристов  на «Подвиге» информации не густо) можно будет точно определить часть.

Это  я все к чему? Не ленитесь разбираться с разными загадочными железяками.  Результаты бывают весьма неожиданными и познавательными.
