Штат батареи 122-мм орудий артполка стрелковой дивизии.

В дивизионную артиллерию РККА входили также и 122-мм гаубицы. Штат такой батареи я и хочу рассмотреть. Батарея входила в состав дивизиона артполка, соответственно в артиллерийском полку стрелковой дивизии штата №4/400 от 05.04.1941 г. было два дивизиона и две гаубичных батареи. Был ещё и гаубичный полк на мехтяге, но его пока трогать не буду.

Сначала рассмотрю штат, а потом остановлюсь на особенностях.

Батарея 122-мм гаубиц.

Командир батареи - капитан (пистолет, бинокль, компас, циркуль). Верховая лошадь.

Зам.командира батареи - ст. лейтенант (пистолет-пулемёт, бинокль, компас, циркуль). Верховая лошадь.

Политрук - политрук (пистолет-пулемёт, компас). Верховая лошадь.

Фельдшер - ст. военфельдшер (пистолет). Верховая лошадь.

Вет.фельдшер - ст. ветвоенфельдшер (пистолет). Верховая лошадь.

Писарь - рядовой (карабин).

Кузнец - рядовой (безоружен).

Фуражир - рядовой (безоружен).

Взвод управления.

Командир взвода - лейтенант (пистолет, бинокль, компас, циркуль). Верховая лошадь.

Отделение разведки.

Командир отделения - сержант (ППД-40, бинокль, компас). Верховая лошадь.

10 разведчиков - (10 карабинов). 10 верховых лошадей.

Отделение радиосвязи.

Командир - ст. сержант (пистолет, компас).

Два старших телефониста-радиотелефониста - сержанты (2 карабина, 2 компаса).

Три телефониста-радиотелефониста - рядовые (3 карабина). 3 радиостанции.

Повозочный - рядовой (карабин).

Отделение телефонной связи.

Командир отделения - сержант (ППД-40, компас).

11 телефонистов - рядовые (карабины).

Повозочный - рядовой (карабин).

Два огневых взвода.

Командир взвода - лейтенант (пистолет, бинокль, компас, циркуль). Верховая лошадь.

Старший ездовой - мл. сержант (карабин, компас). Верховая лошадь.

Ручной пулемёт ДП-27.

Два расчёта 122-мм гаубицы, в каждом:

3 сержанта, 11 рядовых. (2 пистолета, 1 пистолет-пулемёт, 12 карабинов). 122-мм гаубица М-30 или образца 1910/30 гг. Запряжка из 6 или 8 артиллерийских лошадей с передком. 2 пароконные повозки. 3 верховых лошади.

Артиллеристов в расчёте всего 8 человек. 6 ездовых при лошадях, многовато народу задействовано в транспортировке.

Здесь есть некоторые несущественные различия, поэтому сначала расчёт М-30.

Командир орудия - сержант (пистолет-пулемёт, бинокль, компас). Верховая лошадь.

Зам. командира он же наводчик - мл. сержант (пистолет, компас). Верховая лошадь.

Второй наводчик - мл. сержант (пистолет, компас). Верховая лошадь.

Заряжающий - рядовой (карабин).

Замковый - рядовой (карабин).

Установщик или снарядный - рядовой (карабин).

Подносчик - рядовой (карабин).

Подносчик - рядовой (карабин).

"Отделение тяги."

Четыре ездовых - рядовые (4 карабина).

Два повозочных - рядовые (2 карабина).

Расчёт гаубицы образца 1910/30 гг.

Командир орудия - сержант (пистолет-пулемёт, бинокль, компас). Верховая лошадь.

Зам. командира он же наводчик - мл. сержант (пистолет, компас). Верховая лошадь.

Заряжающий - рядовой (карабин).

Замковый - рядовой (карабин).

Правильный - рядовой (карабин).

Установщик или снарядный - рядовой (карабин).

Ящичный - рядовой (карабин).

Ящичный - рядовой (карабин).

Ящичные - не потому что сидят на ящике и курят, когда другие работают. Это подносчики, которые таскают снаряды из зарядного ящика или из ровика, где укрыты боеприпасы.

Ну и всё то же - "Отделение тяги."

Четыре ездовых - рядовые (4 карабина).

Два повозочных - рядовые (2 карабина).

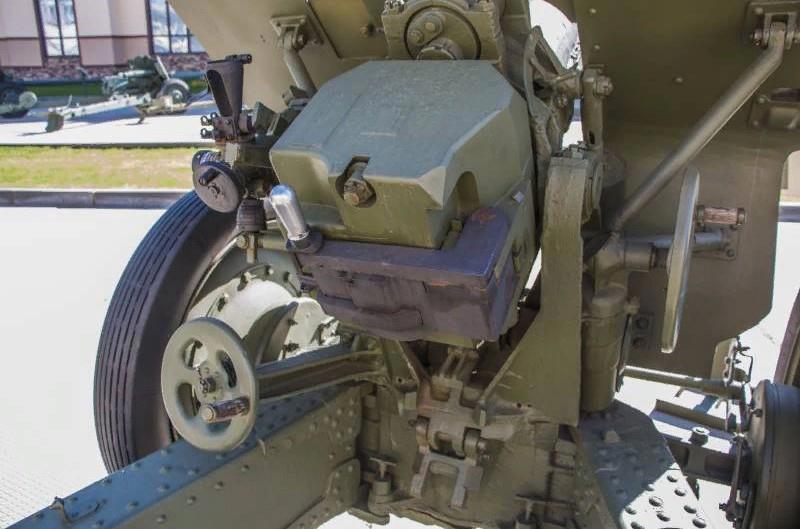

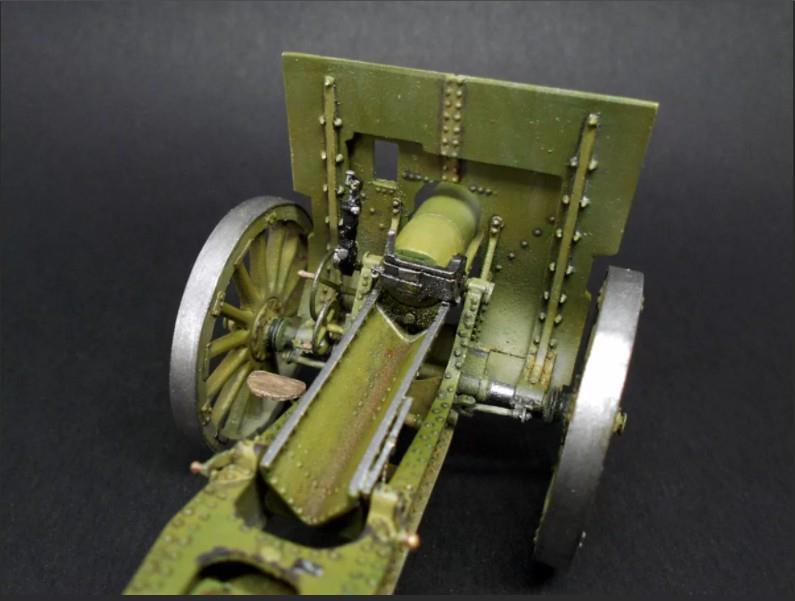

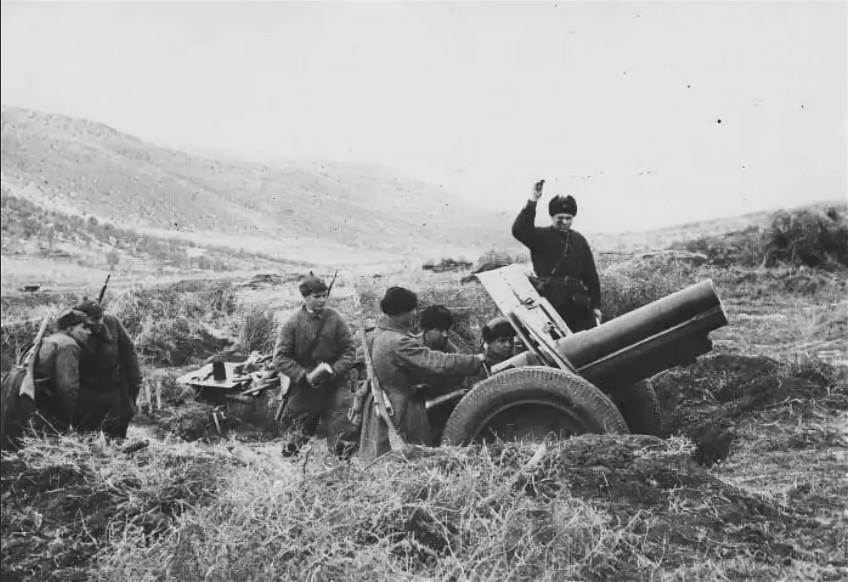

Здесь хорошо видно, что маховички наводки слева от ствола орудия, так что наводчик - один. Но ему нужен помощник, который наводит гаубицу по горизонтали, таская за однобрусный лафет. И он есть - правИльный называется. Остальные стоят и курят в сторонке, пока он корячится - подсказывают как лучше пихать. А рвёт пуп бедолага потому, что угол горизонтального обстрела всего ничего - 4,74 градуса "по Цельсию".

Кстати. В гаубичном полку, где дивизион на мехтяге в расчёте орудия только 8 человек, плюсом 4 тракториста в батарее, и как не странно не одной лошади. Получается в лёгком артполку были только гаубицы образца 1910/30 годов.

ТТХ 122-мм гаубицы образца 1910/30 годов:

Калибр, мм: 122 (121,92)

Максимальная дальность огня гранатой ОФ-462, м: 8 875

Масса орудия
в походном положении, кг: 2510 (с передком)
в боевом положении, кг: 1466

Время перевода в боевое положение, сек: 30-40

Углы обстрела, град.
— возвышения (макс): 45
— снижения (мин): -3
— горизонтальный: 4,74

Расчет, чел: 8

Скорострельность, выстр/мин: 5-6

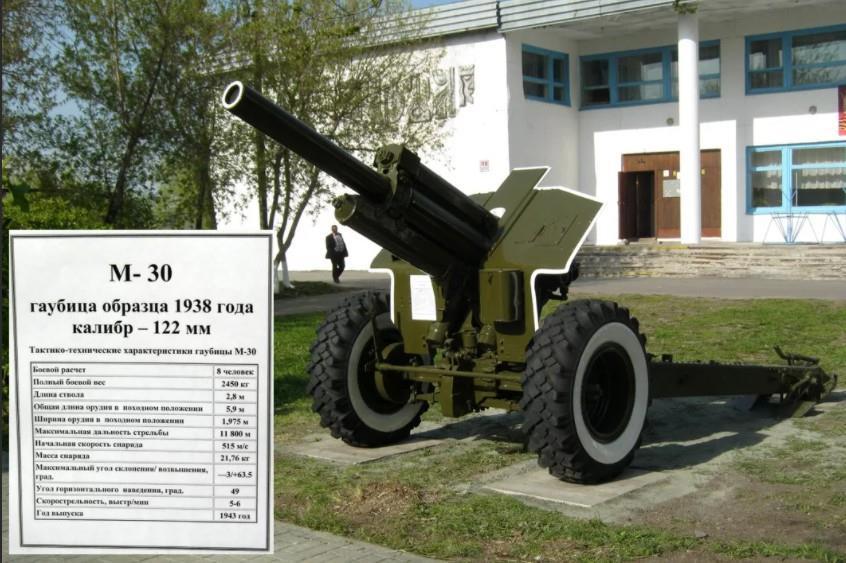

У М-30 показатели лучше.

В том числе и масса. Всего лишь на тонну больше. Но ну его в баню, эту лишнюю тонну ворочать.

Хорошо видно, что рулить лучше двоим, особенно когда стрелять нужно беглым огнём - 6, а не 5 выстрелов в минуту.

Ещё несколько фото.

Коняги устали и разбежались. Пришлось на грузовике везти.

Беглый огонь.

Маскировка.

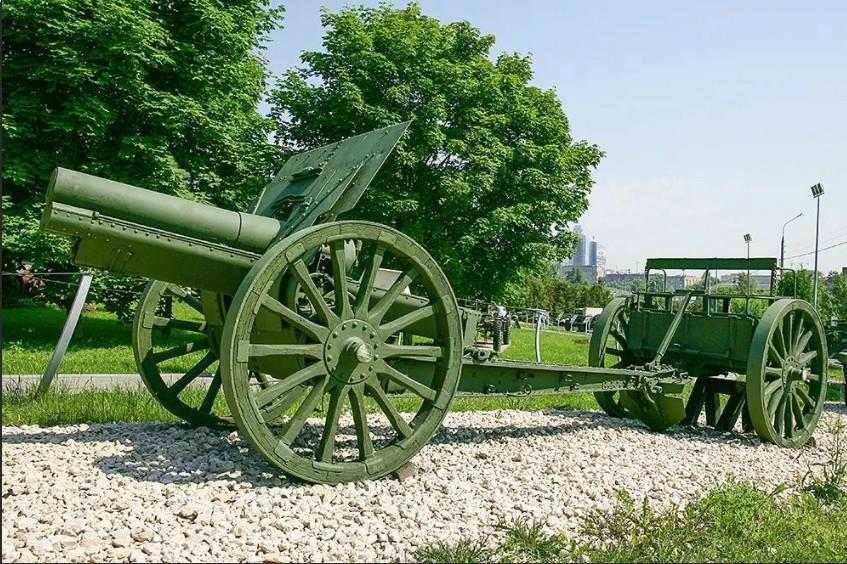

С передком.

Эта гаубица стоит у меня за огородом.

Можно подойти, потрогать, покрутить за маховики и куда-нибудь навести.

Можно и бахнуть, и покатать орудие, но это смотря сколько выпьешь...

Вроде всё. Ежели кто заметит ошибки, прошу не держать в себе, подсказать, чтобы исправить.

Немного про тягу.

Здесь 122-мм гаубицу образца 1910/30 годов тянет всё-таки восьмёрка лошадей.

Сталинец тащит М-30 с передком.

СТЗ-5 с УСВ.

Ещё один сталинец тащит прицеп и какое-то орудие.

Пока всё, что нашёл на скорую руку.
