прямо со скана - авто-векторизация - минусы часто превышают преимущества. но это возможно.

Многие (особенно снова те, кто прекрасно рисует, но только начинает в цифре) спрашивают меня про векторизацию. И все время норовят сунуть в этот процесс сырой скан. Потом жалуются, что их результаты не удовлетворили (а то!) И вот спрашивают, как быть?

Мы попробуем именно это и сделать. Прогнать исходный скан рисунка через "автоматику" и увидим, что получится. Сделаем исходник посложнее.

***

Маленькое отступление - не забываем, что вообще-то можно:

1) подготовить заранее скан, сделать его более гладким уже. Раньше их особенно тщательно "заливали" какой-нибудь тушью. Ну в разном всяком Фотошопе можно. Я в недавних постах достаточно подробно рассказывал.

2) надрисовать вручную. Прекрасно получается. И не так уж долго.

3) есть ещё "ручные" инструменты для разглаживания контуров. Там надо водить по неровному краю такой кистью.

Однако такое часто становится непреодолимым препятствием. Видимо какие-то инстинкты. Хочется сразу чуда. И постоянно это вот стремление рисунок сразу сканом в векторизатор...

И выньте вам результат. Ннну. Окей... В принципе это возможно. Продвинутые фрики, бывает, так делают.

***

Попробуем же с сырым сканом. Вот я сделал рисуночек специально с более неровной поверхностью и шариковой ручкой

Такие результаты выдает автотрейс (авто-векторизация):

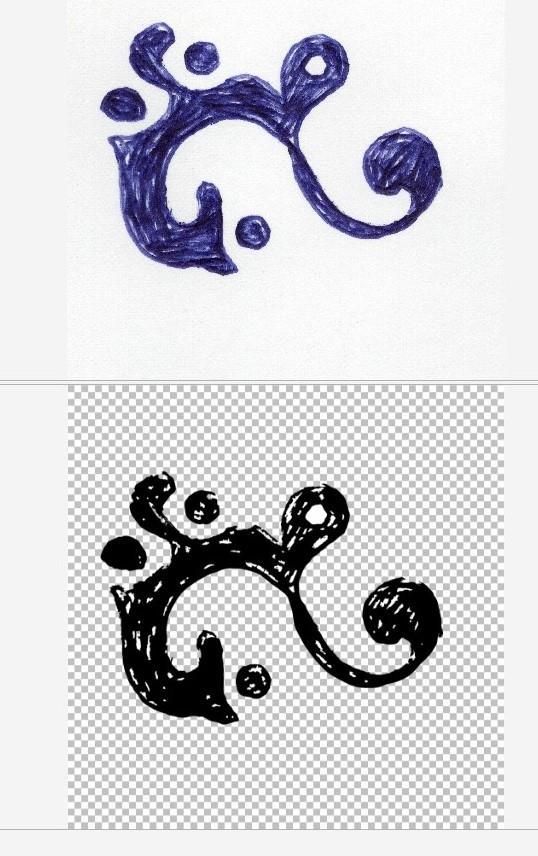

Сверху так было, снизу как стало.


Вот в ЧБ модус переключил.

Можно ещё играть с настройками, получается по-разному, сглаживание чуть посильнее и всё такое…

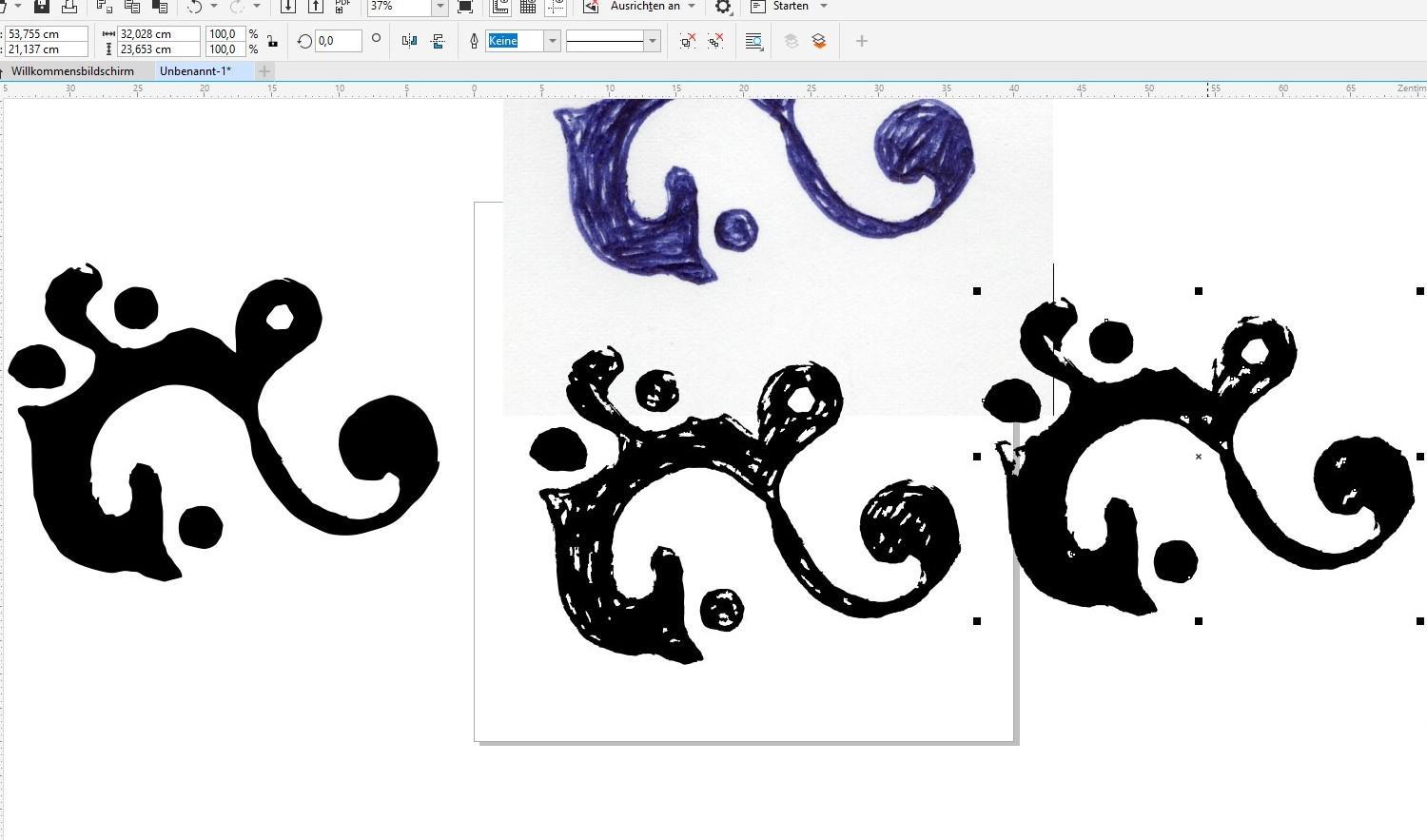

Обычно использую чб для таких операций. Ну вот выдало мне так, три вариации покажу из моих проб.

Что мы имеем. Такие вот грубые рваные и излишне подробные формы. Часто ещё и из множества объектов.

Теперь это придется дорабатывать. Вот честно - в ручную вы бы быстрее обвели, чем сейчас чистить

Окей, я разок-другой возьмусь.

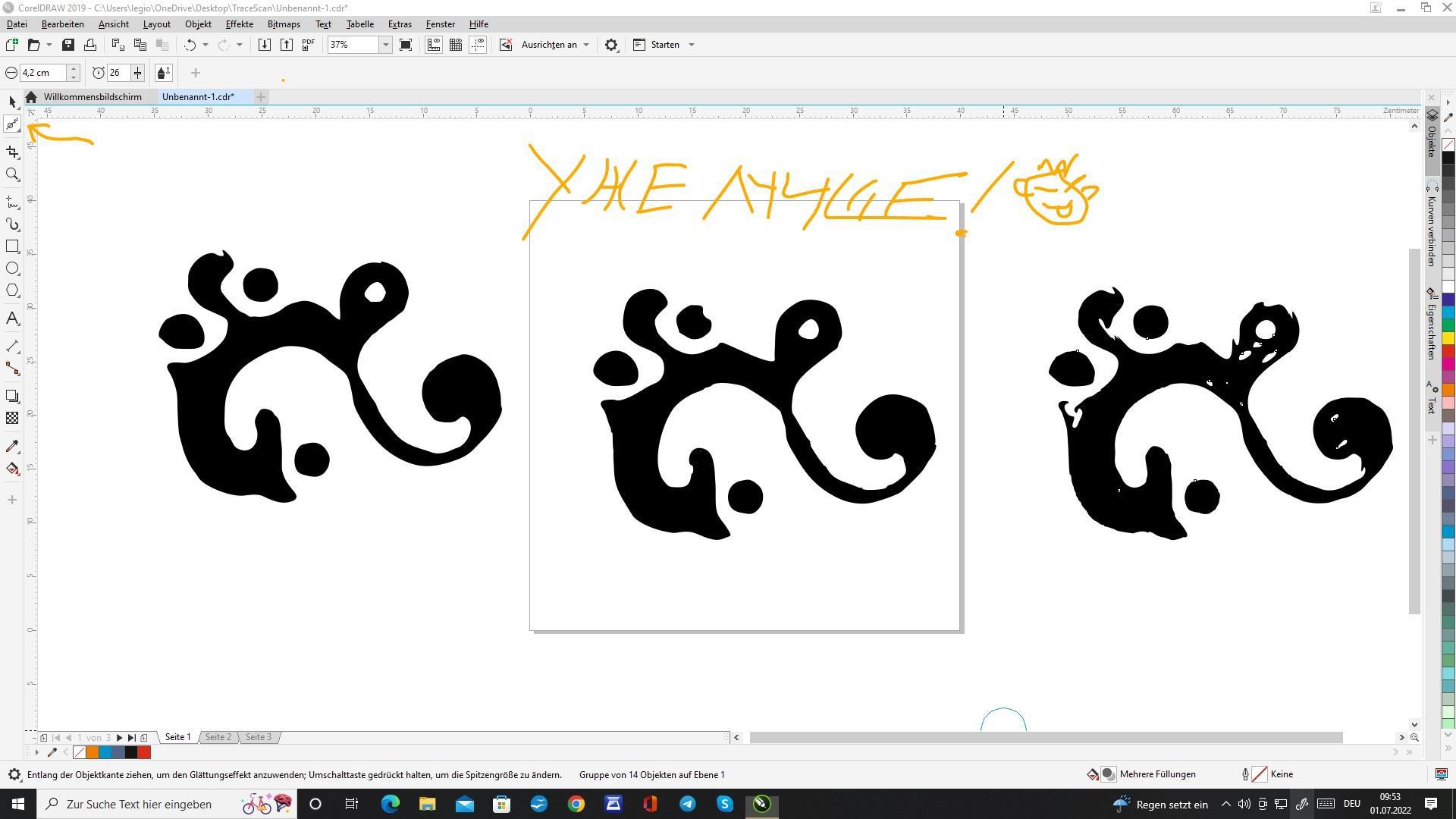

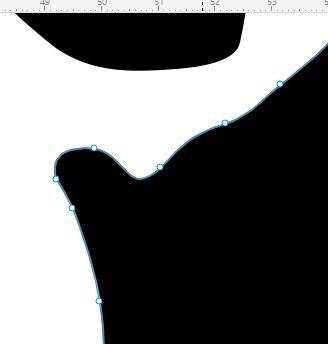

В первых - вот эти формы, хоть они и очень капутые прекрасно поправится с инструментами для мануального разглаживания. Есть в Adobe Illustrator, Corel Draw, возможно и в других программах. Там такой инструмент, называется по разному...что то типа "разглаживание" ну им и водим по контуру.

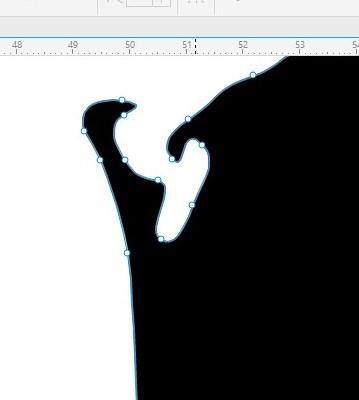

можно и дальше возюкать, но эти остатки - снова можно вручную пару лишних узлов стереть-подтянуть и будет гладко.

(Опять же - по времени столько же потратите на просто мышкой обкликать -обвести)

 Хорошо работает, ну разве что, когда у вас очень подробная графика, вот типа моих раскрасок иногда ... То хочется "разом" через "автоматически" - что этот пост и пишу.

Вернёмся к таким способам...

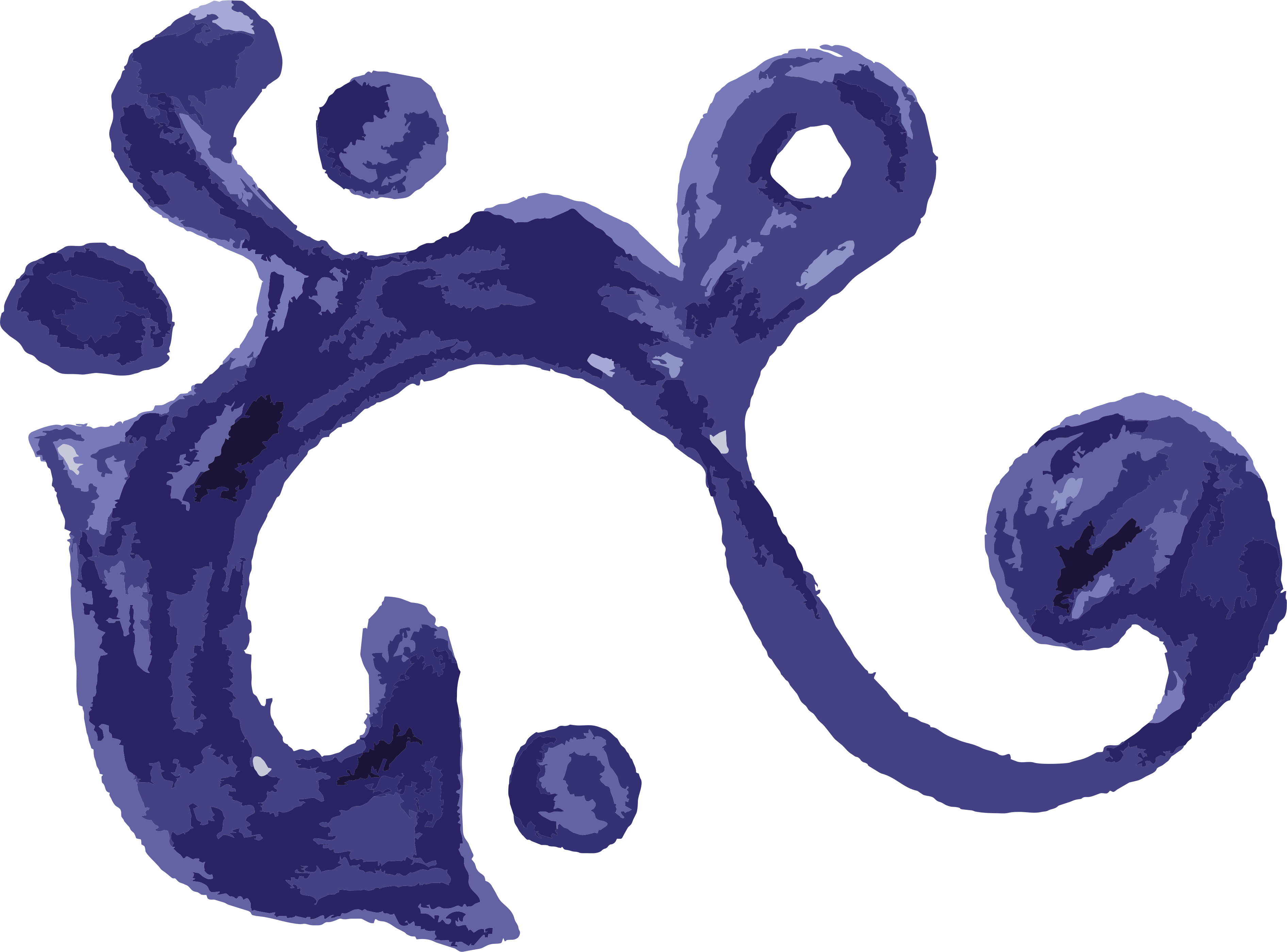

Я подумал, и взял в этот раз даже цветной вариант:

И добился такого результата, см ниже.

Я разгруппировал все объекты. Это была группа из вот таких цветных лоскутков.

В этом случае я просто дал команду соединить в один объект. Вышло плохо, какие-то дыры появились. Хоть и не должно было. Ну "отменил комбинацию" (другая команда, не разгруппировал, а другое) потом снова слил в один объект.

Потом выравнивал, тоже про это рассказ был. Добавлял-уменьшал количество узлов автоматическим движком. Ну и часть вручную докрутил.

***

Тут я все объекты и перекрасил в один цвет, снова превратил в пиксельную графику, снова отвекторизировал, потом ровнял, как выше было рассказано.

***

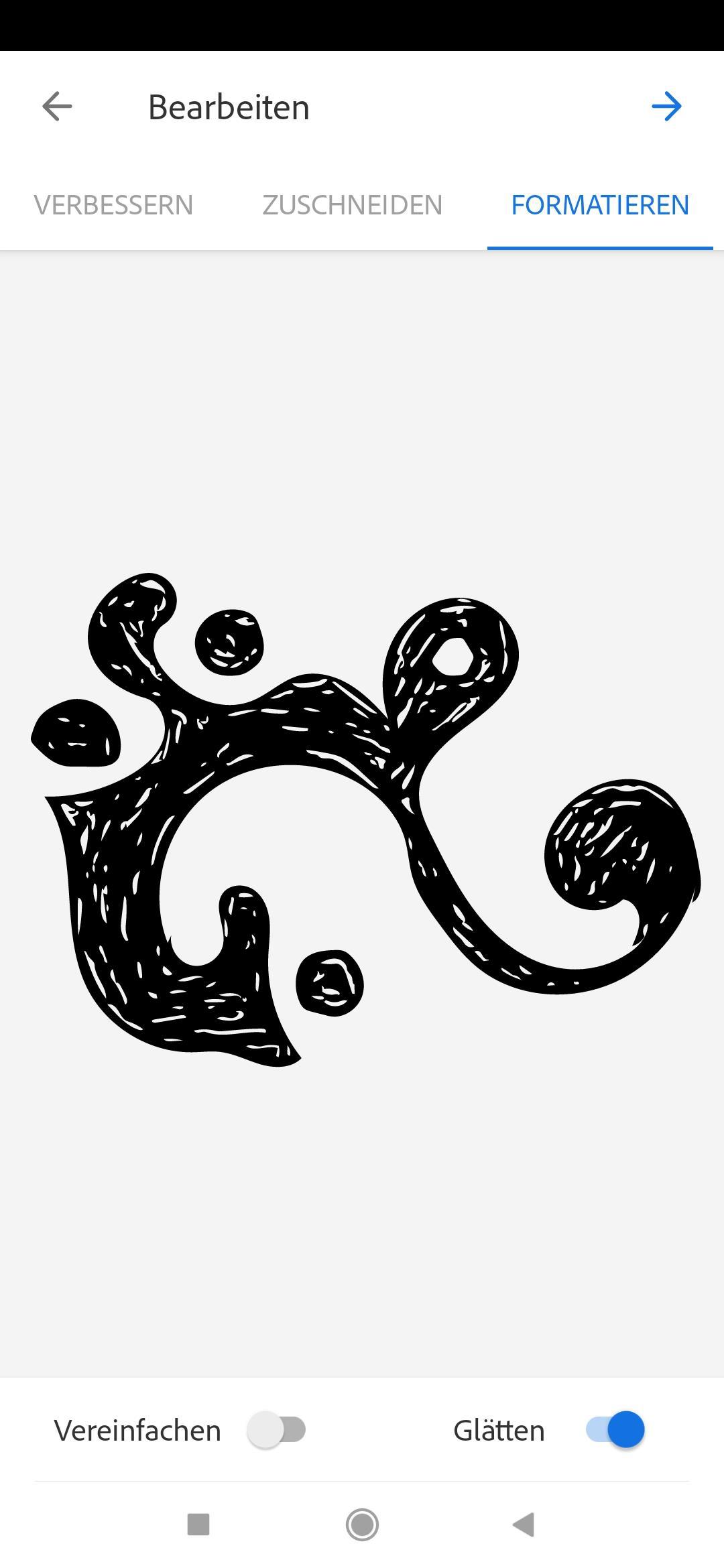

Вот результат из похожего приложения у меня на смартфоне:

Ну.  .тут тоже можно что то сделать.

Долго я пыхтел и там в приложении замазывал эти белые пятна и пару краешков осторожно ластиком. А так потом он вот так мило скруглил. Это приложение не точностью берет, а своим круглизмом

Ну что, это возможно - прямо со скана получить в результате гладкую графику. Вот, пожалуйста, я сделал это разными путями!

... да, оно получается, со всякими трючочками. И штучками. Ну это почти как заново нарисовать по подложке. С тем же успехом мог бы тыц тыц быстрее руками сделать.

***

Но мы не хотим руками, мы хотим автомат.

Как он работает - ну ищет края у пиксельном картинки и пытается по ним линию устроить. Чем она более гладкая, тем ему удачнее это удаётся.

Поэтому подготовив сначала наш скан с рисунком в пиксельном редакторе (недавно рассказывал как) ...

...вот хотя бы так уже достаточно...

...вы уже легко сделаете в автомате вот так:

Это будет быстрее и удобнее намного.

Возможно уже так совсем ровно получится сразу при настройках автотрейса, или там позже тоже несложно докруглить. И об этом я рассказывал сравнительно недавно.

***

Как и раньше - я рекомендую способ с " предварительным замачиванием", но возвращаясь к теме поста: сделать автотрейс почта со скана рисунка и получить в результате нужный вам ровный объект вы сможете, хоть и придется для этого немного попыхтеть-пошаманить. Поэтому, если есть возможность, сделать из исходников максимально четкую заготовку, то лучше её сделать все же. А потом отправлять в автотрейс.

Как делать такое "предварительное" - в моих предыдущих постах.

***
