Как доцент Алексеев крал панели

Доцент Виктор Иванович Алексеев - блистательный лектор, лучший из тех с кем меня сводила жизнь. Его конспект я храню по сей день - это предельно четкое и ясное изложение сопромата, которое можно издавать в качестве учебника, даже несмотря на запись дрожащей рукой бестолкового студента.

Среди прочих лекторских приемов доцент Алексеев изредка баловал нас байками, причем не просто так, а для лучшего усвоения материала.

В свои молодые годы Виктор Иванович попал практикантом на стройку, где на его участке, среди прочего, ставили бетонные козырьки над подъездами. Ничего особенного - консольная панель, прихватили сваркой, забетонировали и все.

Но только при одном условии - если панель поставили верхом вверх.

Дело в том, что бетон крайне плохо работает на растяжение и отлично - на сжатие. А любая консольная конструкция хоть немножко, но провисает незакрепленным краем. При этом верхняя поверхность панели растягивается, а нижняя сжимается. Именно поэтому консольные панели армируют только сверху - снизу прекрасно работает бетон, сверху все усилия на растяжение передаются на металл и все отличненько держится годами и десятилетиями.

Но стоит панель перевернуть...

Ве в буквальном смысле встает с головы на ноги - сжимается арматура, растягивается бетон, в нем появляются трещины.

В общем, первая панель упала через два дня.

Поскольку это был участок Алексеева, его назначили ответственным и отправили за новой панелью, но для перевозки выдали не панелевоз, не обычную бортовую машину, а самосвал с корытообразным кузовом.

Будучи в расстроенных чувствах, будущий доцент не проконтролировал погрузку и панель закинули в кузов арматурой вниз, причем так, что половина панели свешивалась за борт. Тт. строители и прочнисты уже поняли - растяжение снова действовало на неармированную часть бетона. Но мало того, перевозка в кузове и тряска создают динамическую нагрузку, от которой геморроя куда больше, чем от расчетной статической.

И когда самосвал подбросило на ухабе, раскололась вторая панель.

Начальство озверело и велело найти панель "где хочешь". Поскольку это были благословенные времена массового строительства, панель Алексеев "одолжил" у соседнего СМУ, скомандовав погрузку и тщательно проконтролировав, что вверх, а что вниз.

Более того, он застращал свои рабочих при установке и те поставили ее правильно, арматурой вверх. Но для гарантии, чтоб не упало, подперли свободный край панели лесами...

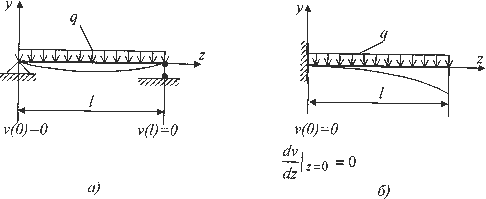

Оставим тт. строителей и прочнистов рыдать под столами, остальным поясним: с появлением второй опоры панель перестала работать как консольная и стала работать, как обычная двухопорная балка. То есть, провисать не с краю, а в середине, как любой мост или даже бельевая веревка. А при этом сжимается как раз верхняя поверхность, где арматура, а растягивается нижняя, где арматуры нет...

Третья панель рухнула через три дня.

Только с четвертого раза Алексеев насмерть запомнил, как работает консоль и двухопорка и с какой стороны у них должна быть арматура. И сумел передать это знание нам так, что мы запомнили после первого рассказа.
