Про финские "шарики"

У финнов во время Великой Отечественной имелись довольно оригинальные инженерные сооружения, так называемые "апельсины" или "шарики".

Это сферические бетонные убежища, предназначенные для укрытия бойцов от взрывов и осколков. Интерес же здесь представляет именно технология, по которой они изготовливались, позаимствованная финнами у американцев.

Для заливки использовалась внешняя сборная опалубка из стали (герметичность достигалась за счёт резиновых уплотнителей по швам), а в качестве внутренней - надувной резиновый шар, необходимое давление в котором поддерживалось насосом. После заливки производилась вакуумизация раствора, т.е. откачка из него лишнего воздуха, что позволяло снимать опалубку практически сразу после этого. Таким образом с одним комплектом оборудования можно было за день заливать 2-3 таких убежища.

Причём, при заявленной толщине стен в 60 см, внутренний шар можно было немного двигать туда-сюда, и таким образом делать сторону, обращённую к фронту, чуть толще, ну а тыл, откуда вряд ли будут палить - соответственно, чуть тоньше.

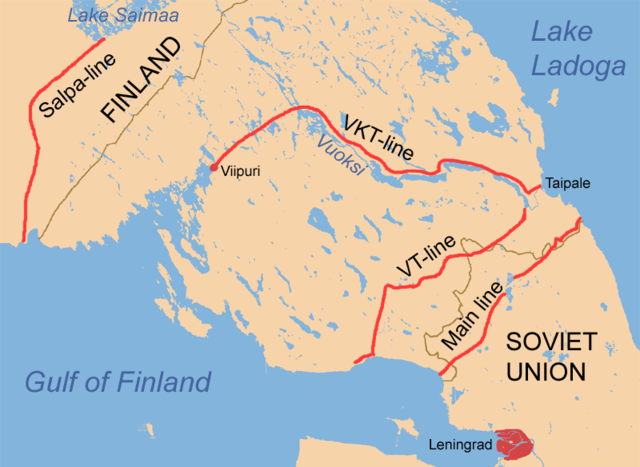

Насколько я понимаю, в основном эти "шарики" строились на линии VT, что на Карельском перешейке, на свирском рубеже в Карелии, и на линии Салпа, которая находилась уже на юго-восточной границе Финляндии, и в войне участия не принимала.

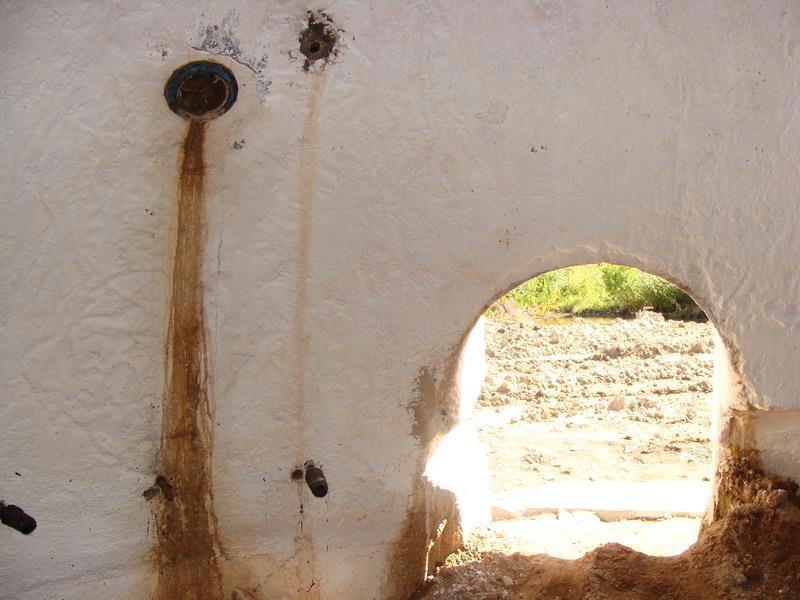

К сожалению, на Карельском перешейке бОльшая часть уцелевших после летнего наступления РККА финских фортификационных сооружений была взорвана нашими сапёрами. Руины одного из "шариков", например, находится на территории мемориально-исторического района "Куутерселькя 1944", что в Лебяжьем. Но в Карелии, на Свири, сохранилось чуть больше. Фото выше - как раз оттуда.

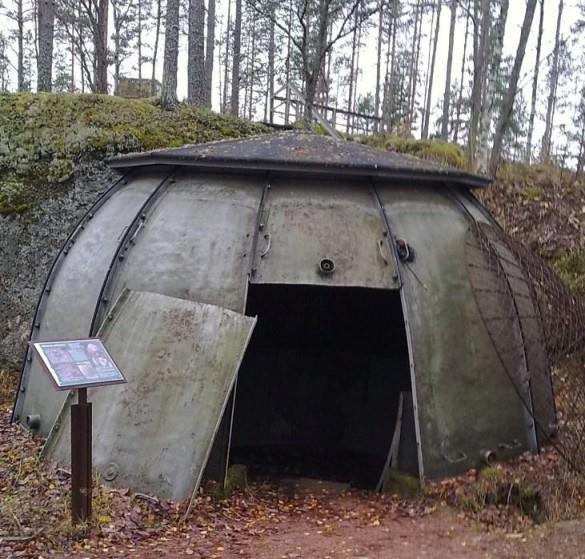

Ну а больше всего этих "апельсинов" уцелело, по понятным причинам, в Финляндии, на линии Салпа. Там, например, сохранилась даже одна из внешних стальных опалубок, с помощью которой заливали последние "шарики" летом 44-го, в ожидании аццких иванов.

Подробнее про эти убежища рассказано в книге Рейно Аримо "История финской фортификации 1918-1944". Далее использованы цитаты оттуда, с некоторыми добавлениями и уточнениями.

"Ранее уже упоминалось, что весной 1940 года из Америки была получена информация об убежищах шарообразной формы, изготовляемых по технологии вакуумированного бетона. Сведения передал проживающий в Америке бывший финский лейтенант флота Х.Рамо. Он заинтересовался методом, с помощью которого американцы построили на своём западном побережье небольшие убежища для населения на случай возможной высадки японцев. Рамо передал эту информацию в финский генеральный штаб, приложив письменное описание метода и снятую им фотоплёнку.

Инженерный отдел генерального штаба даже заказал партию необходимых для заливки опалубок, однако их привезли так поздно, что за время промежутка между войнами [тут имеется в виду то, что в финской историографии называется Зимняя война и Война-продолжение, т.е. промежуток между весной 40-го и летом 41-го] не удалось испытать эту технологию.

Когда груз весной 1942-го был обнаружен в Петсамо [на тот момент ещё финским, да и вообще, период между Первой Советско-Финской и 1944-м был единственным в истории суверенной Финляндии, когда у неё ииелся выход к северным морям], там отсутствовали наружные опалубки, в наличии оставались лишь 10 штук резиновых шаров, исполняющих функцию внутренней опалубки. Пропали также и чертежи наружной опалубки.

В конце зимы 1942 года фортификационный отдел приступил к пробному сооружению шаробразных убежищ. В качестве руководства в самом начале служило описание того, что видел Рамо:

Сначала в земле выкапывается достаточно большой котлован, соответствующий наружному диаметру стен. В котлован затем помещается резиновая форма, которая после наполнения воздухом принимает форму шара (в качестве защиты резинового шара используется укладываемая вокруг ткань). Когда шар находится на своём месте и внутреннее давление (насколько мне помнится) равно 4 фунтам, тогда на своё место устанавливаются элементы наружной опалубки. ... Затем в промежуток между шаром и наружной опалубкой заливается бетонная смесь.

... Когда заливка окончена, подаётся вакуум на полчаса-час [по факту финны делали это 1,5-2 часа], после чего опалубка снимается. Работа занимает примерно 4-5 часов при участии 5 работников плюс рабочие на замешиваниии бетона. После того, как изготовленное таким способом убежище простоит на открытом воздухе 12-16 часов, оно способно выдерживать прямое попадание 75-мм снаряда. Входное отверстие проделывается с нижнего края убежища. Диаметр внутренней формы (опалубки) равен 10 футам, а внутренний диаметр изготовленной из листовой стали наружной опалубки, если мне не изменяет память, равен 14 футам, так что толщина стенки составляет 2 фута.

Поскольку бетон подвергается воздействию вакуума , то прочность этих двух футов соответствует трём футам обычного бетона.

Опираясь на эту инструкцию и снятый Рамо на узкую плёнку фильм, в фортификационном отделе приступили к разработке шарообразного укрытия и технологии его заливки. За полученные шары надо было платить, но за использование технологии платы за лицензию не требовалось.

Первые практические эксперименты по заливке были произведены у Ахиярви на Карельском перешейке. После множества попыток, в ноябре 1942-го заливка начала получаться, и 3 января 1943-го была произведена экспериментальная заливка трёх убежищ.

Первое из них было полностью лишено армирования, у второго был один ряд сетки плюс дополнительно по внутренней поверхности мелкоячеистая сетка для предотвращения образования негативных кратеров, и у третьего было три ряда сетки - снаружи, посредине, и внутри, а также мелкоячеистая сетка изнутри.

При испытательных стрельбах от неармированного убежища откалывались большие куски, убежище с лёгким армированием держалось получше, а третье стояло превосходно.

Всего было получено четыре комплекта оборудования, из которых три были задействованы на Карельском перешейке и один в Олонце [т.е. на территории Карелии]. До начала большого наступления [видимо, имеется в виду Выборгско-Петрозаводская операция Красной армии летом 1944-го] с их помощью успели залить свыше 600 убежищ.

Всё оборудование удалось спасти, хотя кое-что и сильно пострадало. Тем не менее, всё смогли починить, и успеть залить на линии Салпа ещё свыше 160 убежищ."

Причём, если верить финскому историку-любителю Терхо Ахонену, который занимается сохранением линии Салпа в качестве исторического памятника, и чей блог я также частично здесь использовал, то заливка "шариков" там продолжалась даже в конце лета 44-го, когда итог советского наступления был или почти ясен, или уже вполне очевиден. Видимо, финны всерьёз переживали, что им грозит ФССР. )

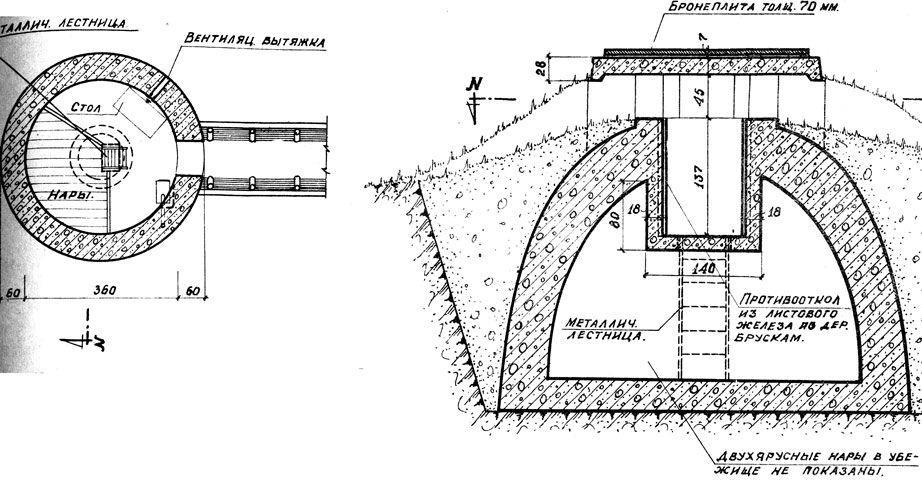

Также Ахонен упоминает несколько интересных подробностей. Например, то, что практически до макушки эти убежища дополнительно обкладывались грунтом и камнями, или то, что железные двери там не ставились - только из дерева, но перед входом таки строился деревянный "предбанник", также обложенный грунтом.

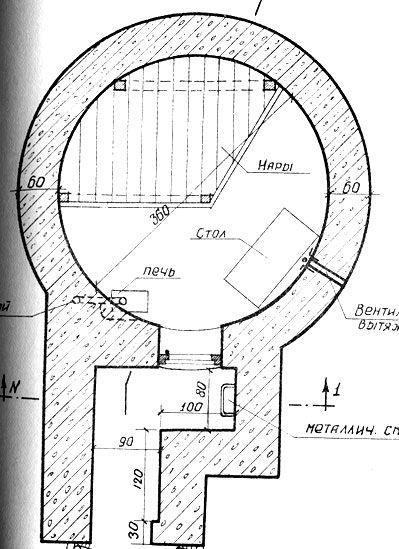

Кроме того, он утверждает, что использовались эти убежища именно как блиндажи или землянки для личного состава. То есть там ставились двухярусные кровати и печки, и вот это всё. Но тут надо держать в уме, что всё это касается именно линии Салпа.

А, скажем, на VT или на Свири могли быть несколько иные расклады, и "апельсины" вполне могли использоваться как сугубо убежища от артобстрелов и бомбёжек. Допустим, в нужный момент весь личный состав подрывается и бежит метров на 50-100 в тыл, где стоят эти "шарики". При диаметре в три метра туда вполне могло забиться несколько десятков человек. Как говорится, в темноте тесноте, да не в обиде.

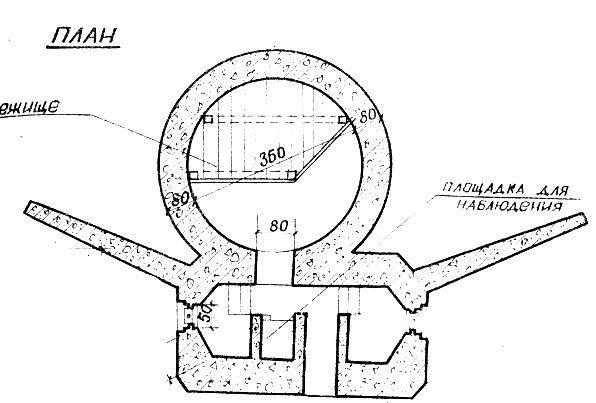

А ещё есть мнение, что финны неким образом всё же смогли поженить ежа с ужом, и таки применяли эти "шарики" в комбинации с классическими фортификациямм. Но это не точно.
