Полугусеничники в Красной Армии.

В этой статье немного добавлю о бронетранспортёрах на службе в РККА.

Так как своих БТР в СССР во время войны не выпускали, то выручал ленд-лиз. А поставки полугусеничных бронетранспортёров шли только из США.

М2.

Основоположником американского семейства полугусеничных машин принято считать Half-Track Т1, построенную в 1932 г. фирмой James Cunningham, Son and Company в Рочестере (штат Нью-Йорк). В октябре 1940 г. на вооружение армии США приняли образец Т14 — полугусеничный БТР под обозначением М2 Half-Track Саг. После некоторых доработок его стали выпускать как М3 Half-Track Personel Carrier для перевозки личного состава.

М2 был спроектирован и изготовлен на базе агрегатов гражданских грузовых автомобилей с использованием двигателя в сборе со сцеплением и коробкой передач, мостов, рулевого управления, агрегатов и приборов электрооборудования. Однако гусеничный движитель разрабатывался специально для БТР. Он состоял из двух передних ведущих колёс, двух направляющих колёс с натяжным механизмом, двух поддерживающих катков, восьми сдвоенных опорных катков с резиновыми бандажами. Гусеничная лента шириной 300 мм изготавливалась из металлических пластин, соединённых шарнирно. На пластины с обеих сторон была навулканизирована неразъёмная резиновая лента. На наружной поверхности гусеницы имелись грунтозацепы, на боковой — выступы для крепления траков противоскольжения. С их помощью М2 мог преодолевать снежный покров глубиной до 0,5 м.

Изменение направления движения осуществлялось только поворотом передних колёс. Ножной тормоз действовал одновременно на них и на ведущие колёса заднего моста. Имелся и ручной тормоз. Все органы управления и контрольные приборы машины были чисто автомобильными. Шестицилиндровый карбюраторный двигатель White 160АХ мощностью 147 л.с. также ранее использовался на пятитонных грузовиках White WC23PLT (4x2) и на других машинах этого типа.

Корпус бронетранспортёра — открытого коробчатого типа, клёпанный из листов броневой стали на каркасе из уголков, монтировался на раме шасси автомобиля. Машина имела классическую капотную компоновку.

В отделении управления слева размещался водитель, справа — командир машины. В десантном отделении могли находиться два остальных члена экипажа и шесть человек артиллерийского расчёта или шесть пехотинцев с полной выкладкой.

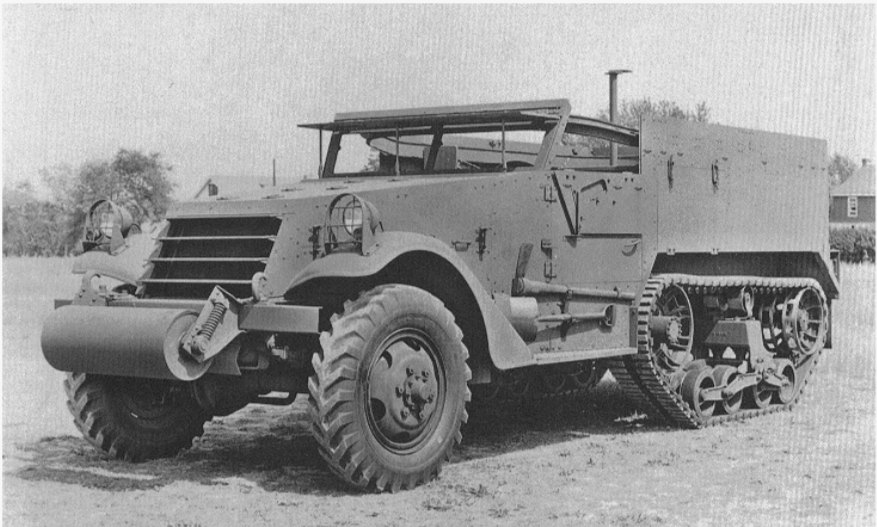

Бронетранспортёр снабжался грузовой лебёдкой с тяговым усилием свыше 4,5 т, которая приводилась в действие от коробки передач через механизм отбора мощности. Часто вместо лебёдки ставился подрессоренный буферный барабан диаметром 310 мм, помогавший преодолевать рвы и траншеи шириной до 1,8 м.

При движении по шоссе М2 мог развить скорость до 70 км/ч при расходе бензина 69 л на 100 км пути.

Вооружение бронетранспортёра состояло из 12,7-мм пулемета Browning М2НВ, 11,43-мм пистолета-пулемёта, 10 гранат, 14 противотанковых мин. По бортам корпуса сверху проходил рельс для установки ещё одного-двух 7,62-мм пулемётов Browning М1917А1 или М1919А4. Связь обеспечивалась коротковолновой и ультракоротковолновой, радиостанциями SCR-506 или SCR-508, -608, -610 на дальности до 16 км и до 1 км соответственно.

Бронетранспортёр М2 служил в основном в качестве артиллерийского тягача, предназначенного для буксировки полевых орудий, или машины для перевозки боеприпасов. БТР М2 мог буксировать орудия массой до 3,5 т по шоссе со скоростью 36 км/ч.

В период с 1941 по 1943 г. бронетранспортёр выпускался фирмой White, изготовившей 8423 машины, и фирмой Autocar, выпустившей 2992 единицы.

В СССР по ленд-лизу поступило М2 — 342 единицы и М3 — 2 (по другим сведениям — 4).

ТАКТИКО-ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ БТР М2

Масса, т: 7 809.

Экипаж, чел.: 4.

Десант, чел.: 6 — 8.

Габариты, мм: длина — 5003, ширина — 2540, высота — 2235, колея — 1930, клиренс — 285.

Вооружение: один 12,7-мм пулемёт Browning М2НВ, один-два 7,62-мм пулемёта Browning М1919А4 или М1917А1.

Бронирование, мм: лобовая броня — 12,7, борта и корма — 6,35.

Двигатель: четырёхтактный бензиновый White 160АХ с жидкостным охлаждением, мощность 147 л.с.

Трансмиссия: четырёхскоростная коробка передач с демультипликатором, двойной дифференциал.

Ходовая часть: передний мост — колёсный ведущий, задний мост — ведущий гусеничного хода, четыре сдвоенных опорных катка на борт, ведущее колёсо переднего расположения.

Скорость, км/ч.: по шоссе — 69. Запас хода, км: по шоссе — 290.

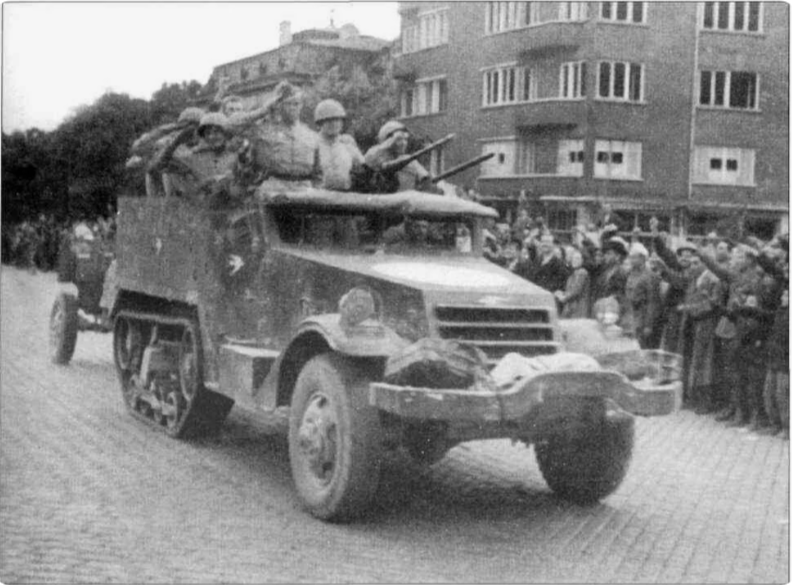

По программе ленд-лиза в СССР попало 342 единицы М2. В основном тягачи использовались для буксировки противотанковых орудий. Быстрый и почти не имеющий проблем с бездорожьем тягач и противотанковая пушка с расчетом и боезапасом — что может быть неприятнее для танков?

БТР М2А1 приехало в Советский Союз несколько меньше, всего 118 единиц. Зато они были укомплектованы весьма оригинально: в каждом БТР находились: 9-мм пистолет-пулемет Томпсона и 4 диска с патронами к нему, 10 ручных гранат и 14 противотанковых мин.

К концу 1942 г. фирмы, выпускавшие БТР М2 и М3, не успевали обеспечивать растущие потребности армии. К производству подключилась ещё одна фирма International Harvester Company (IHC). С декабря 1942 г. она стала изготовлять бронетранспортёры М5 и М9. Они сохранили общую компоновку и форму корпусов М2 и М3, отличались лишь постановкой тех узлов и агрегатов, что выпускала сама эта фирма. Так, на машинах появились карбюраторный двигатель IHC RED-450-B мощностью 141 л.с., передний и задний мосты — IHC 1370 и RHT-1590, в трансмиссии заменили дифференциалы, поставили новую коробку передач.

Кроме того, корпус машин стал сварной из листов катаной гомогенной стали, поддававшейся прессовой обработке. Однако по пулестойкости гомогенная сталь уступала броне с поверхностным цементированием. Поэтому толщину лобового листа довели до 16 мм, а бронелистов корпуса —до 8 мм. Увеличение массы машины потребовало установки более мощных осей, усиления рамы и элементов подвески.

Всего фирма IHC выпустила 4625 единиц М5 и 2026 — М9. Но эти БТР не использовались в армии США. Они ушли на поставки союзникам по ленд-лизу. Основная причина: новые агрегаты фирмы IHC отличались от стандартных, применявшихся на М2 и М3. Поэтому 5238 бронетранспортёров переправили в Англию, где они служили буксировщиками артиллерийских орудий, а также штабными и санитарными машинами.

В Советский Союз по ленд-лизу был поставлен 401 бронетранспортёр М5 и 413 — М9. Большинство их распределили в артиллерийские подразделения, где они в основном использовались для буксировки 85-мм зенитных орудий и 100-мм противотанковых пушек. Около 120 транспортёров поступили в бронетанковые войска в качестве разведывательных, штабных и командных машин.

В целом американские источники приводят следующие цифры поставок «халфтраков» в СССР: М2 – 342 единицы, М3 – две штуки, М5 – 421 единица, М9 – 413 единиц. При переправке было потеряно 54 машины. Итого Красная Армия получила 1104 полугусеничных бронетранспортера. Прибавим к этому числу 100 зениток М15А1 MGMC, тысячу зениток M17 MGMC SPG, 650 самоходок T48 SPG, пять истребителей танков M18.

Коротко о зенитках.

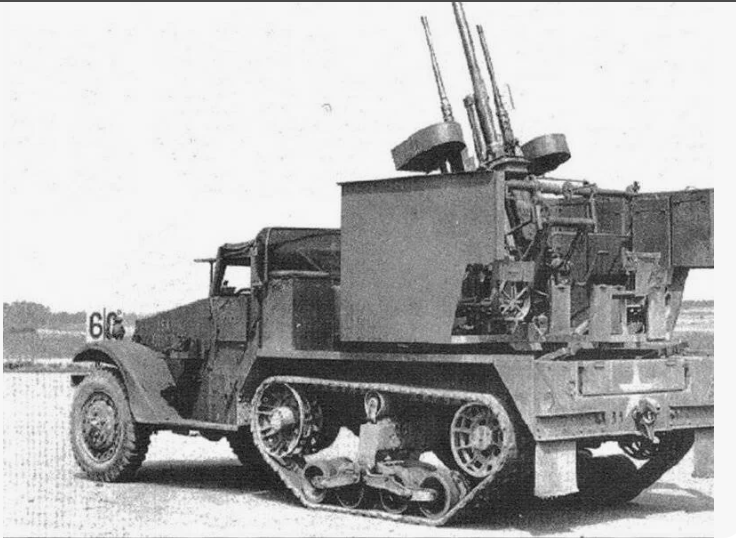

Тактико-технические характеристики ЗСУ М15А1

Классификация - зенитная самоходная установка

Боевая масса, т - 10

Компоновочная схема: моторное отделение спереди,  отделение управления посередине, боевое сзади

Экипаж, чел. - 6

Вооружение

Калибр и марка пушки: 37-мм 37 mm Gun M1

Тип пушки - автоматическая, зенитная

Боекомплект пушки - 240

Пулемёты: 2 × 12,7-мм M2HB

Боекомплект пулемётов - 3400

Подвижность

Мощность двигателя, л. с. - 147

Скорость по шоссе, км/ч - 63

Тип подвески - индивидуальная торсионная.

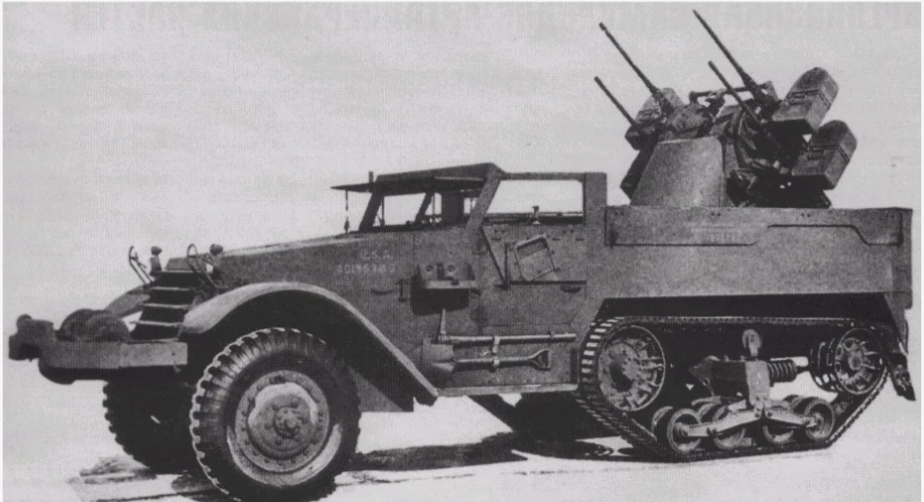

Тактико-технические характеристики ЗСУ М17

Длина корпуса, мм: 6500
Ширина, мм: 1980
Высота, мм: 2616
База, мм: 3441
Колея, мм: 1638
Клиренс, мм: 285

Бронирование
Тип брони стальная катаная, поверхностно закалённая
Лоб корпуса (верх), мм: 12,7
Лоб, борт, корма корпуса, мм: 6,35

Вооружение:
— четыре пулемёта 12,7-мм M2HB
Углы ВН, град: 360
Углы ГН, град: −10…+90

Тип двигателя: рядный, 6-цилиндровый карбюраторный жидкостного охлаждения
Мощность двигателя, л. с: 147
Скорость по шоссе, км/ч: 72
Запас хода по шоссе, км: 320

Преодолеваемый подъём, град: 37
Преодолеваемая стенка, м: 0,3
Преодолеваемый брод, м: 0,8.
