Арбалеты 2

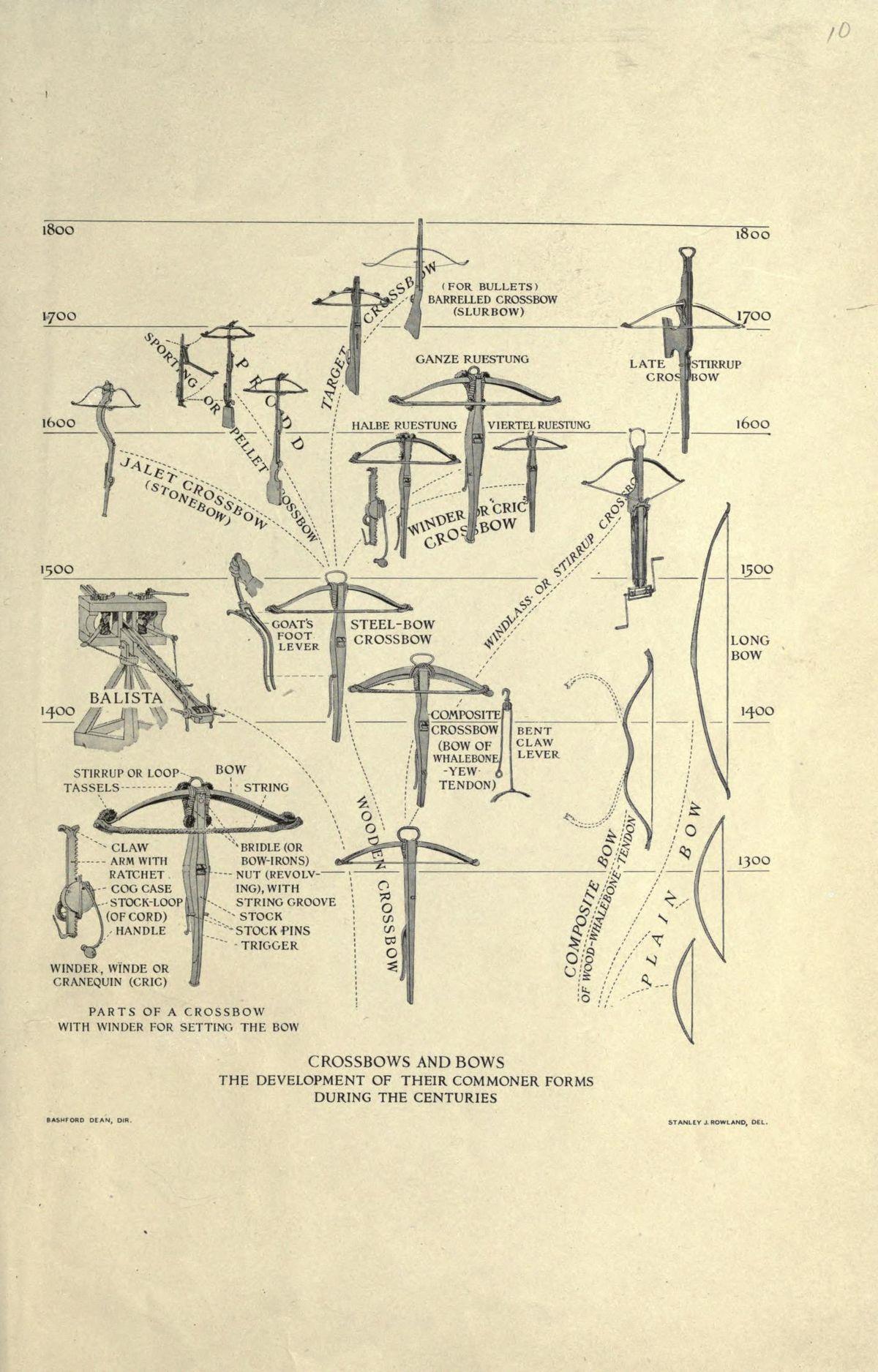

Если говорить об эволюции европейских арбалетов в целом, то вот классическая картинка.

Начнем, пожалуй, с арбалета с композитной дугой, как качественного скачка по сравнению с арбалетами с деревянной дугой. Большой привет тем, кто думает, что военный арбалет это просто и дешево - нет, ни то, ни другое.

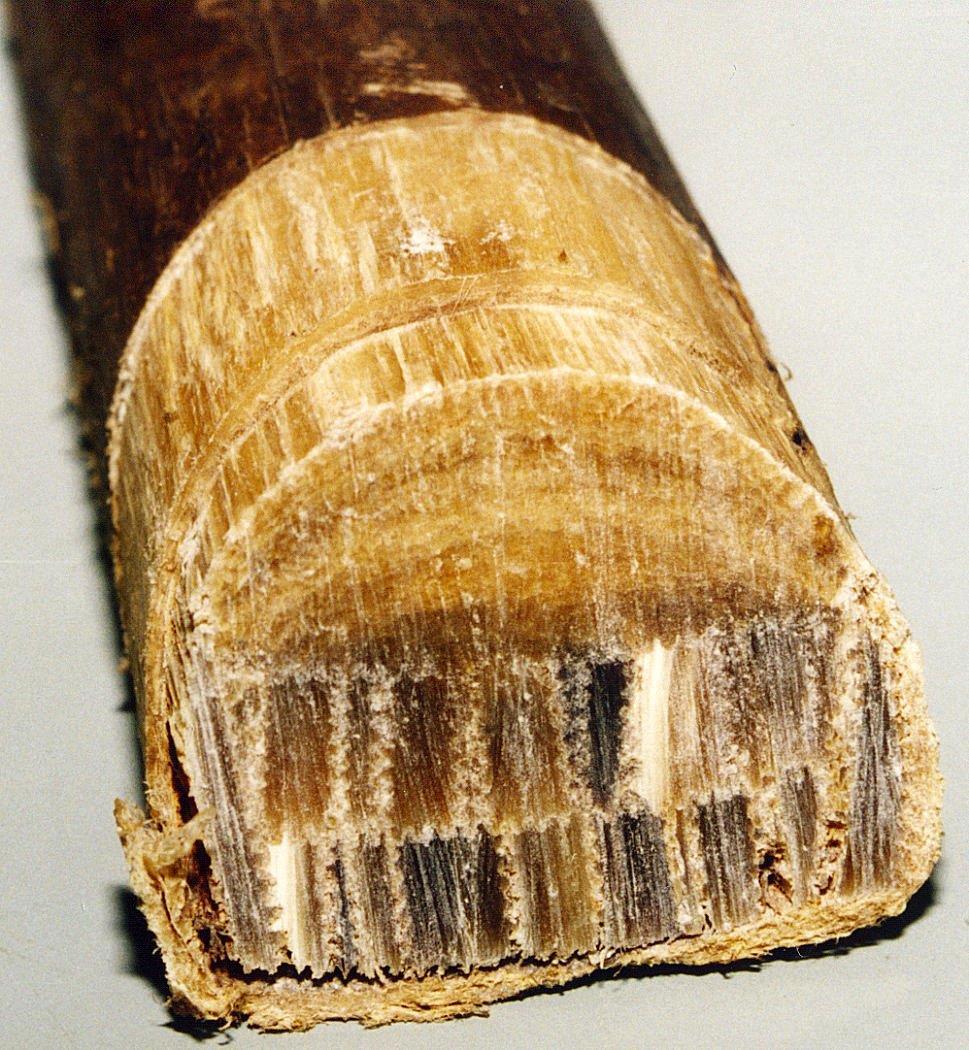

Вот разрез композитной дуги арбалета середины 15 века. Веком раньше дуги были действительно композитные и могли содержать дерево. Здесь только рог - обратите внимание, как тщательно подогнаны роговые пластинки.

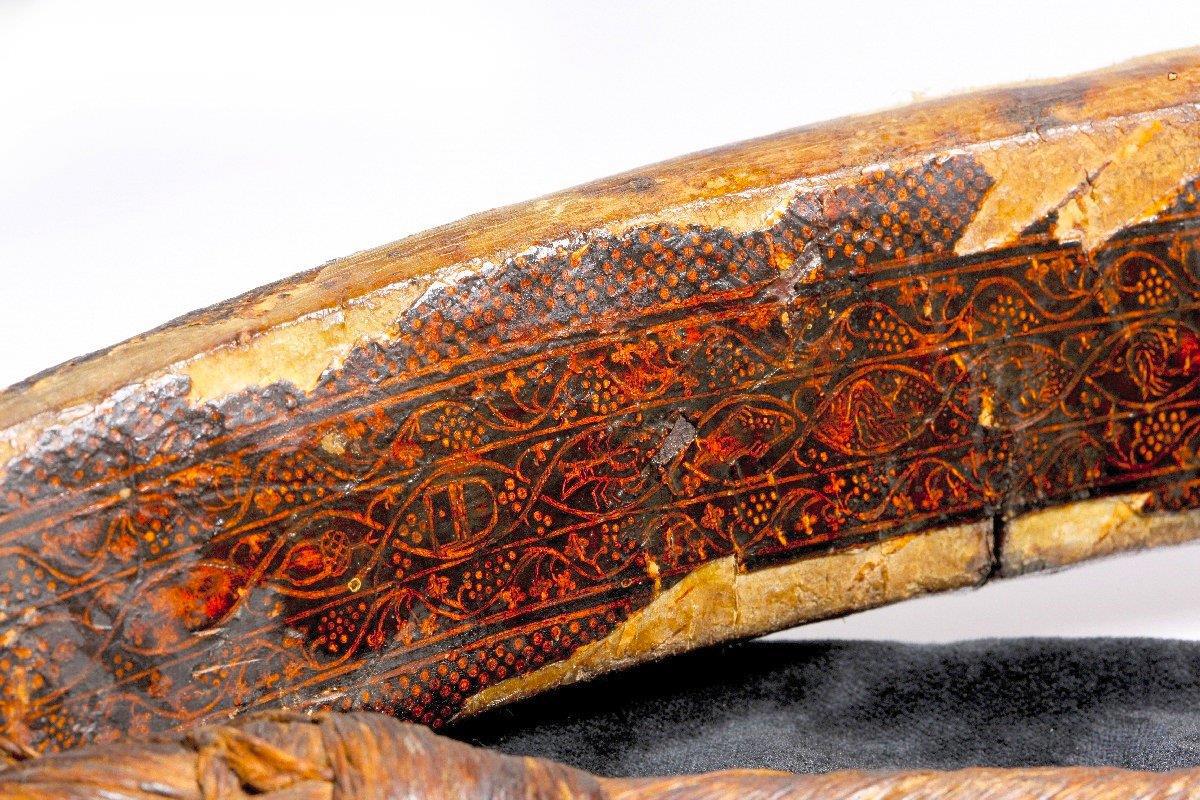

Обычно в охотничьих и дорогих военных арбалетах поверх всего этого дуга оклеивалась пергаментом, тонкой кожей и раскрашивались.

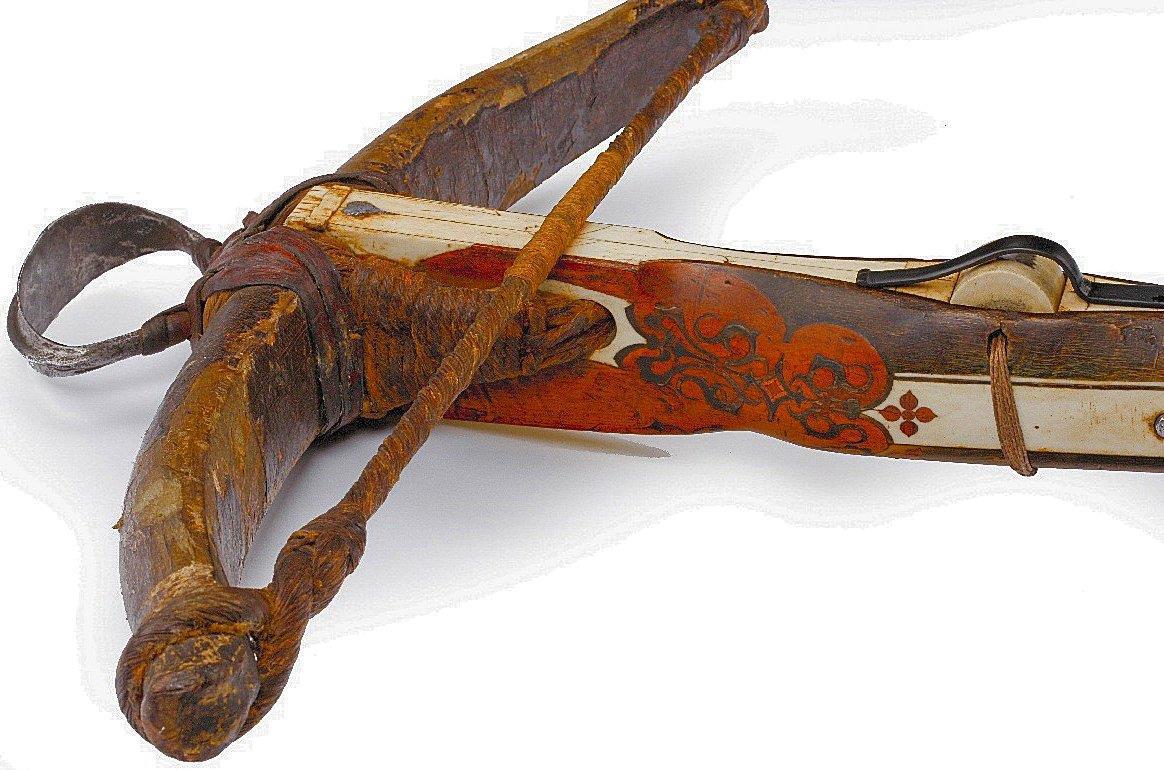

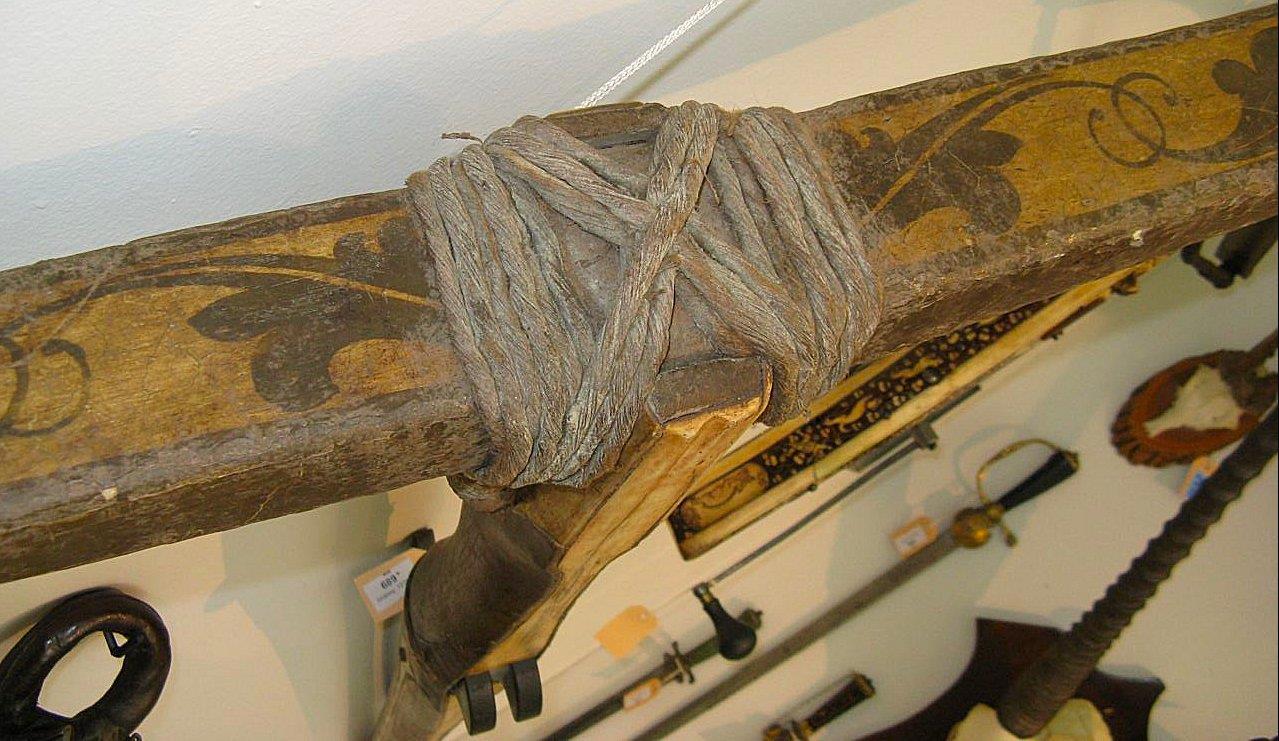

Конкретно это - деревянная дуга с роговым усилением относительно раннего арбалета. Здесь можно видеть наиболее распространенный тип крепления - примотка шнуром.

Эта чуть позднее, уже без дерева.

Арбалет с ОЧЕНЬ качественной дугой, в музее поставлена задом-наперед.

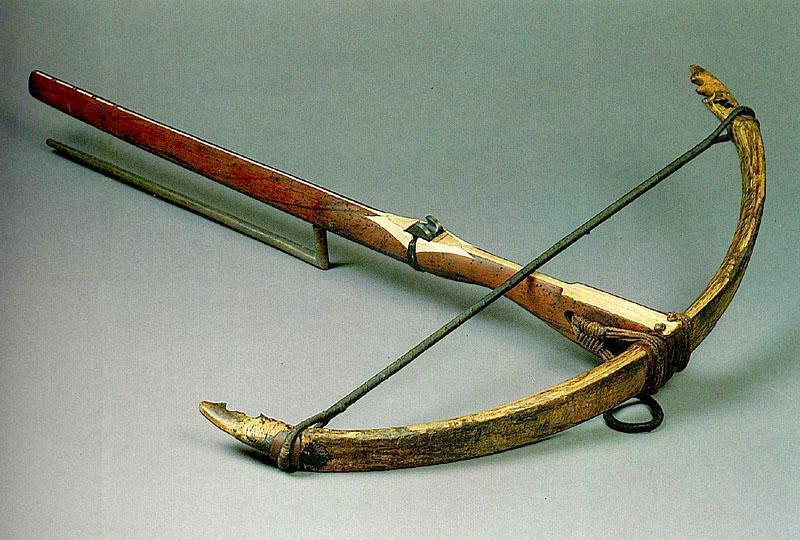

Вот пример правильно установленной дуги. Обратите внимание - на рогах сделаны два выреза под тетиву - тот, что ближе к ложу - основной, для боевой тетивы, а тот, что ближе оконцовке рога - для тетивы, которой дуга сгибается, чтобы поставить ее в боевое положение. Похожие концы рогов мы потом увидим на стальных дугах.

И вот тут мы видим разницу между композитной и стальной дугой - при постановке в боевое положение композитная дуга обеспечивает относительно большее начальное усилие, нежели стальная.

Зато стоила она намного больше, чем стальная.

Изготавливались композитные дуги арбалетными цехами, в том же Милане. Впоследствии, когда кузнечные цеха научились делать пружинную сталь, кузнецы начали массово гнать арбалетные дуги демпинговать цены, что вызвало протесты со стороны арбалетных цехов, сопровождавшиеся подачей жалоб, насилием и прочими веселыми вещами. Однако ж рыночек порешал и стальные дуги всерьез потеснили композитные.

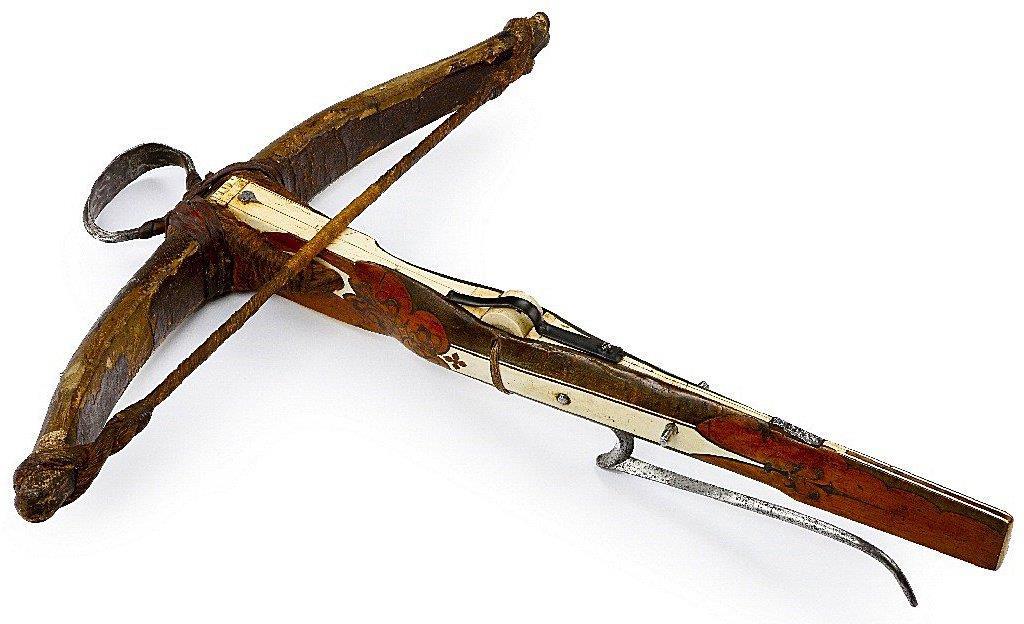

Вторая половина 15 века, арбалет с композитной дугой, прижимной планкой и штифтом в ложе для крепления краникена. Видно, как приматывалась дуга и насколько она была толстой.

Здесь видно, что стремя тоже примотано, но уже не веревкой, а кожаным ремнем. Хорошо видно, что орех (вращающаяся часть спускового механизма) тоже закреплен примоткой к ложу.

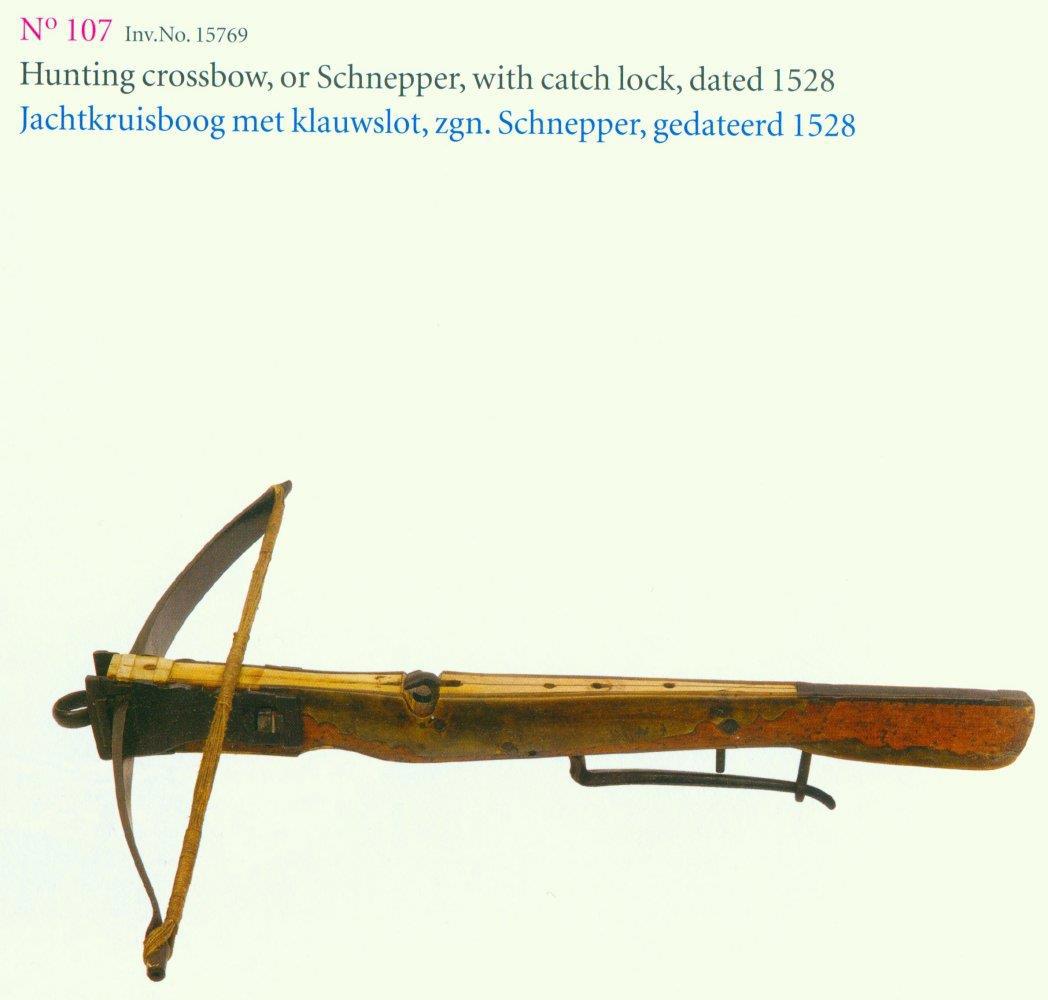

Для сравнения арбалет со стальной дугой и креплением ее к ложу стальными же обоймами и штифтами. Конкретно этот - охотничий.

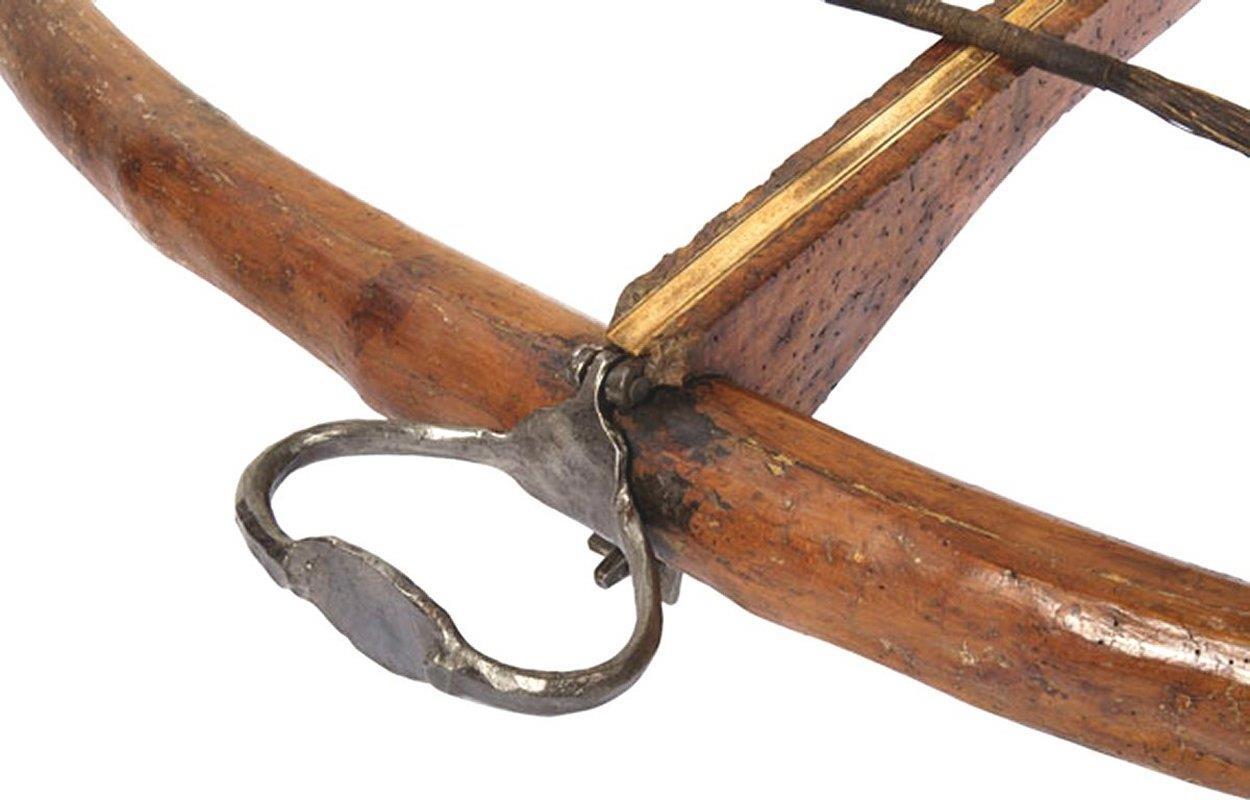

А вот очень интересный арбалет - с чисто деревянной дугой, которая крепится железным откидным на шарнире стременем, основание которого прижимает дугу. Больше я таких не видел, хотя и утверждать, что это было редкостью не могу - если я чего-то не видел, это не значит, что его не было.

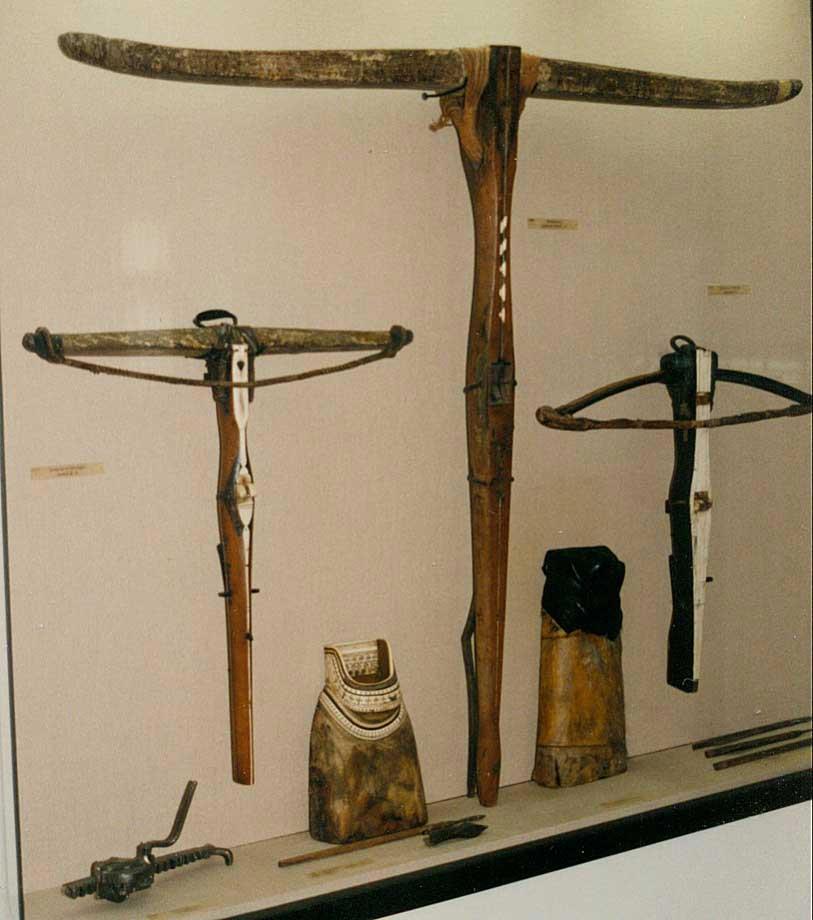

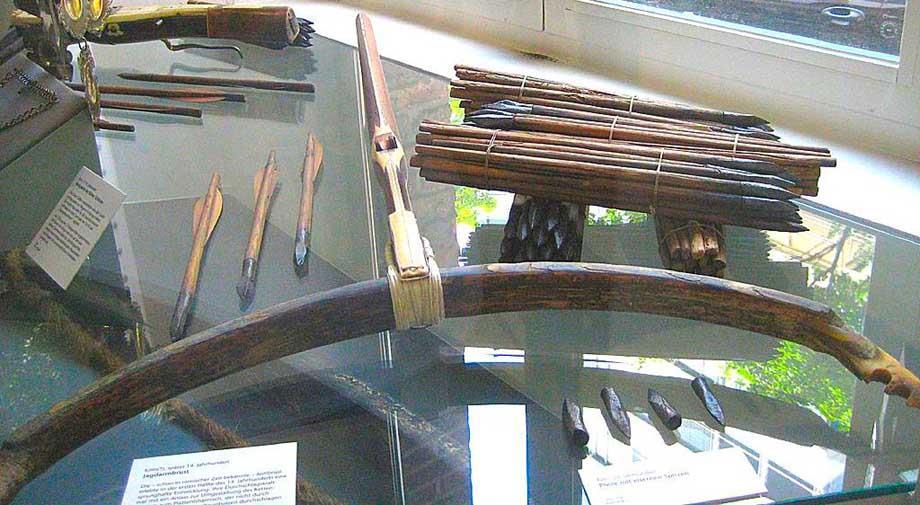

Чтобы понимать разницу между большим военным и охотничьим арбалетом (который мало чем отличался от малого военного), посмотрите на эту картиночку. Здоровенная хероболда - это большой военный арбалет. Размах плечей и длина ложа вполне могли достигать полутора метров, энергия выстрела 350+ джоулей. Это очень мощное оружие, вдвое а то и втрое мощнее малых арбалетов. Рядом арбалеты с композитной и стальной дугами, но уже в "нормальных" габаритах.

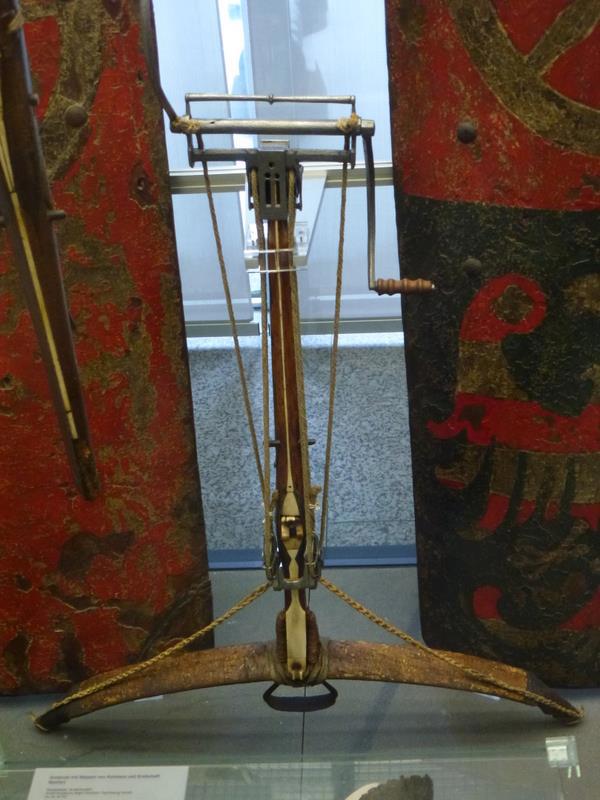

Английский военный арбалет с традиционным английским воротом - лебедкой. Называлась она troll, так что троллинг от английских арбалетчиков был куда обиднее, чем от современных интернет троллей. Рядом осадные щиты.

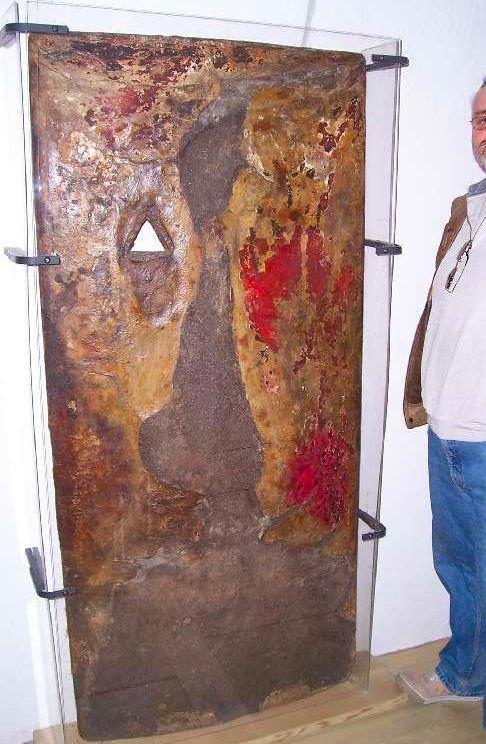

Осадный щит для понимания размера

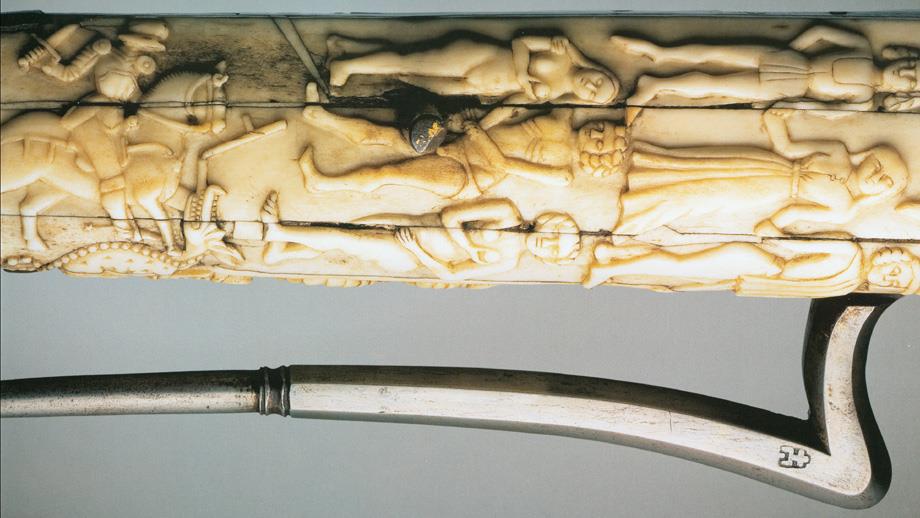

ну и на сладкое - фривольный охотничий арбалет с сиькоме.

Потом можем обсудить стальные дуги, устройство спускового механизма и болты для арбалетов. На этом всего хорошего)
