Колеса крутятся – подача мутится

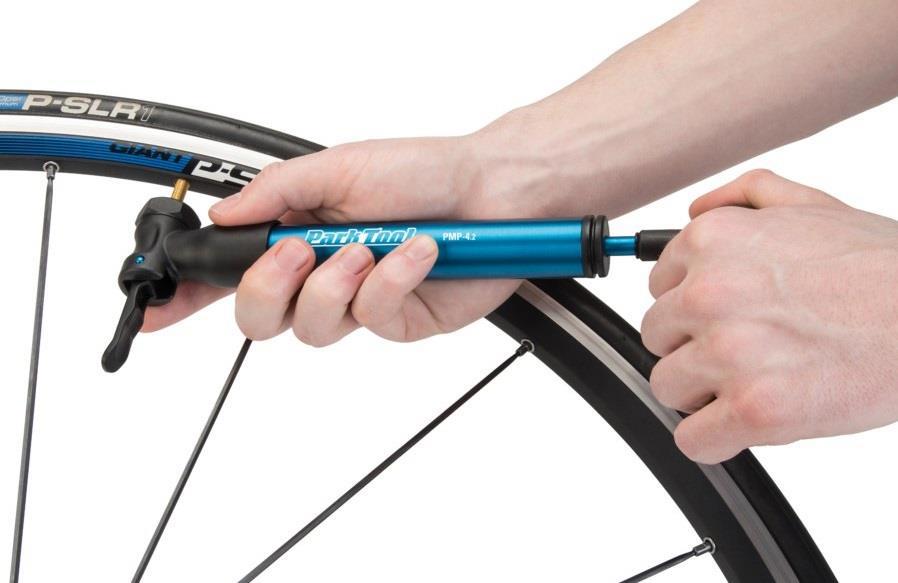

Что вам приходит на ум при слове "насос"? Телескопическая "палка", которой мы подкачивали колеса своих велосипедов? Или водяная колонка с тугой длинной ручкой в деревне у бабушки? Этот ответ будет верным... Но лишь отчасти.В целом насосы решают куда более глобальные задачи. Транспортировать нефть с месторождения через половину континента, гонять аммиак по бесконечной паутине трубопроводов химического завода или доставить чистую воду в наши с вами дома. От нечистот, кстати, без насосов тоже нормально не избавишься.

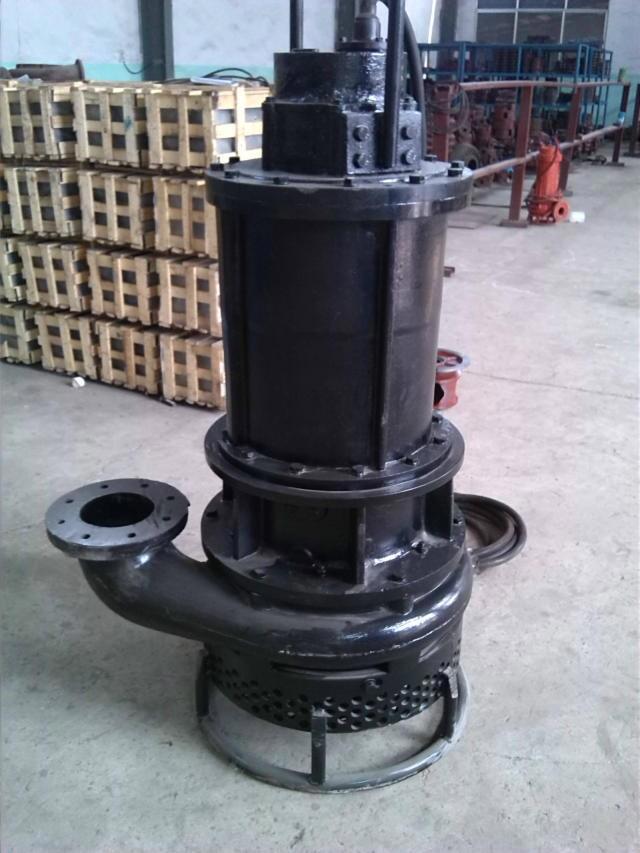

(Поприветствуем фекальный насос)

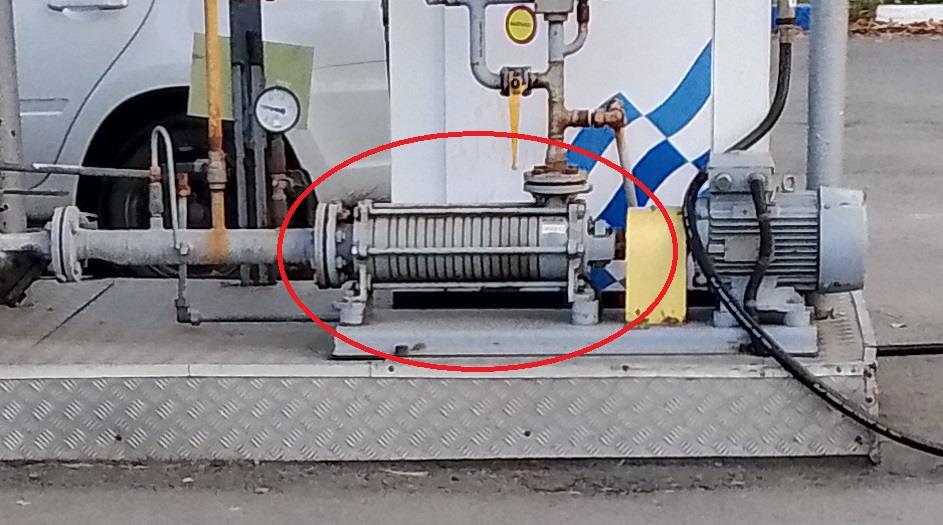

Занимаются такой крупномасштабной транспортировкой насосы центробежные. Они не похожи на те, что мы вспомнинали в начале. Их мощности могут измеряться мегаваттами, а рабочим органом, который и приводит жидкость в движение, является вращающееся колесо. Хотя встретить их не так и сложно – я, например, сфоткал один на ближайшей заправке.

(Реальный работяга, а не эти ваши фотомодели с глянцевых обложек каталогов продукции)

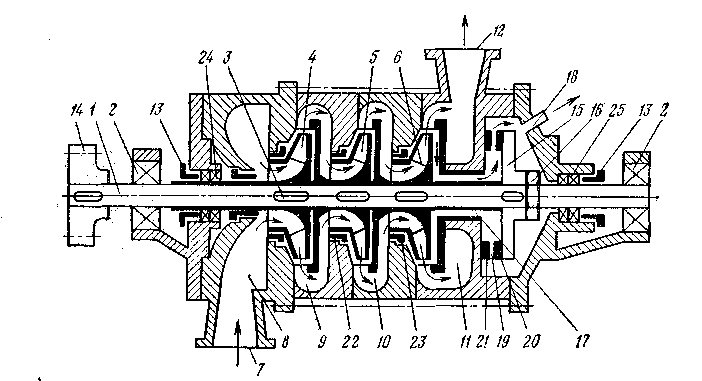

Длинная штука на фото – это и есть насос. Центробежный секционный. Раз уж на то пошло, то подробнее взглянем на один из их (но не на этот, заправку мне, к сожалению, не дадут разобрать). В продольном разрезе такой насос может выглядеть примерно вот как (стрелками условно показано направление течения жидкости):

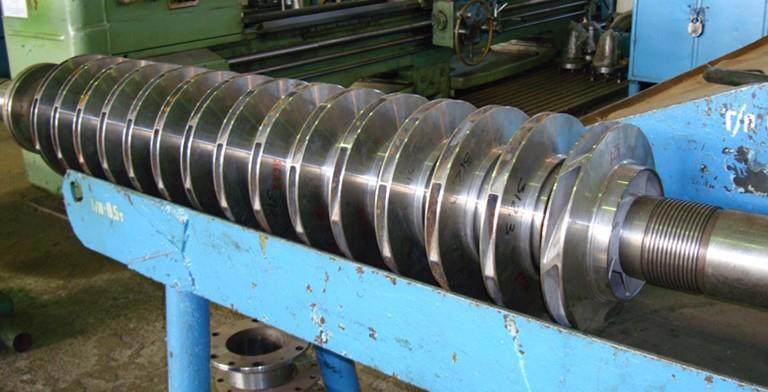

Здесь мы видим, что ротор (комплекс вращающихся частей) нашего героя – эдакий шашлык из вала-шампура и кучи рабочих колес.

(Ммм, шашлык из стали 25Л, все как я люблю)

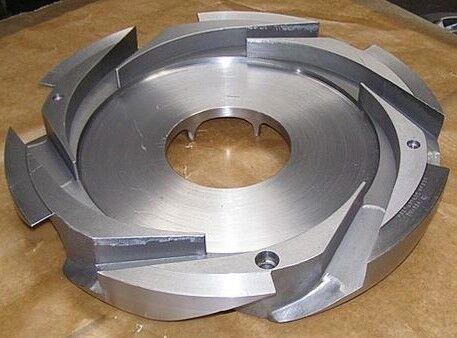

А между ними в корпусе неподвижные направляющие аппараты. Чтобы после колеса жидкость текла куда нужно – точно на вход следующего.

(Нет, это не нож мясорубки)

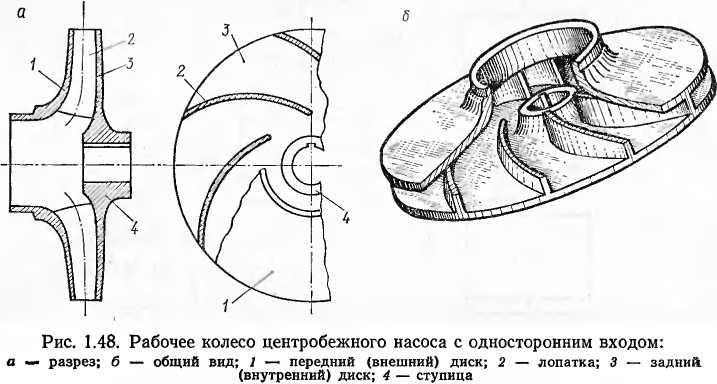

Рабочее колесо – основа всего. Правда с колесом привычным тоже не так много общего. Рабочее колесо насоса – это два условных "диска", между которыми находятся хитровыгнутые лопатки.

(Объясни свою колесность)

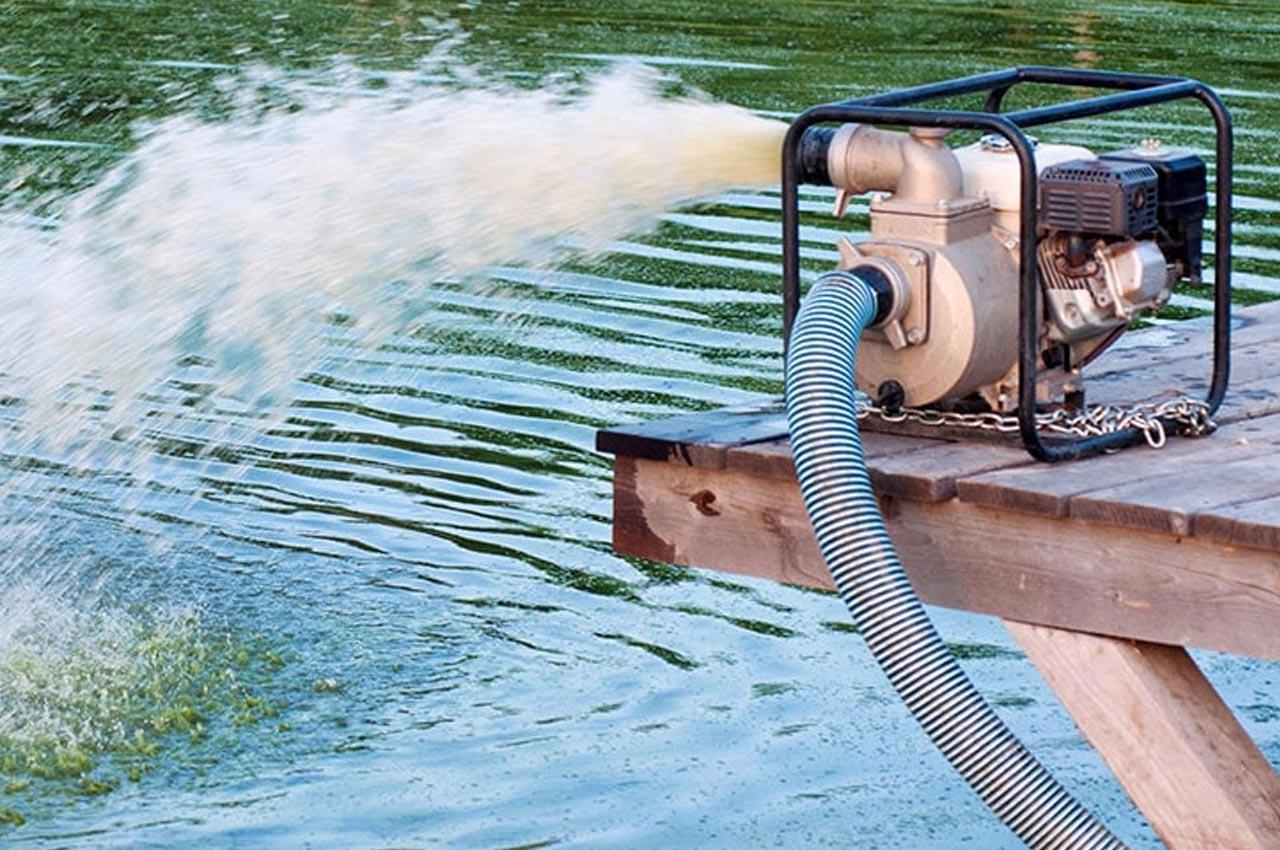

Название данной заметки вполне отражает базовый принцип работы центробежного насоса. Вращающаяся лопатка как бы вытесняет жидкость своей выгнутой стороной и заставляет двигаться к переферии колеса под действием центробежной силы. Здесь у нас первый переход: механическая энергия привода преобразуется в энергию движения потока. Подача замутилась.

(Тепленькая пошла!)

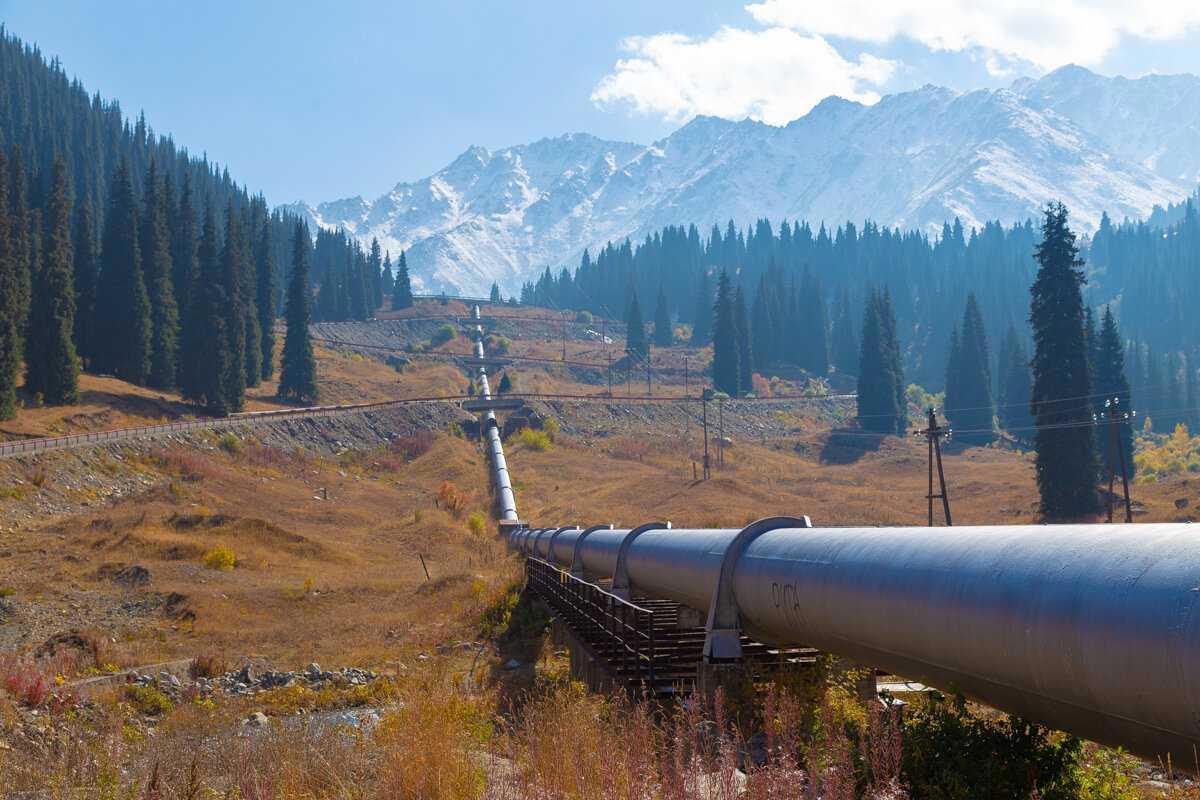

В направляющем аппарате происходит второй переход: часть кинетической энергии потока преобразуется в потенциальную энергию давления. Что нам это дает в реальном мире? Теперь мы можем поднять жидкость на высоту: 20-й этаж современного здания или магистральный трубопровод через гору. Собственно, для того нам и нужно много ступеней – чтобы в сумме получить требуемый перепад давления между входом и выходом насоса.

(Даже умный не всегда может обойти гору)

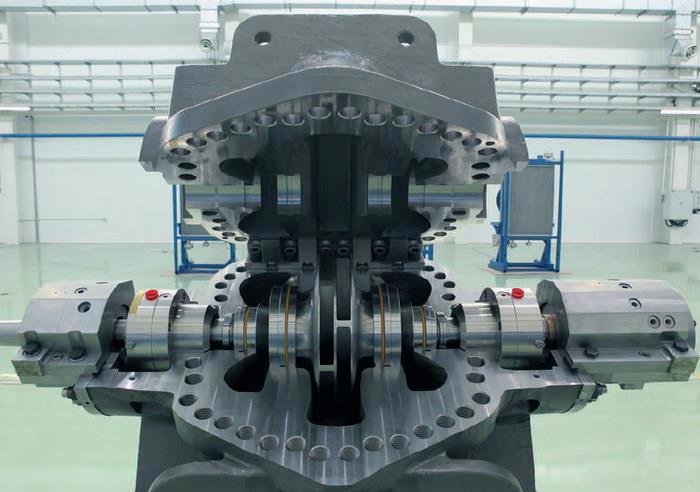

Естественно, видов центробежных насосов много. Он может быть одноступенчатым, но с большим двусторонним колесом и спиральным отводящим каналом. Или же его ротор может быть консольным. У каждого из центробежных – свои фишки, но их мы оставим на другой раз (или нет)).

(Совершенство, отлитое в металле)

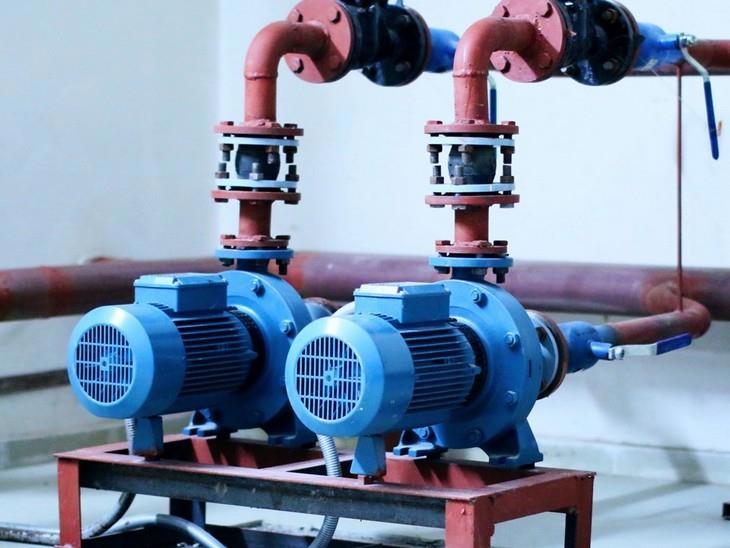

(Часто именно консольники качают воду внутри многоквартирных домов или по технологическим сетям заводов)

Вот такая вот получилась заметка, в которую я накачал много чего. Будем надеяться, я вас не сильно загрузил и ни в чем не обманул

На этом прощаюсь. До новых встреч, друзья!
