Оптический телеграф системы Эделькранца и Мюррея

Первый оптический телеграф системы Шаппа была построен в 1793—1794 годах между Парижем и Лиллем (длиной 225 км). Об этом есть куча статей, и само собой в википедии. Но сложность и тормознутость этой системы становится  понятна только после сравнения с альтернативной системой оптического телеграфа созданной в  Швеции Никласом Эделькранцем. О ней знают очень мало  в русскоязычной википедии даже статьи нет.

Так чем же она была хороша?

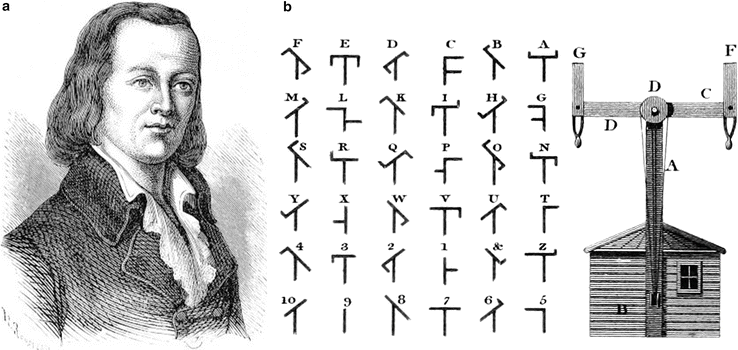

Телеграф Шаппа (в последних усовершенствованных версиях, в начале все было ещё хуже) оперировал 98 кодовыми комбинациями. 4-6 из них использовались как служебные символы, остальными кодировался алфавит или  целые слова и выражения (по специальной книге кодов).

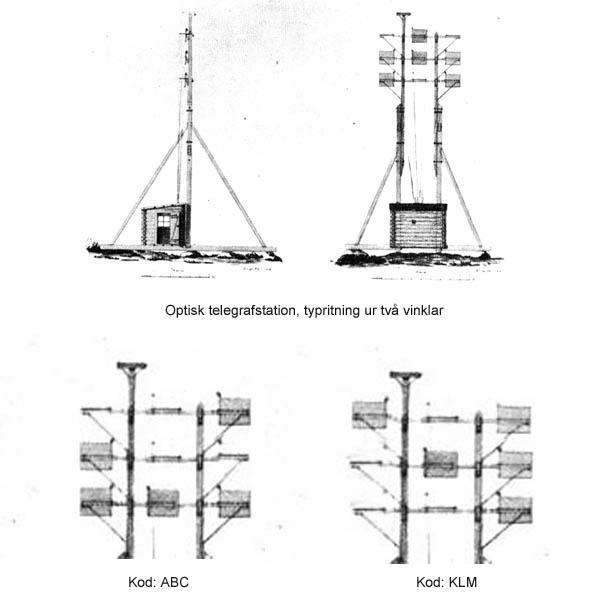

Телеграф системы Эделькранца представляет собой матрицу 3Х3 из 9 символов и одного служебного символа сверху. Эта система имела 512 различных комбинаций (с помощью 10-го служебного индикатора это число можно было удвоить до 1024). Каждой из этих 1024 цифр был отмечен один из наиболее распространенных слогов или слов, которые были собраны в соответствующей книге сигналов. Также можно было сигнализировать каждую конкретную букву. В таблице сигналов записано в общей сложности 20 080 различных выражений. Что позволяло многократно увеличить плотность передаваемой информации по сравнению с французской системой.

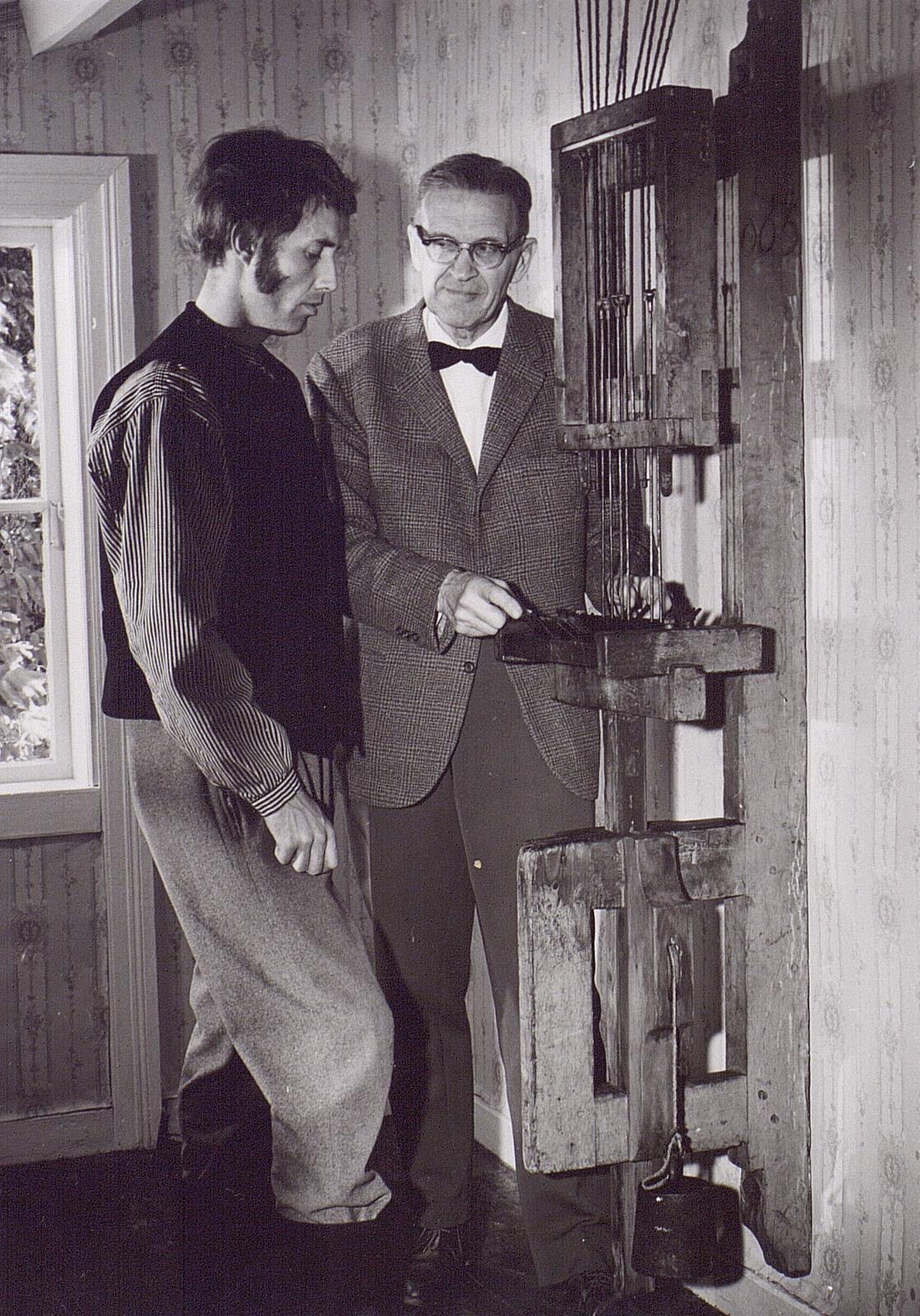

Кроме высокой ёмкости кодового языка, у шведов была ещё одна фишка, повышающая скорость передачи сигнала. В после набора кода он фиксировался на мачте, а  оператор на своем пульте ТУТ ЖЕ начинал набирать следующее кодовое значение, не дожидаясь отчета наблюдателя что сигнал отрепетовали (повторили). После подтверждения принятия сигнала, оператор нажимал ногой педаль и код на башне в одно движение менялся. После чего цикл повторялся.

У французов перемена кода занимала в несколько раз больше времени чем нужно наблюдателю что бы его прочитать.  То есть потери времени на движения крыльев составляли большую часть времени передачи.

Второй жирный плюс надежность:

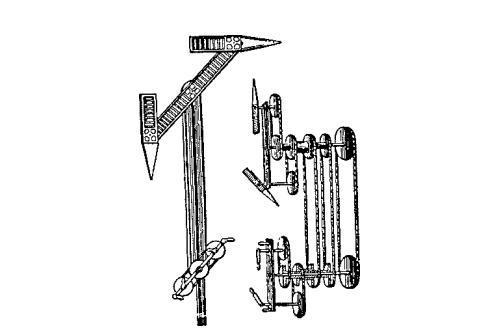

Вот к примеру кинематика французского телеграфа:

Даже далекому от техники человеку понятно что тут есть где случиться неисправностям :)

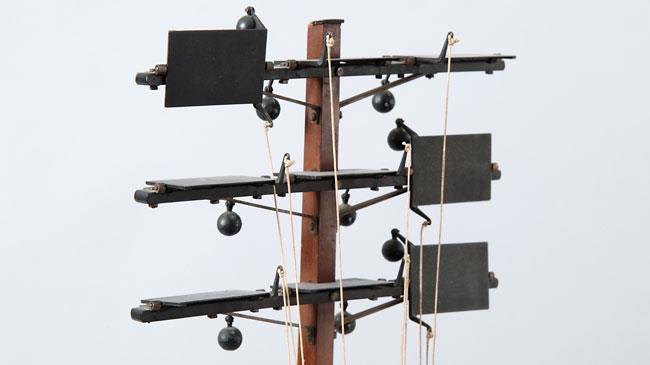

А вот верхняя часть шведского телеграфа:

Доска с противовесом на петле которую тянут веревкой. Примитивнее и надежнее некуда. Можно создать даже в каменном веке.

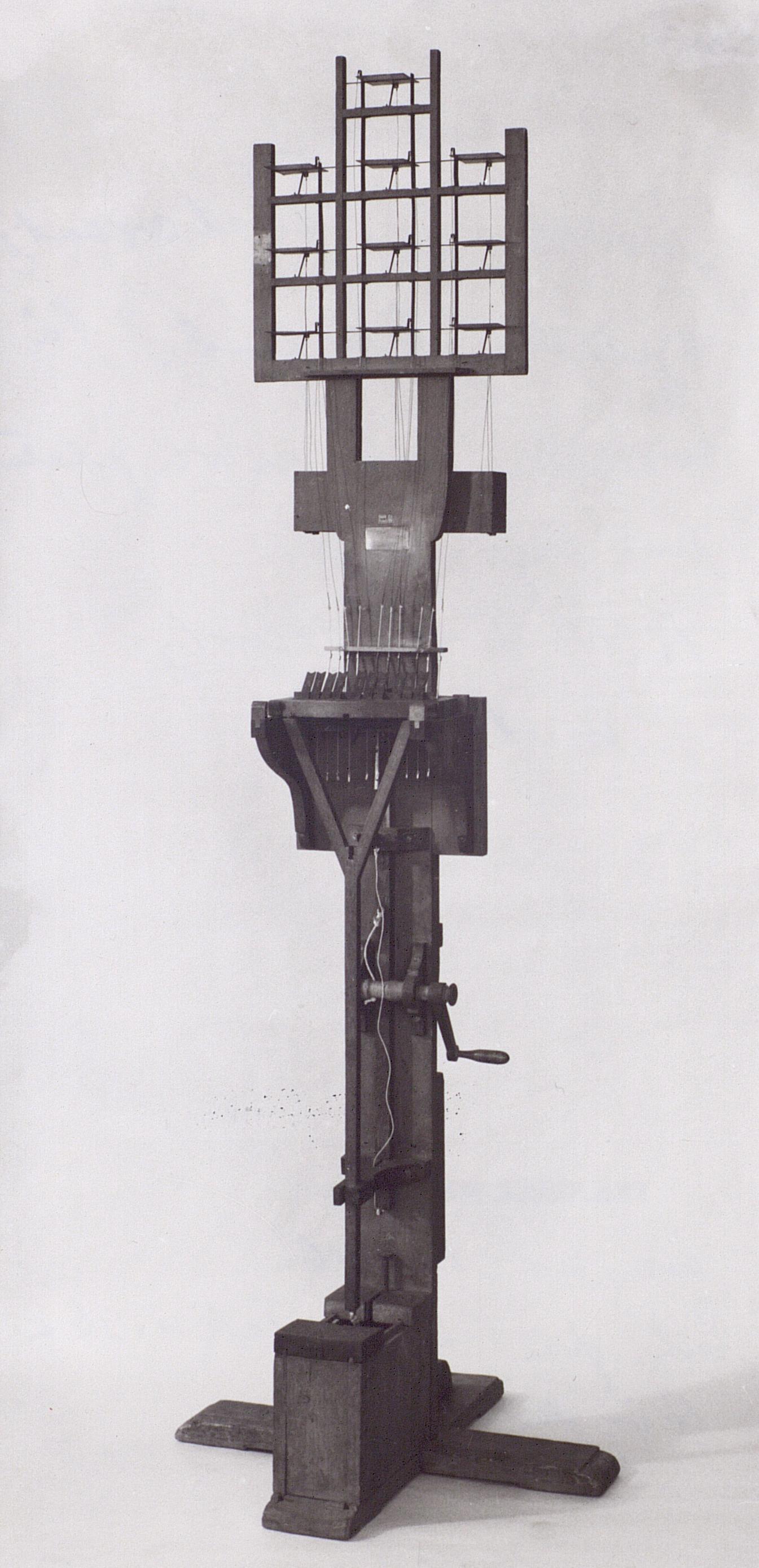

Вот так выглядит вся система в сборе (верхняя часть в данной установке декоративная, для демонстрации принципа)

Ещё одно не очевидное преимущество - в том, что в ночное время с помощью подъемных заслонок можно организовать передачу сообщений горящими лампами. Правда код понадобится слегка изменить, ибо нулевое положение будет соответствовать подаче светового сигнала.

В итоге хочу сказать, что шведский изобретатель выжал из оптической системы максимум того, что можно было получить. При минимальной стоимости расходов на строительство и эксплуатацию. Не зря Швеция оказалась единственным государством, где оптический телеграф продолжал функционировать и в 60-70-е годы 19-го века. Последняя станция была закрыта в 1881 году. Причина того довольно проста: сложная местность с большим количеством островов затрудняла прокладку кабелей - и оптическими станциями перекрывали те дистанции, где было трудно проложить кабель: как ни забавно, но беспроводная суть этой системы тут оказалась полезна.

Рекомендую эту систему всем попаданцам в прошлое. Удачи!
