Барабан-улитка обр. 1915 г к пулемету Кольт

цитата:

Заряжание пулемета со временем удалось несколько упростить. В конце 1915 г. к «Кольту» была предложена тренога с сиденьем, деревянным прикладом-рукояткой и сменным медным барабаном с лентой. В пехоте установка применения не нашла, но приклад и барабан пригодились в авиации. Завод «В. А. Лебедев» 10 декабря 1915 г. получил наряд на 85 барабанов с креплением и мешками для стреляных гильз и 170 запасных барабанов – т.е. по три барабана на пулемет. На Комендантском аэродроме в Петрограде 29 февраля 1916 г. установка завода «Лебедев» (разработанная Д. Л. Колпаковым-Мирошниченко) успешно прошла испытания и была рекомендована для производства. «Кольт» ставился на самолет «Лебедь XII» и на турельной установке Шкульника.

Слева к пулемету прикреплен

шкворневая установка, краем виден барабан

Инженер Л.Д.Колпаков-Мирошниченко демонстрирует свою пулеметную установку с пулеметом «Colt». Там же барабан.

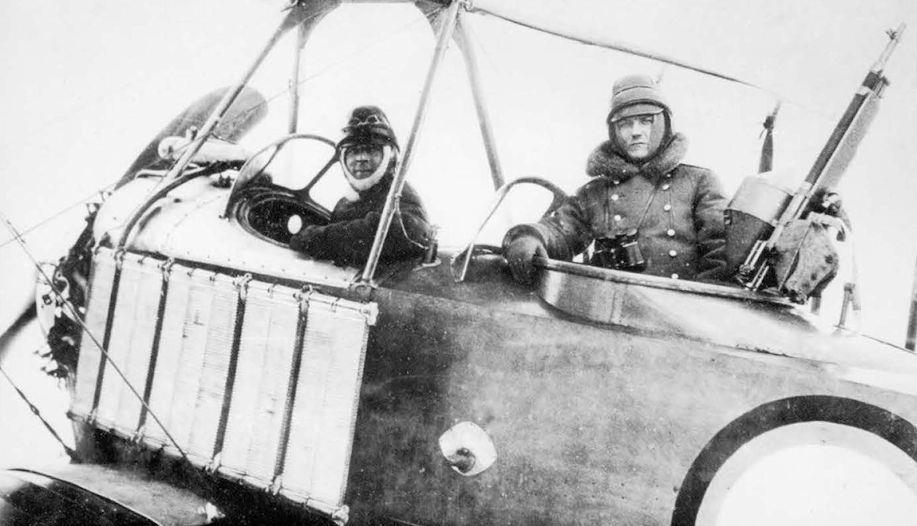

Самолет-разведчик «Лебедь-XII» с пулеметом Кольт с барабаном. Установка под пулемет Кольт, разработанная именно на заводе Лебедева, прошла испытания весной 1915 года и была рекомендована в серийное производство.

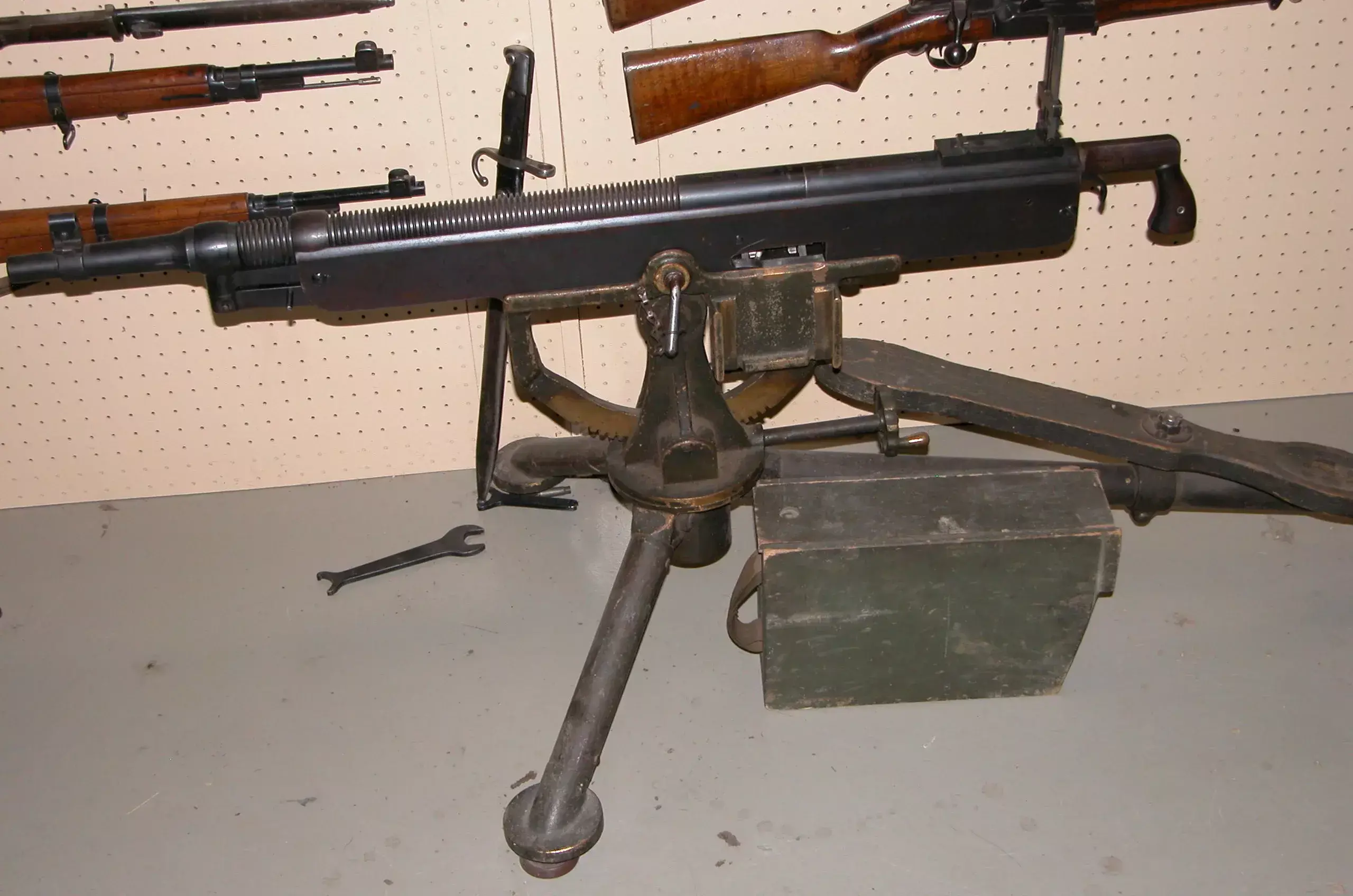

В пехоте с этим проще было. Ящик патронный который крепился на станок

Касаемо мешков для гильз то их фото

Есть такие

Вообще барабан упростил ситуацию с подачей патронов. А то они и так извращались

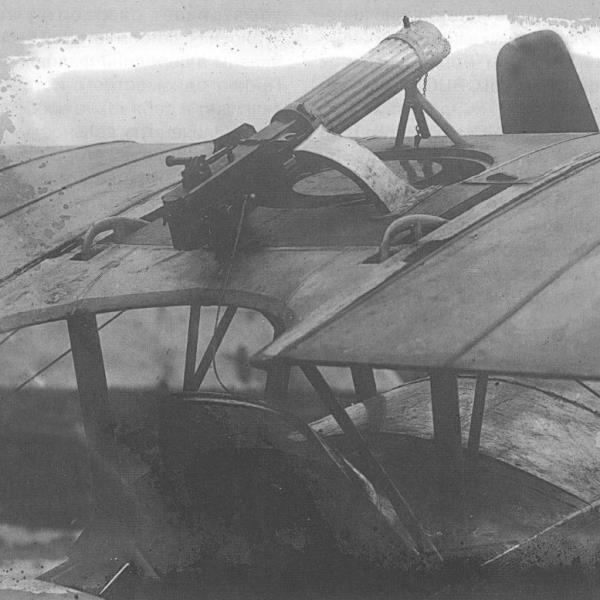

Пулемет «Максим» на верхнем крыле Nieuport-10 с подачей патронов из ящика в фюзеляже.

Чертежи барабана (отсюда https://gwar.mil.ru/documents/view/?id=58463543 )
