Пулемет ручной Максима-Токарева экспериментальный 1926 г.

Пулемет ручной Максима-Токарева экспериментальный 1926 г. калибра 7,62 мм

Размер: длина общая 1234 мм.
Местонахождение:
Федеральное государственное бюджетное учреждение культуры и искусства "Военно-исторический музей артиллерии, инженерных войск и войск связи" Министерства обороны Российской Федерации/

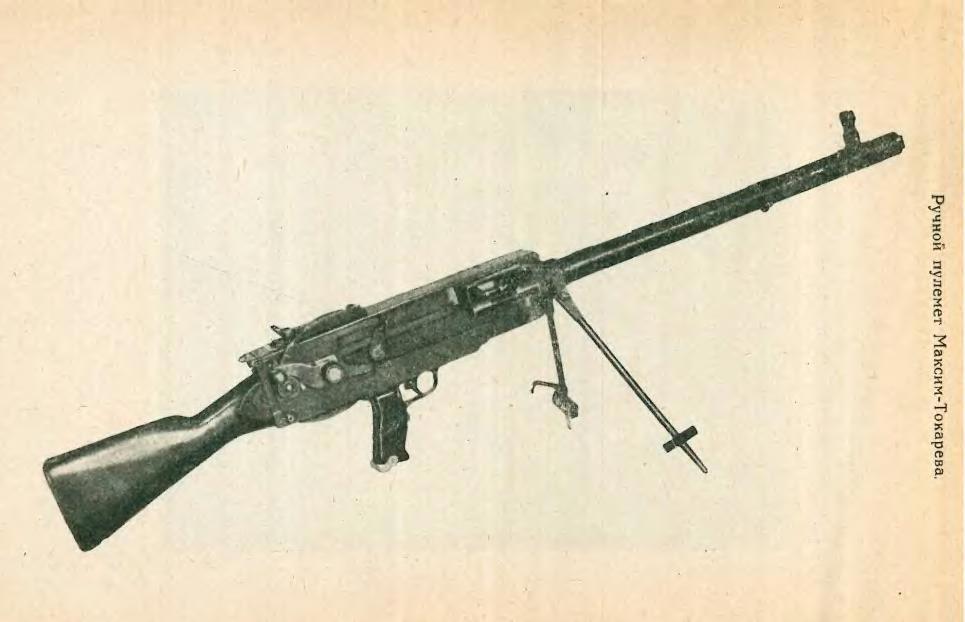

Фотография модернизированной версии ручного пулемёта Токарева каким-то образом оказалась в наставлении по пулемёту МТ от 1927 года.

Пулемет разрабатывался на конкурс в котором победил ДП.

Федосеев так пишет:

Предпринятая Ф.В. Токаревым в 1926 г. попытка более глубокой переделки станкового пулемета в ручной не увенчалась успехом. Новый образец хоть и был легче и лучше прежнего МТ, но в целом сохранял главные недостатки своей ранней модели, а коренная модернизация ряда деталей вообще лишала смысла саму идею переделки. Ввиду этого второй образец переделочного пулемета был отклонен. Кстати, такая же участь постигла и опытный авиационный вариант Максима-Токарева.

Оценка не от Федосеева

радикальная переделка ряда деталей, предпринятая Токаревым в усовершенствованной модели, вообще лишала смысла саму идею переделки, поскольку убивала последний козырь  — унификацию с базовой моделью.

Федоров упоминает эту модель в книге «Оружейное дело на грани двух эпох»:

Задача была явно не благодарная, с одной стороны, Токарев отходил ещё далее от стандарта и завод был бы вынужден налаживать добавочное новое производство, причём пропадала основная выгода введения стандартного пулемёта Максима – Токарева, с другой же, – Токарев оставлял основной принцип устройства пулемёта Максим, т.е. принцип устройства замка и коленчатых рычагов, при которых система не могла получиться столь лёгкая и компактная, как это имело место в случае принятия, например, скользящего затвора.

Артком в журнале № 1292 за 1926 год по данному пулемёту заключил:

...хотя модель № 2 и имеет преимущества перед № 1, но для изготовления её потребовалось бы совершенно новая установка производства с изготовлением громадного количества калибров, инструментов и приспособлений, в основном же новая модель сохраняет старый принцип устройства и действия пулемёта Максима, а следовательно и все присущие этой системе недостатки, т. е. сложность, значительное разнообразие задержек, громоздкость системы и т. д. Так, как на данное время имеются более простые конструкции (Дрейзе, Дегтярёв), обращение с которыми легче, а установка производства проще, что даёт возможность в наикратчайший срок снабдить армию необходимыми ей ручными пулемётами, дальнейшую разработку модели № 2 производить не следует.

А вот т.н. авиационный образец МТ о котором Федосеев говорит

По поручению Арткома с марта 1927 года Токарев занимался разработкой авиационного скорострельного пулемёта. Первый образец пулемёта был готов в 1929 году, а второй появился в 1930 г.

В октябре 1930 года на заводе была проведена пробная стрельба на проверку действия автоматики. А в декабре пулемёт проходил полигонные испытания по итогам, которых Артком заключил, что пулемёт не отвечает предъявленным ТТТ:

При испытании на полигоне, – докладывал в январе 1931 г. И. П. Уборевич народному комиссару по военным и морским делам, – механизм пулемёта работал удовлетворительно, но конструкция имеет ряд недочётов: возможность преждевременного выстрела, недостаточный темп, затруднительность устранения задержек, ненадёжность синхронной стрельбы через винт, сложность в производстве, поэтому вопрос о сверхскорострельном пулемёте должен быть оставлен открытым.

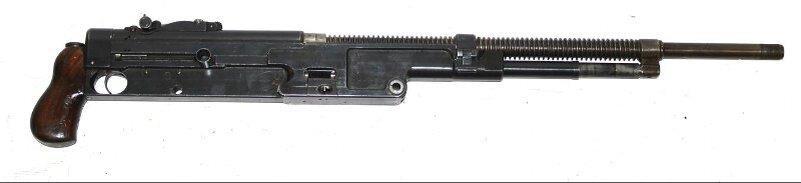

7,62 мм авиационный скорострельный пулемёт Токарева 1930 года.

Характеристики авиационного пулемёта Токарева 1929 года:

Калибр – 7,62 мм;

Общая длина – 990 мм.

Характеристики авиационного пулемёта Токарева 1930 года:

Калибр – 7,62 мм;

Общая длина – 920 мм;

Длина ствола – 665 мм;

Ширина – 85 мм;

Высота – 110 мм

Кроме того в 1927 году Токарев разработал станковый пулемёт. И по видимому даже не один, раз данный пулемёт помечен, как: «образец 2».

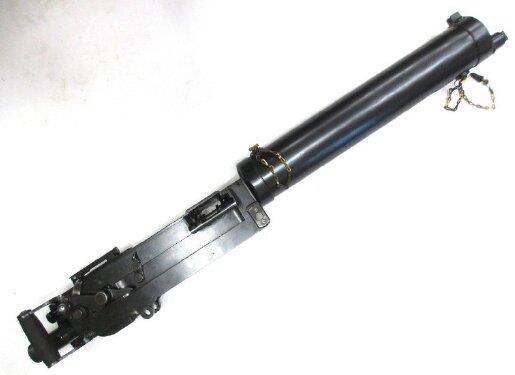

7,62 мм станковый пулемёт Токарева 1927 года.

Общая длина – 1058 мм;

Ширина – 140 мм;658 мм;;

Ширина – 140 мм

Высота со сложенным прицелом – 180 мм.

Находится в Военно-историческом музее артиллерии, инженерных войск и войск связи.

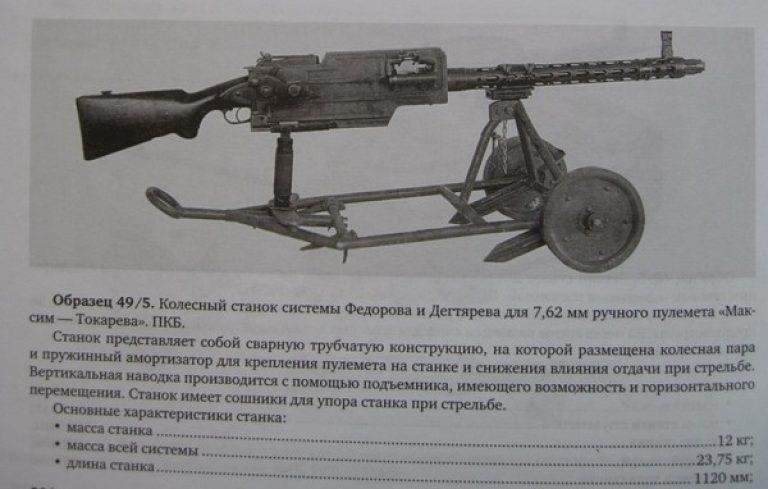

МТ обр. 1924  на станке Федорова-Дегтярева

Касаемо танковой версии (МТ-Т)

Проверка на танке МС-1 показала, что пулемет ДТ имеет меньшие габариты и более предпочтителен в танках, где пулеметом управляет непосредственно стрелок. При этом пулемет МТ-Т хорошо компоновался как спаренный с пушкой. Танкисты имели возможность использовать пулемет вне танка, для этого в ЗИПе танка имелись съемная сошка

Испания. МТ на башне броневика как "зенитный", и еще один стоит "курсовым"
