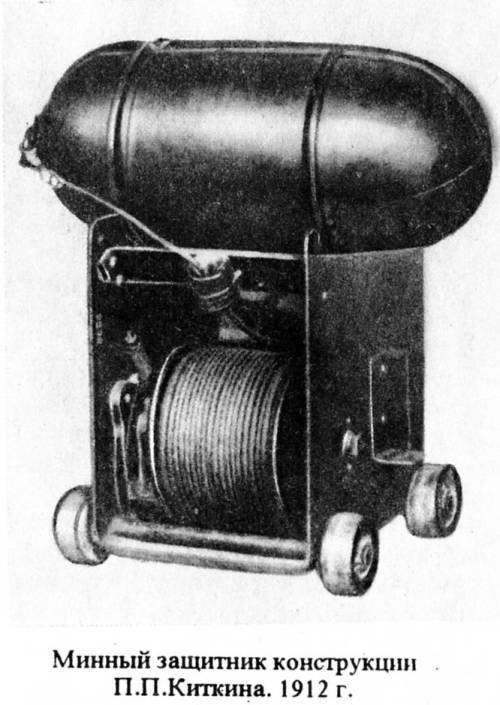

Минный защитник МЗ-12.
Ми́нный защи́тник (МЗ) — устройство для защиты морских якорных мин от вытраливания контактными корабельными тралами. Впервые в мире минную защиту сконструировал в 1912 году П. П. Киткин (минный защитник МЗ-12), а в 1914 году — улучшенный минный защитник на основе первого образца, увеличив глубину его постановки (минный защитник МЗ-14).
Тактико-технические характеристики (ТТХ):
- глубина места постановки — 24–110 м;
- диапазон углублений (расстояние от поверхности воды) буйков — 6–34 м.
- ВВ - 0,88 кг.
МЗ-12 по конструкции напоминает морскую якорную мину, только очень маленькую. Действие минного защитника соответствует схеме работы якорной мины. При касании тралом буйрепа трос трала скользит по нему, что вызывает взрыв заряда и разрыв трала.
МЗ-12 устанавливался перед минным заграждением на пути тральных кораблей. Защитники ставились в 1–2 ряда.

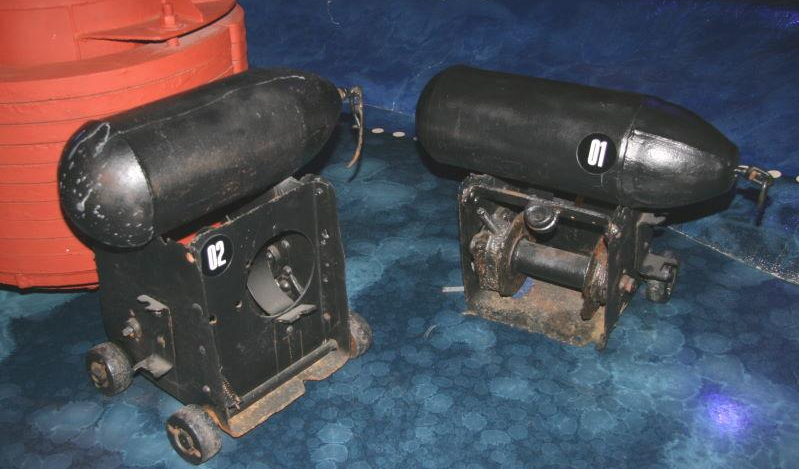

Минные защитники Киткина МЗ-12 (слева) и МЗ-14.
МЗ-14. Вес – 150 кг. Длинна – 870 мм. Ширина – 500 мм. Высота – 936 мм.
А в 1913 году Киткин создает аппарат для охранения кораблей от якорных мин, названный "параваном-охранителем".
