Шифровальная машина гения карикатуры и иллюстраций

Английский карикатурист, иллюстратор и художник, наиболее известный своими рисунками причудливых изобретений для достижения простых целей, вдохновил некоторые из величайших умов своего времени настолько, что в его честь назвали одну из шифровальных машин, построенных во время Второй мировой войны. Машину, которая стала предшественником первого в мире программируемого цифрового электрического компьютера Colossus.

Шифровальную машину так и назвали «Heath Robinson» («Хит Робинсон»)

На фото она реконструированная и сейчас находится в Национальном музее вычислительной техники в Блетчли Парк, Бакингемшир, Великобритания, где на неё и можно посмотреть вместе с выставкой оригинальных иллюстраций военных роботов Хита Робинсона, изображённых во время Первой и Второй мировых войн.

Эта машина для взлома кодов использовалась для чтения секретных нацистских сообщений высшего уровня во время Второй мировой войны и была обнародована военным Wrens (Women’s Royal Naval Service) — Ирен Диксон.

Вот она на фото

Знаменитая команда взлома кодов в Правительственной школе кодов и шифров (GC&CS) в парке Блетчли построила невероятно сложную электромеханическую машину, чтобы помочь взломать немецкий код Лоренца. Персонал Wrens (Женская королевская военно-морская служба), который и руководил им, дал машине прозвище «Heath Robinson». Heath Robinson был заказан секцией Ньюманри Парка Блетчли под руководством Макса Ньюмана и в основном построен Исследовательским центром телекоммуникаций в Малверне.

В июне 1943 года «Heath Robinson» начал свою успешную и трудную карьеру.

Гораздо более продвинутый, чем знаменитый код Enigma, код Лоренца был сгенерирован с помощью линейного шифровального аппарата телетайпера SZ40 / 42 (англ. «Tunny»), созданного C. Лоренцом в Берлине. Шифровальная машина произвела так называемый шифр Вернама с использованием 12 колес ротора, соединенных в невероятно запутанной манере на основе функции Boolean XOR. Это означало, что сообщение, зашифрованное машиной Лоренца, было невероятно трудно расшифровать, потому что настройки колеса, используемые для его записи, были необходимы для чтения сообщения.

Проще говоря, Heath Robinson использовал статистический метод для анализа закодированных сообщений, называемый техникой Tutte 1 + 2, чтобы взломать шифр Лоренца. При этом машина запускала две ленты — на одной было зашифрованное сообщение, а другая являлась компонентом возможного ключа декодирования. Лента ключа была на один символ длиннее, поэтому ключ можно было проверить по каждому символу зашифрованного текста.

Чтобы сделать это, две перфорированные ленты должны были находиться в жесткой и точной синхронизации. Это означало, что ленты пропускаются через тщательно продуманный лентопротяжный механизм, когда они сканируются и считываются банками фотоэлектрических элементов. Это была система, которая работала, но она была трудна в управлении, требовала много раз менять ленты, чтобы справиться с настройками машины Лоренца и была трудна в обслуживании.

Colossus

Чтобы преодолеть эти неудачи, Томми Флауэрс из лаборатории Главпочтамта в Доллис-Хилл, Лондон, решил отказаться от Heath Robinson и начать разработку революционного компьютера, который будет называться Colossus, который использует радиоклапаны вместо лент для обработки данные взлома кода в цифровом виде. Согласно музею, Heath Robinson продолжил работу после того, как в феврале 1944 года вошёл в строй Colossus.

К концу войны было построено два «Супер Робинсона», еще два находились в стадии разработки. Один из них продолжал использоваться Министерством обороны в 1950-х годах, а комбинированная версия Робинсона и Колосса под названием Colorob появилась в сети в 1955 году. К сожалению, бюджеты и соображения безопасности означали, что «Хит Робинсон», как и в случае с «Колоссом» и многими другими ранними британскими компьютерами, в конечном итоге были демонтированы и разрушены.

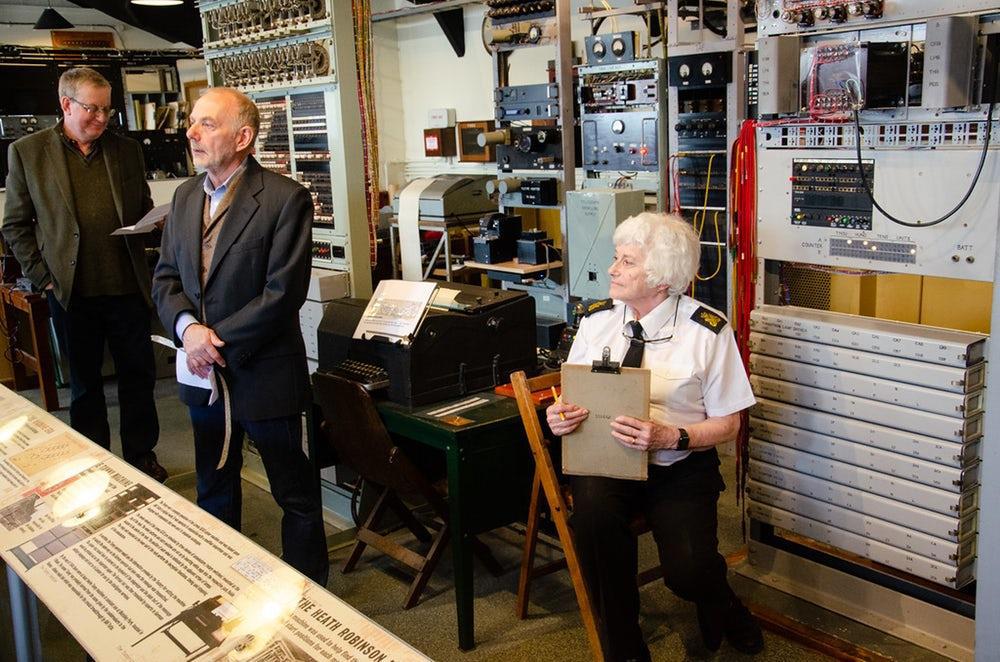

Новая версия была реконструирована с помощью самых первых чертежей. К сожалению, отец этого компьютера умер задолго до того, как его существование стало достоянием гласности, но племянник Хита Робинсона, историк искусства Питер Хиггинсон присутствовал на открытии, а волонтер музея Хелен Джарвис заново выполнила задачу Wrens по чтению результатов с приборной панели.

«Это так приятно видеть эту невероятную реконструкцию машины Хита Робинсона!»

«Это фантастическое достижение и приятно встретиться с Питером, чей великий дядя заставил нас смеяться с его удивительных карикатур. Увидев все это, я вспоминаю о моем прибытии в парк Блетчли в конце 1943 года для работы на новой машине».

Ирен Диксон.

Всё-таки удивительное наследие оставил Хит Робинсон, начиная со стиля до прямого производства его интересных идей А вы как думаете?:)

Всем добра и вдохновения!
