Ядерный кабан (BOAR)

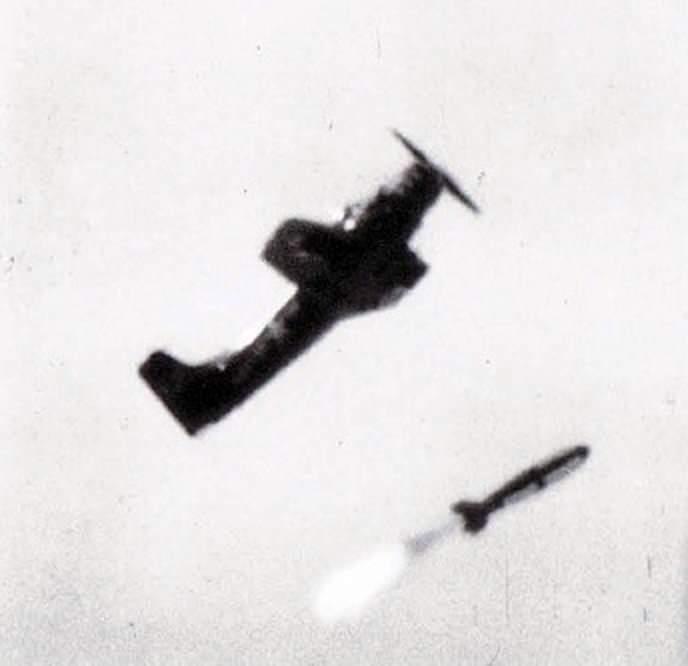

Всем привет! Вот, попалось мне тут интересное и редкое фото учебного использования малоизвестного ядерного боеприпаса с одномоторного винтового самолёта времён начала Холодной войны. Возможно, что описание к этому фото пригодится кому-то из авторов в его творчестве, например - в шпионском романе или романе о ядерных террористах (или - о всё тех же попаданцах...)Это фото (сделано фотографом ВМС США) малоизвестного флотского оружия, на нём винтомоторный палубный штурмовик "Скайрейдер" сбрасывает с кабрирования неуправляемую ракету (похожую на бомбу) BOAR с ядерной боевой частью. Эта ракета состояла на вооружении в 1956-1963 гг. Первый образец ядерного оружия США, применение которого (как считали американцы) было возможно без входа носителя в зону поражения тогдашних наземных и корабельных средств ПВО. Дальность пуска - 15 миль, мощность ядерного заряда 20 килотонн. Ракета быстро устарела и уступила место более совершенным образцам, кроме того, были трудности в контроле качества ее твердого топлива при хранении на складах и в погребах авианосцев.

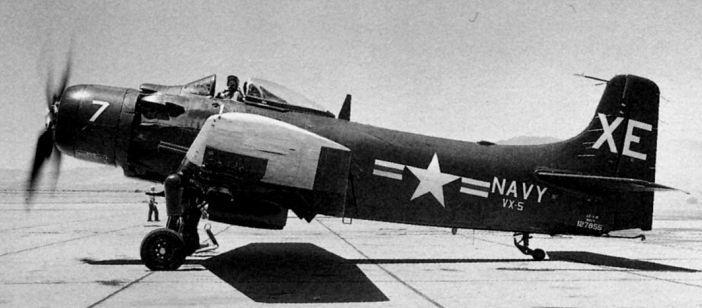

AD-4В "Скайрейдер"

Для справки.

BOAR (от английского "Bombardment Aircraft Rocket") — бомбардировочная авиационная ракета, буквальный перевод аббревиатуры — «Кабан») — неуправляемая ядерная ракета класса «воздух-поверхность», разработанная для ВМФ США в 1950-х годах. Предназначалась для нанесения тактических ядерных ударов с палубных самолётов по кораблям и береговым объектам противника. Состояла на вооружении с 1956 по 1963 год и была заменена на AGM-12 Bullpup.

А вот эта, уже широко известная фотография показывает эту ракету, запускаемую уже с другого воздушного носителя:

Запуск BOAR с борта истребителя F2H "Banshee"

Конструктивно Вombardment Aircraft Rocket, или Bureau of Ordnance Aircraft Rocket или официально как 30,5-дюймовая авиационная ракета, была очень проста. В основе её конструкции лежала обычная тактическая атомная бомба Mark-7, на хвосте которой установили твердотопливный реактивный двигатель тягой в 67 КН. Время горения двигателя составляло 3 секунды.

По расчётам, запускаемая с борта выполняющего «бросковое бомбометание» самолёта, ракета за счёт суммирования кинетической энергии носителя и тяги собственного двигателя должна была пролететь около 12 км по баллистической траектории. В конце активного участка траектории ракета развивала скорость 215 м/с. Тротиловый эквивалент её боевой части был равен 20 килотоннам, что позволяло уничтожить или тяжело повредить боевой корабль в радиусе до 1500 метров от точки подрыва.

Взрыв происходил по сигналу от таймера или ударного взрывателя. В автоматике подрыва предусматривались четыре режима роботы:
— полёт по траектории свободно-падающей бомбы, наземный взрыв от ударного взрывателя;
— полёт с включением РДТТ, наземный взрыв от ударного взрывателя;
— полёт с включением РДТТ, воздушный взрыв по сигналу от таймера, запускаемого в момент сброса ракеты;
— полёт с включением РДТТ, воздушный взрыв по сигналу от таймера,  запускаемого в момент включения системы LABS (Low Altitude Bombing System — система бомбометания с малых высот, которая расчитывала точку сброса бомбы во время выполнения маневра) и начало манёвра кабрирования.
В последних двух режимах ударные взрыватели служили резервом но случай отказа автоматики подрыва.

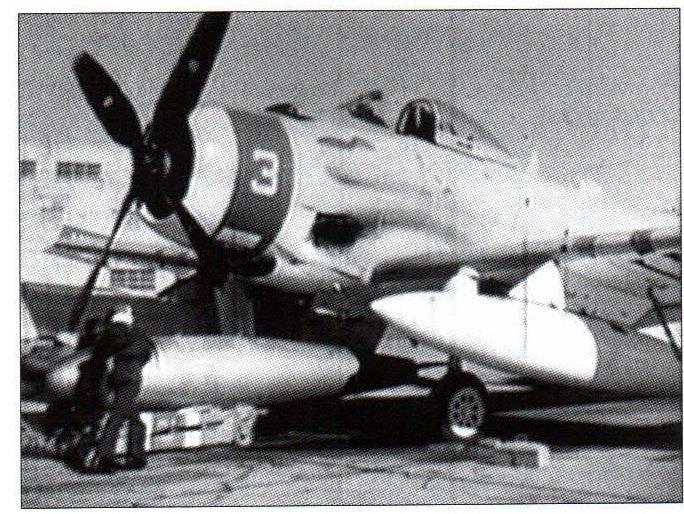

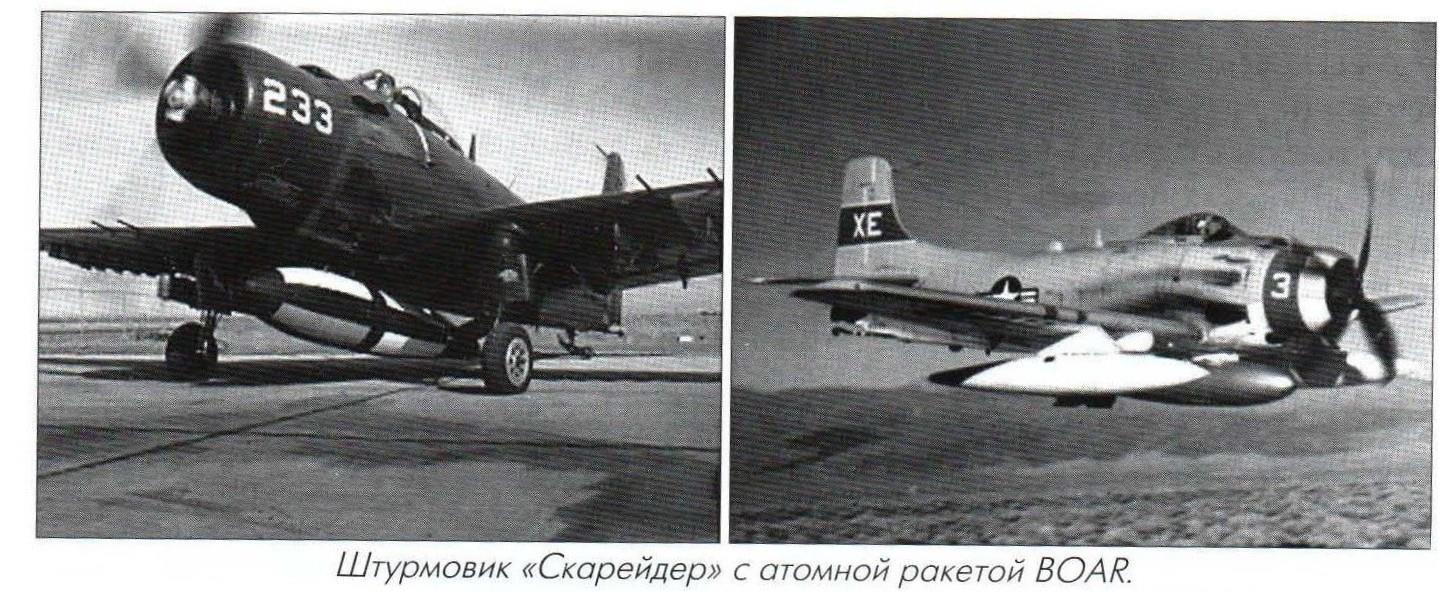

В принципе, использовать реактивную бомбу можно было с любых корабельных истребителей-бомбардировщиков, оснащенных соответствующим узлом подвески и упомянутой системой LABS, но основным носителем являлся доработанный палубный штурмовик AD-4B.

Системы управления ракета не имела. Стабилизация в полёте обеспечивалась тремя хвостовыми стабилизаторами. Такой примитивизм конструкции, бесспорно, поражает - все же ядерное оружие, на мой взгляд, должно иметь какие-то резервные системы, предохраняющие его от случайного взрыва, но возможно, что они в "Кабане" все же были, просто я о них не знаю...

И ещё одно: авианосных групп (я имею в виду - больших, несущих до 70-ти самолётов и более) в составе ВМФ СССР не было - тактика использования надводных кораблей была другая, в соответствиии с доктриной ответного удара, но тут возникает резонный вопрос: для поражения какой же морской цели создавалась тогда эта ракета??? Одиночный боевой корабль?.. Отряд боевых кораблей?.. тогда спрашивается - это серьёзно?..

На этом о ядерном кабане ВМФ США пока все. Всем спасибо за внимание, хорошего вечера и мирного неба.
