О ракетах и прочем (П-700 Гранит против П-800 Оникс). Про экспертов с просторов сети

Некоторое время назад на сайте АШ(в 2021году) появилась статья о системе морской  разведки и целеуказания «Лиана».  В комментариях к этой статье было  поднято несколько вопросов и сделано несколько утверждений, которые мне  захотелось осветить.

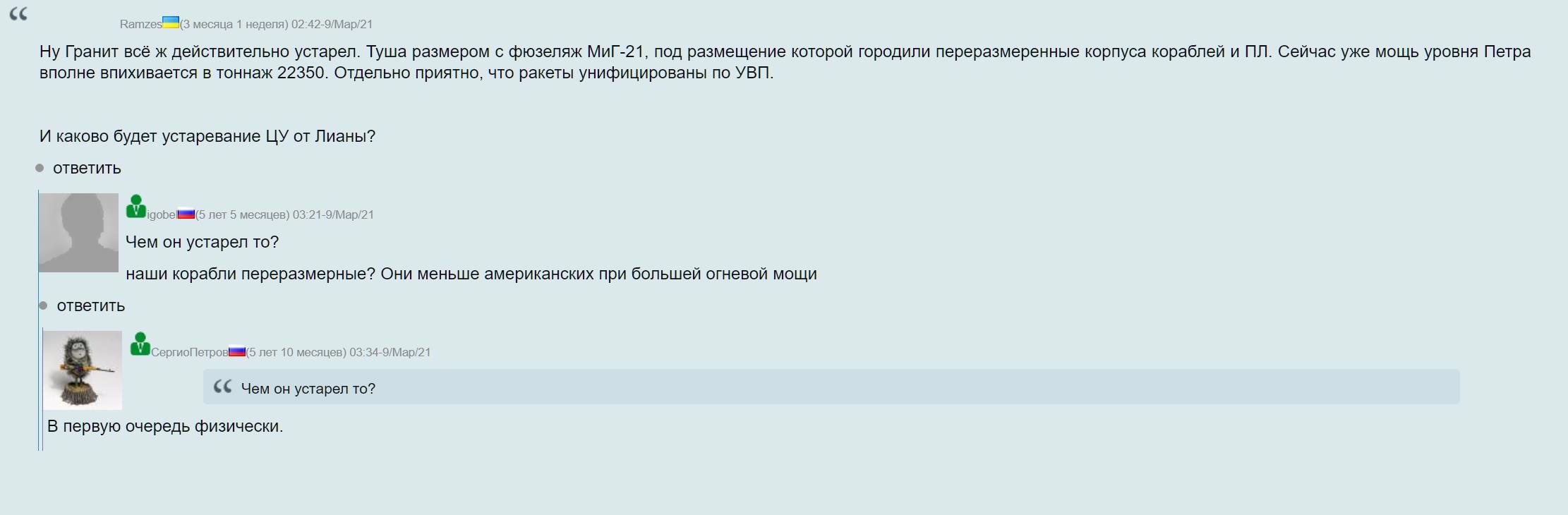

Разумеется высказывание о переразмерности наших кораблей есть ничто  иное как глупость, так как у нас только 1 Пётр Великий, а всё  остальное(3шт 1164 «Атлант») по водоизмещению равны А́рли Берк, Тиконде́рога или их производным из Азии.

Но для начала поговорим об уровне огневой мощи основного вооружения  современных кораблей: П-700 это не только здоровая дура в 7 000 кг на  старте, но и 750кг боевой части при скорости в 1.5 маха на финальной  траектории, боеприпас объëмного взрыва или заряд на 500кт.

Если переоснащаемые корабли будут иметь подобное снаряжение на своих  новых ПКР, то действительно огневая мощь Петра Великого может быть  втиснута в меньшее водоизмещение. При увеличении массы заряда могущество  боеприпаса увеличивается нелинейно, что верно и в обратном направлении:  ракета с боевой частью в 300кг - 400 кг при прочих равных нанесёт  значительно меньше урона, чем в 750 кг - 800 кг, а значит её поражающие  характеристики должны быть увеличены другими способами или придётся тупо  увеличивать количество ракет в залпе, что в ряде случаев может быть  более оправдано с точки зрения экономики запуска больших ракет по одной,  но распределённой и укреплённой цели.

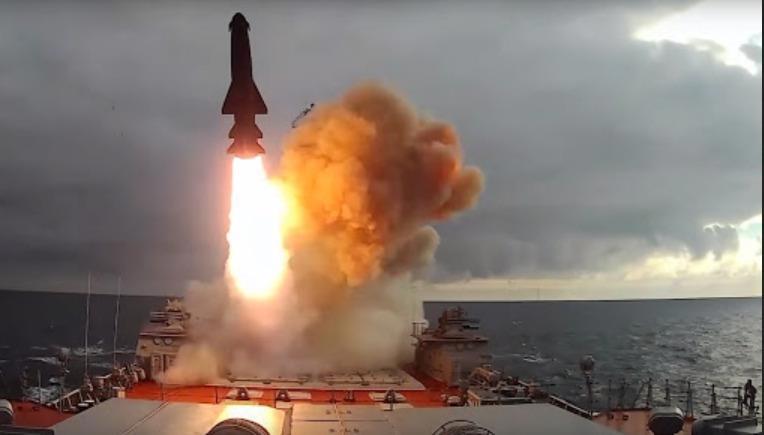

П-700 принят на вооружение в 1983 году, последний носитель в ведён в  строй в 1996 году(подводный, надводный в 1998), на дворе сейчас 2021 год  - вопросы о замене комплекса, как говориться, встали в полный рост даже  по сугубо утилитарным причинам физической деградации самих ракет. Есть  ли смысл возобновлять производство этого комплекса, в том виде как он  был? Я думаю в этом нет необходимости, как и в возобновлении  производства Миг-31, МиГ-29А или Ваз 2101.

Другой вопрос: а что предлагается на замену?

Если мы рассмотрим характеристики П-700, то в значительной степени у  него есть ряд недостатков перед более современными, но более  миниатюрными ПКР - скорость на финальном участке всего 1.5 маха(в  сравнении с 2.2 и более) и высота полёта на этом финальном участке около  25 метров, что при габаритах ракеты даёт слишком раннее обнаружение и  соответственно даёт слишком много времени на подготовку к отражению  удара.  В данный момент это всё равно не является критичным(с учётом  уровня западных систем ПВО и деградации уровня подготовки личного  состава вмф), но на перспективу является неприемлемым для вновь  выпускаемых ракет, которые будут нести службы в следующие десятилетия.

Упомянутые дозвуковые ПКР Калибры разумно применять только по  относительно близко расположенным целям или для обстрела неподвижных. По  сложившейся практике число ПКР будет сведено к некому минимуму, а всё  остальное свободное пространство займут ракеты для нанесения ударов по  наземным объектам. Таким образом получается, что морские Калибры скорей  всего вообще не будут установлены на корабли проекта 1144 «Орлан» и   1164 «Атлант»

Разумеется 3М54 Калибр  никакой прямой заменой 3М-45 Гранит не  является так как стрелять дозвуком на дистанцию в 500км бред сивой  кобылы - даже американцы оказались не настолько богаты, чтобы усеивать  дно океана своими томагавками и все они сняты с дежурства или переделаны  в другие модификации. У всех ракет есть своя ниша и борьба с АУГ  противника на дистанции в 500км+ это не то чем должна заниматься ракета с  дозвуковой скоростью полёта, так как для этого есть гораздо более  вменяемые кандидаты. Из предложенных к рассмотрению вариантов Калибров  вменяемыми боевыми качествами по преодолению ПВО обладает только  модификация с  возможностью сверхзвукового полёта на финальном участке,  все остальные версии против готового к действиям противника будут мало  эффективны.

Обратите внимание, что для фактического  обнаружения цели ракете приходится сообщать о себе при мерно на такой же  дистанции на которой будут обнаружены более крупные и быстрые ПКР и по  сути до звуковой Калибр на финальном участке превращается в  сверхзвуковую ПКР производства 80х при том что вес боевой части всего  200кг(гарпун 220, экзосет 165).

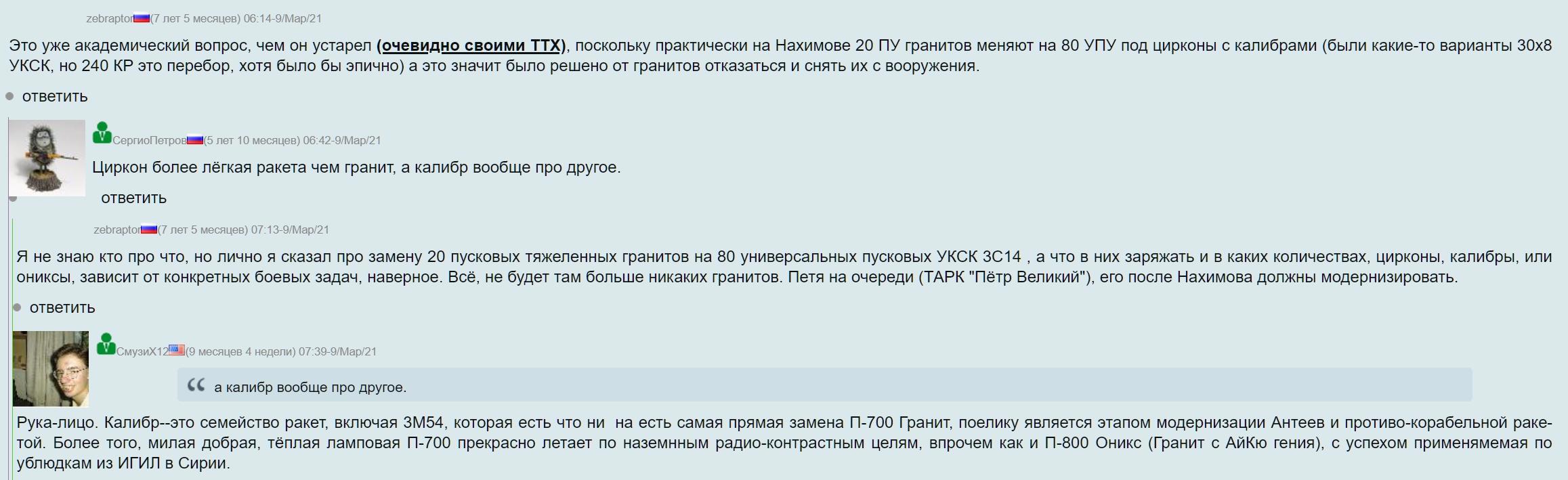

Переоснащение подводных лодок проекта 949А «Анте́й»(  или Оскар2 по нато классификации) на Оникс, Циркон и Калибр означает  отказ от их узкой специализации "убийц АУГ" в более конверсионные  варианты, пригодные для применения современного ракетного вооружения в  конфликтах малой интенсивности.

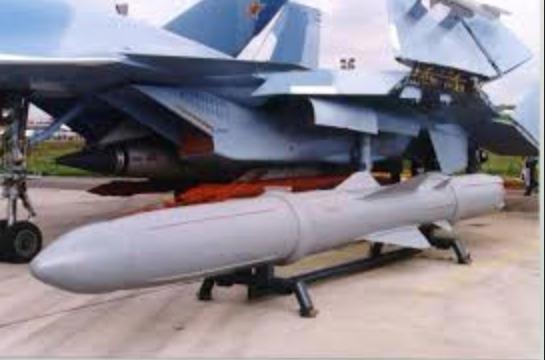

Теперь что касается П-800 и её некой гениальности в сравнении с П-700.

Если мы говорим о П-800 без добавления каких либо индексов, то речь  идёт о ПКР среднего радиуса действия в 300км(по комбинированной  траектории) в экспортном исполнении. В данный момент ведётся разработка и  принятие на вооружение  модификаций с целеполагаемой дальностью в 800  км, которой предполагается достичь посредством применения нового топлива  и уменьшением веса оборудования.

Вероятно что данная дальность будет достигаться с учётом применения  спец бч, хочется так же надеяться, что цифра в 800 км является  действительно дальностью, а не очередным примером в стиле "учёный  изнасиловал журналиста":

ПБРК "Бастион" с ПКР "Яхонт"(экспортный Оникс) обеспечивает защиту:  побережья протяженностью более 600 км vs дальность отечественного Оникса  = 600км.

Разработка комплекса четвёртого поколения П-800 начата в конце 70х годов и основной целью ставилось достижение универсальности ракеты по возможным носителям(от этого и более скромные размеры в сравнении с П-700) и средам применения.

Разработка комплекса третьего поколения П-700 началась в 1969 году и ракета была принята на вооружение в 1983.

1)

Бортовая автономная селективная система управления ПКР построена на  основе мощной трехпроцессорной вычислительной машины с использованием  нескольких информационных каналов, что позволяет успешно разбираться в  сложной помеховой обстановке и выделять истинные цели на фоне любых  помех.

Ракета имеет несколько гибких адаптивных траекторий в зависимости от  оперативной и тактической обстановки в морском и воздушном пространстве  района операции. Максимальная скорость полета соответствует М=2,5 на  большой высоте и М=1,5 - на малой. Комплекс обеспечивает залповую  стрельбу всем боекомплектом с рациональным пространственным  расположением ракет и позволяет действовать против одиночного корабля по  принципу "одна ракета-один корабль" или "стаей" против ордера кораблей.

2)

В режиме беглого огня одна ракета, выполняющая роль "наводчика" летит  по высокой траектории, чтобы максимально увеличить площадь захвата  цели, в то же время другие ракеты летят по низкой траектории. В полёте  ракеты обмениваются информацией о целях. Если ракета -"наводчик"  перехвачена, тогда одна из других ракет автоматически принимает на себя  её функции. Ракеты сами распределяют и классифицируют по важности цели, выбирают тактику атаки и план ее проведения. Для  исключения ошибки при выборе маневра и поражения заданной цели в  бортовую вычислительную машину (БЦВМ) заложены электронные данные по  современным классам кораблей. В БЦВМ есть  сведения о типе ордеров  кораблей, что позволяет ракете определить, кто перед ней - конвой,  авианесущая или десантная группа, и атаковать главные цели в ее составе.  В БЦВМ заложены данные по противодействию средствам радиоэлектронной  борьбы противника, способным постановкой помех уводить ракеты от цели,  тактические приемы уклонения от огня средств противовоздушной обороны.  После пуска ракеты сами решают, какая из них будет атаковать какую цель и  какие маневры для этого нужно осуществить в соответствии с заложенными в  программу поведения математическими алгоритмами. Ракета имеет и  средства противодействия атакующим ее противоракетам. Уничтожив главную  цель в корабельной группе, оставшиеся ракеты атакуют другие корабли  ордера, исключив возможность поражения двумя ракетами одной и той же  цели. Выбранная цель поражается в наиболее уязвимые зоны, а в следсвие  большой массы и скорости ракеты П-700 средства ближней обороны  противника(вулкан) оказываются практически бесполезны из-за малой  эффективной дальности стрельбы и недостаточной скорости наведения при  атаке с разных сторон.

Всё выше перечисленное можно соотнести и с П-800 Оникс с поправкой на  конкретную номенклатуру бортового оборудования, никаких особых  "гениальностей" в сравнении с П-700 Гранит П-800 Оникс не обладает, а  лишь наследует оные от своего более крупного и старого коллеги и  развивает их по мере достижений научно-технического прогресса. Можно смело сказать что характеристики и способности системы П-700 стали  золотым стандартом при разработке систем наведения для всех последующих  сверх звуковых ПКР. Возвращаясь к способности П-700 наносить удары по  наземным объектам хочется отметить, что картошку можно возить и на  болиде формулы 1, но это не значит что такое является нормальным его  применением.

В целом появление гиперзвуковых ракет привносит новые серьёзные  вызовы для любой современной и перспективной корабельной и сухопутной  ПВО и при успешном и комплексном переоснащении нашего флота будет  гарантировать безопасность наших границ ещё долгие годы.

Теперь перейдём к более печальным вещам прозвучавшим в комментариях к той статье:

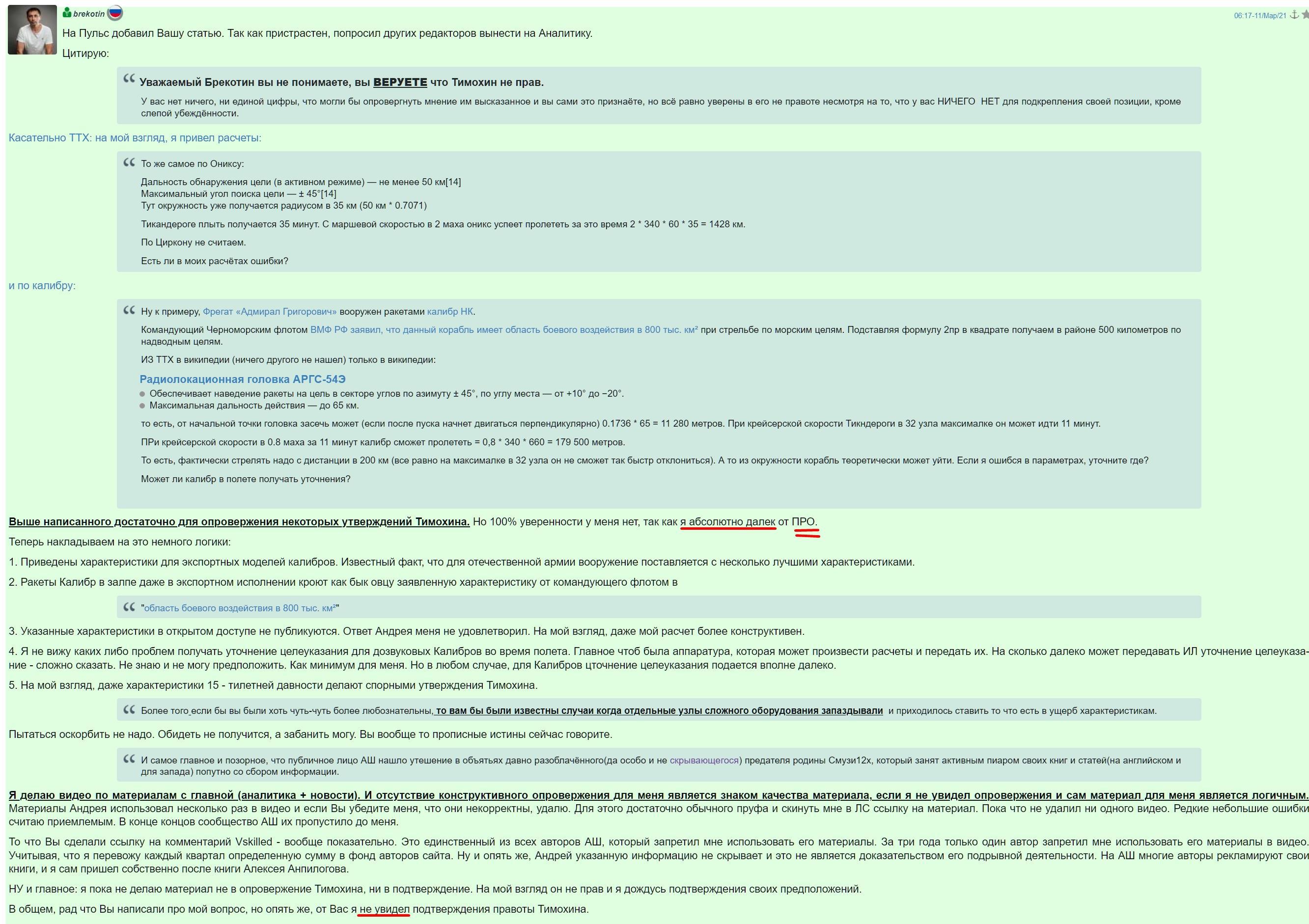

Уважаемый Брекотин вы не понимаете, вы ВЕРУЕТЕ что Тимохин не прав.

У вас нет ничего, ни единой цифры, что могли бы опровергнуть мнение  им высказанное и вы сами это признаёте, но всё равно уверены в его не  правоте несмотря на то, что у вас НИЧЕГО  НЕТ для подкрепления своей  позиции, кроме слепой убеждённости.

Более того если бы вы были хоть чуть-чуть более любознательны, то вам  бы были известны случаи когда отдельные узлы сложного оборудования  запаздывали  и приходилось ставить то что есть в ущерб характеристикам.

И в этом нет НИЧЕГО УДИВИТЕЛЬНОГО при сложных и масштабных проектах  на грани технически возможного - это было при СССР, это было и есть и на  Западе и в России.

А если бы вы попробовали включить голову и хоть немножко подумать над  тем что у вас вызывает такой протест, то вы смогли бы понять что ракеты  разрабатывают одни люди, а средства обнаружения и целеуказания  СОВЕРШЕННО ДРУГИЕ, а носители этих средств обнаружения и средств  поражения разрабатывают ВООБЩЕ ТРЕТЬИ!

И способность создать ракету с дальностью в 1000км вовсе не означает,  что мы так же смогли создать(сохранить) комплекс который ей выдаст  целеуказание в режиме реального времени при  стрельбе на такую дистанцию. Всегда будет происходить такое, что кто-то  разработал свой узел раньше других и это нормально(не очень приятно, но к  сожалению обыденно). К сожалению в этом нет ничего гениального у  Тимохина, так как это известно ЛЮБОМУ кто хоть как-то чем-то  интересовался или у кого есть мозги.

И самое главное и позорное, что публичное лицо АШ нашло утешение в объятьях давно разоблачённого(да особо и не скрывающегося)  предателя родины Смузи12х, который занят активным пиаром своих книг и  статей(на английском и для запада) попутно со сбором информации.

И самое забавное, чем же он тебе ответил на твою мольбу? Очередной  рекламой самого себя в своей новой статье. Это фиаско братан, это  фиаско.

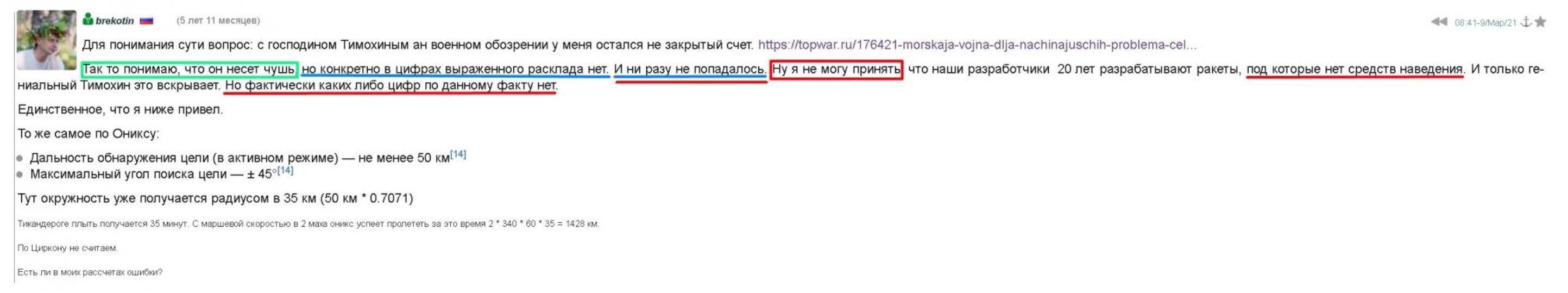

Я  могу вам ещё раз повторить ваш комментарий в котором вы признаётесь,  что не нашли ни единого опровержения мнения Тимохина и взялись сами за  это дело.

Дальность обнаружения цели (в активном режиме) — не менее 50 км[14]
Максимальный угол поиска цели — ± 45°[14]

Теперь давайте я вам поясню что порой означают цифры в буклетах и прочее:

Радар самолёта Су-35 способен обнаруживать цели на расстоянии 400км

Радар F-22 может обнаруживать цели на расстоянии в 220км+

Казалось бы разгромная победа? Но не всё так просто и радужно.Дело в том что Су-35 на 400км обнаруживает цели размером 3м2,  а F-22 размером 1 метр. Более того вероятность обнаружить цель именно  такого размера именно с такой дистанции с одного импульса у Су-35  составляет 50%, а у F-22 около 100%. Если мы подсчитаем всё по единой  методике, то  радар Су-35 всё равно победит  в этом соревновании, но  победа будет далеко не столь впечатляюще разгромной.

Ситуация с ракетами В-В и ПКР несколько отличается и тут уже говорили  об этом, но повторюсь на примере ракет В-В: рекламная максимальная  дальность ракет в два раза больше реальной дальности полёта и примерно в  три/четыре раза больше чем реальная эффективная дальность ракет в  боевых условиях и именно по этому Су-57 сделан таким каким сделан и  имеет превосходство над F-22, несмотря на свои очевидные(и запланировано  проигнорированные) недостатки в сравнении с раптором.

Подставляя формулу 2пр в квадрате

  800 тыс. км² при стрельбе по морским целям.

Как легко заметить речь идёт о площади и конкретно о площади круга.  Что вы собственно пытались вычислить по формуле Х=2пр в квадрате?

в секторе углов по азимуту ± 45°, по углу места — от +10° до −20° Максимальная дальность действия — до 65 км.

Обозреваемое пространство в плоскости = 3318,25км2

Максимальная скорость цели Тикондерога = 0,98773333333333 км в минуту

24,489 минут  время полёта Калибра на 500км при скорости 1М или 30,61125 минут при скорости 0,8М

24,188 км успеет пройти  Тикондерога за время полёта ракеты при 1М и  30,235 км при 0,8М

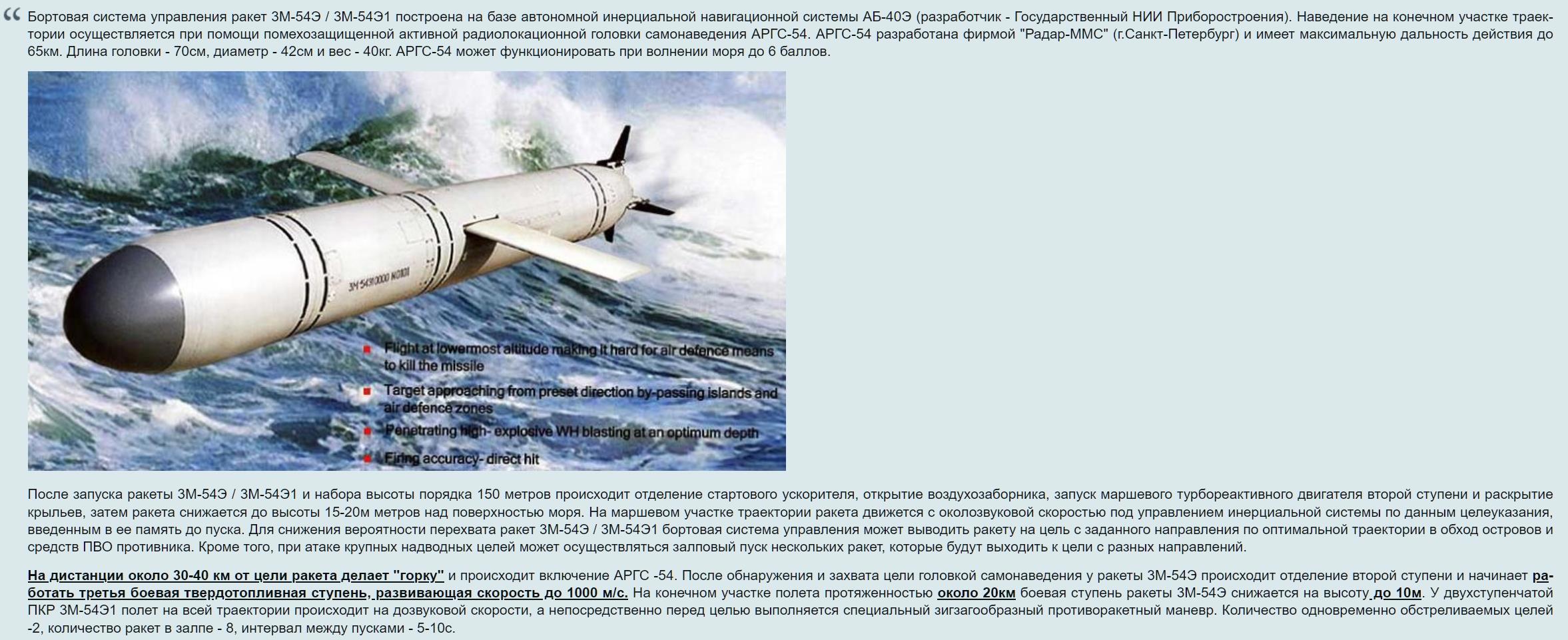

На дистанции около 30-40 км от цели ракета делает "горку" и происходит включение АРГС -54

Ракета начнёт поиск цели с дистанции от 40км( не 65км как  рекламируется и соответственно обозреваемая площадь = 1256,5) и даст о  себе знать. 40 км это 117,647 секунд полётного времени и это время  которое есть у крейсера на отражение угрозы. На дистанции в 20 км ракета  снизится до 10м и будет применять манёвры уклонения. Значит на первичную контратаку у крейсера есть около 55 секунд, что достаточно  много и гарантированно позволяет перехватить не менее трёх ракет с  высокой степенью вероятности. Но к сожалению эти 55 секунд могут  превратиться в 172 если радар SPY-1D или SPY-1D(V) подтвердят заявленные характеристики по обнаружению "sea-skimming  missiles" = 80км.Таким образом получается что даже при отсутствии какого  либо радиоэлектронного противодействия атака малым числом ракет будет  являться мало результативной.

При условии что:

1) Изначальное местоположение цели установленно с абсолютной точностью

2) В момент запуска ракеты скорость цели  равна 32 узлам, а скорость ракеты так же равна 0.8М на всём протяжении полёта.

3) Цель двигается строго  перпендикулярно

То при отсутствии какого либо противодействия, в идеальных условиях видимости цель будет находиться на расстоянии

1180,5 метров от границы сектора обнаружения головки самонаведения ракеты.

Каспий будет охранять новый корабль с ракетным комплексом "Калибр-НК"

МАХАЧКАЛА, 7 июня. В состав Каспийской флотии в ближайшее время  войдет ракетный корабль «Дагестан». Сейчас корабль проекта 11661к с  ракетным комплексом «Калибр-НК» завершает государственные испытания,  основная часть которых прошла на Черном море. Об этом на встрече с  президентом Дагестана Магомедсаламом Магомедовым сообщил командующий  Каспийской флотилией, контр-адмирал Сергей Алекминский.

"Результаты испытаний положительные, - сообщил командующий флотилией.  – Корабль неплохой, с современной начинкой. В настоящее время это самый  мощный в вооружении Российского флота корабль. На нем установлен  ракетный комплекс, дальность стрельбы которого по надводным целям 375  км, а по береговой цели – до 2 600 км. Таких комплексов с мощным  ракетным оружием в России больше нет, только на подводных лодках".

Исходя из вышесказанного и информации по вашему ролику мы можем  сделать вывод, что  Калибр-НК противокорабельный трёхступенчатый имеет  максимальную дальность 375 км, а двух ступенчатый 500км.

Из расчётов видно, что стрельба на дистанцию в 500 км дозвуковыми  ракетами требует наличие в залпе не менее трёх-пяти ракет для уверенного  обнаружения цели двигающейся перпендикулярно и линейно и минимум ещё  такого же количества для поражения цели одной двумя ракетами из числа  всех запущенных, а для уверенного потопления или нанесения максимально  возможных повреждений и перенасыщения защиты цели число ракет в залпе  следует увеличить ещё на 3-5 единиц.

Итого для уничтожения/вывода из строя 1 крейсера в среднем  потребуется около 12 ракет(что больше чем боезапас на корабле проекта  11661) при удачном стечении обстоятельств.
