Попаданец в Александра I, Николая I, Александра II. Вооружение. Часть 2.

Автор: любой господи

Статья на обсуждение.

Конечно послезнание ! Конечно прогрессорство ! Но нельзя бежать впереди паровоза, нельзя делать слишком большой скачок вперед, так как промышленность России слабая, и враг, скопировав наши разработки, нас же ими и побьёт, так как финансовые и производственные возможности у потенциальных противников гораздо выше. Поэтому не спешим, а нововведения пусть в других странах расценивают как блажь царя-самодура. Да и попаданец - скорее всего диванный стратег, пусть и начитанный , а значит технологии ему не известны.

2. Артиллерия.

2.1. Полевая артиллерия.

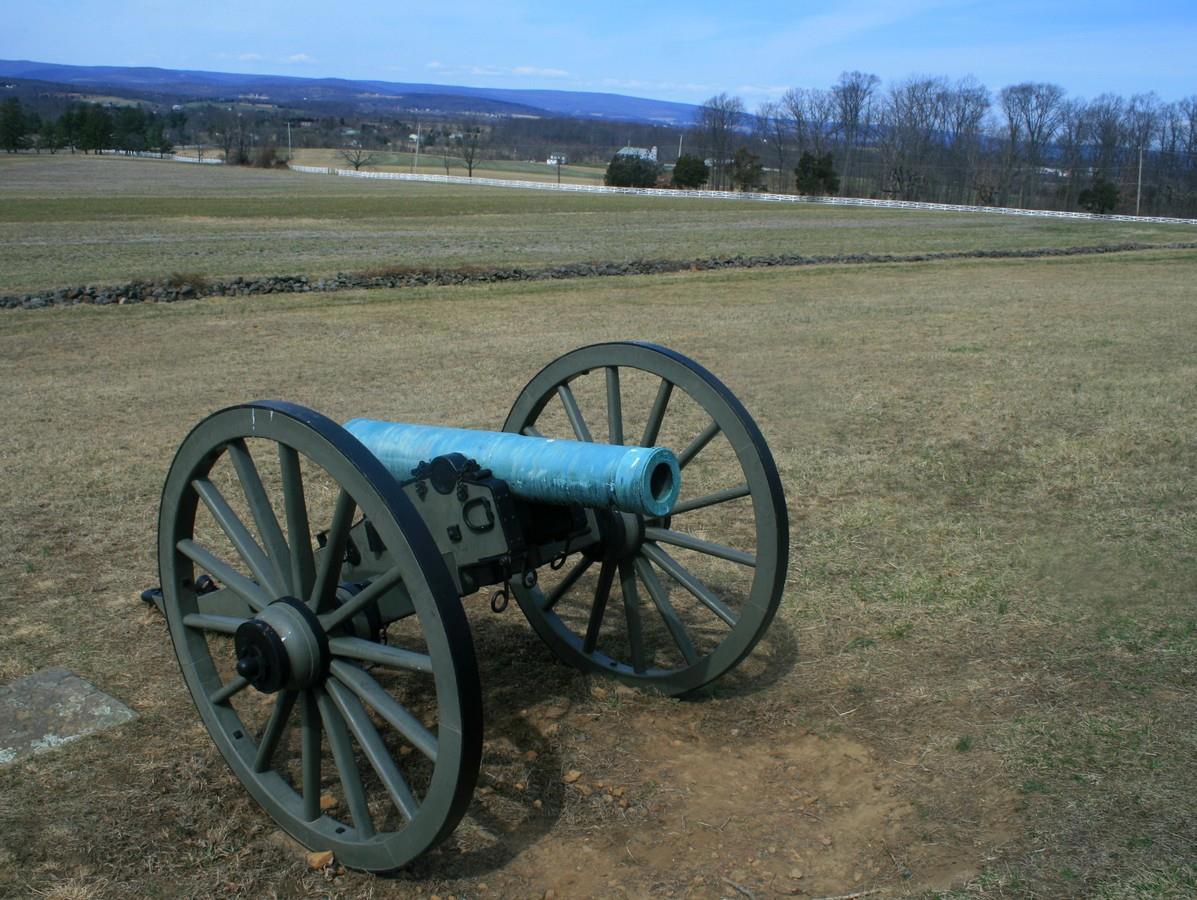

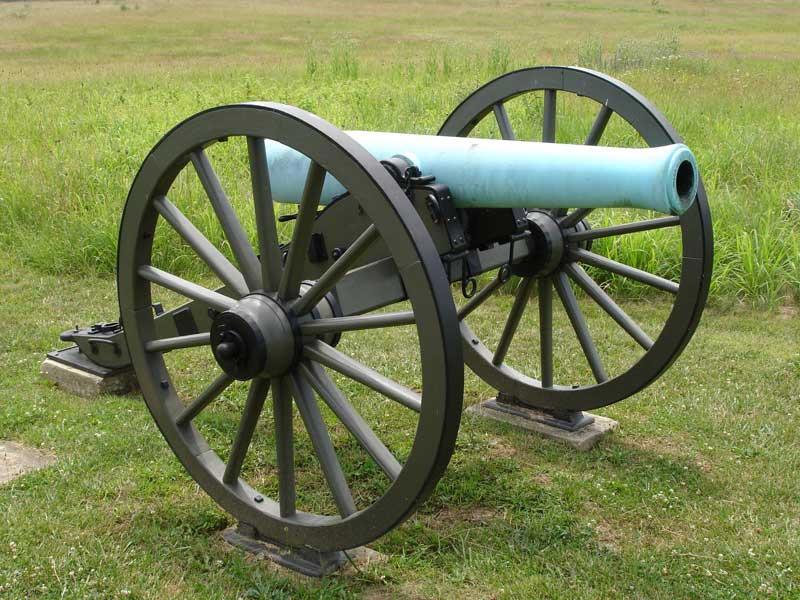

В полевой артиллерии достаточно иметь одно орудие - 12-фн пушку-гаубицу (120 мм), аналог русской облегченной 12-фн пушки обр. 1850 г, французской Canon obusier de campagne de 12 modele 1853 или америконской 12-pounder Napoleon Model 1857. https://ru.wikipedia.org/wiki/Наполеон_(орудие)

Боеприпасы : ядро, граната, шрапнель с трубкой Бормана, дальняя картечь, ближняя картечь.

Длина канала ствола 13 калибров. Вес бронзового ствола 598 кг, вес в боевом положении 1020 кг, вес в походном положении с передком и боекомплектом 1569 кг, вес зарядного ящика с боекомплектом, но без прислуги 952 кг. Но зарядный ящик желательно заменить двумя сцепленными друг с другом передками.

Вес ядра 6 кг.

Вес заряда пороха 1,23 кг.

Дальность стрельбы ядром при угле возвышения 19 градусов 2700-2800 м.

Вес гранаты 4,5 кг. В гранате 0,205 кг пороха. Дальность стрельбы гранатой при угле возвышения 15 градусов 2300 м.

Вес картечной гранаты (шрапнель, в РИ была введена в русской артиллерии в 1840 г) 5,53 кг. Содержала 102 г пороха и 55 свинцовых ружейных пуль весом по 21,3 г, диаметром 15,9 мм (6,25 линии). После разрыва гранаты пули сохраняют эффективность на дальность 200 м.

Картечь дальняя весом 6,76 кг, содержит 60 чугунных пуль калибром 30,5 мм и весом 105 г. Эффективна да дальности до 700 м.

Картечь ближняя весом 8 кг, содержит 151 чугунную пулю диаметром 23,6 мм и весом 48 г. Эффективна на дальности до 300 -400 м.

2.2. Конная артиллерия.

На наполеоновские войны конную артиллерию вооружить 1/4 пудовым (120 мм) единорогом.

 Но к крымской войне конная артиллерия должна быть перевооружена 12-фн полевой пушкой-гаубицей.

2.3. Горная артиллерия.

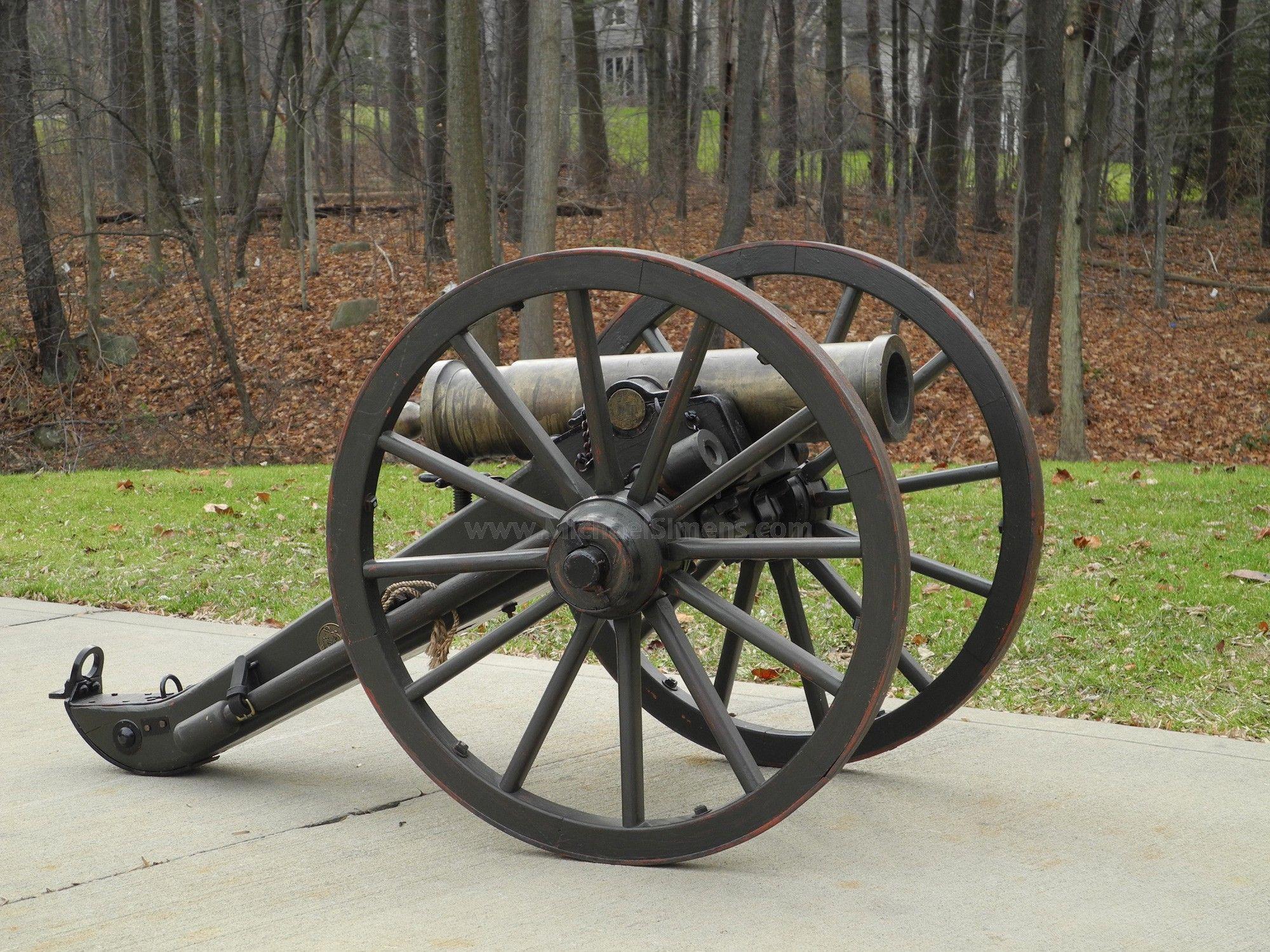

Оптимальным орудием горной (и морской десантной) артиллерии является американская горная гаубица обр. 1841 года. https://en.wikipedia.org/wiki/M1841_mountain_howitzer

Масса :220 фунтов (100 кг) (только вес ствола), 500 фунтов (227 кг) с лафетом.

Длина канала ствола с каморой 5,5 калибров.

Снаряды те же, что и у 12-фн полевой пушки, но заряд пороха 307 г. При угле возвышения 30 градусов дальность стрельбы гранатой 1500 м. Картечь очевидно эффективна на дальности 200-300 м.

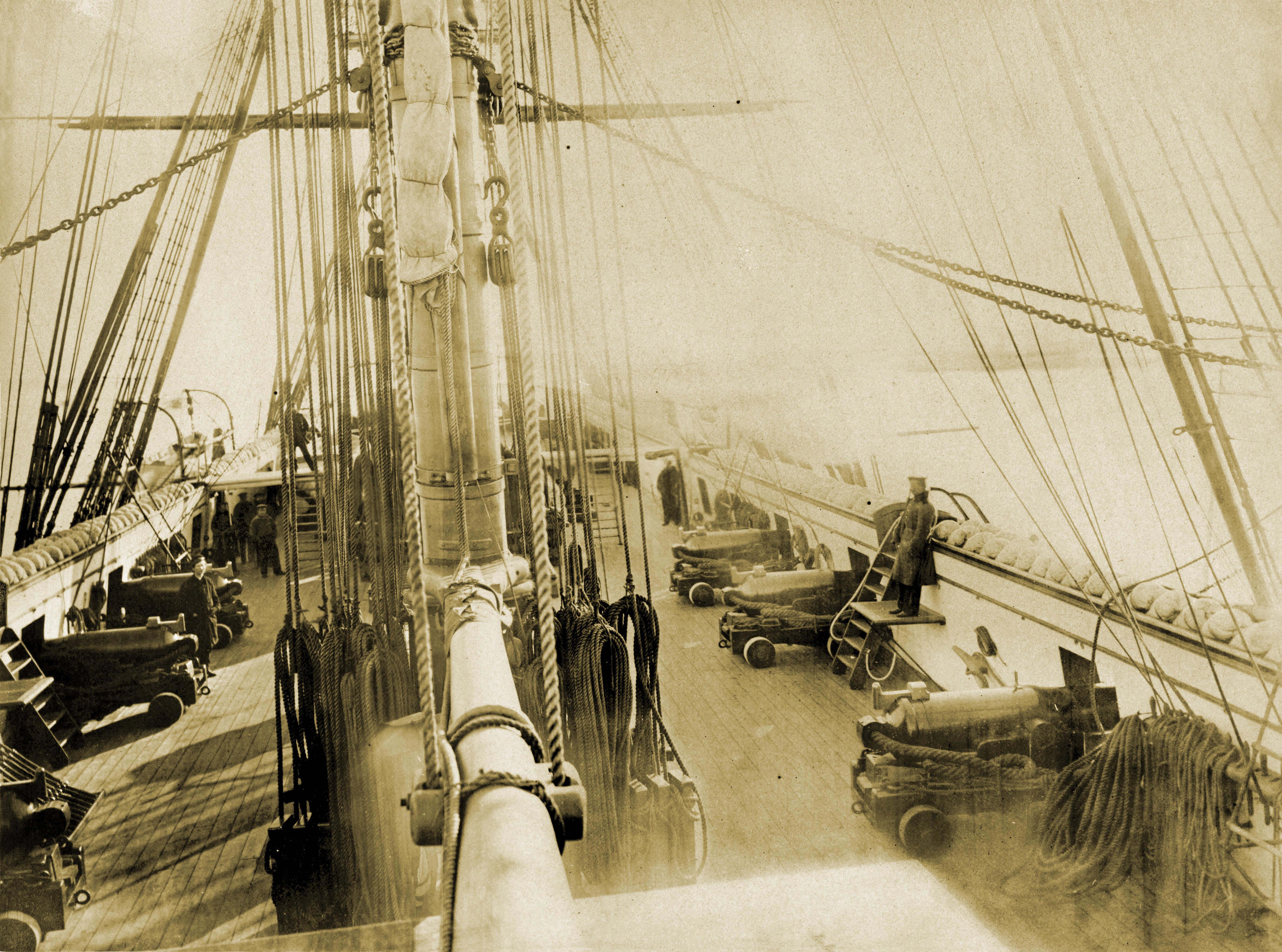

2.4. Морская артиллерия.

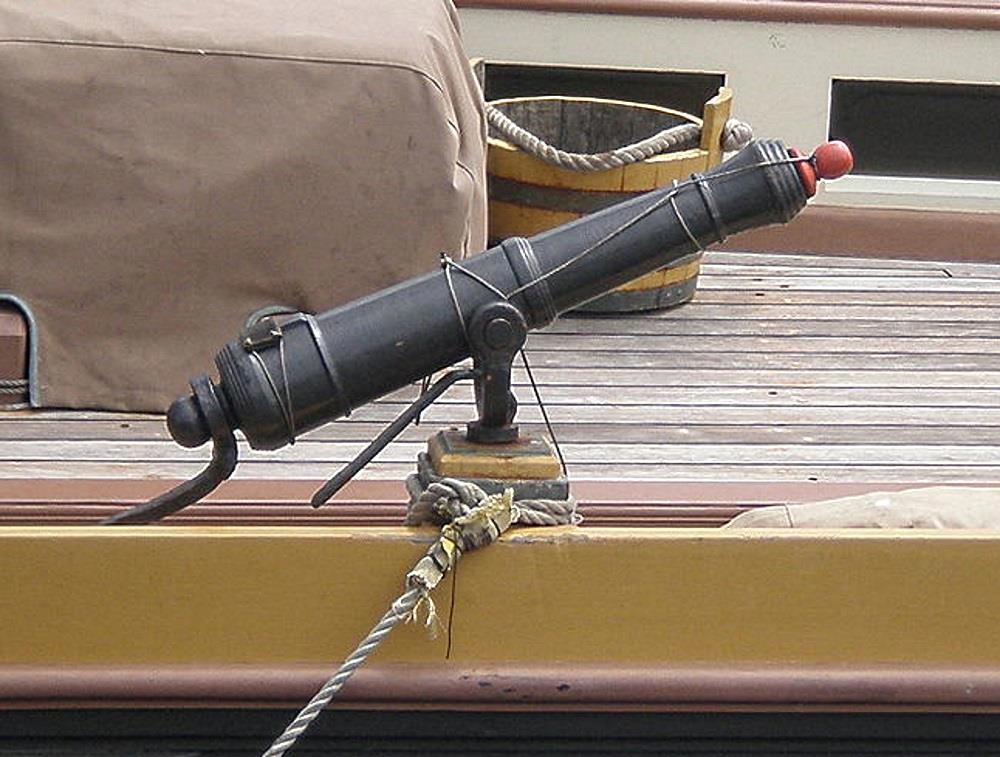

2.4.1. 3-фн (76-мм) вертлюжный фальконет. Для вооружения шлюпок и установки на фальшборте судов и кораблей всех рангов. Боеприпасы : ядро, граната (может использоваться как ручная) и картечь (30 пуль в выстреле). Воспламенение заряда кремневым, затем капсюльным замком.

Длина канала ствола 9,3 калибра.

Вес ствола 139 кг.

Вес вертлюга 16 кг.

Вес заряда пороха 256 г.

Вес ядра 1,5 кг.

Вес гранаты 1,2 кг, содержала 50 г пороха.

В картечи 30 чугунных пуль диаметром 23,6 мм и весом 48 г.

Может устанавливаться на легкий десантный лафет одинаковый с лафетом горной гаубицы (диаметр цапф одинаковый с горной гаубицей).

Плюсы : возможность установки на любое судно, малый вес, малая стоимость, возможность переноса с одного борта на другой, высокая скорострельность, легкость наведения в цель, простота обучения расчета, отличная меткость на короткой дистанции.

Минус : малая дальность стрельбы, слабый снаряд.

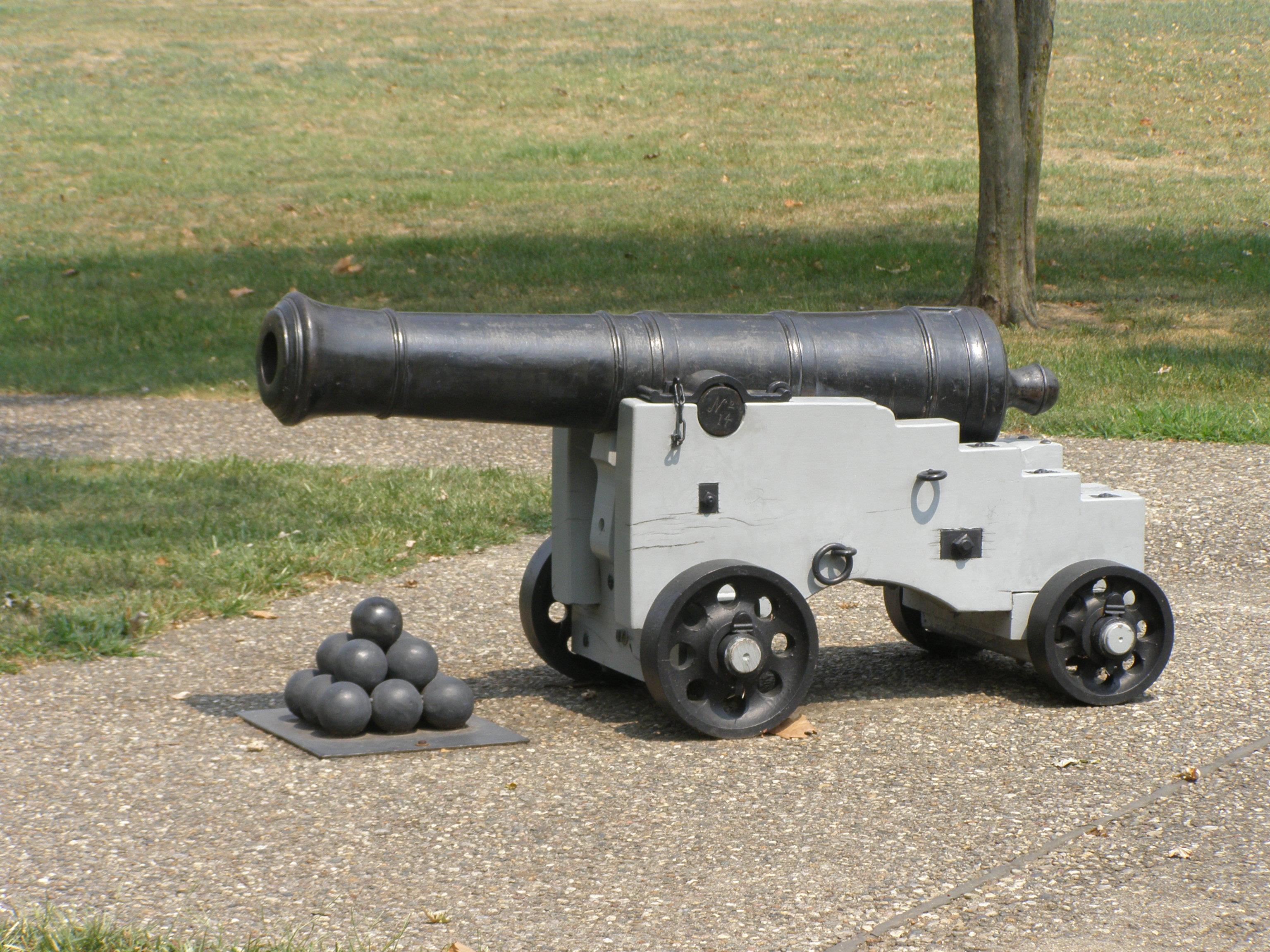

2.4.2. 3-фн (76 мм) чугунная пушка.

Применяется в качестве ретирадной (можно быстро перекатить на бак) на торговых судах и вспомогательных военных.

Длина канала ствола 15 калибров.

Вес чугунного ствола 246 кг.

Вес 4-колесного станка 112 кг.

Снаряды те же, что и 3-фн вертлюжного фальконета.

Заряд пороха 0,41 кг.

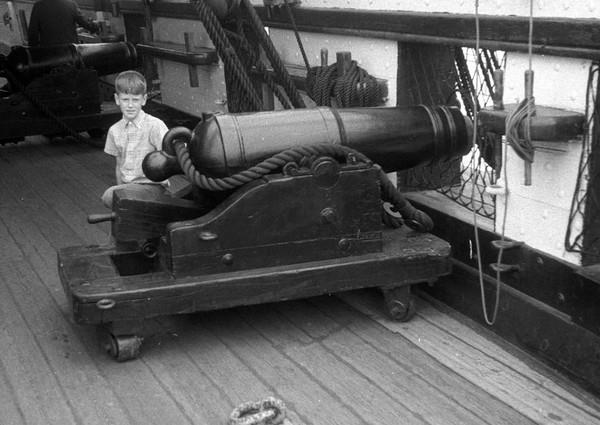

2.4.3. 12-фн (120 мм) карронада.

Для бортовых батарей торговых судов и вспомогательных военных.

Длина ствола 7,48 калибров.

Вес чугунного ствола 360 кг.

Вес станка с платформой 188 кг.

Снаряды те же, что у 12-фн полевой пушки.

Заряд пороха 0,41 кг.


2.4.4. 12-фн (120 мм) десантная гаубица.

Собственно это горная гаубица (см. выше).

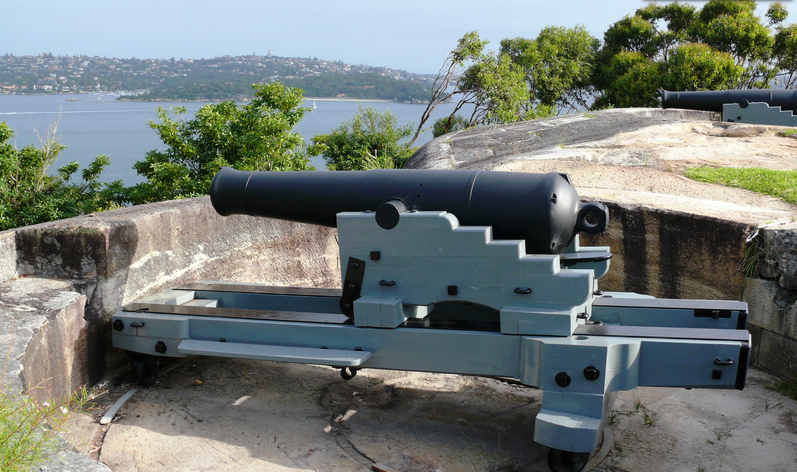

2.4.5. 60-фн (195 мм) облегченная бомбическая пушка.

Аналог нашей 60-фн пушки Баумгата №2. Для бортовых батарей кораблей линии.

Длина канала ствола 13,2 калибра.

Вес чугунного ствола 3210 кг.

Вес станка 900 кг.

Вес порохового заряда 4,5 кг.

Вес чугунного ядра 26,2 кг. Дальность выстрела при угле возвышения 26 градусов 3500 м.

Вес стального ядра 30,3 кг (входит в боекомплект 60-фн тяжелой пушки, но при отсутствии чугунных ядер может применяться).

Вес чугунной бомбы 18,7 кг. Вес пороха в бомбе 1,2 кг. Дальность выстрела при угле возвышения 21 градус 2800 м.

Картечь дальняя в железных кругах. Вес 27,9 кг. 9 пуль диаметром 80,6 мм, весом 1,98 кг. Дальность эффективного выстрела 1000 м.

Картечь ближняя в железном корпусе. Вес 24,6 кг. 112 пуль диаметром 36,6 мм, весом 183 г. Дальность эффективного выстрела 740 м.

Как показали опытные стрельбы, при стрельбе по деревянному кораблю урон от 60-фн пушки в 5 раз выше, чем от 36-фн пушки. То есть одна 60-фн пушка может заменить пять 36-фн пушек. Вес ствола 36-фн пушки 3200 кг. Для сравнения вес ствола 60-фн облегченной пушки 3300 кг. Вот уже экономия. А ведь еще были 30-фн, 24-фн, 18-фн, 12-фн пушки. Их можно не отливать, а старые перелить. Это  источник экономии.

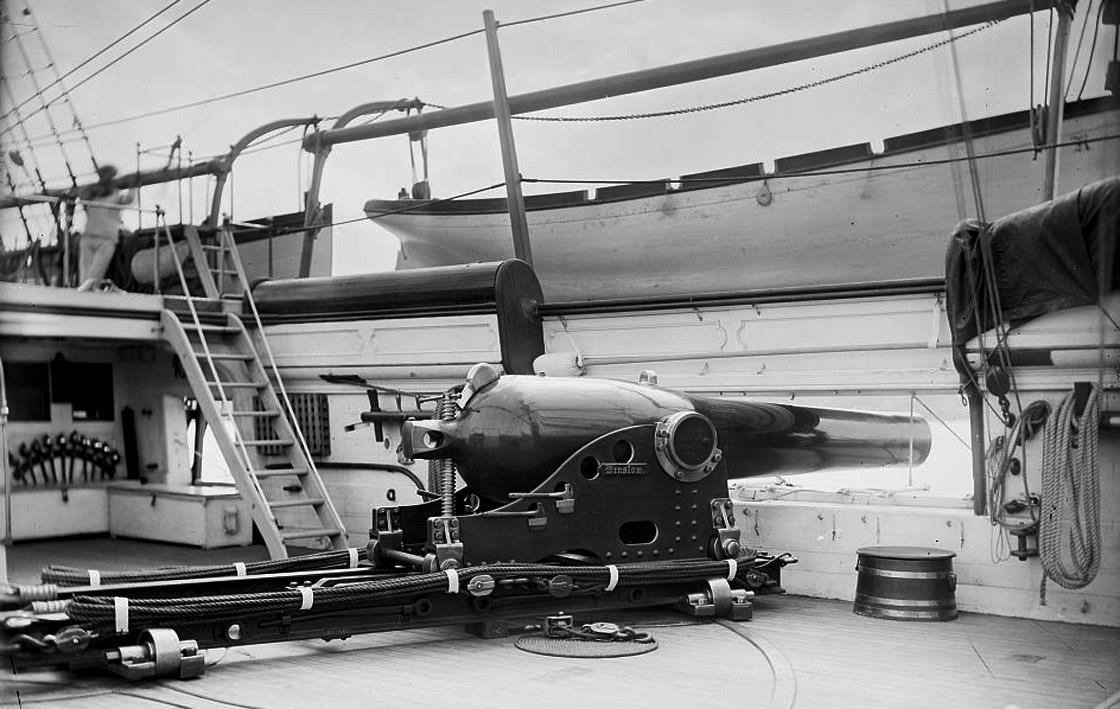

2.4.6. 60-фн (195 мм) бомбическая тяжелая пушка.

Является примерным аналогом 60-фн пушки Баумгарта №1. Применяется в качестве погонных и ретирадных орудий кораблей линии. Устанавливается на поворотных станках, позволяющих стрелять не только по курсу корабля, но поворачивать орудие для стрельбы на борт.

Длина канала ствола 15 калибров.

Вес чугунного ствола 4914 кг.

Вес станка 1100 кг.

Вес порохового заряда 6,56 кг.

Снаряды те же, что у 60-фн облегченной пушки, но в боекомплект входят стальные ядра для стрельбы по броненосцам.

Дальность стрельбы ядром 4200 м.

Дальность стрельбы бомбой 5300 м.

Дальность стрельбы дальней картечью 1000 м.

Дальность стрельбы ближней картечью 740 м.

За основу кораблей линии взять фрегат "Спешный" (1801 год, 2 000 тонн водоизмещения). 4 шт. 60-фн тяжелых пушек, 24 шт. 60-фн облегченных пушек, 3-фн вертлюжные фальконеты. Опыты 19 века показали, что разрушения, получаемые от 60-фн бомбической пушки, равны разрушениям от пяти 36-фн корабельным пушкам. То есть фрегат, вооруженный 28 бомбическими пушками по огневой мощи равет 140-пушечному линейному кораблю.

Применяется и как береговое орудие.

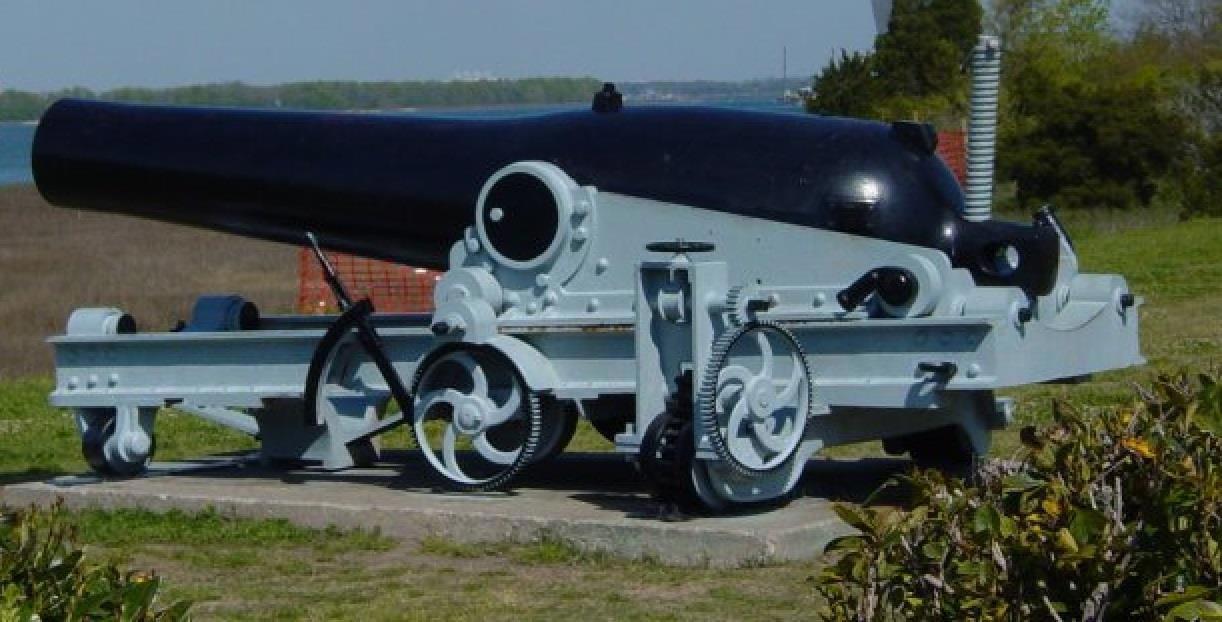

2.4.7. 3-пудовая (275 мм) бомбическая пушка.

В 1830-е гг на вооружение береговых батарей и первых броненосцев надо ввести 3-пуд. пушку. Такая пушка наносит большие разрушения бомбой деревянным кораблям и стальным ядром пробивает броню первых броненосцев.

Длина канала ствола 12 калибров.

Вес чугунного ствола 6323 кг.

Вес станка с поворотной платформой 2500 кг.

Вес стандартного заряда пороха 6,55 кг. Ресурс ствола 3500 выстрелов.

Вес усиленного заряда пороха 16,38 кг пороха (для стрельбы стальным ядром по броненосцам). Ресурс ствола 100 выстрелов.

Бомба чугунная. Вес 50,6 кг. Бомба снаряжена 3,225 кг пороха. Дальность стрельбы 3200 м.

Ядро стальное. Вес 77,2 кг. На дальности 850 м пробивает 114-мм железную броню и 800-мм дубовую подкладку под ней.

Картечь весом 61,4 кг, содержит 270 пуль.

В РИ в 1865 г 3-пуд чугунную пушку скрепили стальными кольцами, дульную часть одним слоем. казенную двумя слоями. В результате пушка легко выдерживали заряд пороха 22,5 кг.


2.5. Мортиры.

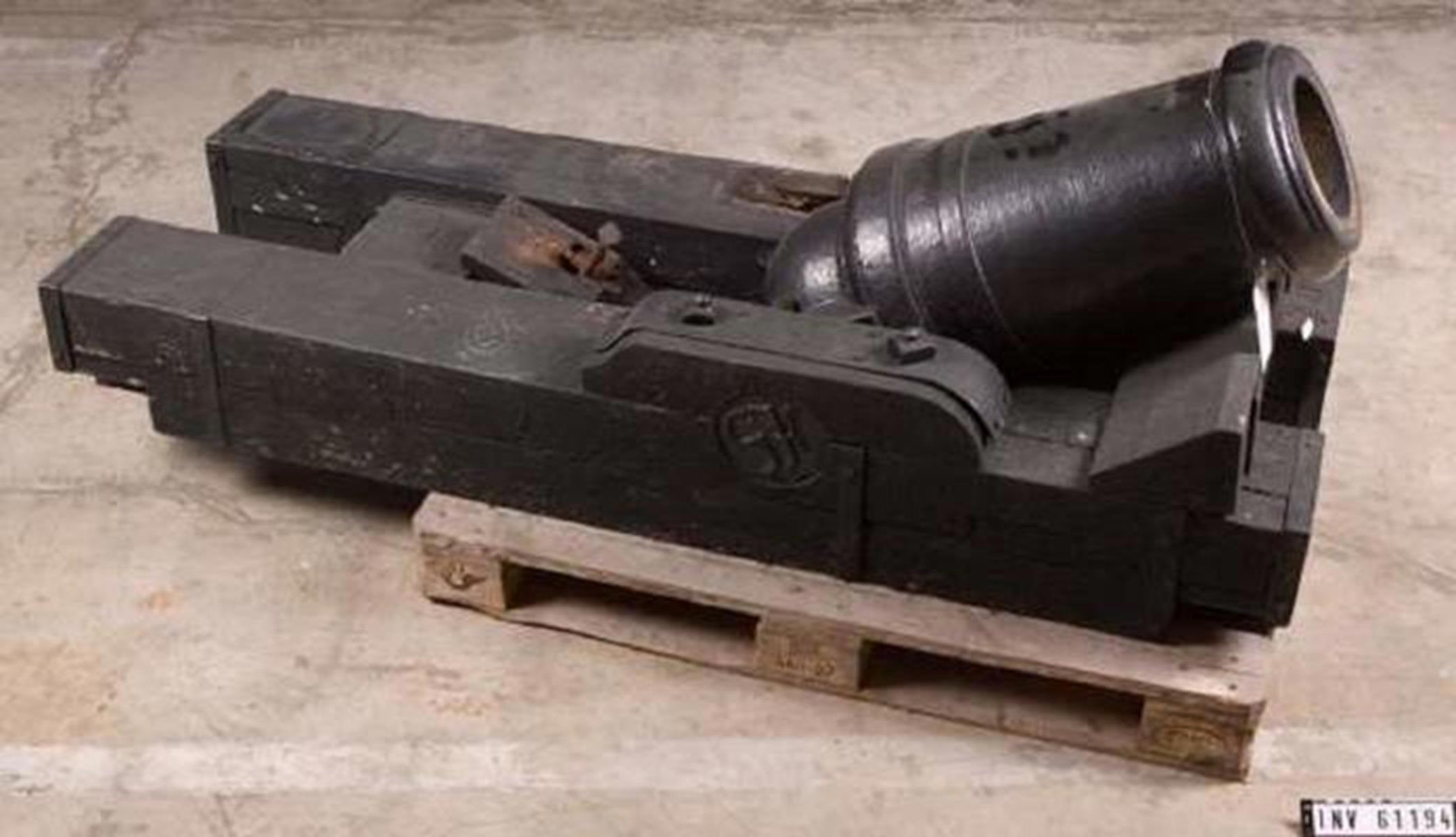

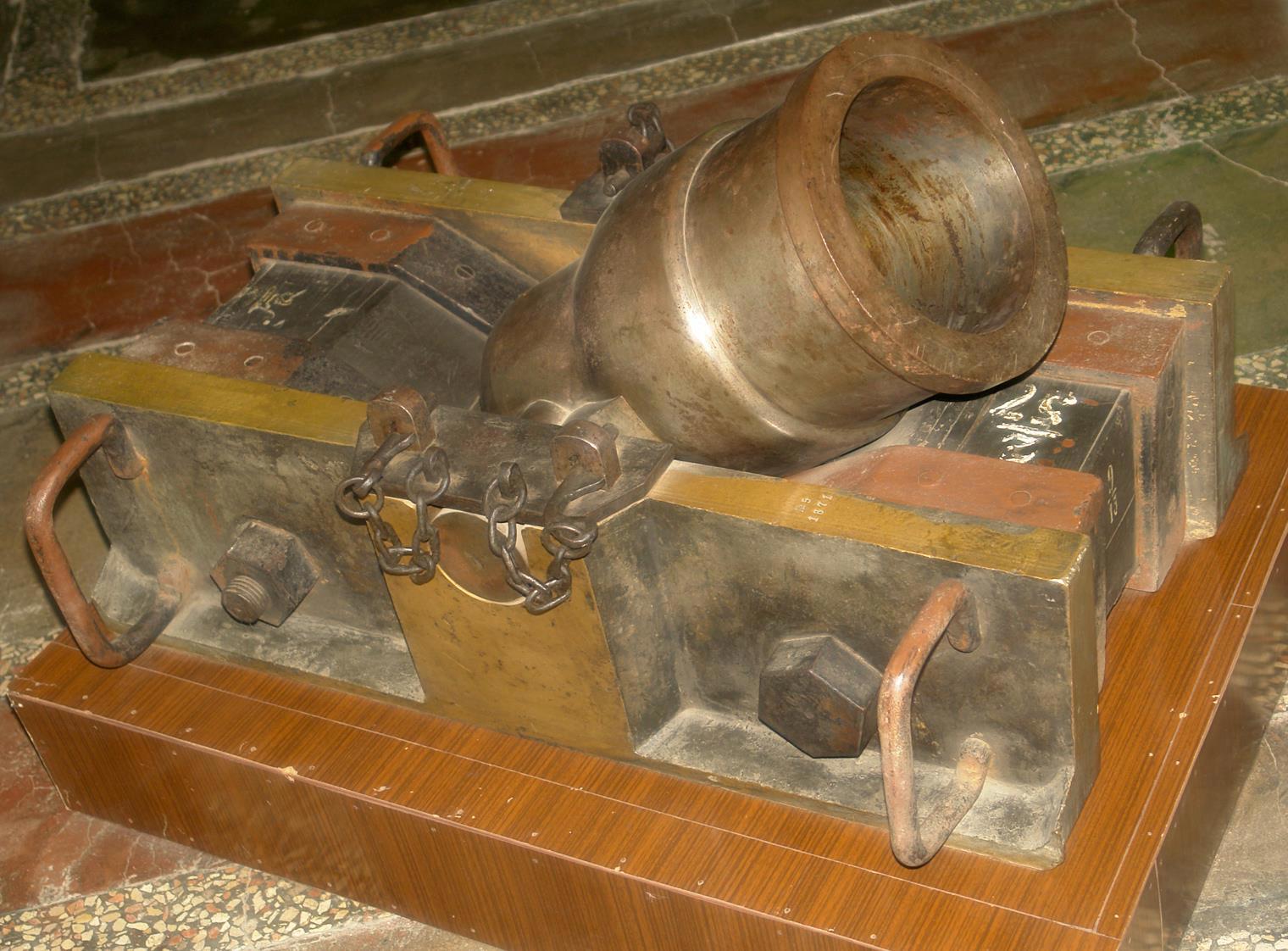

2.5.1. 1/4-пудовая (120 мм) траншейная мортира.

Вес в боевом положении около 80 кг. Могут в траншее на палках переносить 2 человека .

Заряд пороха 0,1 кг.

Граната весом 4,5 кг. Дальность стрельбы до 800 м.

Предназначена для крепостной и осадной артиллерии.

В РИ было 1/2-пуд мортира (152 мм), которая стреляла гранатой весом 8,9 кг на 960 м, но эта мортира весила в боевом положении 160 кг, что тяжеловато для перетаскивания по траншеям.

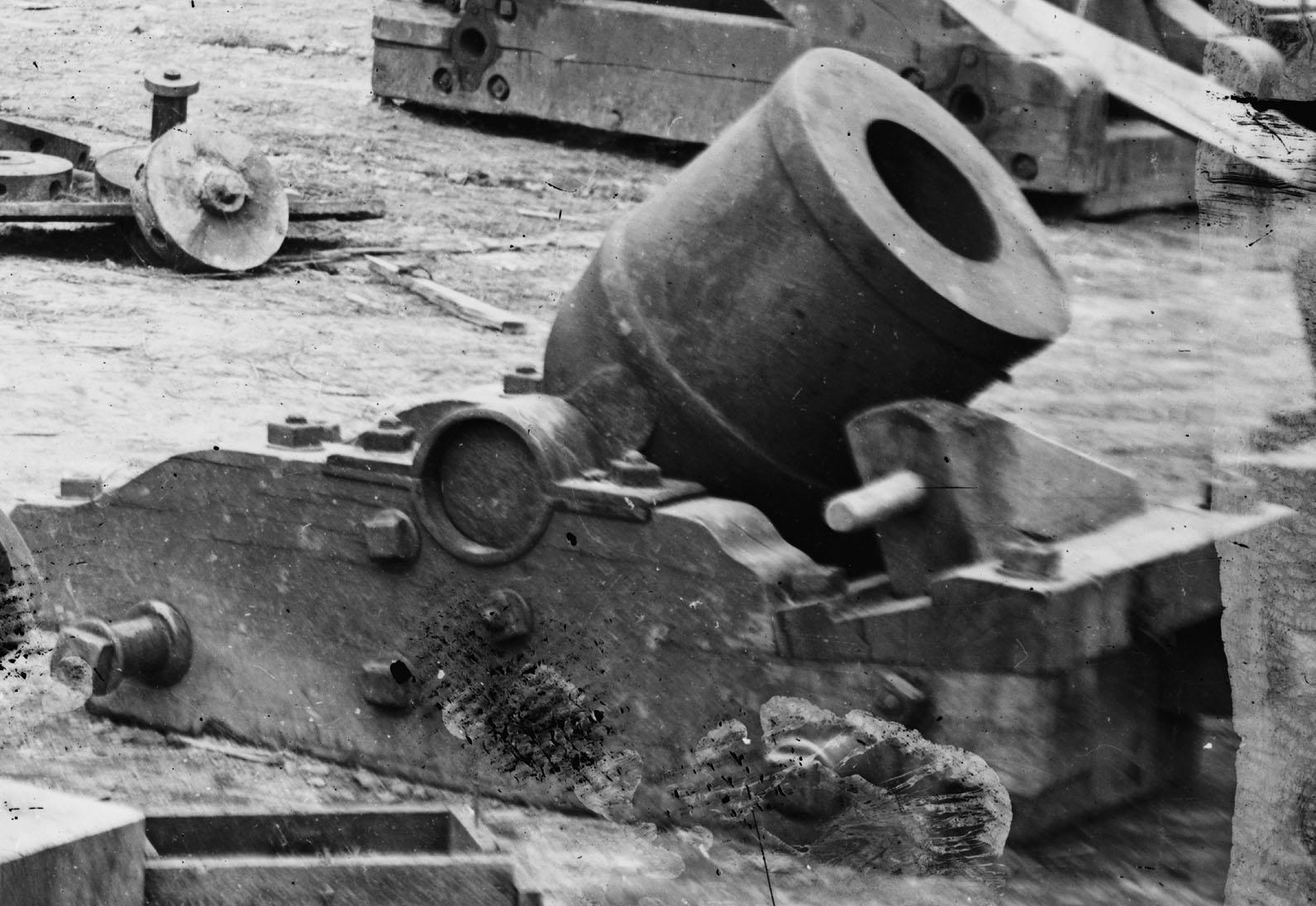

2.5.2. 1-пудовая (195 мм) мортира.

Крепостная и осадная мортира.

За основу взята американская 8-дм мортира. Почему я выбираю 1-пуд мортиру вместо 2-пуд, как в РИ ? Причины три :

а) при примерно той же дальности стрельбы вес мортиры в боевом положении в два раза меньше. С учетом послезнания Россия будет штурмовать турецкие крепости на Кавказе и в Карпатах, где вес имеет значение ;

б) как это не покажется странным, но разрушительное действие обеих бомб при обстреле серьезной крепости недостаточно, а при обстреле старых крепостей и дерево-земляных укреплений обе бомбы достаточно эффективны;

в) унификация бомб с 60-фн морской и береговой бомбическими пушками.

Масса чугунного ствола 360 кг, масса станка 360 кг.

Заряд пороха 1 кг.

Дальность стрельбы бомбой 2000 м.

Бомба чугунная весом 18,7 кг, вес пороха в ней 1,2 кг.

Зажигательная бомба с расплавленным чугуном. Вес 26 кг.

Каменная картечь.

Можно иметь три 1-пуд мортиры :

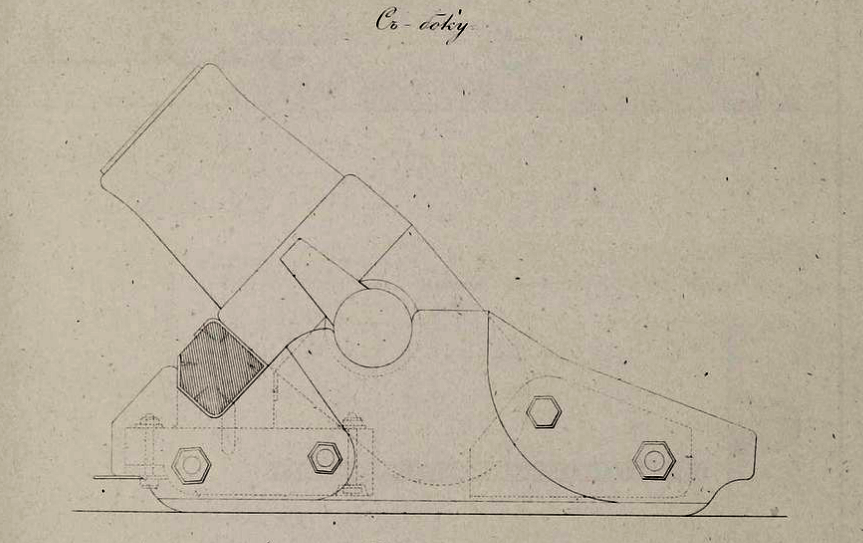

1. Горная.За основу взята мортира подпоручика Гагарина обр. 1859 г.

 Вес ствола до 100 кг, вес разборного станка около 200 кг. Перевозится 3-4 вьючными лошадьми. Заряд пороха 0,4 кг. Дальность стрельбы около 1000 м.

2. Крепостная (осадная) . Вес ствола 360 кг, вес станка 360  кг. Заряд пороха 1 кг. Дальность стрельбы около 2000 м. (описана выше)

3. Дальнобойная . За основу взята 2-пуд мортира дальнего боя, пропорционально уменьшенная до калибра 1-пуд мортиры.

 Вес ствола 970 кг, вес станка 850 кг. Заряд пороха 3,5 кг. Дальность стрельбы примерно 3500 м, может больше.

Можно сконструировать какой-то промежуточный тип.

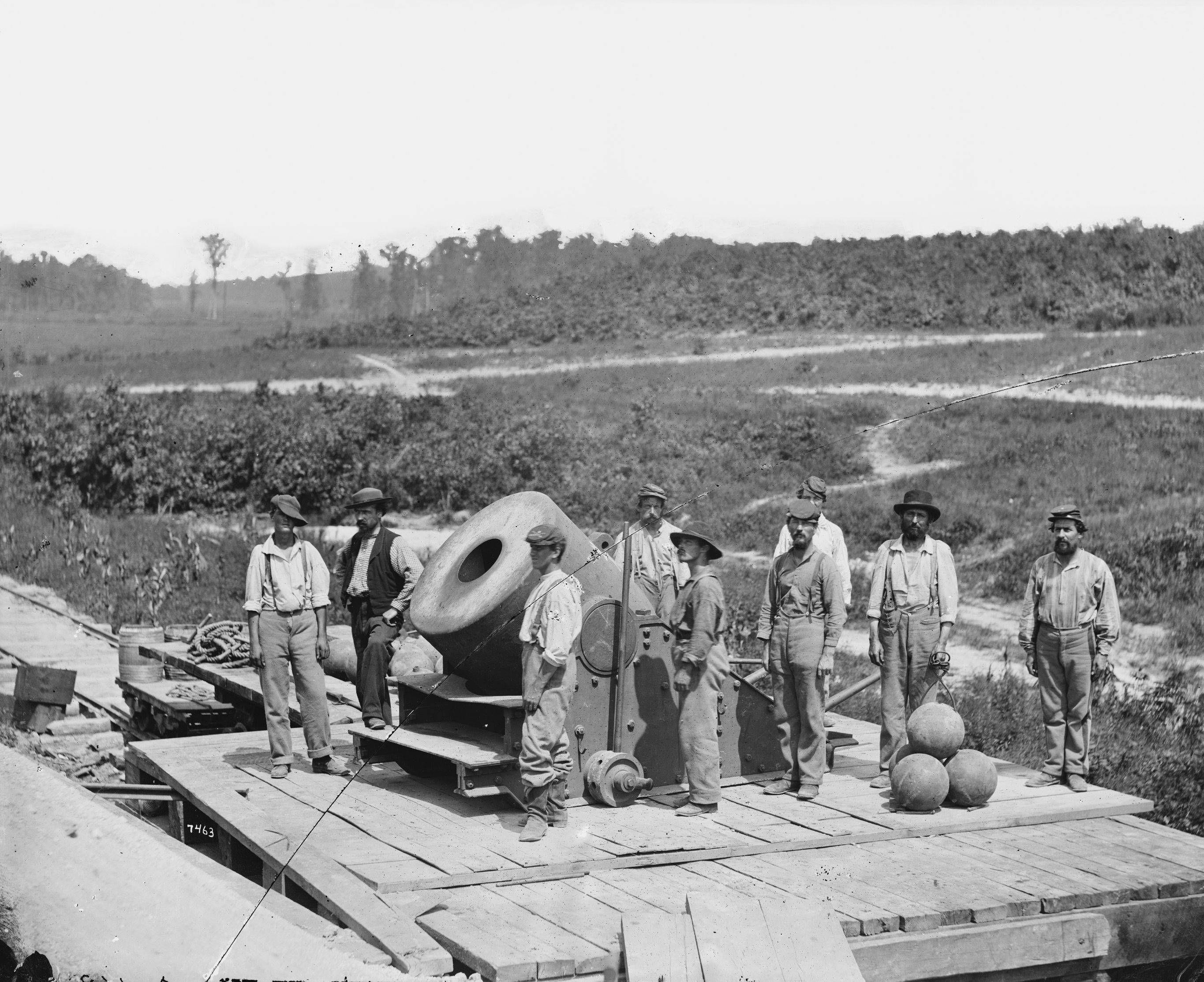

2.5.3. 5-пудовая (330 мм) крепостная и осадная мортира дальнего боя.

Аналог американской мортиры "Диктатор".

При калибре 330 мм диаметр ствола имел около 1,2 м, длина его составляла 1,5 м. 13-дюймовое орудие весило 7763 кг и покоилось на лафете весом 2025 кг. Кроме того для неё нужно было сделать из толстого бруса платформу. Много ? Много. Но в первой половине 19 века уже есть паровая машина и рельсовый путь. Ну главное - России в не нужно захватывать первоклассные европейские крепости, а вот оборонять свои придется.

С 9-кг зарядом пороха и при угле возвышения в 41 градус она могла зашвырнуть свой 96-кг снаряд, снаряженный 5,4 кг  пороха, более чем на 4 км. Расстояние это он пролетал за 30 секунд.

Кроме бомбы применялась настильная картечь из чугунных ядер, гранатная картечь (предлагаю начинку из 20 шт. 12-фн гранат) и навесная каменная картечь.

2.6. Ракеты Константинова.

2-дм ракеты можно использовать как сигнальные и осветительные. 4-дм ракеты несли боевую часть весом в 4,5 кг и летели на 4200 м.

2.7. Взрывчатые вещества.

По сообщению Кункеля в 1609 году первое получение гремучей ртути состоялось ещё в XVII веке. Однако первенство открытия этого вещества принято считать принадлежащим английскому химику Эдварду Говарду, который выделил его в 1799 году и впервые исследовал его свойства.

 В 1771 г был открыт мелинит. В 1799 г были открыты его взрывчатые свойства. В 1842 г был открыт сравнительно дешевый способ его производства, использовался как жёлтый краситель.

В 1832 г открыт пироксилин.

Нитроглицерин открыл в 1846 году итальянский химик Асканио Собреро.  Альфред Нобель в 1867 году открыл динамит, получаемый смешением нитроглицерина с кизельгуром (диатомитом, инфузорной землёй). Просто начитанный попаданец об этом может знать. Динамит мощнее мелинита и пироксилина, может применяться в БЧ ракет и мин, при строительстве каналов и железных дорог.

Эти ВВ примерно в полтора раза тяжелее дымного пороха и примерно в 4 раза мощнее.

Призматический дымный порох для пушек большого калибра был открыт американцем Родманом в 1861 году. Но начитанный попаданец вполне может знать, что его состав : селитра 78%, уголь 20%, сера 2% и прессовать надо в формах для получения гранул, похожих на 6-гранную гайку (состав зернистого пороха : 75% селитры, 15% угля и 10% серы). Но если нет, то можно пользоваться и зерненым порохом.

Заключение.

В 1861 г началась гражданская война в США, и эти орудия можно выгодно продать американцам, а самим начать на эти деньги перевооружение артиллерии нарезными орудиями.
