Советские миноискатели периода ВОВ: ВИМ-203, ВИМ-210, ВИМ-695, ВИМ-625

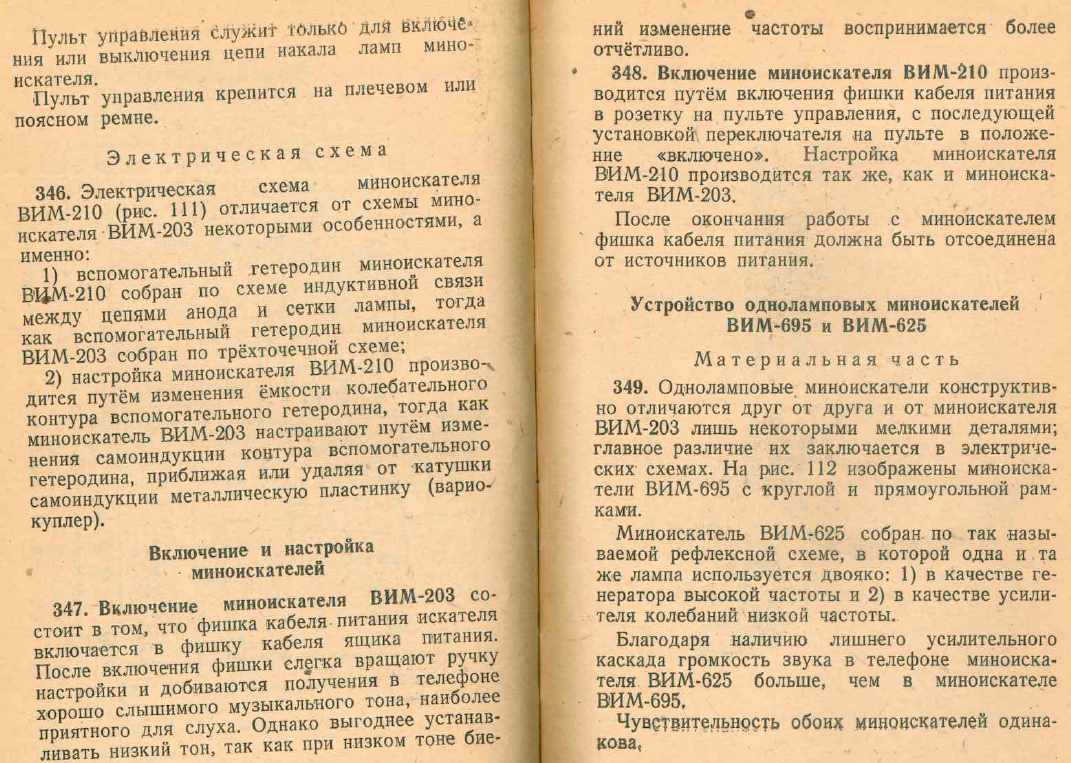

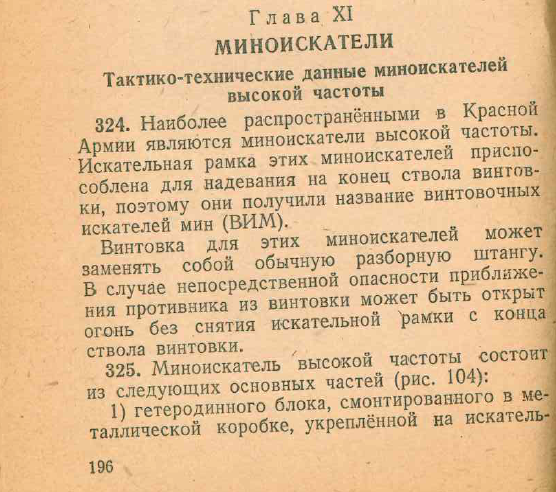

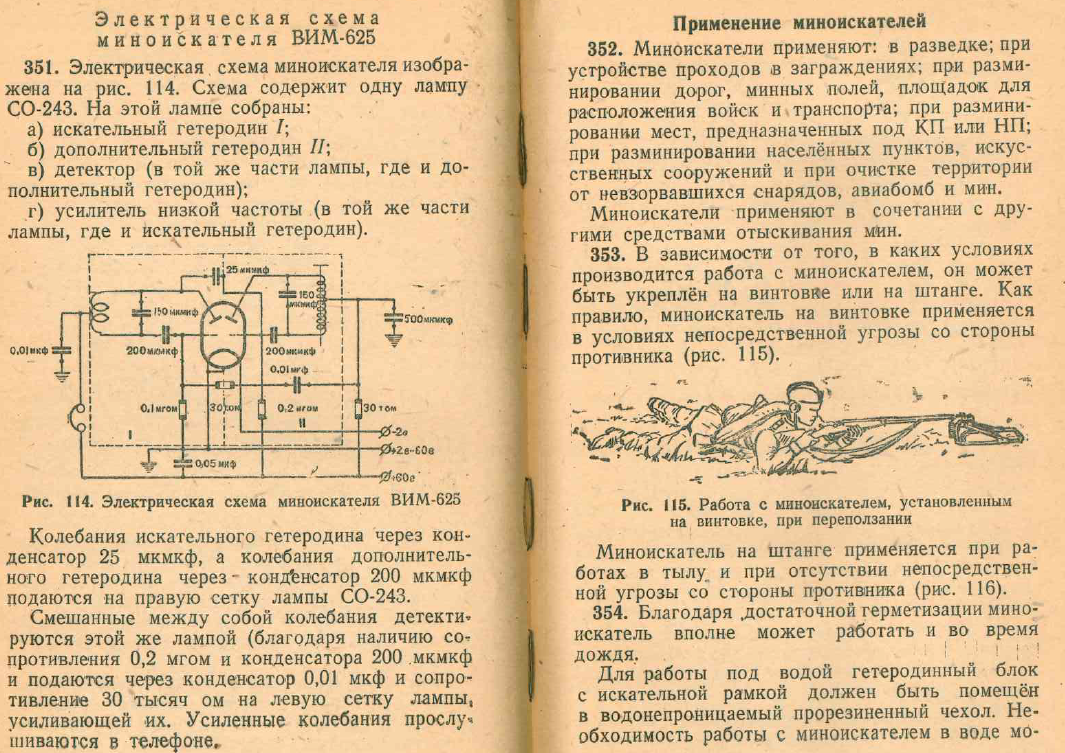

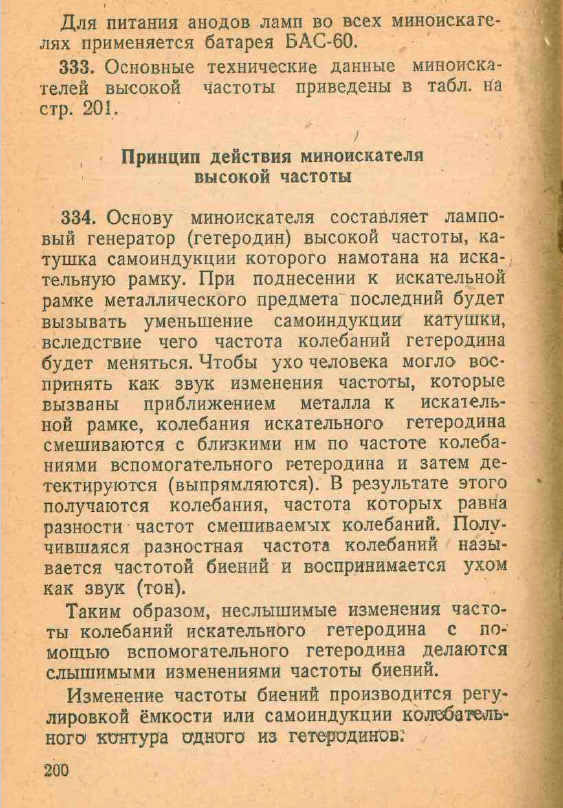

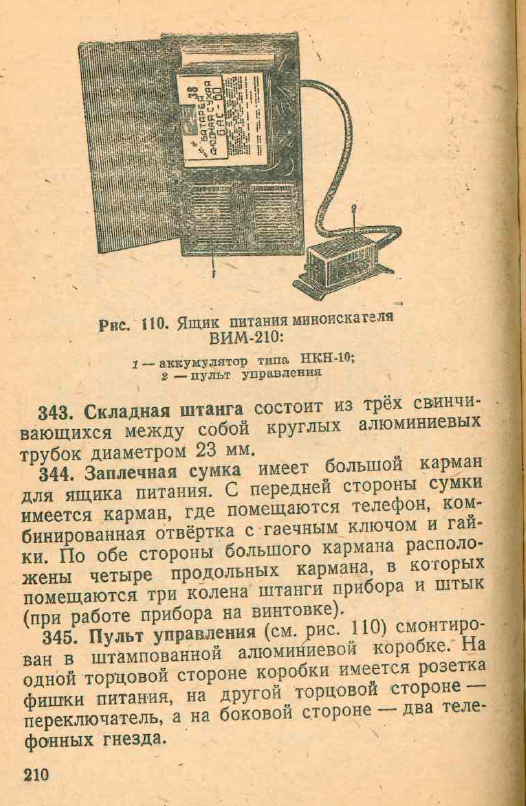

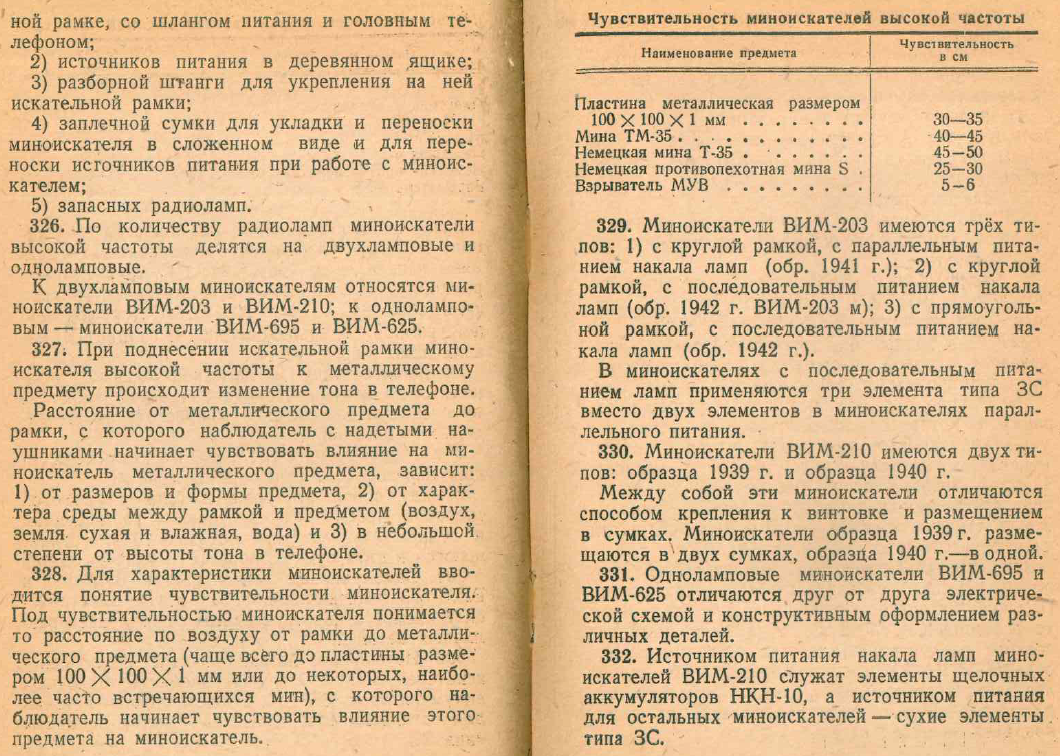

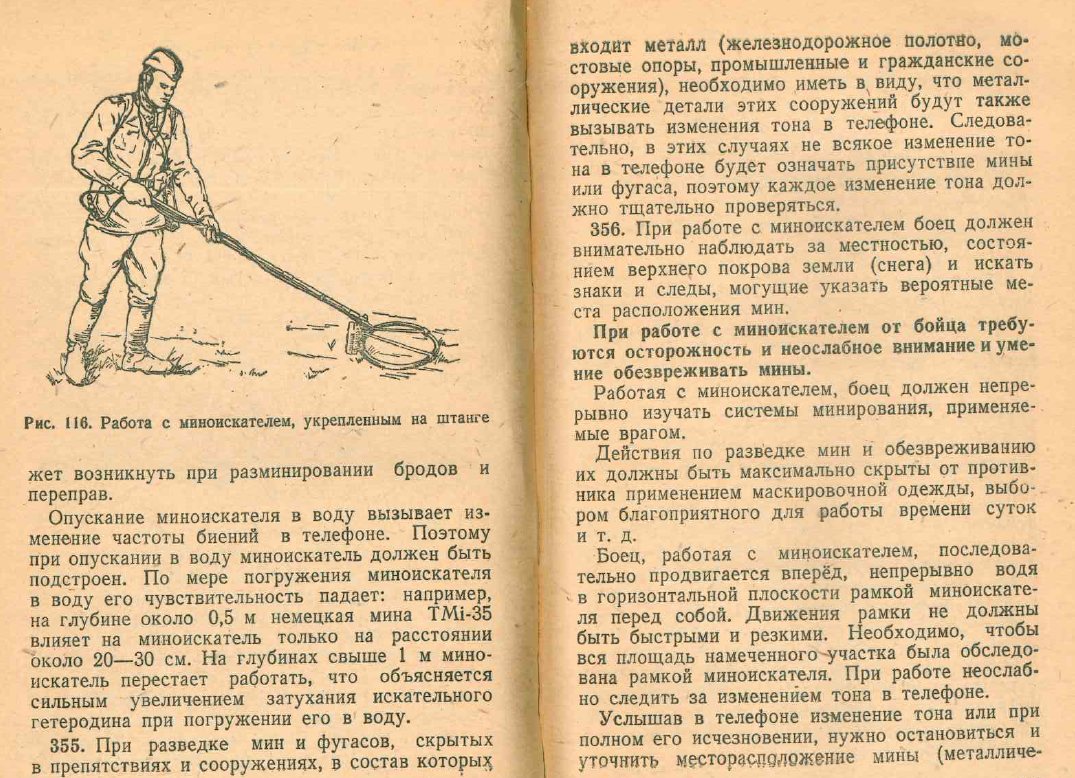

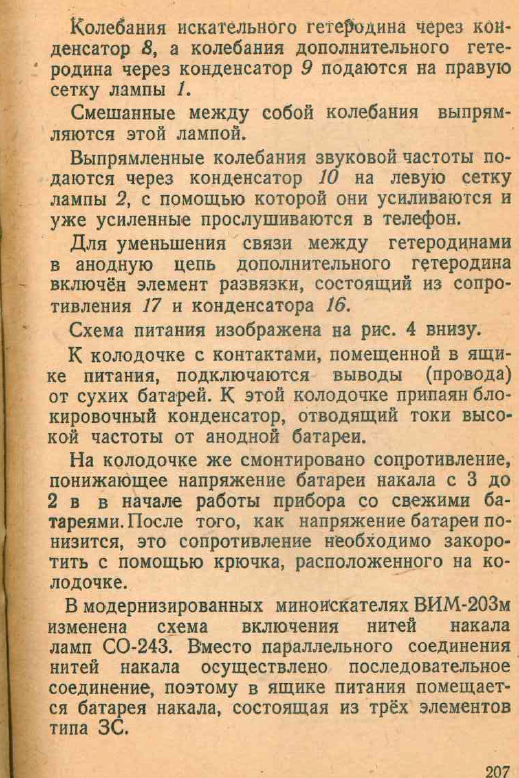

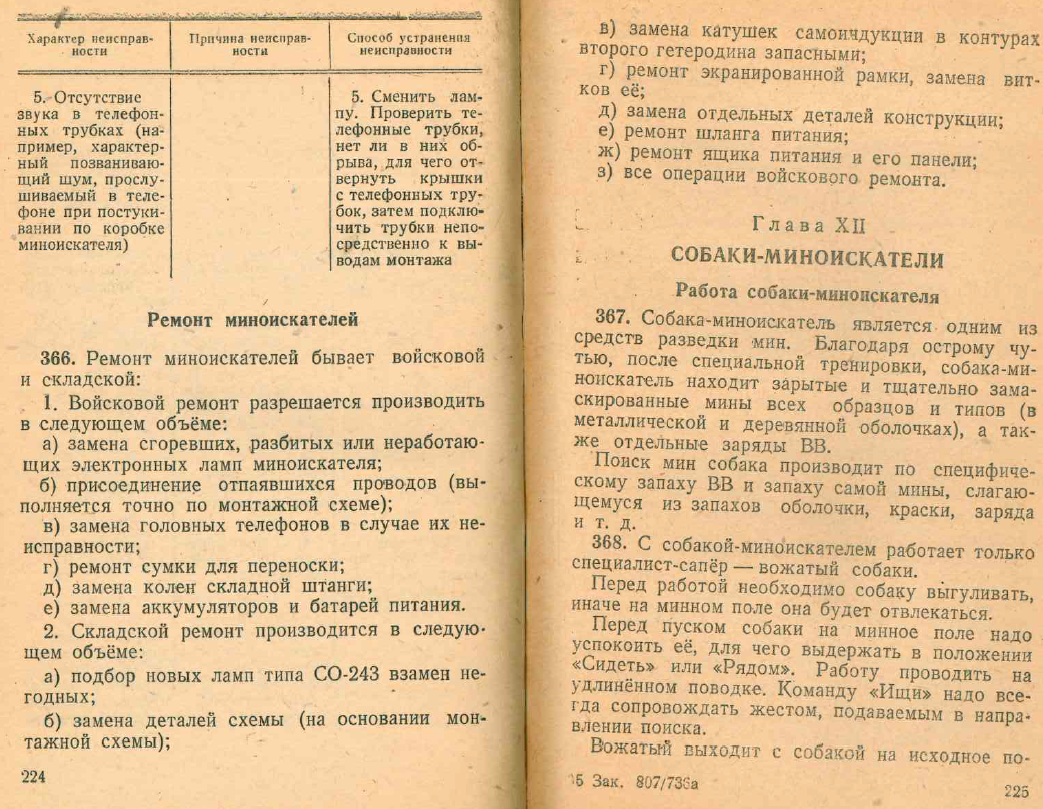

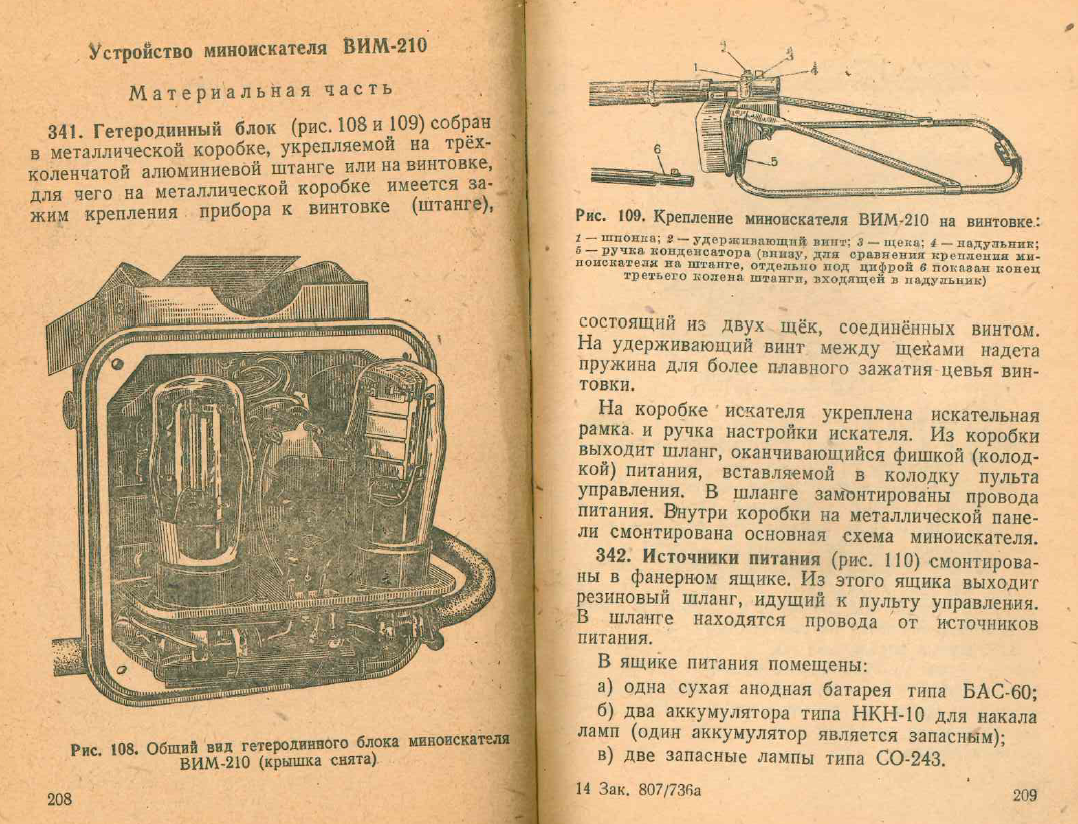

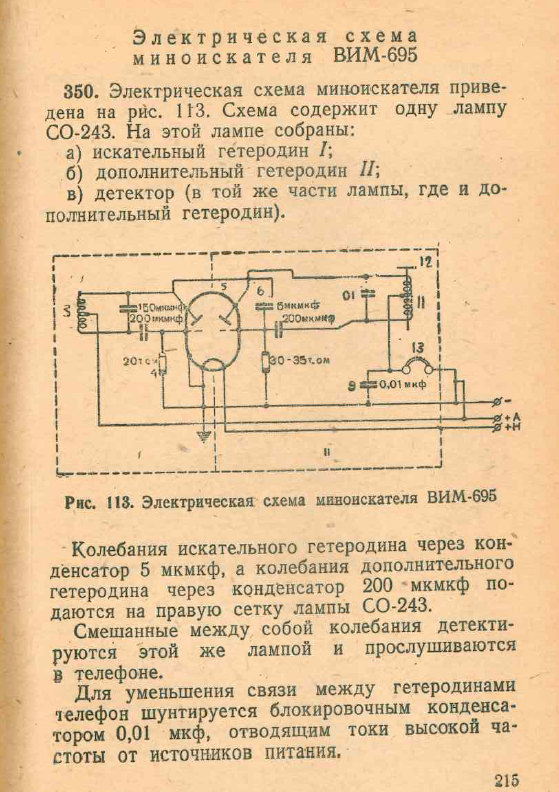

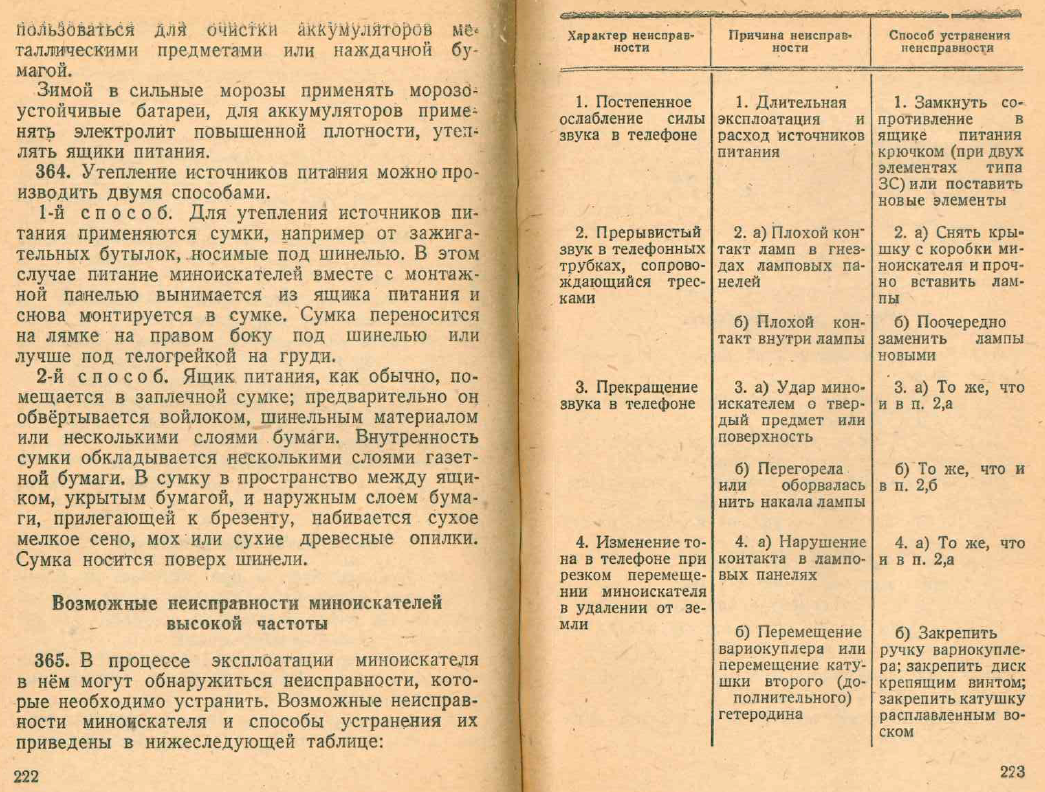

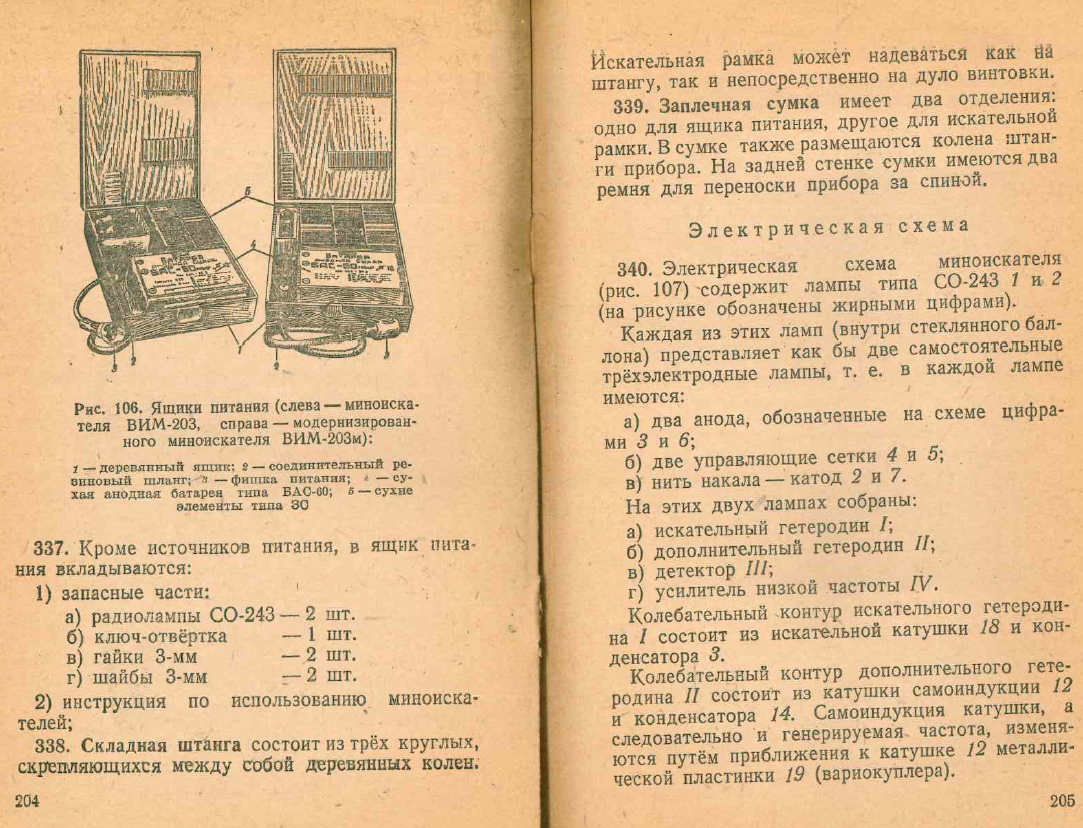

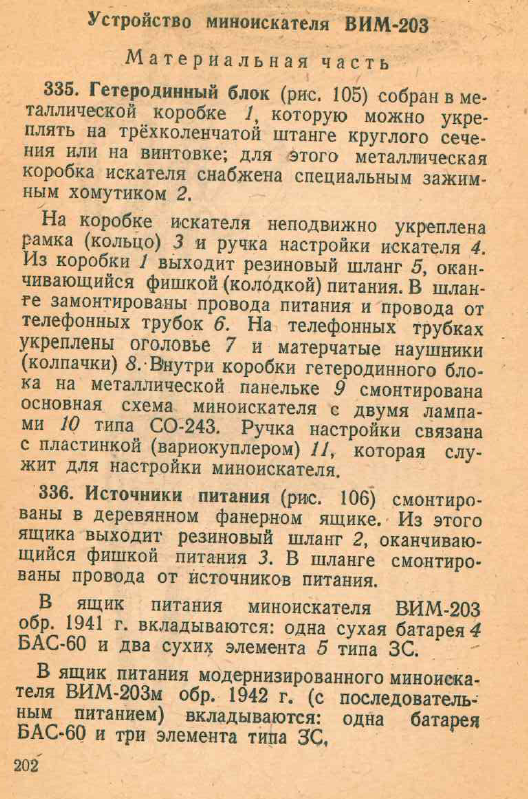

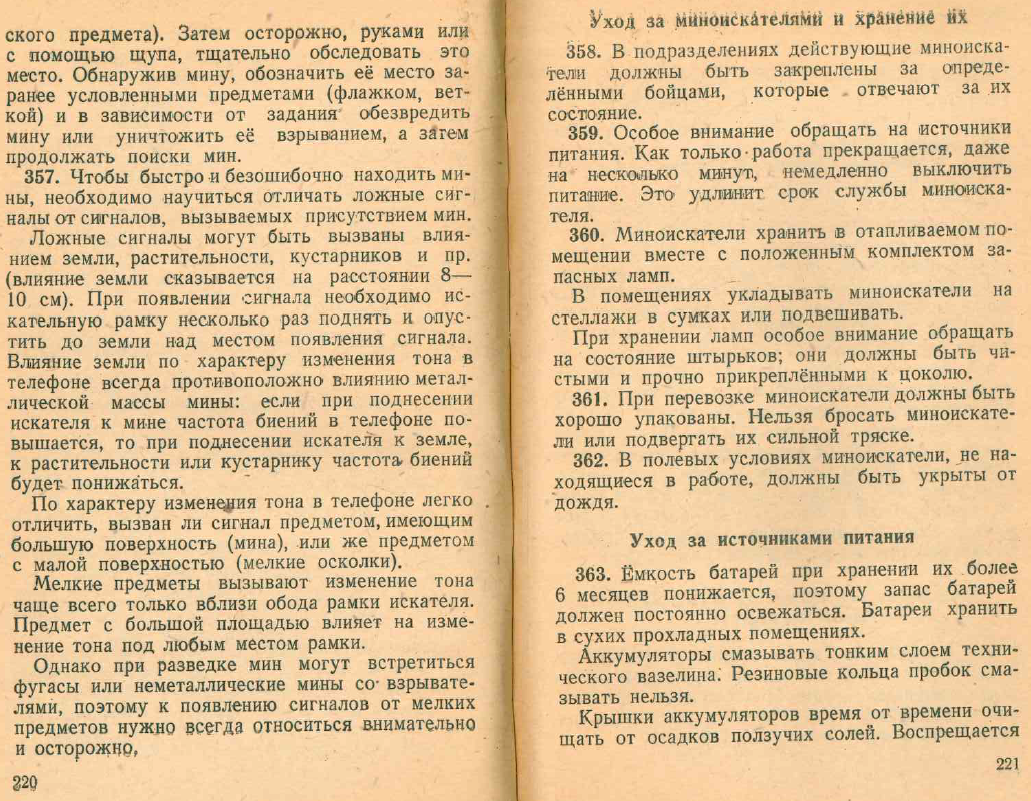

Предлагаю ознакомиться с следующим отрывком из "Руководства по средствам минирования и разминирования", касающегося устройства и использования миноискателей. Отрывок приведён в более-менее приемлемый для чтения вид, т.к. в исходном документе некоторые таблицы и изображения приведены не поперек, а вдоль страниц.

После прочтения данной инструкции я ещё лучше понял, почему немцы так выли от деревянных мин - хотя дело в общем-то простое. Сам взрыватель миноискатель обнаружить ещё может (хотя немцы в "Deutsche Landminen 1935-1945" писали, что их миноискатель взрыватели обнаруживать не мог в принципе - но давайте им подыграем и выдадим немецким сапёрам трофейные ВИМ-ы), пускай продуктивность поиска и будет снижена, но по характеру тона в наушниках он не будет отличаться от остальных мелких металлических предметов - осколков, пуль, и т.д. А их на поле боя - дофига и больше, и каждый ты не сможешь физически щупом обследовать. В итоге, деревянные мины могут быть сапёром с миноискателем просто проигнорированы - и ему очень повезёт, если это не будут противопехотные ПМД-6...

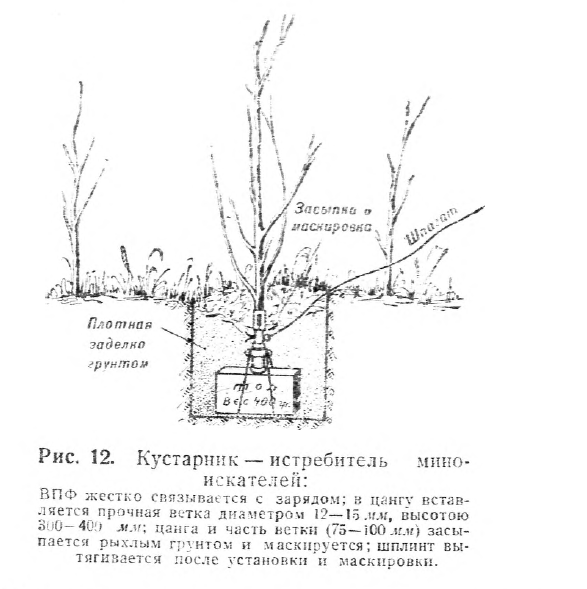

Кстати, специально для борьбы с миноискателями наши ещё в 41-ом изобрели следующий вариант использования тротиловых шашек и взрывателя полевых фугасов (ВПФ; изображение взято из наставления по использованию оного):

P.S. Если кому-то нужны данные документы целиком, или иные, материалы из которых публиковались в блоге - обращайтесь в личные сообщения ВК.
