Жирардони чуть подробнее

В комментариях к записи про оружейную хтонь попросили чуть подробнее рассказать о пневматической винтовке Жирардони. Тема интересная, так что - пожалуйста. Сразу предупреждаю, это скучный длиннопост с большим количеством картинок, без срыва покровов и подтверждения мифов. Классическая заклепочная заметка, скомпилированная из нескольких источников.

В массовом создании винтовки Жирардони (детище австрийца с итальянскими корнями Бартоломео Жирардони, созданное при участии его сына Иоганна) мифологизировано немногим хуже казачьей шашки, но превосходит её тем, что для достижения полной эффективности ей не требуется казак-характерник-пластун на лихом коне, справится любой. Её миф - это лютый страх французов перед скорострельной и бесшумной винтовкой в руках австрийских пограничных стражей, обязательная казнь обладателей этого оружия, невозможность сделать копию до середины 20 века и эффективность на уровне АК.

Давайте сначала взглянем на историю этого оружия и его устройство, а потом плавно перейдем к ТТХ.

Первые письменные упоминания о винтовке Жирардони (я с вашего позволения транскрибирую фамилию создателя привычным образом, потому что и в иностранных источниках его называют по-разному) встречаются в 1779 году, вероятно тогда он и разработал свое оружие. Hummelberger and Scharer, 1964/65 пишут, что до 1787 года оружие в австрийскую армию не поставлялось и было строго засекречено (!), а в период 87-91 годов было поставлено 1500 винтовок, которые состояли на вооружении до 1815 года.

Вместе с тем, усовершенствованные по сравнению с армейскими, винтовки производились для гражданского рынка с 1797 года (правда уже не Жирардони, а частными подрядчиками, известными в Вене производителями дорогого охотничьего оружия - Иосиф Левенц и Йозеф Контрринер). С 1806 года производство копий винтовок Жирардони начинается в Англии - Сэмюэл Стауденмайер продавал оружие изготовленное в собственных мастерских с 1806 по 1832 год.

Позволю себе небольшое лирическое отступление. Довольно интересно, что у экспедиции Луиса и Кларка была винтовка Жирадони, причем австрийского производства.

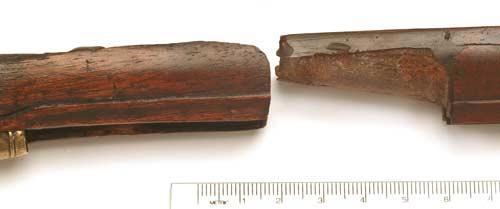

История образца, который считается той самой винтовкой - это целая детективная история, достойная отдельного рассказа. Если вкратце, то исследование винтовки показало - она как минимум была в Северной Америке примерно в то время - часть ложа заменена и половина теперь из европейского ореха, а половина из американского. Справа - ремонтная часть

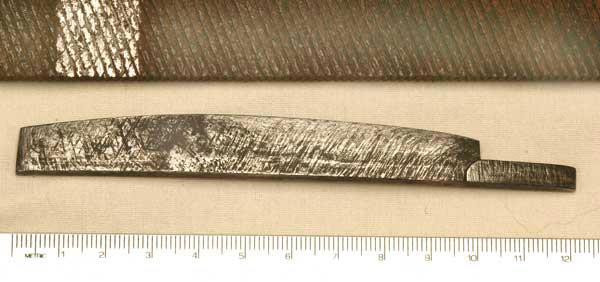

Одна из пружин, на поломку которой сетовал в своих записках путешественник, заменена на кустарно изготовленную (как и было описано в мемуарах).

 То есть это либо очень продуманная подделка, либо та самая винтовка.

Но вернемся к собственно винтовке.

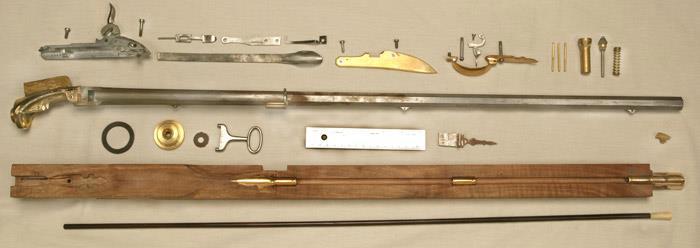

В разобранном виде она выглядит так:

Еще к ней прилагается резервуар-приклад, в оригинале изготовленный из стали с проклепкой и пайкой швов, затем, как правило, обшивался кожей.

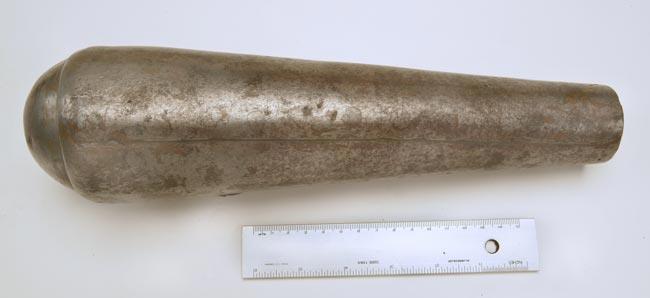

Резервуар без обшивки, оригинал. Заметить заклепки трудно, но можно - они тоже пропаяны.

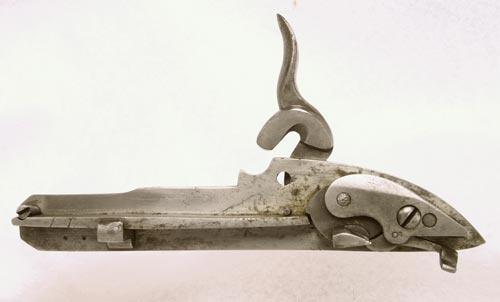

Ствольная коробка - чуть ли не самый трудоемкий элемент винтовки. Литая из бронзы, с криволинейным каналом для подачи воздуха внутри. Страх и ужас технолога.

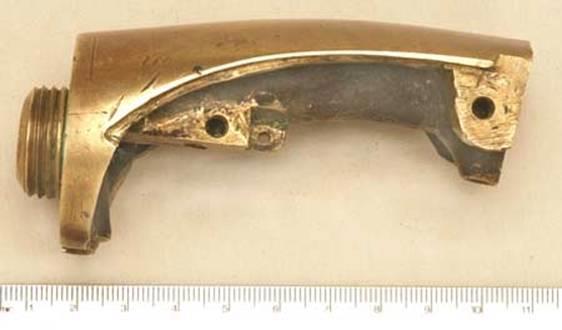

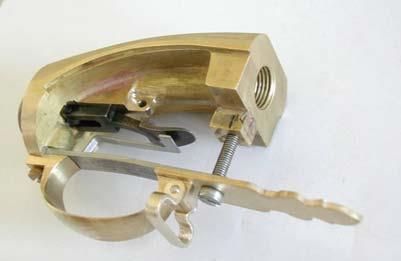

Музейная копия, изготовление которой стоило многих часов работы и австрийского мата. Видна резьба для вкручивания ствола.

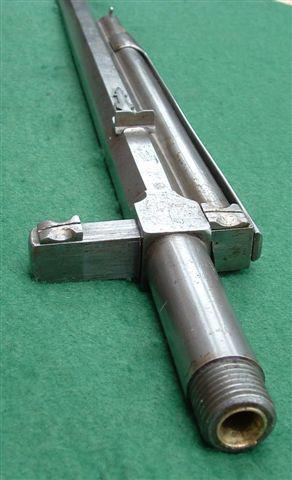

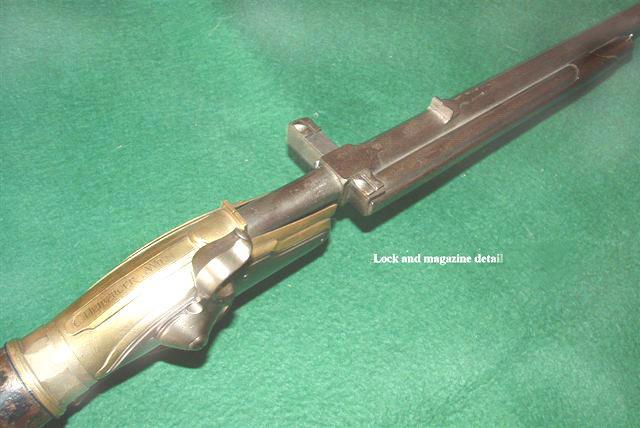

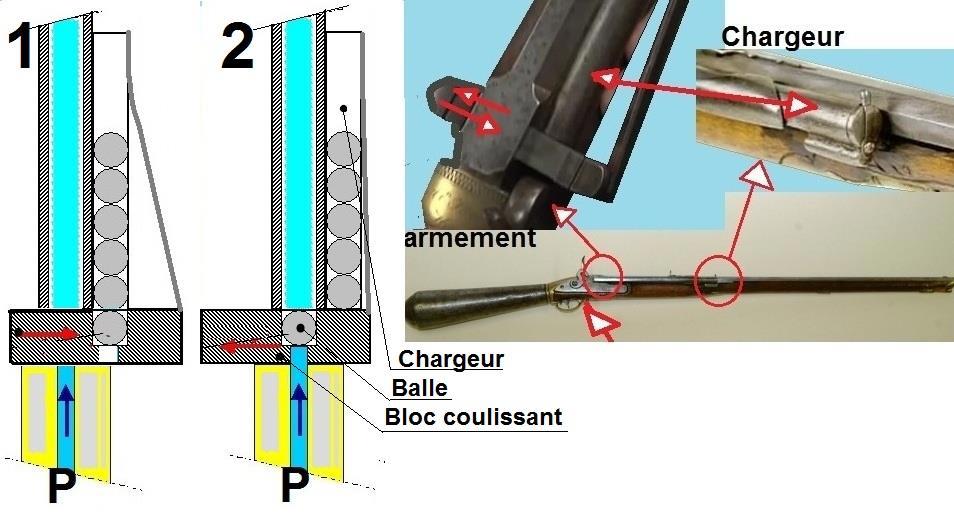

Сам ствол с магазином и механизмом заряжания. Формально на 20 пуль, но фактически вмещает 22 пули (что вызвало недоумение многих при чтении мемуаров Льюиса - он упоминал 22 пули, а официально винтовка 20 зарядная). Трубки для быстрого снаряжения магазина вмещают 20 пуль.

Ствольная коробка с ввернутым стволом и резервуаром.

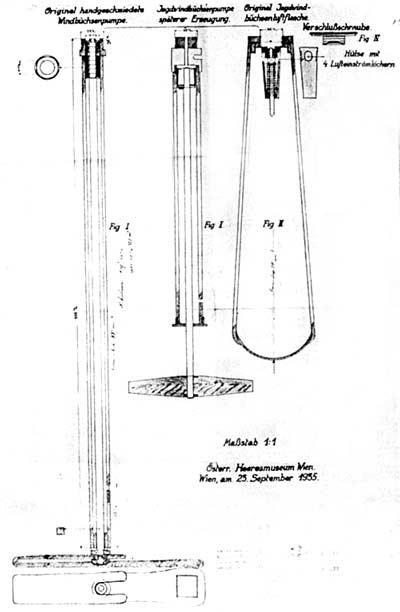

Схема плунжерного насоса.

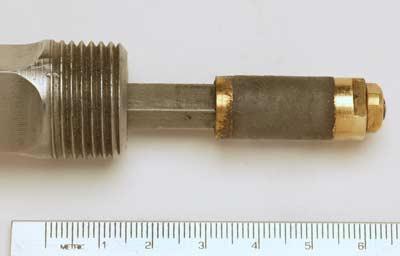

Головка плунжера. Видно кожаное уплотнение, головка в положении "выдвинута для нанесения смазки". Накачаешь баллон - накачаешься сам.

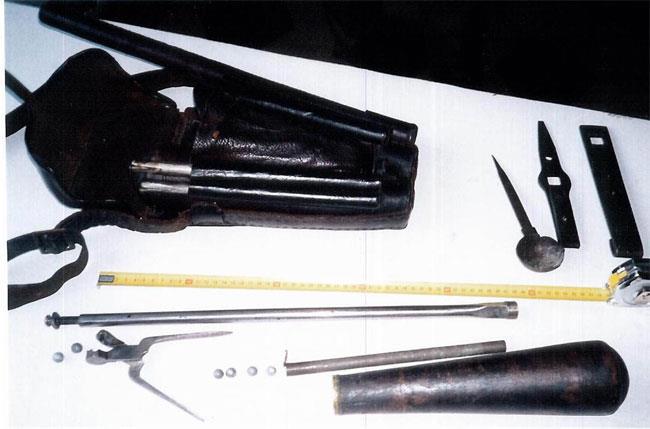

Оригинальная сумка с принадлежностями - пулелейка, насос, трубки для пуль, запасной резервуар.

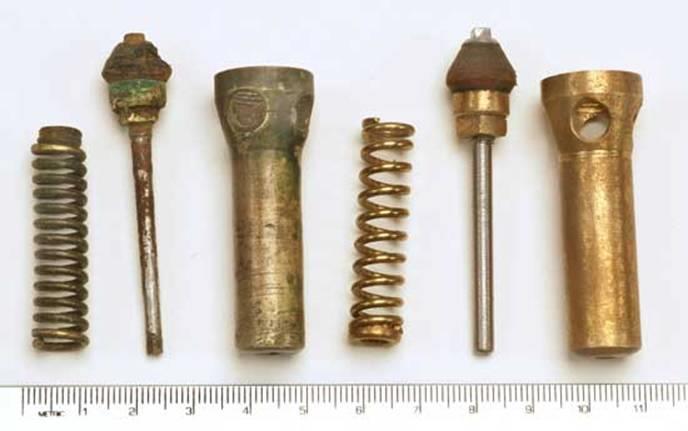

Впускной/выпускной клапан резервуара. Ничего нового, кроме бронзовой пружины в нем на момент создания винтовки не было, такие клапаны использовались уже лет сто. Но бронзовая пружина не ржавела и была деталью новаторской, хотя и требовала высокой культуры изготовления. Слева оригиналы, справа новоделы для рабочей копии.

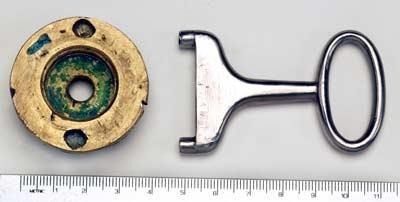

Крышка резервуара, удерживающая клапан и ключ для ее съема.

Теперь о том, как действует пневматическая часть винтовки.

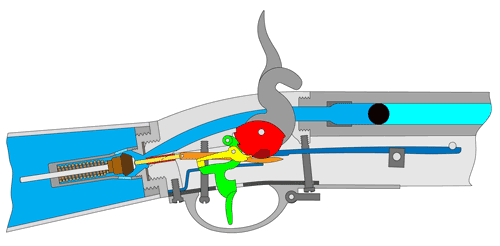

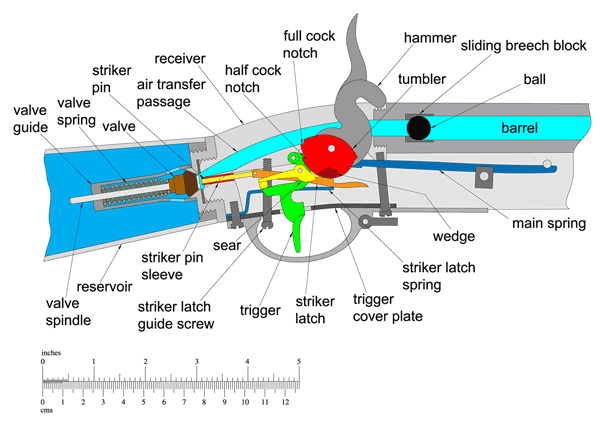

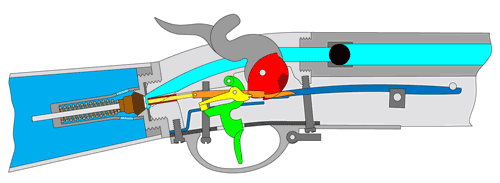

Здесь предоставлены чертежи от Джеффри Бейкера, обладателя и исследователя винтовок Жирардони, в распоряжении которого, как раз и оказалась та самая винтовка Луиса и Кларка. На этом чертеже винтовка в состоянии "пуля в стволе".

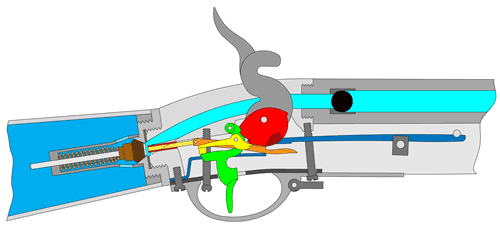

Начинаем взводить курок. Еще ничего не происходит, можно передумать и вернуть его в первое положение без последствий.

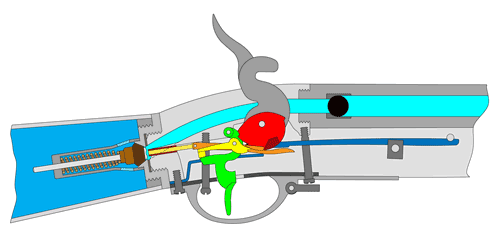

Курок на полувзводе.

Курок отведен назад, чтобы зацепить шептало в полной выемке на взводе. Третий щелчок. Теперь оружие готово к стрельбе при нажатии на спусковой крючок.

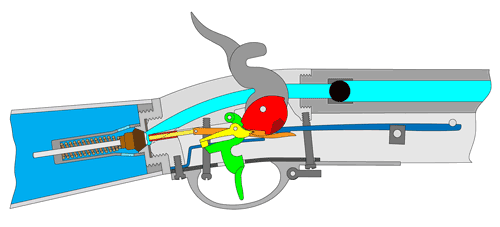

Спусковой крючок нажат. Курок освобождается, происходит зацепление с выемкой бойка. Боек откроет клапан и начнет выпускать воздух из резервуара.

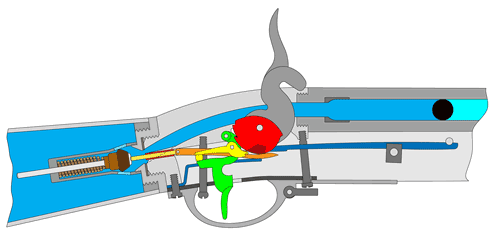

Момент начала принудительного открытия клапана в резервуаре. Сжатый воздух (обозначен темно-синим цветом) начинает выходить из воздушного резервуара толкая пулю.

Клапан полностью открыт. На следующем этапе движение курка выведет из зацепления защелку бойка, освобождая его. Давление воздуха в резервуаре закроет клапан, мы вернемся к первой картинке, нужно будет только подать пулю в ствол.

Видите, как все просто? Любой попадаенц такую соберет без проблем))) (шутка).

Надо сказать, что оружие а-ля Жирардони выпускалось еще довольно долго, не только в виде собственно пневматического, но и комбинированного с пороховым.

Пистолет, например.

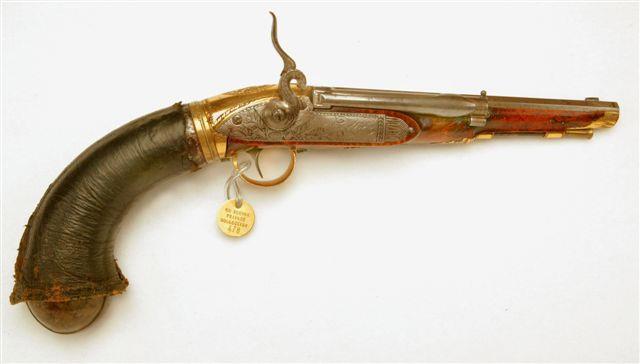

Подделка, однозарядная, около 1830 года, ноунейм

И наоборот дорого-богатое - комбинированное пороховое/пневматическое, 1850-е годы, Вена. Левый строл дульнозарядный пороховой, правый - пневматический. Магазин для пуль под стволом.

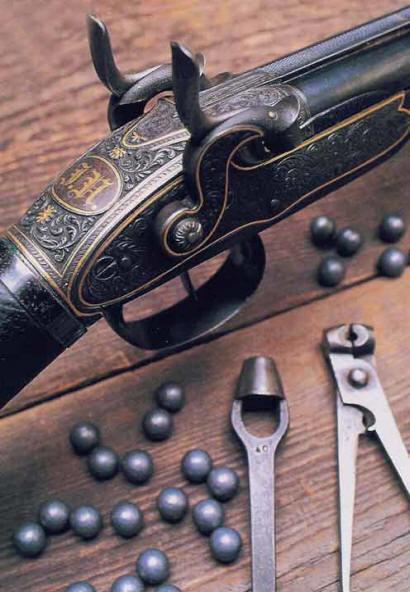

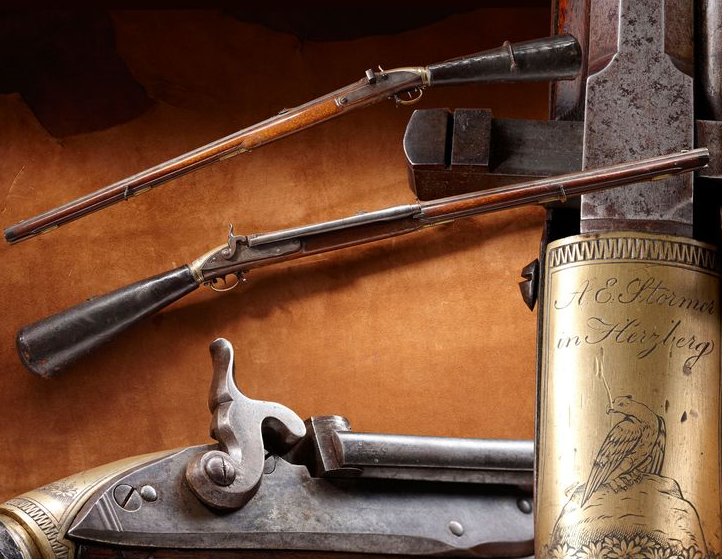

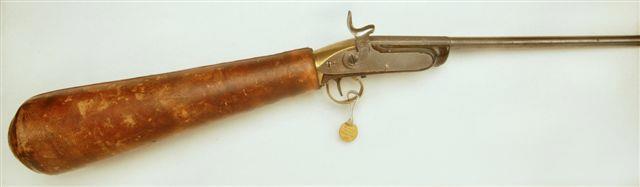

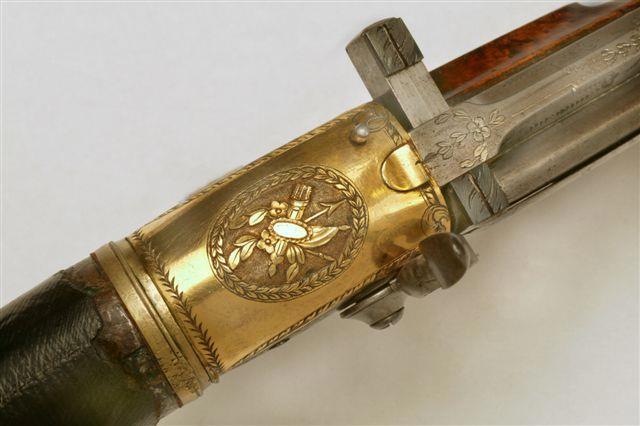

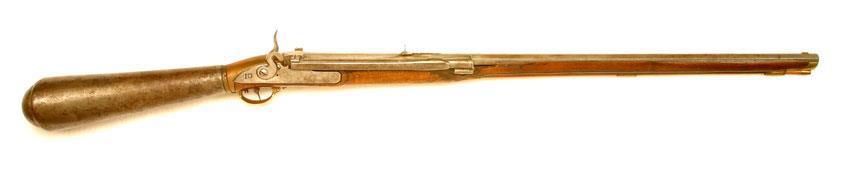

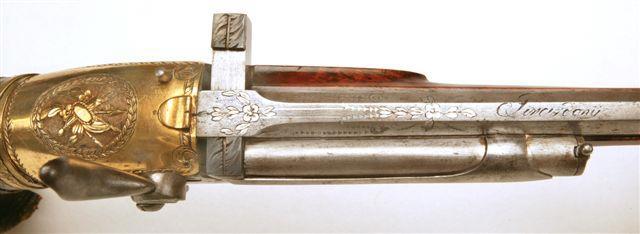

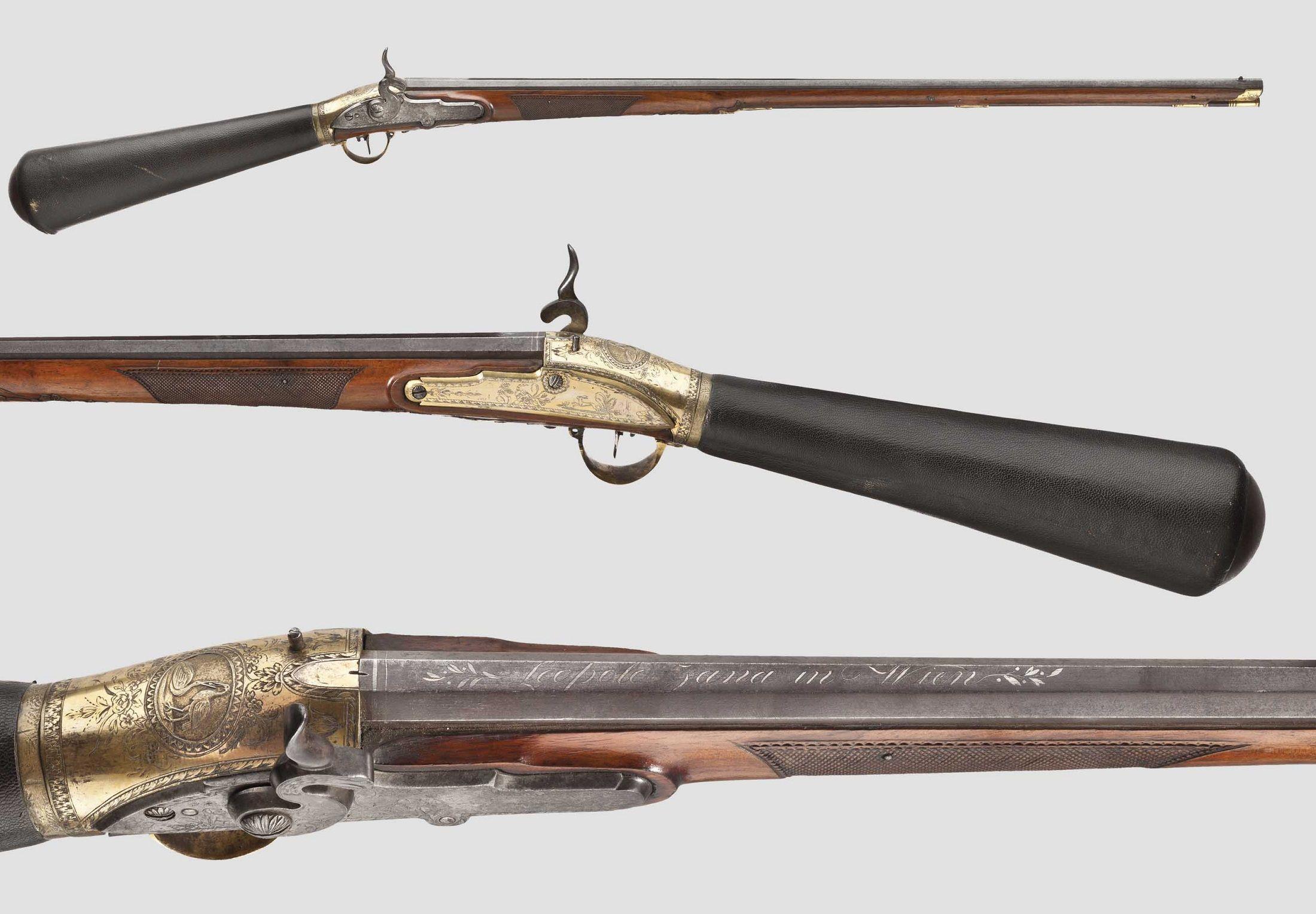

Ну и парочка фотографий красивых коммерческих версий.

А теперь немного о мифах. Как мы видим, винтовки сняты с вооружения уже после 1815 года, когда всех солдат ими пользовавшихся убили три раза и Наполеон обиженно сидел на острове св. Елены.

Обилие лицензионных и не особо лицензионных копий говорит нам, что для производства винтовок Жирардони сам Жирардони не особо нужен.

Что касается ТТХ, то винтовка имела калибр 11.75 мм, на пиковом давлении обеспечивая начальную скорость не более 200 м/с. Неглубокие, но весьма эффективные нарезы обеспечивали пуле неплохую стабилизацию. К сожалению, наш любимый роскомнадзор в великой мудрости своей запилил ютуб по самое это самое и мы теперь не можем не только  смотреть антироссийскую пропаганду, но и видео со стрельбой из оригинальной винтовки на 100 ярдов. Тем не менее, если постараться и преодолеть эти препоны, то можно посмотреть - стреляют и попадают.

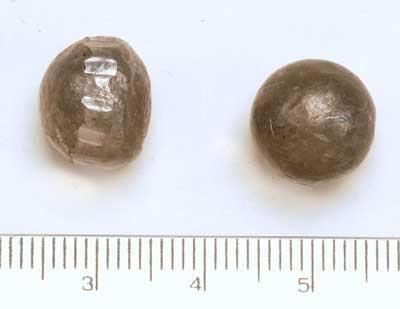

Пуля до выстрела и после выстрела в песок на дистанции как раз 100 ярдов. Видны следы неглубоких нарезов и деформация пули.

Пуля такого калибра на дуле будет иметь энергию около 200 джоулей. В принципе, этого достаточно чтобы убить или тяжело ранить человека, но с пороховым ружьем соревноваться в убойном действии даже не смешно.

Выводы делайте сами.

Небольшой бонус:

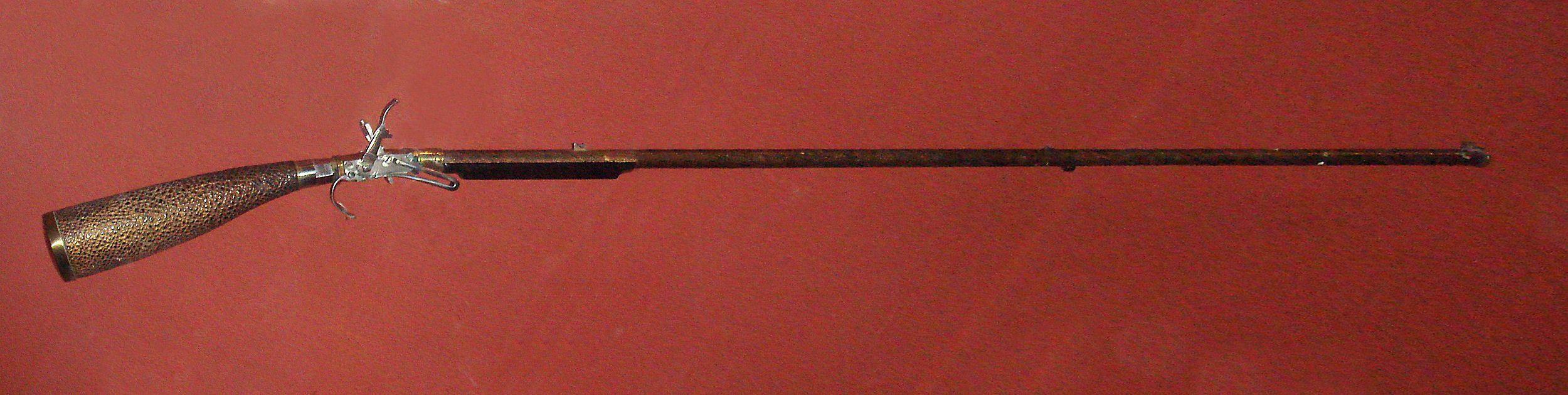

Пневматическая винтовка Кунитомо - японское прочтение (сильно упрощенное) винтовки Жиарардони.
