Первые полевые дальномеры.
Автор: любой господиШирокое распространение винтовок под пулю Минье в середине 19 века резко увеличило дальность эффективного огня пехоты. Вместе с этим потребовало поточнее определять дальность до цели. Так появился первый полевой дальномер.
Стадиометр — это прибор, используемый для оценки расстояний на основе принципа подобных треугольников. Это означает, что для треугольника с заданным углом отношение длины противолежащего катета к длине прилежащего катета (тангенс) является постоянным. Таким образом, если вы знаете высоту объекта, вы можете оценить расстояние до него, потому что отношение его высоты к расстоянию, на котором он находится (образующему горизонтальные и вертикальные стороны прямоугольного треугольника), будет постоянным.
В нескольких текстах того периода содержатся подробные инструкции по использованию стадиометров, в том числе у Буска, Хета, Уокера и других. В целом, вряд ли они были у многих рядовых солдат (хотя Хет предлагал выдавать серебряные стадиометры в качестве призов на соревнованиях по стрельбе в роте), так что они, скорее всего, принадлежали в основном офицерам.

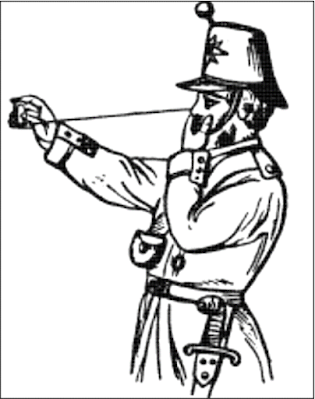

Чтобы использовать стадиометр, поместите прикреплённую верёвку в рот (или в глаз, или на кончик носа, в зависимости от источника) и вытяните устройство на всю длину верёвки. Буск сказал, что верёвка должна быть 25 дюймов в длину (стр. 97), но на самом деле её нужно откалибровать, измерив расстояние до партнёра. Посмотрите в отверстие, чтобы увидеть цель, и держите прибор так, чтобы верхний край отверстия находился на уровне головы цели, затем сдвиньте ползунок (на моделях, где он есть) вверх, пока он не окажется у ног цели; если на приборе нет ползунка, просто найдите место, где цель попадает в зазор. Приблизительное расстояние до цели можно определить по шкале, выгравированной на боковой стороне стадиометра.
Обратите внимание, что большинство оригинальных устройств имели две шкалы: одну для пехоты, а другую для кавалерии. Они были откалиброваны таким образом, чтобы предполагать, что рост пехотинцев составляет шесть футов, а конных кавалеристов — восемь футов. Разумеется, в реальной жизни цель может быть выше или ниже, чем этот рост, так что это лишь приблизительное значение.

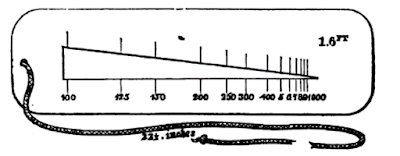

Этот пример взят из книги Буска и представляет собой довольно примитивное устройство, в котором в пластине вырезан треугольник с выгравированной на нём шкалой.

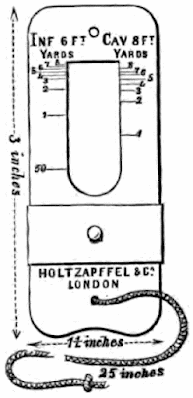

Следующее устройство, изображённое на рисунке Буска, представляет собой более сложное устройство со скользящим механизмом для более точной оценки. Оно было изготовлено компанией Holtzappfel & Co. в Лондоне и также было продано в Арсенал Франкфорда в США для использования во время Гражданской войны.

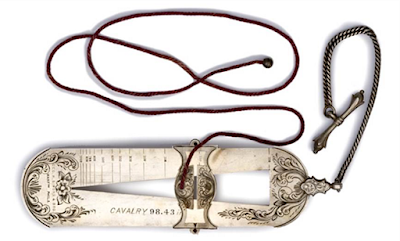

Этот следующий прибор был изготовлен компанией Geo. W. Simmons & Bro. из Филадельфии, штат Пенсильвания, и очень похож на изображённый ниже прибор от Heth.

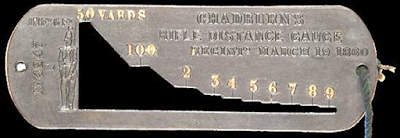

Окончательный вариант устройства был изготовлен компанией Chadburn & Co., занимавшейся производством оптики в Ливерпуле, Англия, и запатентован в 1860 году. Он отличается наличием вырезов для каждого диапазона и отсутствием ползунка. Обратите внимание, что в нём есть два отверстия; правша вставляет верёвку в правое отверстие, а левша — в левое.
https://historicalshooting.blogspot.com/

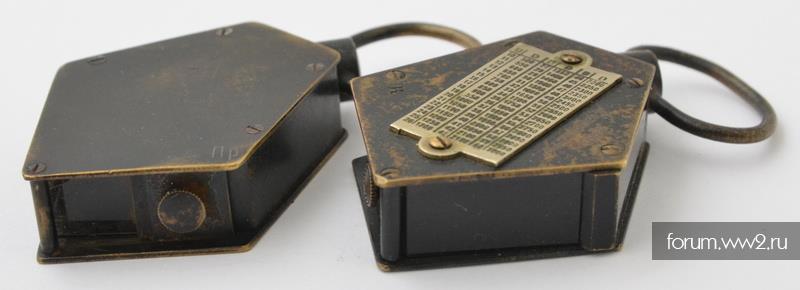

В родном отечестве первым был "призменный дальномер Сушье"(или просто - "призма Сушье") и ведет свою историю "службы" в РИА, начиная с 1892 года с продолжением "службы" в РККА вплоть до начала 30-х годов.
Пятого августа 1892 года приказом по военному ведомству № 213 призматический дальномер конструкции инструктора Шалонской стрелковой школы французского капитана Сушье был введен в штатное имущество пехотных и кавалерийских частей русской армии.
