Батальонные миномёты Красной Армии.

Собрал в одну кучу инфу по батальонный минометам РККА.

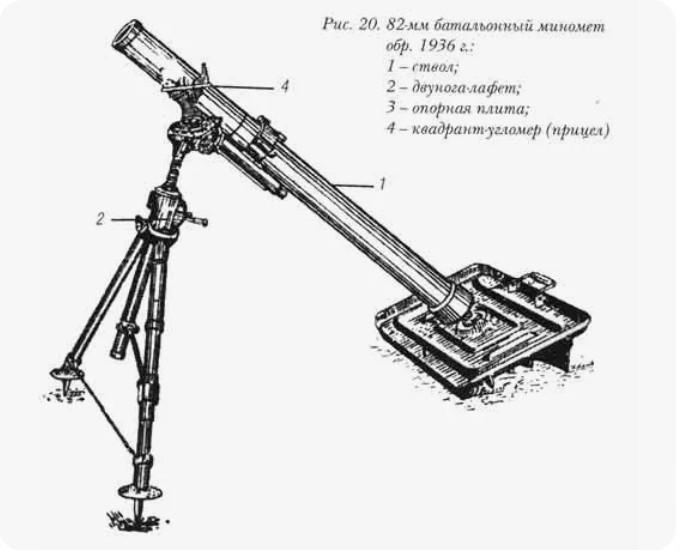

82-мм батальонный миномет обр. 1936 года.

Миномет создан в 1934 г. (разработка чертежей опытного образца была закончена в 1931 г.) конструкторами так называемой «группы Д», представлявшей собой структурное подразделение Газодинамической лаборатории Артиллерийского НИИ. Руководил группой инженер Н.А. Доровлев. В 1935 году миномет успешно прошел полигонные испытания и в 1936 г. был принят на вооружение Красной Армии.

82-мм миномет обр. 1936 г. являлся первым советским батальонным минометом и предназначался для подавления огневых точек, поражения живой силы, разрушения проволочных заграждений и уничтожения материальной части противника, расположенных за укрытиями и недоступных для настильного стрелкового и артиллерийского огня, а также расположенных открыто.

Выполненная по жесткой схеме (без противооткатных устройств) конструкция 82-мм миномета обр. 1936 г. стала базовой для создания всех последующих советских батальонных минометов. Она состоит из ствола, двуноги-лафета, опорной плиты и прицельных приспособлений.

Технические данные 82-мм миномета обр. 1936 г.:

Калибр - 82 мм

Начальная скорость мины - 211 м/с

Вес в боевом положении - 62,7 кг

Боевая скорострельность - 25-30 выстр./мин.

Дальность стрельбы - 3040 м

Вес мины - 3,10 кг.

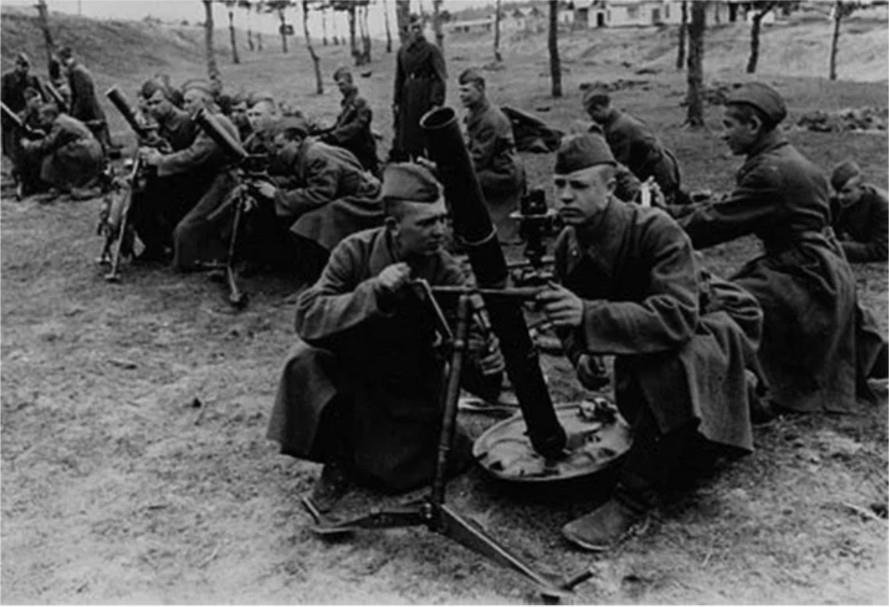

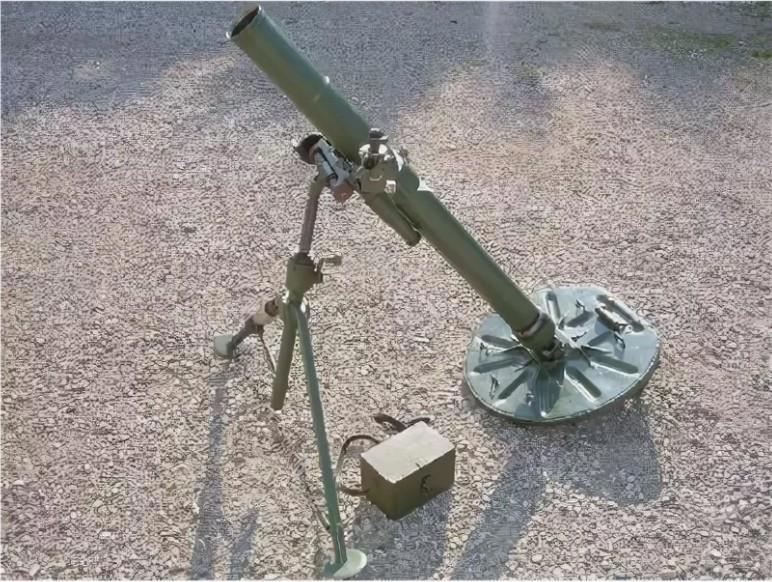

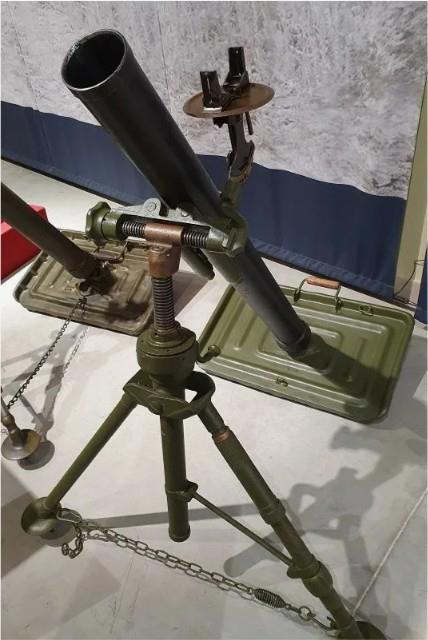

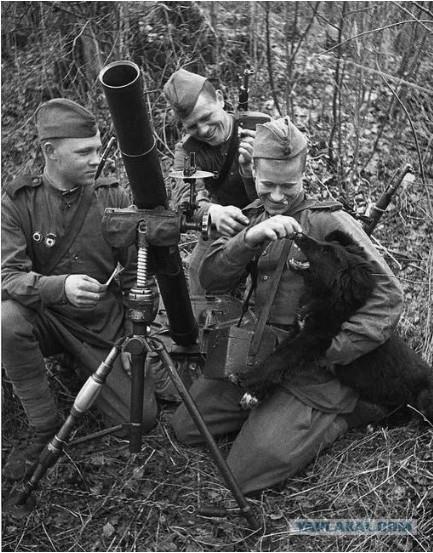

82-мм батальонный миномёт БМ-37.

82-мм батальонный миномёт обр. 1937 года (БМ-37), разработан в СКБ-4 Ленинградского завода №7 "Арсенал" им. М.В. Фрунзе под руководством Бориса Ивановича Шавырина.

БМ-37 – является усовершенствованным вариантом миномёта БМ-36, практически все элементы которого были доработаны. На новый миномет установили более жесткую опорную плиту мембранного типа круглой формы с боковым срезом, изменили конструкцию двуноги-лафета, высоту ударника уменьшили с 26 мм до 8 мм, ход амортизатора был увеличен. Миномёт Шавырина легче почти на 8 кг, проще в производстве и обслуживании.

Благодаря простой и технологичной конструкции 82-мм миномета было организовано его производство на многих заводах страны, в том числе: № 7 (г. Ленинград), № 221 "Баррикады" (г. Сталинград); им. Кирова (г. Ленинград).

Батальонный миномет БМ-37 предназначался для поражения живой силы, огневых точек, разрушения заграждений, расположенных как на открытых участках местности, так и за укрытиями, недоступных для настильного стрелкового и артиллерийского огня.

82-мм миномёт БМ-37 состоял из ствола, двуноги-лафета, опорной плиты и прицельных приспособлений. Ствол – гладкостенная стальная труба 82-мм калибра, являлась направляющей для полета мины при выстреле. На двунога-лафете были смонтированы механизмы наведения. Опорная плита мембранного типа воспринимала в момент выстрела силу отдачи, вдавливаясь в грунт. Для наводки миномета в цель использовался механический минометный прицел МПБ-82.

Стрельба из миномета производилась осколочно-фугасными, осколочными, дымовыми и агитационными минами. Во время Великой Отечественной войны из миномёта вели огонь не только 82-мм минами отечественного производства, но и трофейными немецкими и поставлявшимися по ленд-лизу американскими 81,4-мм минами. Для этого составляли таблицы с поправкой к данным прицела. В тоже время советские мины не были пригодны для стрельбы из 81,4-мм немецких и других иностранных минометов.

Минометы и боеприпасы на марше перевозились на конных минометных повозках или других транспортных средствах. Боевые расчеты перевозились на автомашинах или шли пёхом. В горнострелковых и кавалерийских частях минометы и боеприпасы перевозились на конских вьюках. При смене огневой позиции мины и минометы переносились расчетом на специальных людских вьюках. Для этого миномёт разбирался на три части: ствол с казенником (вес во вьюке – 19 кг), двунога-лафет (20 кг) и опорная плита (22 кг). Расчет нес и боеприпасы к миномету.

Минометы БМ-37 образца 1937 г. впервые использовали в боевых действиях в районе реки Халхин-Гол в 1939 году. В годы Великой Отечественной войны 82-мм батальонные минометы были самыми распространенными из этого вида оружия в частях Красной Армии. Применялись с первых дней и до конца Второй мировой войны.

В наступательных операциях Красной Армии миномёты устанавливались на автомобили повышенной проходимости, на грузовики и коляски мотоциклов, чтобы успевать за ушедшей вперёд пехотой. Бóльшая часть артиллерии отставала от пехоты и 82-мм миномёт оставался единственным средством огневой поддержки. 82-мм минометная мина в два раза легче 76-мм снаряда полкового орудия, но не уступала ему по осколочному действию. При этом батальонный миномёт был в несколько раз легче и дешевле.

За время войны 82-мм батальонный миномет несколько раз был модернизирован, в войсках использовались три основные разновидности: БМ-37, БМ-41, БМ-43.

Тактико-технические характеристики 82-мм батальонного миномёта БМ-37.

Годы выпуска 1939 - 1945

Всего выпущено 165 557 ед.

Расчет 4 человека

Калибр 82 мм

Длина ствола 14,8 калибров

Скорострельность без исправления наводки - до 25 выстр/мин

Скорострельность с исправлением наводки после каждого выстрела - до 15 выстр/мин

Масса

Боевая масса 56 кг

Масса ствола во вьюке 19 кг

Масса опорной плиты во вьюке 22 кг

Масса двуноги во вьюке 20 кг

Углы возвышения (по вертикали) от +45° до +85°

Горизонтальный угол обстрела:

выбираемый поворотным механизмом +3° -3°

с перестановкой двуноги +30° -30°

Стрельба

Максимальная дальность стрельбы 3040 м

Минимальная дальность стрельбы 70 м

Начальная скорость полета мины 211 м/с

Масса осколочно-фугасной мины 3,31 кг.

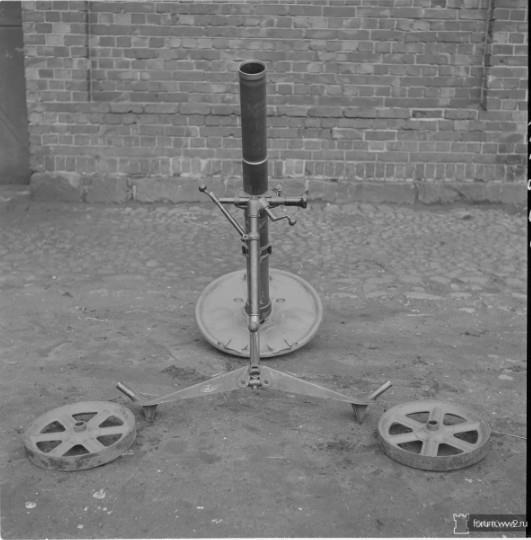

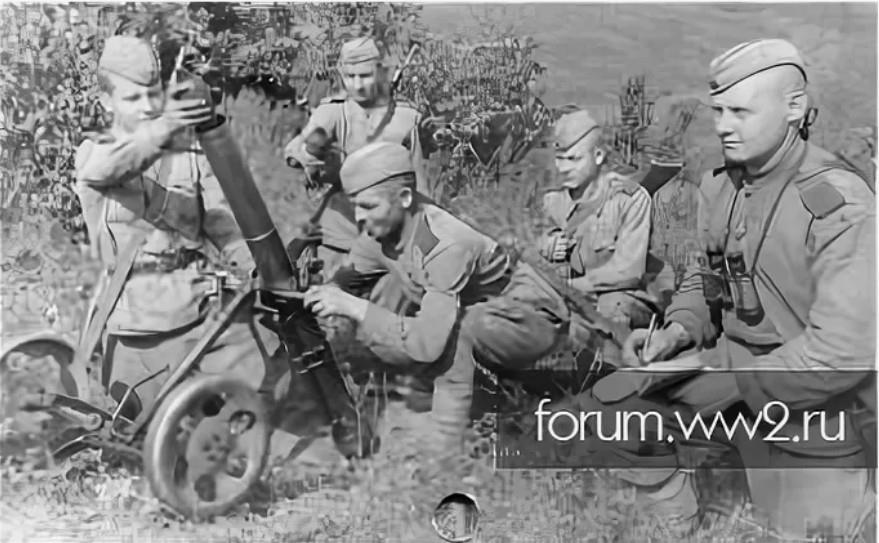

82-мм батальонный миномет БМ - 41 обр. 1941 г.

82-мм батальонный миномет обр. 1941 г. отличался от обр. 1937 г. наличием отделяемого колесного хода, опорной плитой арочной конструкции (как у 107-мм и 120-мм минометов), а также двуногой иной конструкции. Колеса надевались на полуоси ног двуноги и при стрельбе снимались.

Конструктивные усовершенствования были подчинены технологическим возможностям производства и направлены на уменьшение веса миномета, трудозатрат при его изготовлении и улучшении маневренных характеристик. Баллистические характеристики миномета обр. 1941 года были аналогичны образцу 1937 года.

82-мм миномет обр. 1941 г. имел некоторые удобства при транспортировке по сравнению с минометом обр. 1937 г., но зато был менее устойчив при стрельбе и имел худшую кучность по сравнению с минометом обр. 1937 г.

С целью устранения недостатков 82-мм миномета обр. 1941 г. была проведена его модернизация. В ходе нее была изменена конструкция двуноги, колеса и крепления прицела. Модернизированный миномет получил название 82-мм миномет обр. 1943 г. Минометы обр. 1937 г. в ходе Великой Отечественной войны производились параллельно с минометами обр. 1941 г. и обр. 1943 г.

82-мм миномет образца 1941 года по сравнению с предшественниками имел более простую конструкцию и технологию изготовления. Благодаря этому удалось быстро наладить его массовое производство. Из 119,4 тыс. минометов, выпущенных только за 6 месяцев 1942 года, значительную часть составляли 82-мм батальонные минометы.

В 1943 - 1945 годах было освоено производство третьей модели 82-мм миномета образца 1941 года выпуска. К его основным конструктивным особенностям относились - наличие качающегося прицела, и связанное с этим отсутствие механизма точного горизонтирования.

Все три модели 82-мм миномета имели одинаковые баллистические характеристики и использовали одни и те же боеприпасы. На марше минометы и боеприпасы перевозились на специально разработанных конных минометных повозках или на имевшихся в войсках транспортных средствах (автомашинах, хозяйственных повозках, санях-розвальнях и т. д.), куда укладывался один или несколько минометов с соответствующим комплектом людских вьючных приспособлений, ЗИП и лотки с минами. На автомашинах перевозились также расчеты минометов. В горнострелковых и кавалерийских частях на марше минометы и боеприпасы перевозились на конных вьюках. При переходах на небольшие расстояния на марше (до 10- 15 км), а также при смене огневой позиции минометы и мины переносились расчетом на специальных людских вьюках.

Тактико-технические характеристики 82-мм батальонного миномёта БМ - 41 обр. 1941 г.

Расчет - 4 человека.

Наибольшая дальность стрельбы – 3040 м.

Дальность прямого выстрела – 100 м.

Скорострельность – до 25 выст/мин.

Углы возвышения (по вертикали) от +45° до +85°

Угол горизонтального обстрела без переста­новки двуноги и плиты, при угле возвышения +45°: +5° -5°

поворотным меха­низмом ±10° и поворотным меха­низмом грубого гори­зонтирования

Угол горизонтального обстрела, получаемый перестановкой двуноги (без перестановки плиты): до ±25°

Вес в боевом положении, кг: 58.

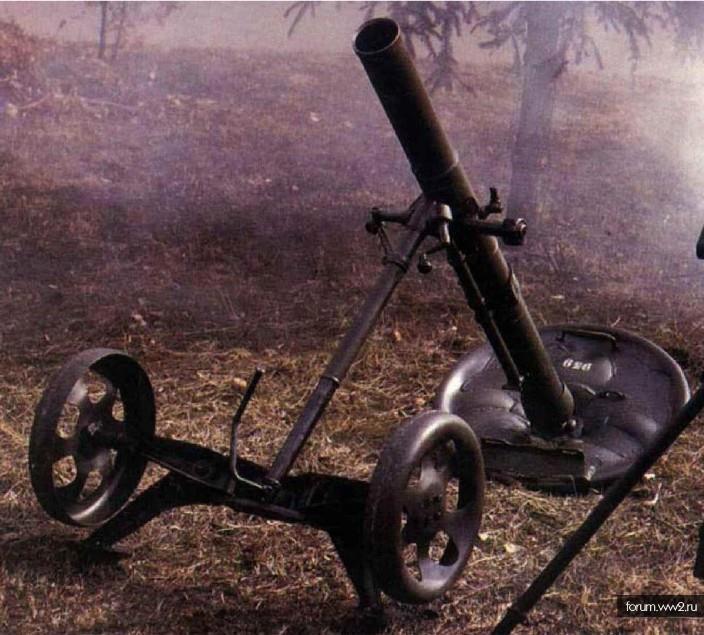

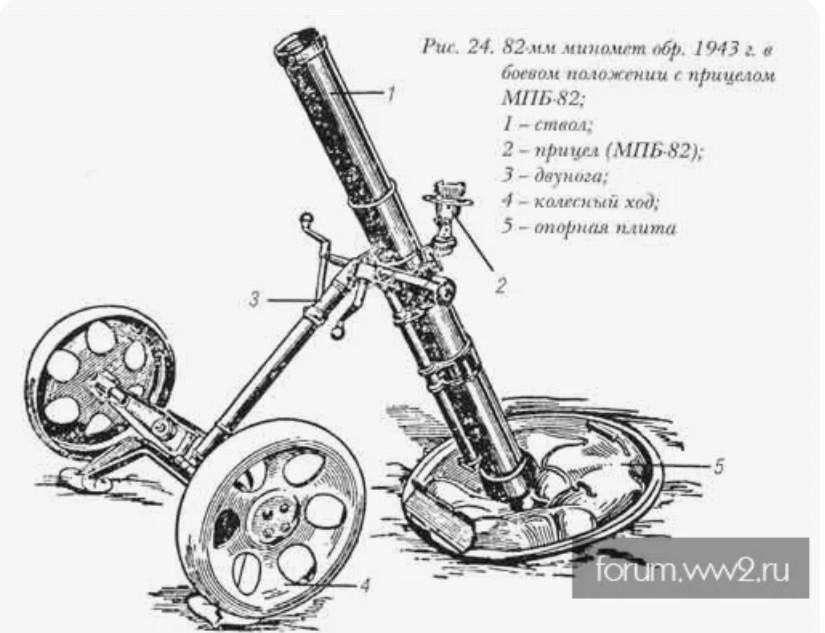

82-мм батальонный миномет обр. 1943 г.

В 1943 г. под руководством главного конструктора Московского автомобильного завода им.Сталина (ЗИС) Фиттермана Б.М., была проведена работа по модернизации 82-мм миномета обр. 1941 г. Созданный в результате этой работы модернизированный миномет был принят на вооружение Красной Армии под названием «82-мм батальонный миномет обр. 1943 г.». В связи с тем, что в ходе боевого использования миномета обр. 1941 г. выявилась его недостаточная устойчивость при стрельбе, в новом миномете была изменена конструкция двуноги-лафета и колес.

Двунога-лафет новой конструкции представляет собой жесткую штампованную раму, к которой по концам приварены сошники. При стрельбе сошники углубляются в грунт и обеспечивают достаточную устойчивость миномета. Двунога-лафет снабжена также траверсами, на которых установлены металлические колеса. Траверсы подрессорены поджатыми резиновыми кольцами, ограничивающими, кроме того, угол качания траверсов относительно двуноги. Колеса 82-мм миномета обр. 1943 г. при установке миномета на огневой позиции с двуноги не снимаются. При боевом положении двуноги, когда она опирается на грунт сошниками, колеса остаются поднятыми над грунтом. Таким образом, стрельба производится не с колес, а с сошников. Кронштейн для крепления прицела у миномета обр. 1943 г. рассчитан на установку прицела МПБ-82 и по своей конструкции унифицирован с кронштейном 82-мм миномета обр. 1937 г. выпуска 1942–1943 гг.

Для миномета обр. 1943 г. применяется опорная плита обр. 1941 г., имеющая захваты для двуноги специальной конструкции. В ходе модернизации миномета были внесены изменения и в другие узлы, в частности, деревянные рукоятки были заменены металлическими.

Для обеспечения производства 82-мм минометов обр. 1943 г. поточным методом на заводе ЗИС была произведена перестройка оборудования механосборочного цеха. Цех был оснащен специально перестроенными для производства деталей миномета высокопроизводительными револьверными станками, внедрена новая оснастка. Это позволило в короткие сроки освоить производство 82-мм миномета обр. 1943 г. и стабильно выполнять задания Государственного Комитета Обороны по выпуску минометов. 82-мм миномет обр. 1943 г. наряду с 82-мм минометами обр. 1937 г. последних выпусков производился и состоял на вооружении Красной Армии до последних дней войны. В войсках эти минометы пользовались огромной популярностью.

Тактико-технические характеристики 82-мм батальонного миномёта обр. 1943 г.

Масса в боевом положении: (с колесами) 58 кг

Калибр: 82 мм

Начальная скорость мины: 211 м/с

Скорострельность: 25–30 выстр./мин.

Дальность стрельбы: до 3040 м.

Вес мины: 3100 г

Углы возвышения (по вертикали) от +45° до +85°

Угол горизонтального обстрела без переста­новки двуноги и плиты, при угле возвышения +45°: +5° -5°

поворотным меха­низмом ±10° и поворотным меха­низмом грубого гори­зонтирования

Угол горизонтального обстрела, получаемый перестановкой двуноги (без перестановки плиты): до ±25°.

От автора. Все прочие характеристики идентичны с БМ-37. Проблема с аутентичными фотками миномёта обр. 1943 года, их почти нет. Видимо из-за того, что изготовили их не так уж много, зато других моделей наклепали достаточно, особенно в сорок втором, и сорок третьем, да так, что производство миномётов резко пришлось сократить в 1944 году, перепрофилировав предприятия на другие изделия.

Предполагалось, что миномёты с колёсами будут перемещать так:

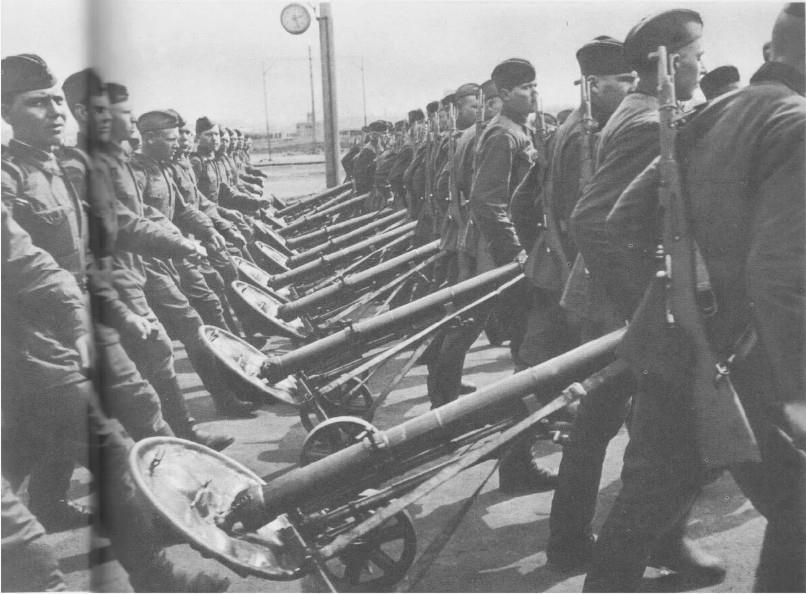

фото 1

Но таскали в основном так:

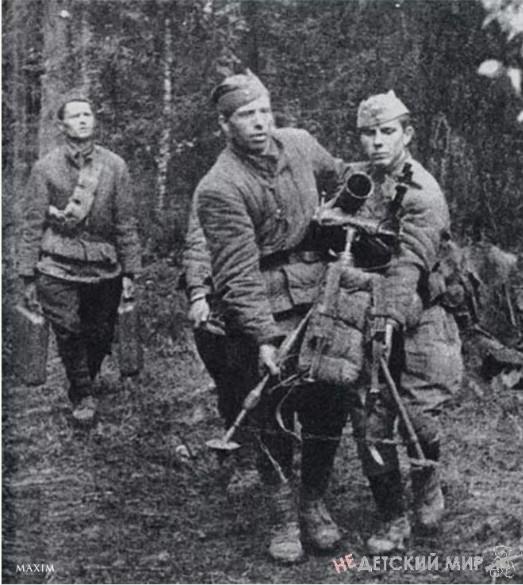

фото 2

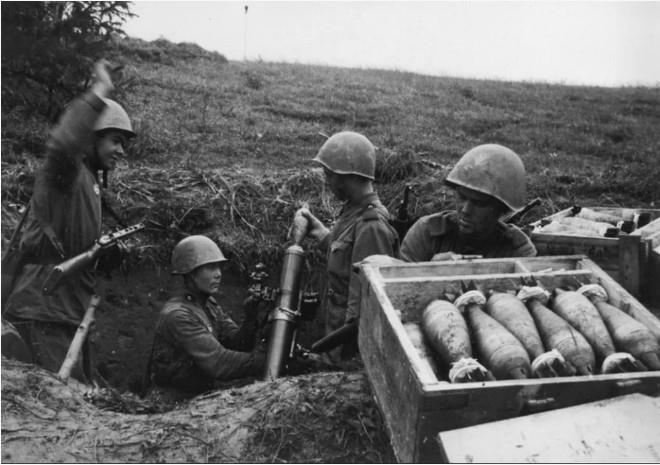

Или так:

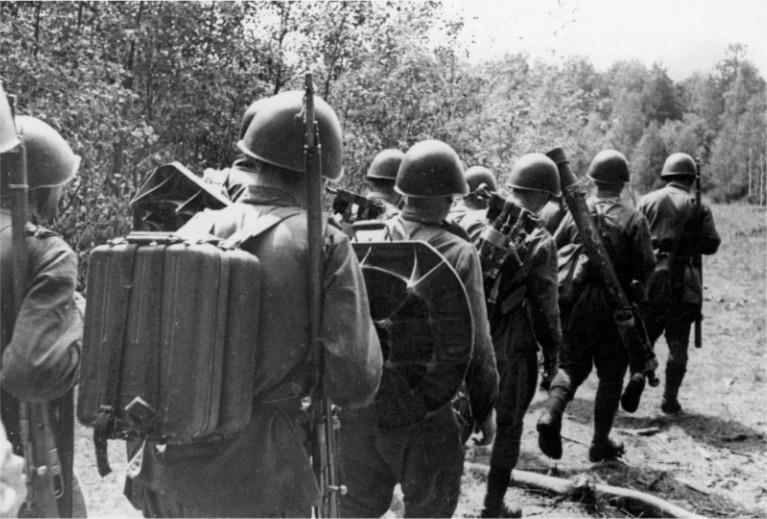

фото 3

Тут уже без вьюков

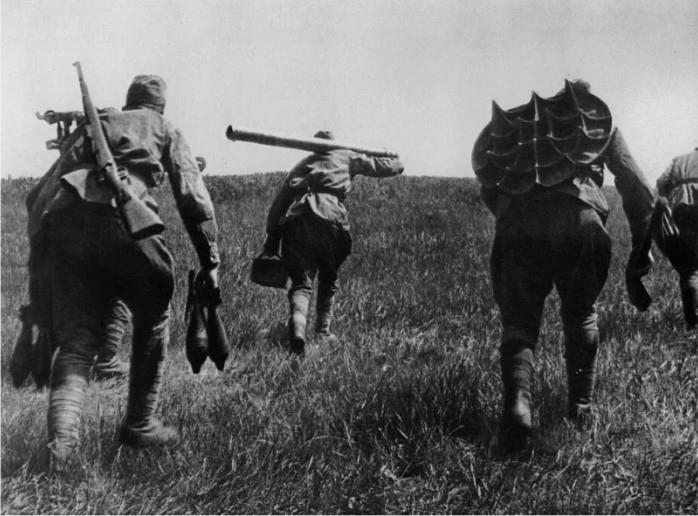

фото 4

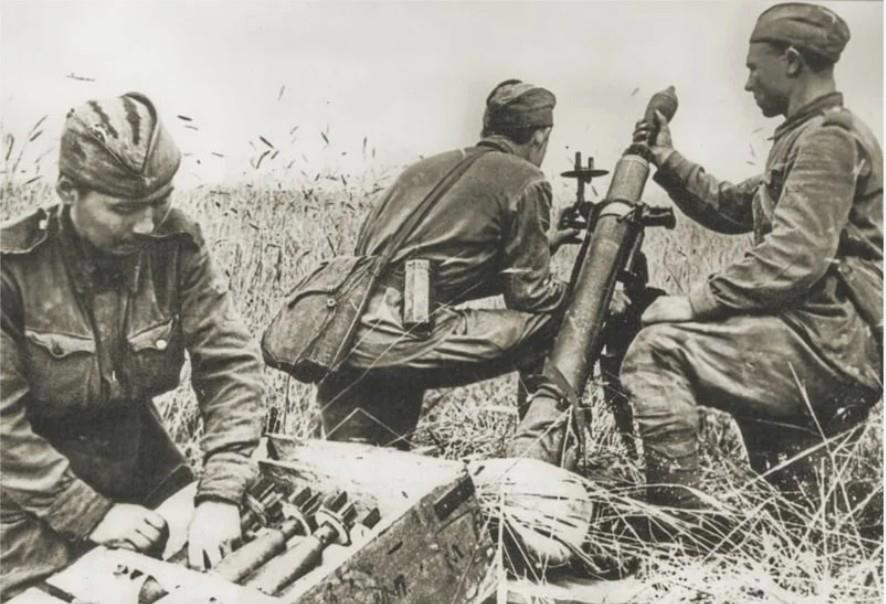

Стрельба на максимальную дальность

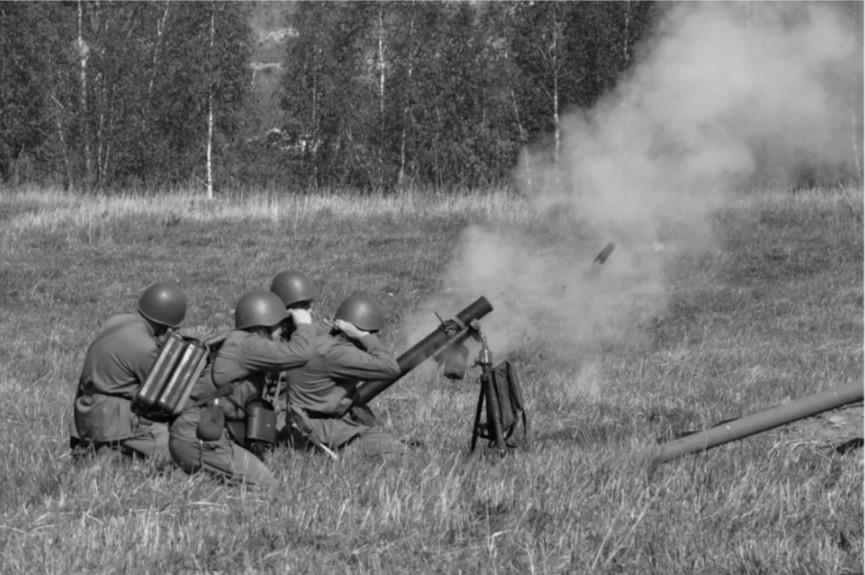

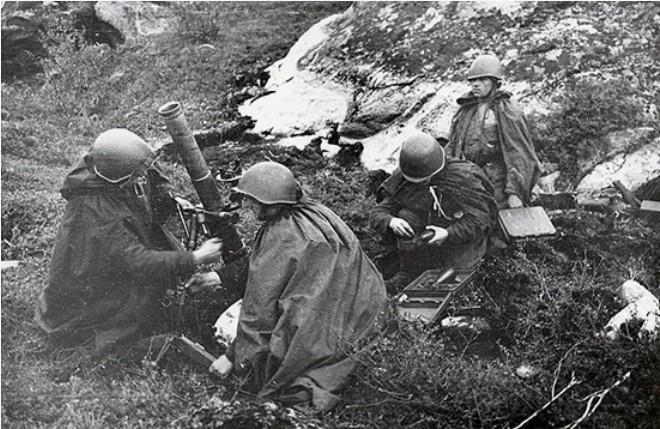

фото 5

Боекомплект 82- мм минометов

Для стрельбы из 82-мм минометов всех образцов применялись осколочные шестиперые и десятиперые мины и дымовые шестиперые мины. Кроме того, эпизодически применялись и агитационные мины.

82-мм осколочные мины 0-832 и 0-832Д давали 400-600 убойных осколков весом более 1 г. Радиус сплошного поражения у них был 6 м, а действительного поражения 18 м. Площадью сплошного поражения принято называть площадь, на которой при разрыве одной мины поражается не менее 90 % всех стоячих целей. Площадью действительного поражения принято называть площадь, на краях которой при разрыве одной мины поражается не менее 50 % всех стоячих целей.

Переносили мины и дополнительные заряды к ним в специальных лотках.

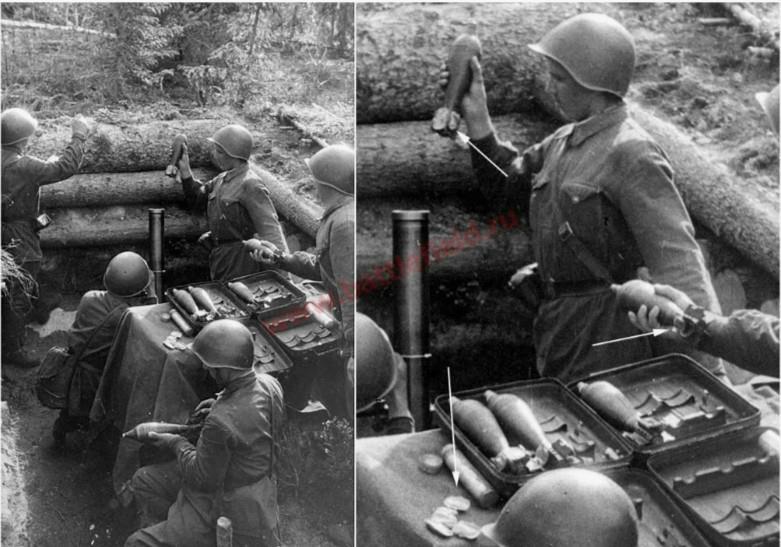

фото 6

Металлических на три мины:

фото 7

или в деревянных:

фото 8

фото 9

Вроде всё.
