Поразительная маленькость

Современные процессоры и техпроцессы воспринимаются нами как обыденность. Мы смотрим в экран смартфона и не видим, что за ним прячутся крошечные, совсем микроскопические квадратики, обрабатывающие информацию. Но насколько это все мелкое, зачастую мы даже не представляем.

Техпроцессы изготовления электроники достигли значений в нанометры. Это одна миллиардная часть метра. То есть невооруженным взглядом не увидеть, возможно разглядеть только в микроскоп.

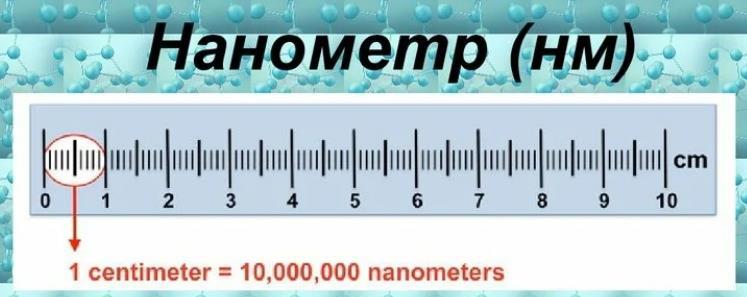

В сантиметре десять миллионов нанометров

Ключевым элементом любой полупроводниковой фабрики является литограф. Это огромные, дорогие, высокотехнологичные машины, благодаря которым получается изготовить столь микроскопические объекты как полупроводниковый современный процессор. Уменьшение техпроцесса, например, переход от 10 нм к 7 нм и даже 5 нм и далее, позволяет создавать более компактные и энергоэффективные процессоры с более высокой производительностью. Так что именно литографы являются самым дорогостоящим оборудованием, внутри которых и творится нанотехномагия.

И только вдумайтесь: сейчас современная литография позволяет размещать более двухсот миллионов транзисторов на одном квадратном миллиметре. Потрясающе.

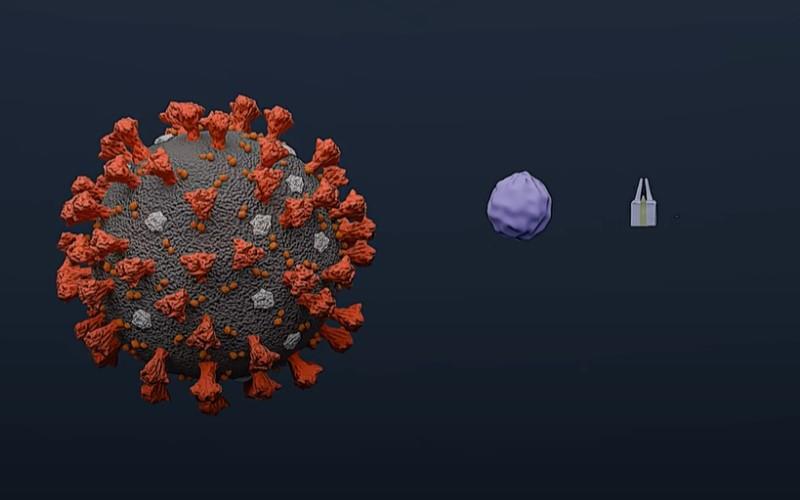

Сравнительные размеры: короновирус, цирковирус и транзистор

Пройденный научно-техническим прогрессом путь от радиолампы до транзистора меньше чем за столетие поражает воображение. И нанотехнологии это уже не фантастика. Созданные и примененные материалы и устройства на атомном и молекулярном уровне мы каждый день уже держим в своих руках.

Так что размерами удивляет не только космос, но и то, что нашему взгляду даже и не разглядеть.
