Магазины к немецким пулеметам МГ-34 и МГ-42. Иллюстрации к "Людям на войне - 5"

Магазин - "Patronentrommel 34"

Использовался только с пулеметом MG.34. Емкость магазина - 75 патронов. Для его использования на MG.34 устанавливалась модифицированная крышка ствольной коробки.

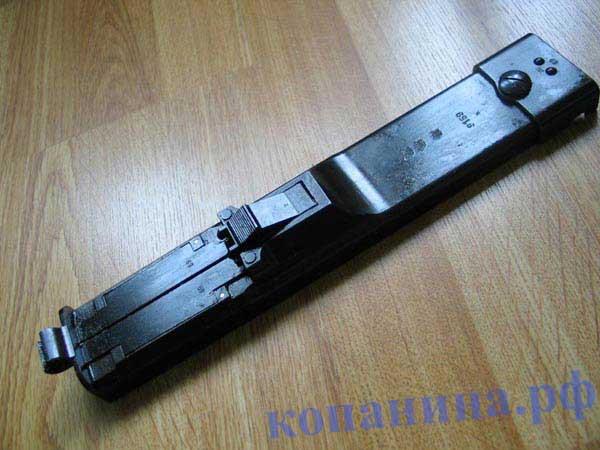

Вот такая крышка-адаптер для магазинов

Коробчатый магазин Patronentrommel.34 состоит из двух барабанов с подающими пружинами, которые взводятся специальными ключами во время заряжания. На крышке магазина нанесены метки 0, 25, 50, 75, которые обозначают число оставшихся патронов. Заряжание магазина производится вручную или спец. машинкой. Кроме относительно большой емкости достоинством магазина считалось сохранение равновесия по мере расходования патронов. После 1940 года магазины Patronentrommel 34 не производились.

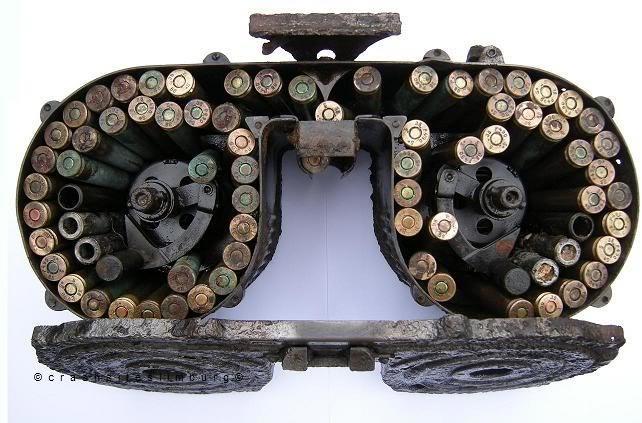

Внутреннее устройство троммеля.

И судя по всему троммели и использовались крайне редко на Восточном фронте - в окопах такие не находились на моей памяти (И не слыхал, чтоб другие находили, но зная немецкую логику думаю, что кому-то из поисковиков должно бы и повезти было).

То есть не для пехоты такое счастье. Не для воюющей пехоты. Вес троммеля, ключа и крышки адаптора, к слову вполне сравним с диском к ДП (не удивлюсь, если и поболее), особенно учитывая положенную машинку для заряжания. И особо напомню - для его применения нужна уже другая модифицированная крышка ствольной коробки. То есть пулеметный расчет должен был таскать с собой обе крышки - под ленту и под троммели.

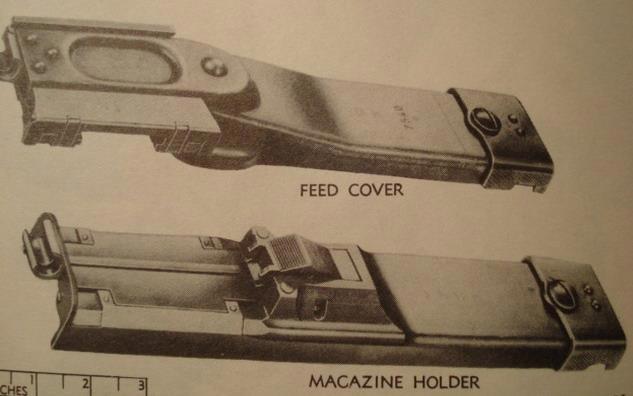

Стандартная и модифицированная крышка

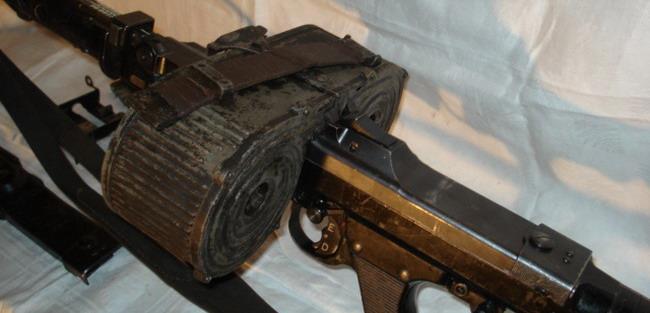

МГ-34 с крышкой-переходником и магазином patronentrommel

С авиационным пулеметом MG.15 с 1932 года использовался очень схожий седлообразный магазин "Doppeltrommel" - авиационный черный - пехотный - зеленый.

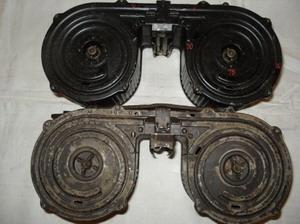

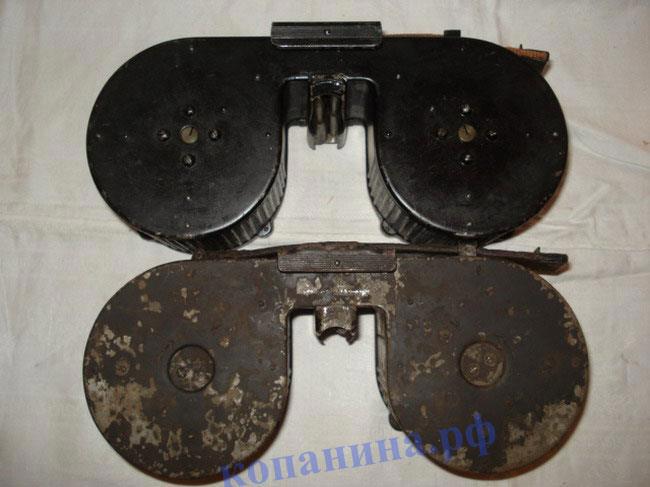

На фотографиях сверху Doppeltrommel, снизу Patronentrommel:

Естественно они не взаимозаменяемые и по устройству ничего не скажу. Вряд ли сильно упрощено.

так как со всей этой тряхомудией пехоте воевать очень солоно было, вместо морока инженерной мысли - уже на базе опыта войны в Польше сделан уже более - менее нормальный магазин - коробка для пулеметной ленты.

Барабанный магазин - "Gurttrommel 34"

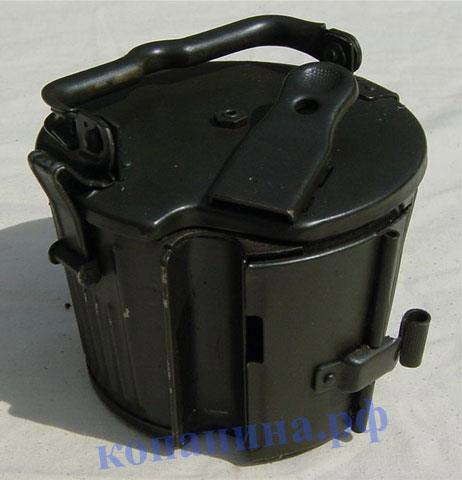

Внешний вид

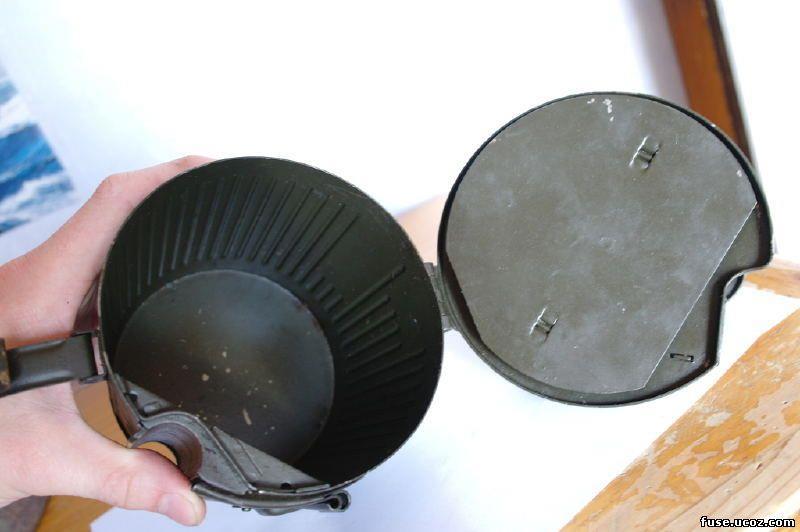

Крышка открыта

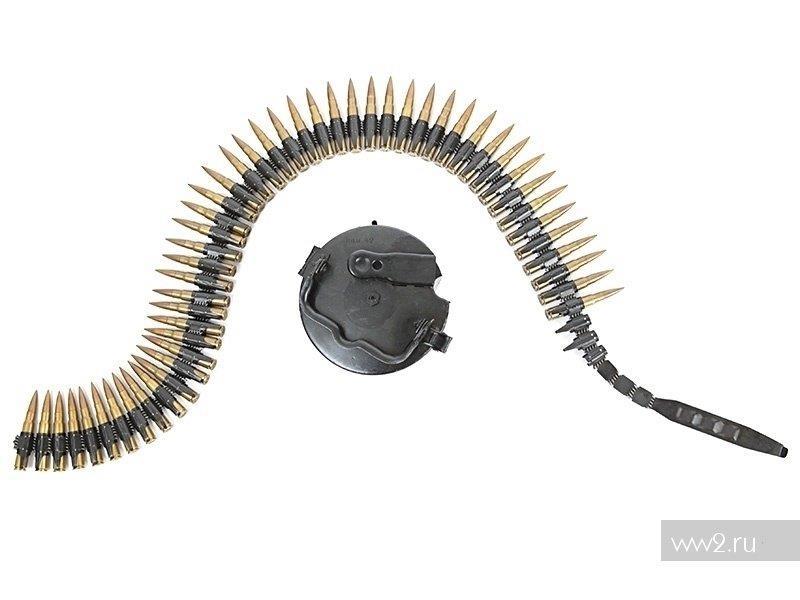

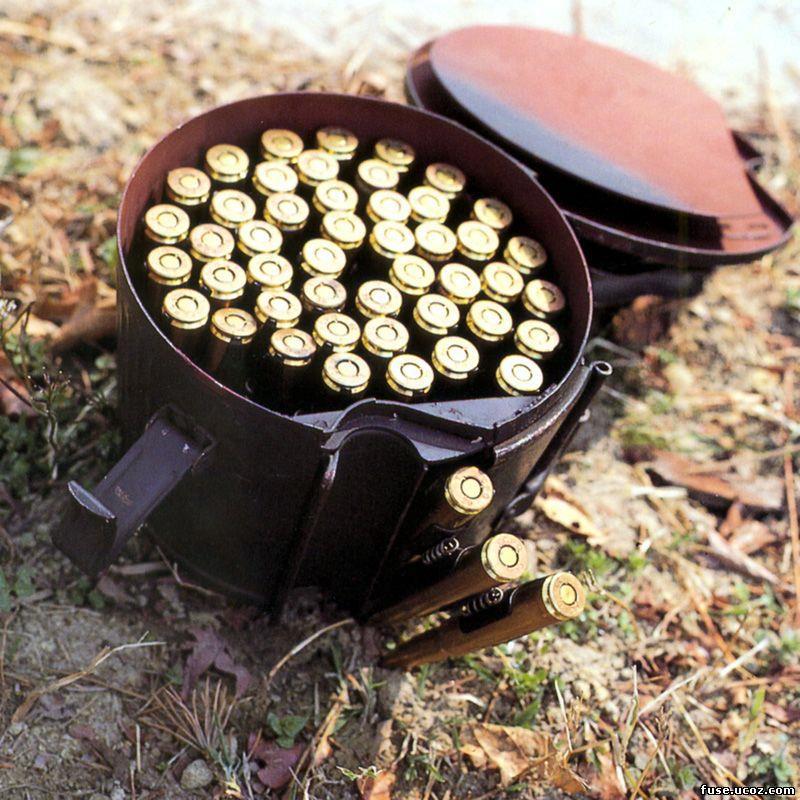

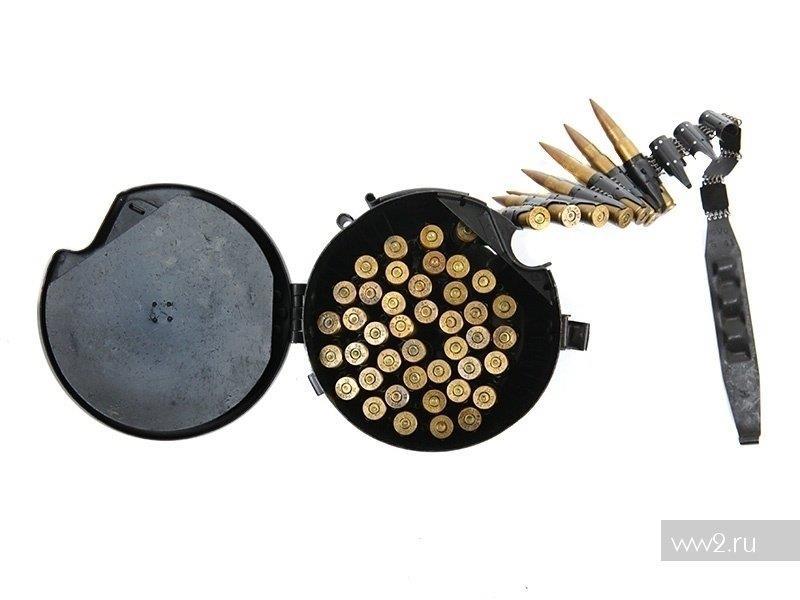

Он же с размещенной в нем лентой.

Барабанный магазин в виде усеченного жестяного конуса, так называемый "кекс". Вместимость - лента на 50 патронов. Использовался как с пулеметом MG.34 так и MG.42

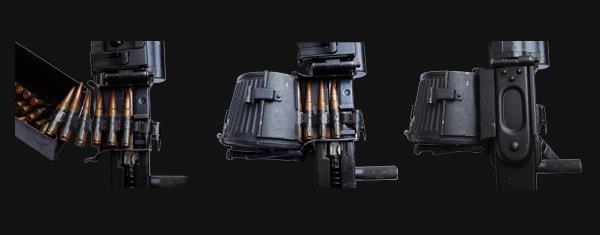

Фото зарядки из патронного короба, кекса и уже готовый к стрельбе пулемет с кексом. То есть для зарядки мало было магазин прищелкнуть - надо открыть крышку, аккуратно вставить ленту, закрыть крышку. ДП в этом плане быстрее.

Естественно по одному кексы носить глупо - скорострельность помним?

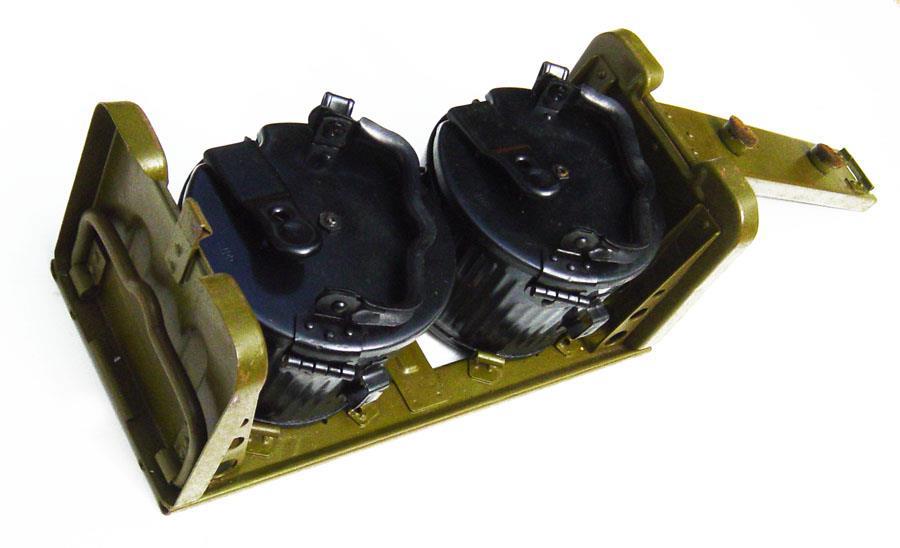

Переноска с двумя 50-зарядными Gurttrommel

пустая переноска, железная и не пушинка совсем.

Готова к переноске.

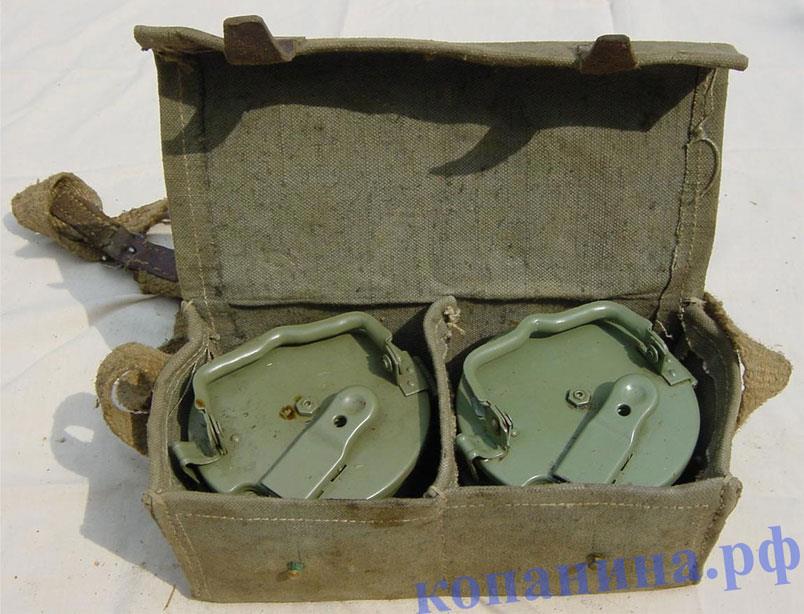

Матерчатая сумка для переноски двух магазинов, потому как с железными мороки много.

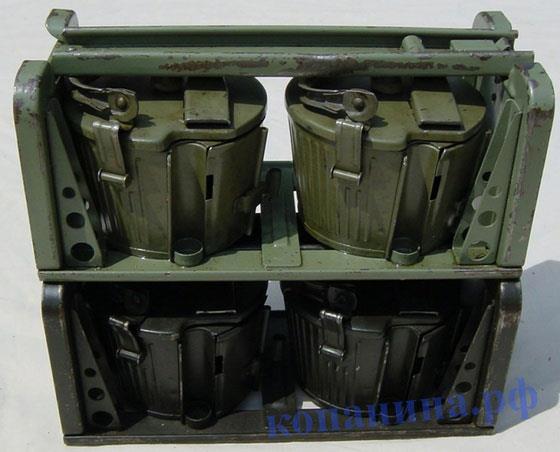

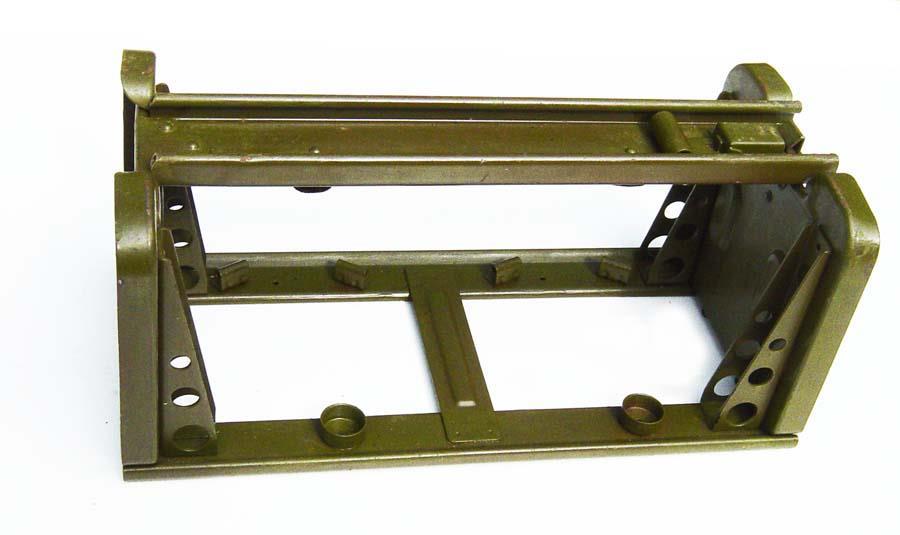

Немцы не были бы немцами если бы не сделали переноску и на 4 кекса (вот не знаю - они соединяли 2 двухкексовых на болтах или там попроще соединение? Или она цельносделана, а не составная?

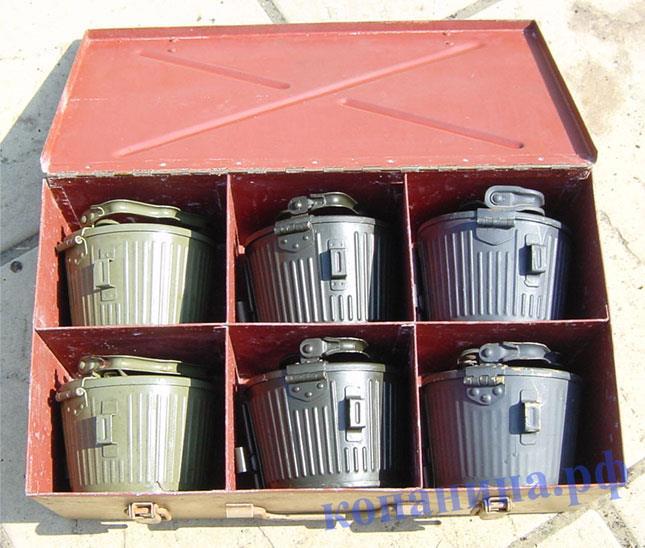

ящик на 6 магазинов, железный.

  немецкие солдаты снаряжают барабанные магазины к MG-34, машинки для заряжания. Если интересно - можно и про них написать.

"Patronentrommel 34" на бронеавтомобильном пулемете. Судя по берету с пробковой подкладкой - фото чуть ли не предвоенное. Максимум - Польша.

Вот и можно теперь сравнивать - что тяжелее - диск к ДП или вся эта фанаберия.

Напомню - ленты весят тоже и снаряжать их ручками - та еще радость.

А с машинкой - уже и вес получается в общем...

Спасибо за внимание!
