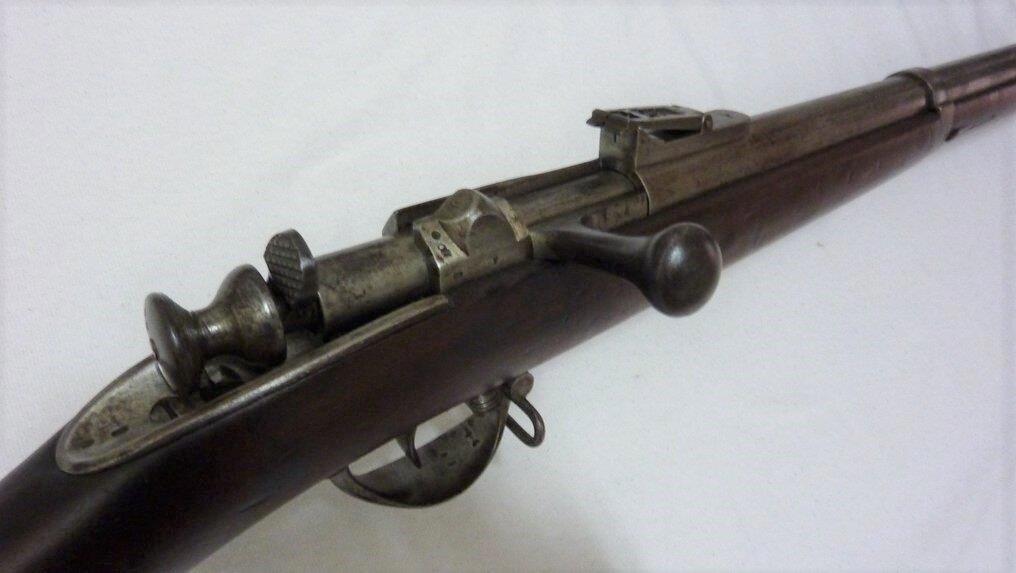

Итальянская игольчатая винтовка Каркано обр. 1867 года.

Пьемонтская винтовка 1844/60, которую переделывали под игольчатую; этот экземпляр сделан в Бельгии для итальянцев.

Свою собственную переделку дульнозарядной системы в модную казнозарядную итальянские военные решили получить в середине 60-х годов 19 века. К этому времени "все прогрессивное человечество" в лице европейских армий уже вовсю переходило на новые образцы, и их итальянские коллеги решили следовать общей тенденции.

Однако руководители молодого итальянского государства (образовалось только в 1860 году) смотрели на это желание военных с позиции сугубо финансовых, а финансы в еще не до конца оформившемся государстве, сотрясаемом то восстаниями, то войнами (аккурат в 1866 году началась т.н. Третья война за независимость Италии), пели, как говорится, романсы. Тем более, что, по заявлению военных, требовалось в срочном порядке переделать 500.000 винтовок обр. 1860 года.

Политики сказали "таких денег нет", и военные стали искать, как бы "выкроить из одной шкуры побольше шапок".

Тут и появился Сальваторе Каркано, с 1852 года работавший на Королевской оружейной фабрике в Милане: комиссия по поиску "чего подешевле" была создана в 1866 году, а в 1867 году оружейник предложил "комиссионерам" изучить его систему.

Система, разработанная Сальваторе Каркано, была весьма и весьма неплоха: калибр 11 мм, продольно-скользящий затвор, оригинальный предохранитель, металлический гильзу... И обещала 20 выстрелов в минуту.

Но стоила такая винтовка 50 лир, а военные начальники рассчитывали получить что-то стреляющее всего за 10 лир ( 3 рубля 75 коп. на русские деньги). Поэтому они предложили оружейнику спуститься с небес на землю, а для начала - отказаться от очень дорогой (по их мнению) металлической гильзы.

И тогда, немного подумав, Сальваторе Каркано предложил более дешевую систему.

Новая конструкция фактически не имела ствольной коробки, которая у других переделочных винтовок навинчивалась на ствол: экономный Сальваторе Каркано приспособил вместо нее часть ствола, вырезав "ненужные" части.

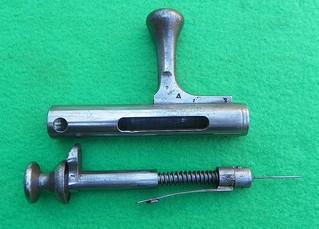

В подготовленный таким образом ствол вставлялся затвор (на чертеже обозначен буквами "АВ"), передний конец которого был сделан коническим. В затвор ввинчивалась трубка (cd, фиг. 4), предназначенная для иглы. Затвор вращался с помощью ручки ("Р") также, как и в французской винтовке Шасспо. Внутри затвора находился сердечник с иглой (фиг. 2), который приводился в движение (отводился назад) с помощью подпружиненной головки "К".

Работало все очень просто:

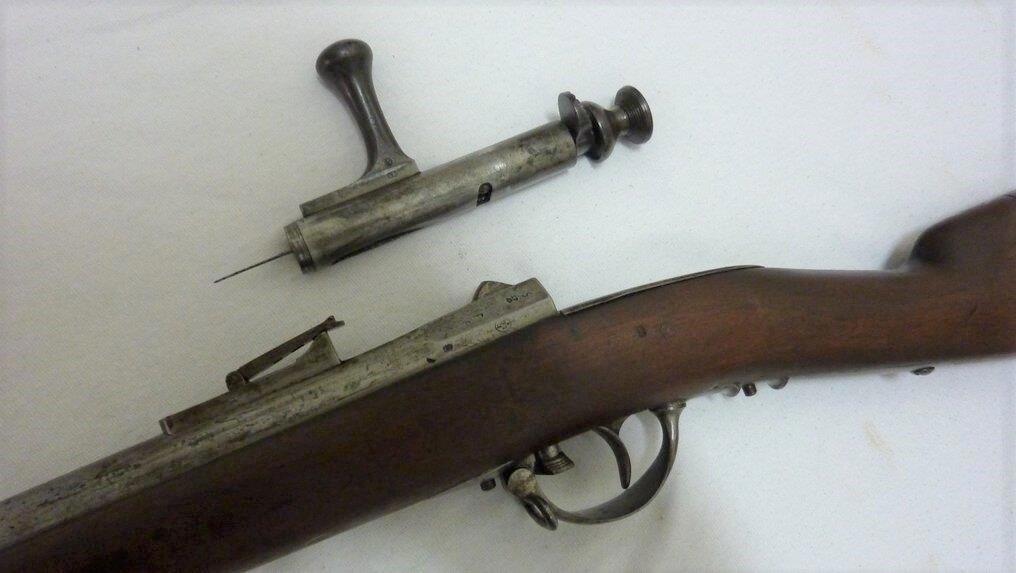

Сначала следовало оттянуть сердечник с иглой назад, потом повернуть затвор справа налево и потом тоже назад, вложить в открывшийся патронник патрон и закрыть затвор, который надвигался на обрез ствола.

Любопытно была решена проблема предотвращения выпадения затвора из винтовки - он фиксировалася специальным подпружиненным штифтом, вставленным снизу вверх у спускового крючка (N-N на фиг. 1), с помощью специального в нем выреза.

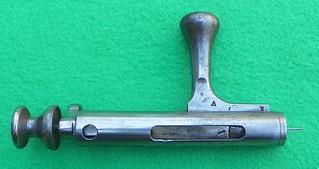

Затвор Каркано. В отличие от затворов других игольчатых винтовок он не осуществляет обтюрацию, это делает патрон. Выбрасывателя нет.  Если выстрел не произведен, патрон извлекается при помощи специального крючка.

Калибр новой винтовки был 17,5 мм (калибр переделываемых винтовок), а бумажный патрон из экономии обертывался только одним слоем бумаги.

Новая система была опробована комиссией и показал себя в целом неплохо. Однако, как говорят, меткость стрельбы на дальних дистанциях оставляла желать лучшего.

И тут Сальваторе Каркано отыгрался на итальянских скупердяях: как рассказывают, после того, как один из членов комиссии обратил внимание конструктора на плохую точность винтовки, тот ответил:

"При наличии 10 лир максимального расхода вы надеялись, что она будет ещё и метко стрелять?"

Так или иначе, но винтовка Каркано обр. 1867 года стала самой дешевой переделкой из всех европейских переделок: она обходилась итальянской казне в 3 рубля 75 коп. на русские деньги.

Впрочем, как все переделки, эта винтовка не долго служила: в 1870 году ее решили заменить более современной винтовкой Веттерли-Витали, и, по мере поступления последней в войска старые винтовки Каркано отдавали карабинерам, полиции и резервистам.

Окончательно винтовка была снята с вооружения в 1891 году, с принятием на вооружение винтовки Каркано обр. 1891 года.

ТТХ:

• масса - 4,35 кг;
• длина - 1422,4 мм (кавалерийская и артиллерийская - 1268 мм);
• калибр - 17,5 мм;
• вес пули - 40,5 г;
• прицельная дальность - 300 м .

Производство: 1867–1872 годы.

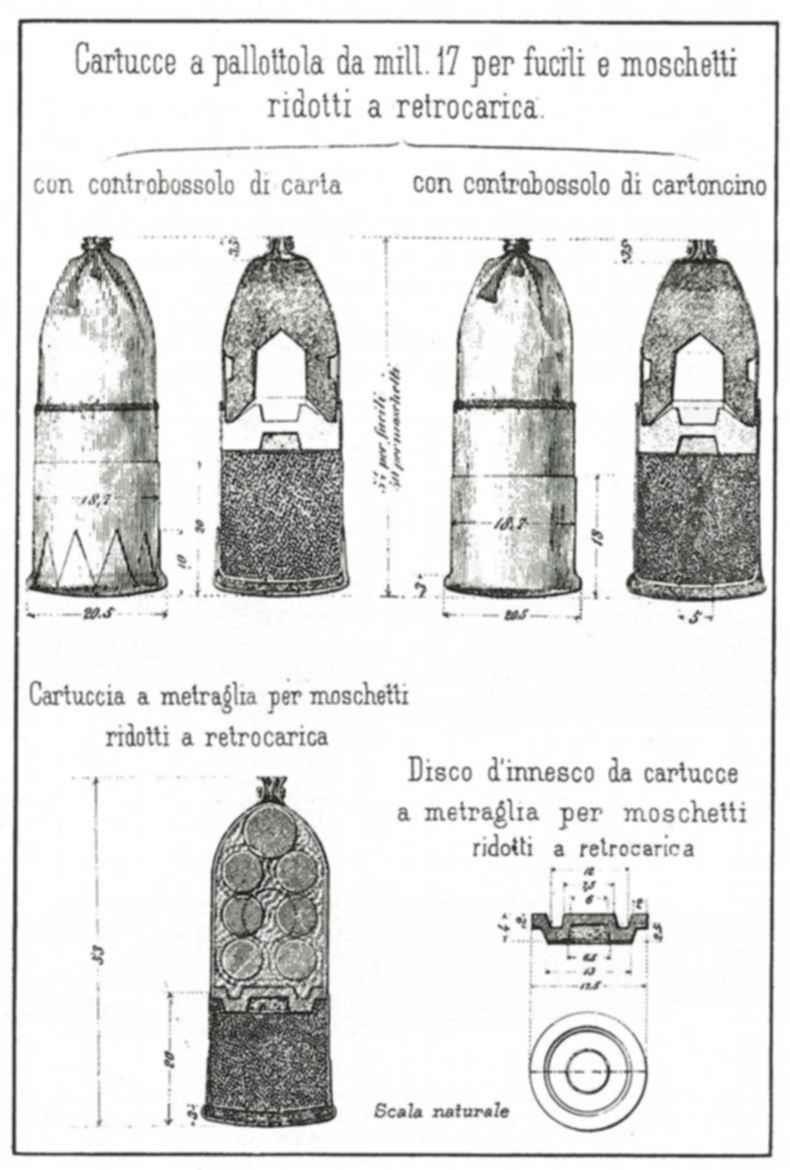

Патрон Каркано. Хотя он похож на патрон Дрейзе, у него несколько существенных отличий. Патрон осуществляет обтюрацию при помощи резинового диска на дне бумажной гильзы (мог быть войлочный диск); у Дрейзе и Шаспо обтюрация осуществляется самим затвором. Пуля расширяющаяся, типа Минье и врезается в нарезы, калибр 17 мм; поддон лишь для установки капсюля. У Дрейзе в нарезы врезается поддон, который гораздо массивнее каркановского.
