Швейцарские винтовки середины 19 века.

1. Немного из истории Швейцарии.

Считается, что Швейцария как государство появилось в 1291 году в результате подписания союза между кантонами Ури, Швицем и Нидвальденом. Но до окончания наполеоновских войн это было рыхлое образование. В 1815 году были установлены границы государства, которые не изменились по сей день. Ключевым внешнеполитическим итогом стало международное признание постоянного нейтралитета Швейцарии и её территориальных гарантий великими державами в 1815 году. Нейтралитет превращался из практики в международно-правовой статус, что определило рамки внешней политики в последующие десятилетия. Наконец Конституция 1848 года закрепила переход от договорной конфедерации к федеральному государству с двухпалатным парламентом, коллективным правительством, единой армии и единым федеральным гражданством.

Федеральный договор от 1815 года предписывал кантональным войскам выделять в распоряжение федерации контингент в размере 2% от численности населения каждого кантона, что составляло около 33 000 человек. Кантональные армии были преобразованы в федеральную армию (Bundesheer) в соответствии с конституцией 1848 года. С этого момента отдельным кантонам было запрещено объявлять войну, подписывать капитуляции или мирные соглашения. Параграф 13 прямо запрещал федерации содержать постоянную армию, а кантонам разрешалось иметь не более 300 человек в каждом (не считая ландъегерского корпуса, своего рода полиции). Параграф 18 объявлял каждого гражданина Швейцарии обязанным служить в федеральной армии в случае призыва, устанавливая численность армии в 3% от населения плюс резерв в размере полуторакратного числа призывников, что в общей сложности составляет около 80 000 человек.

Здесь мы сталкиваемся с устоявшимся мифом, что в Швейцарии каждый мужчина был хорошо вооружен, умел очень метко стрелять и был обязан по зову правительства немедленно выйти на защиту интересов своей Родины. На самом же деле очень немногие имели деньги, время и желание для этого. Такой же миф существует и в отношении США.

И только пересмотренная конституция 1874 года (Статья 19) расширила определение федеральной армии, включив в него всех трудоспособных граждан.

2. Infanteriegewehr Modell 1842.

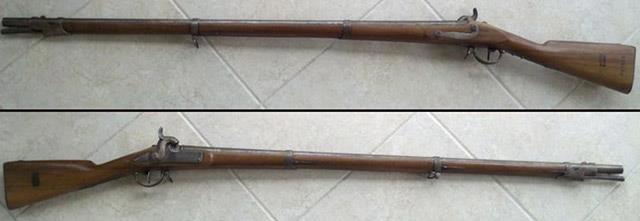

Шомпольное гладкоствольное ружье с капсюльным замком было введено в 1842 году в результате решения властей Старой Швейцарской Конфедерации о стандартизации оружия тогда ещё отдельных армий швейцарских кантонов.

ТТХ:

• масса - 4750 г;
• длина - 1470 мм;
• длина ствола - 1050 мм;
• калибр - 18 мм;
• начальная скорость пули: 450 м/с.

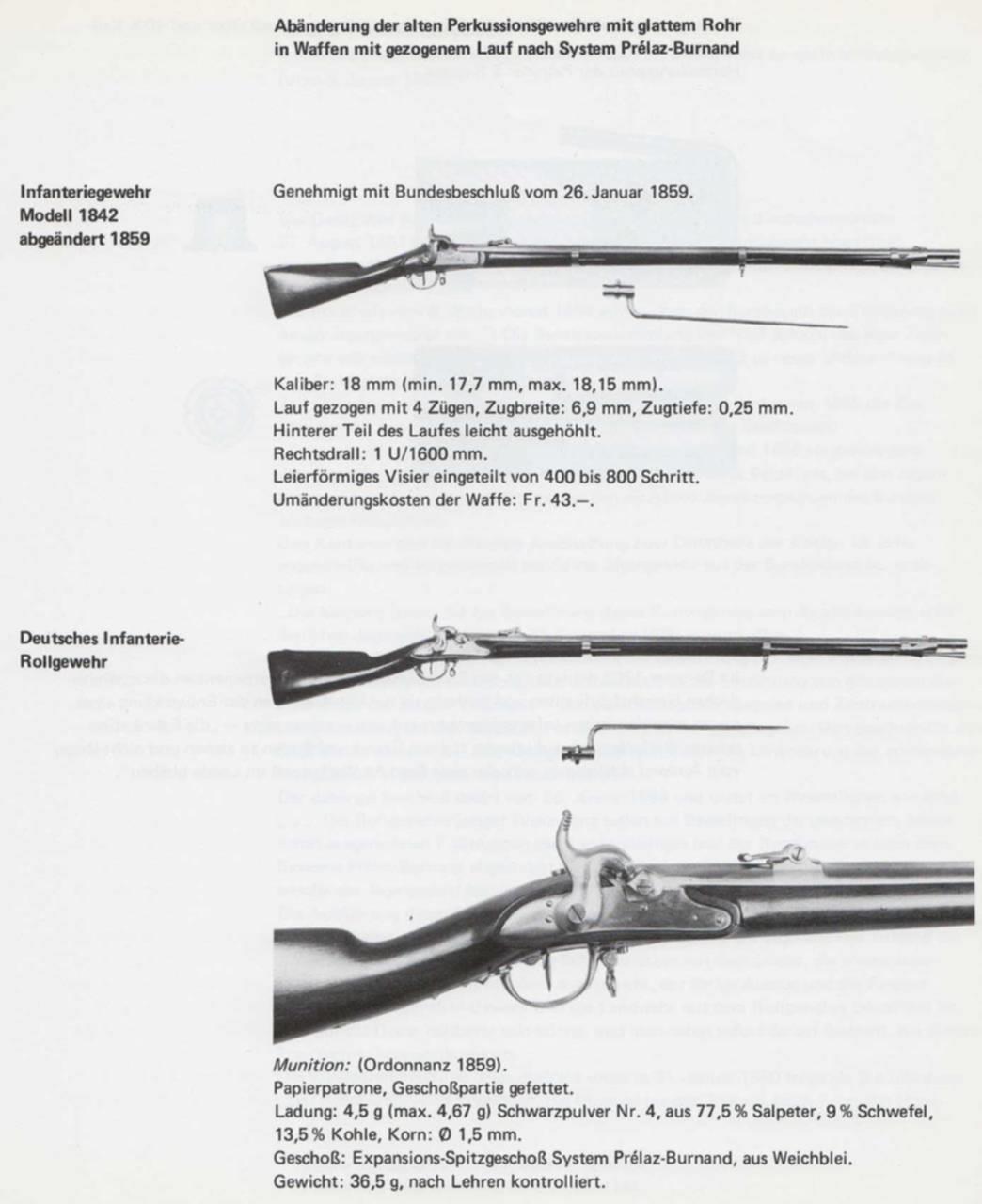

В 1859 году ствол оружия стал нарезным (модель T.59). В первоначальной модификации оружие стреляло свинцовой желудеобразной обёрнутой в пластырь пулей, несколько позднее уже использовалась компрессионная пуля по типу австрийской пули М1855, а с 1863-го - пуля Минье (пуля Минье весила 36,5 грамм).

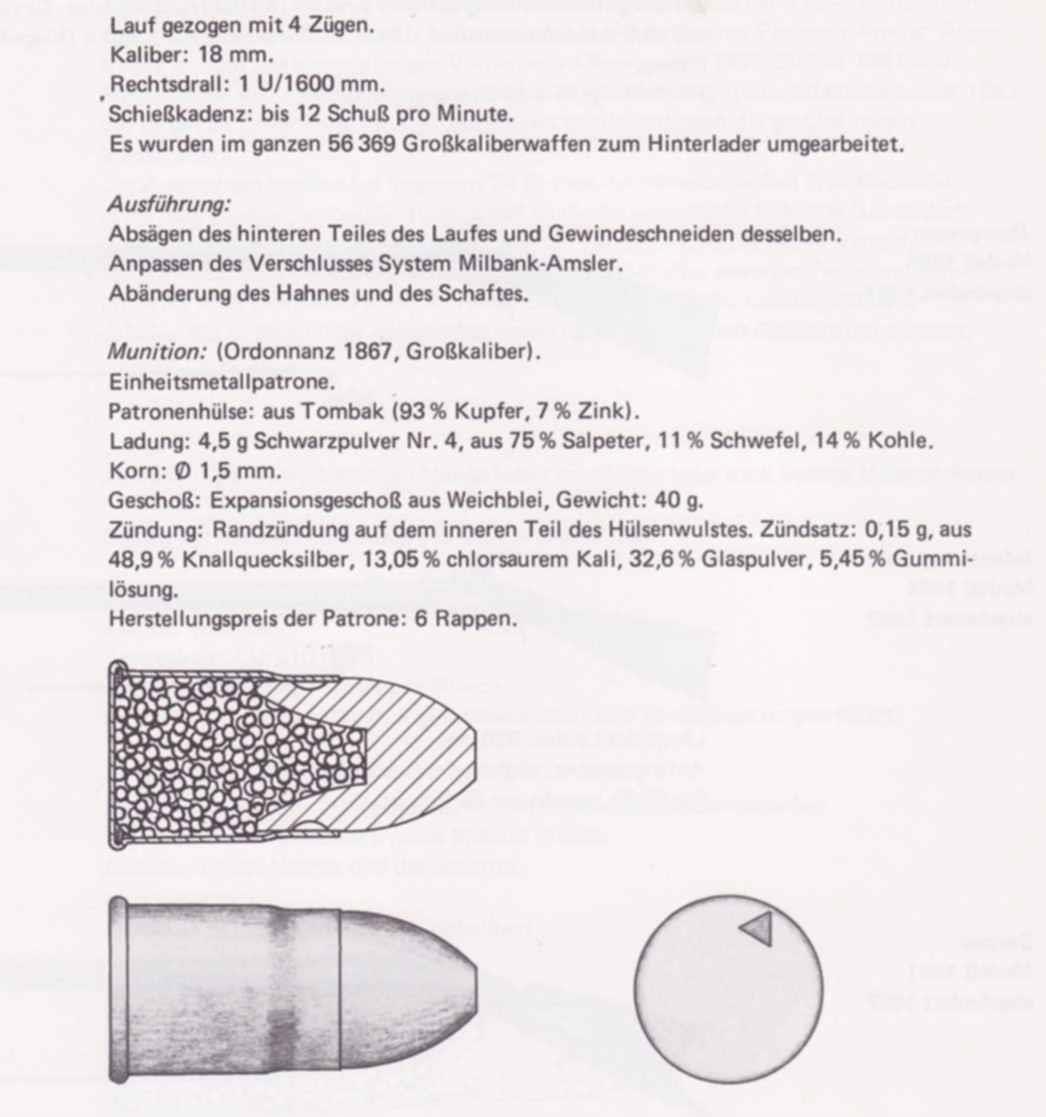

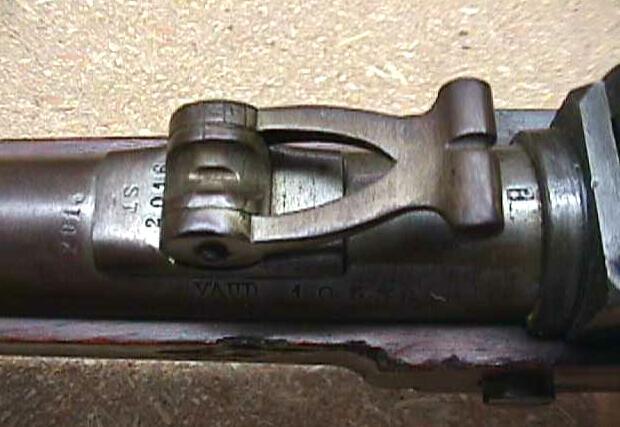

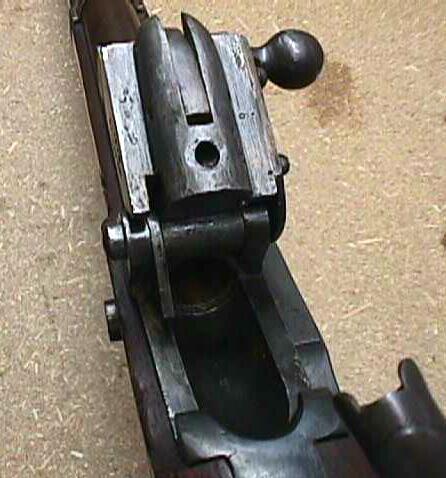

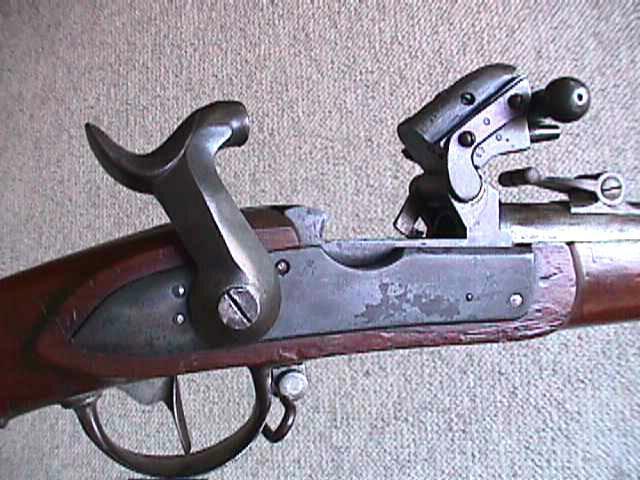

В  1867 году винтовку модернизировали, установив систему приёмника Milbank-Amsler для превращения её в казеннозарядную (модель T.67).

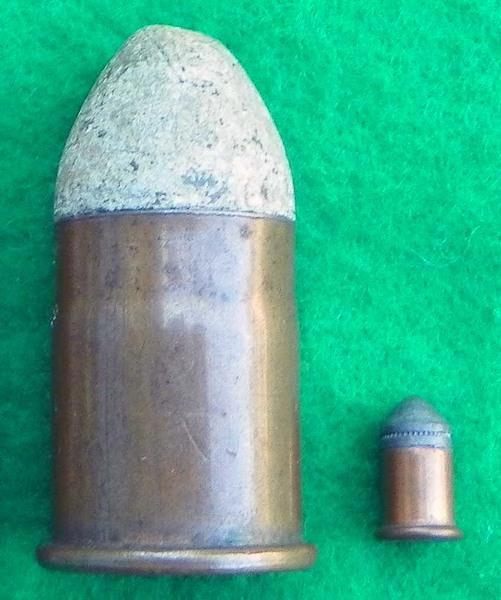

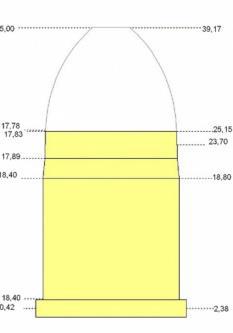

Патрон 18x25 мм Milbank-Amsler был с латунной гильзой бокового боя. Вес пули - 40 грамм. Вес порохового заряда - 4,5 грамма.

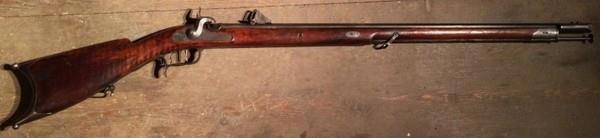

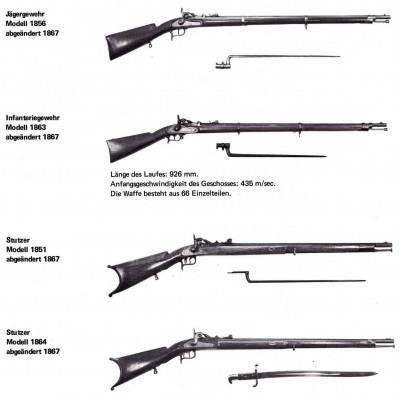

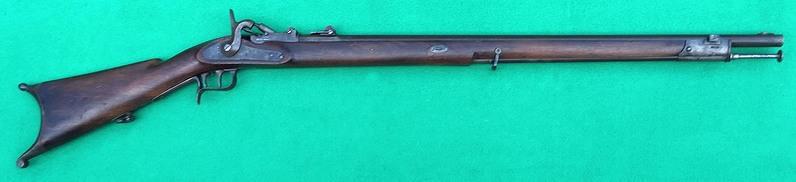

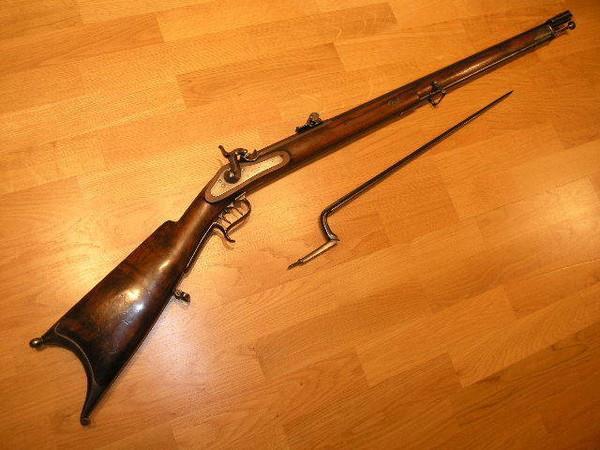

3. Eidgenössischer Stutzer 1851.

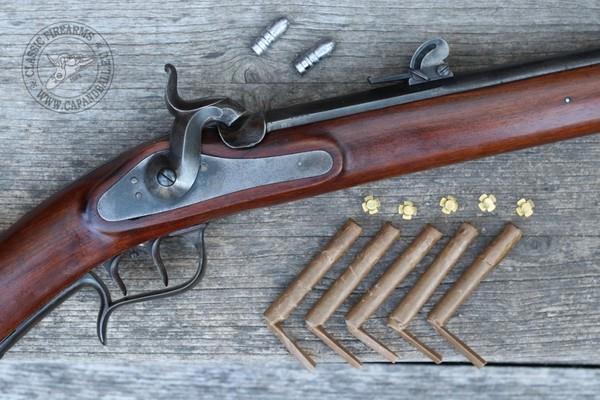

Швейцарская дульнозарядная капсюльная винтовка обр. 1851 г.  Это был, пожалуй, наиболее совершенный образец дульнозарядного нарезного армейского оружия своего времени. Ф. Энгельс в статье «История винтовки» (1860-61) так описывает это оружие :

"В Швейцарии гражданский инженер и пехотный офицер г-н Вильд значительно усовершенствовал винтовку. Его пуля была в меньшей, чем обычно, пропорции по отношению к каналу ствола, и была рассчитана на то, чтобы входить в нарезы канала ствола только своим пластырем; на шомполе имелся диск, который не позволял ему входить слишком глубоко в канал ствола и забивать пулю так плотно к заряду, чтобы создавалась возможность преждевременного взрыва пороха; крутизна нарезов была уменьшена и заряд увеличен. Винтовка Вильда давала очень хорошие результаты на дистанции более 500 ярдов, при весьма отлогой траектории, причем из нее можно было сделать более 100 выстрелов, прежде чем образовывался нагар. Она была принята на вооружение в Швейцарии, Вюртемберге и Бадене, но, конечно, в настоящее время устарела и заменена другой.

Самой современной и лучшей винтовкой, сконструированной по принципу забивания пули, является новая швейцарская винтовка, принятая на вооружение метких стрелков. Это оружие, подобно американскому, имеет весьма малый калибр — не более 10,50 миллиметра, или 0,42 дюйма; ствол, длиной в 28 дюймов, имеет восемь пологих нарезов (один оборот в 34 дюйма); шомпол снабжен диском Вильда; пуля цилиндро-оживальная, очень длинная, забивается посредством просаленного пластыря; заряд сравнительно большой, с крупнозернистым порохом. Это оружие дало изумительные результаты; при испытании различных винтовок, недавно произведенном голландским правительством, его дальнобойность, меткость и отлогость траектории были признаны непревзойденными.

Действительно, при дальности стрельбы в 600 ярдов высшая точка траектории равна всего 8 футам 6 дюймам, так что при этой дальности все пространство является поражаемым для кавалерии, а последние 100 ярдов являются опасными даже для пехоты; другими словами, ошибка при определении дистанции до цели на 100 ярдов при дальности в 600 ярдов обычно не препятствует пуле поражать цель высотой в 6 футов.

Этот результат далеко превосходит результаты любого другого нарезного мушкета; самые лучшие из них требуют угла возвышения, который поднимает высшие точки траектории, при дальности стрельбы в 600 ярдов, до 13—20 футов, и, следовательно, уменьшает поражаемое пространство с 60 до 25 ярдов. Эта чрезвычайная отлогость траектории достигается благодаря малому калибру оружия, которое вмещает очень удлиненную остроконечную пулю и сравнительно мощный заряд; при небольшом калибре винтовка может быть очень прочной, не будучи громоздкой, пуля может быть длинной, не будучи тяжелой, заряд — сравнительно мощным при не слишком большой отдаче.

Ясно, что замечательная стрельба этого оружия объясняется отнюдь не забойным заряжанием; на самом деле такое заряжание является единственным недостатком винтовки, препятствующим ее использованию в качестве основного оружия пехоты. Швейцарцы поэтому ограничились тем, что вооружили этой винтовкой лишь роты своих отборных стрелков, в руках которых она даст, без сомнения, наилучшие результаты."

Фактически это была спортивная целевая винтовка, оснащенная штыком. Егерское оружие предыдущего поколения было вполне в рамках тенденций обычного "мушкетного" калибра. В то время, как вся Европа все еще не воспринимала армейское оружие калибром меньше 17-18 мм, швейцарцы традиционно (но тогда это был внове) не стали обращать внимание на чужое мнение, провели испытания и сделали винтовку калибром 10,4 мм, во всем мире подобный калибр получит распространение спустя 15-20 лет....Вообще, кроме калибра, винтовка объединила следующие не характерные для военного оружия черты и инновации:
1) Шнеллер - регулируемый спуск с двумя спусковыми крючками.
2) Регулируемый секторный прицел, насеченный на дистанции от 200 до 1000 schritt (это буквально "шаг"), т.е. от 160 до 800 метров.
3) Регулируемую мушку, позволявшую выставлять поправку на ветер
4) Приклад с сильноизогнутой шейкой и затыльником, позволявшим фиксировать оружие на плече и опираться на него при передвижении по склонам
5) Шомпол с ограничителем, дабы порох от выстрела к выстрелу досылался единообразно...

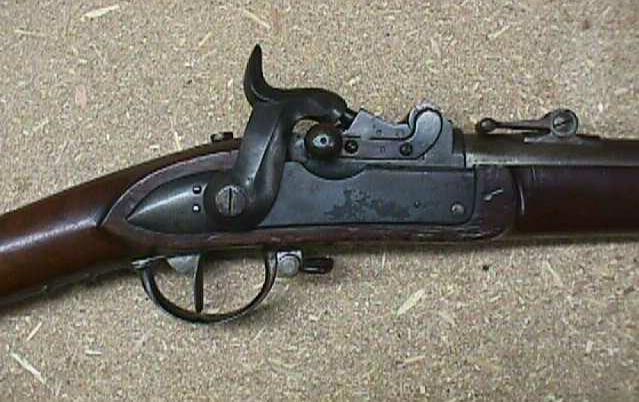

После испытаний и оценок в 1851-м году был готов принятый за стандарт образец, который был частично заказан к производству у бельгийской компании Братьев Бёрэ (Beuret Frères) в Льеже. Остаток производили частные швейцарские оружейные компании. Спуск-шнеллер позволял стрелять в двух режимах - 1) нажав на передний спусковой крючок, усилие на котором было несколько легче, чем у стандартных пехотных мушкетов, или 2) нажав сначала на задний спусковой крючек, что делало спуск переднего очень чувствительным, буквально от прикосновения.

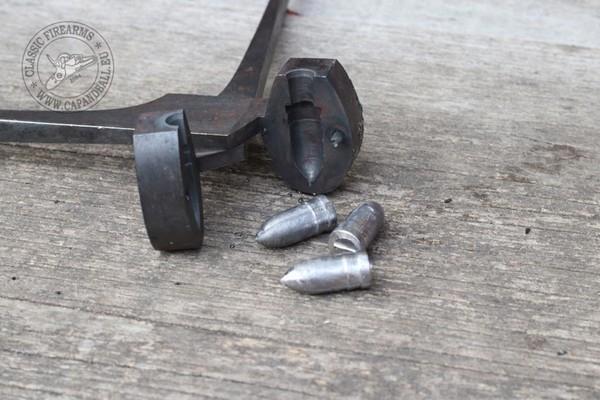

В первоначальной модификации оружие выпускало из ствола с восемью нарезами желудеобразную обернутую в кусочек х/б ткани (пластырь) пулю,

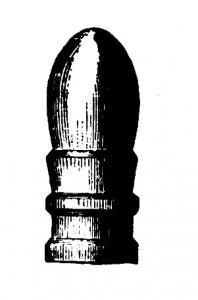

но уже в 1856-м ввели компрессионную пулю системы Лоренца М1855,

а в 1863-м - пулю по типу расширительной пули Минье.

В результате получилось очень точное оружие, которое позволяло нести при прочей равной массе в силу меньшего калибра больший боекомплект и стрелять с меньшей отдачей, при том, что пороховой заряд составлял 60 гран черного пороха, и которое прослужило до 1860-х годов, последняя унифицированная по замку с пехотной винтовкой образца 1863-го года версия карабина с четырьмя нарезами и возможностью использовать не пистолетные, а мушкетные капсюли, появилась в 1864-м году, но была уже устаревшей и с 1867-го года без изменения калибра переделывалась в "табакерочную" казнозарядную по системе Милбанк-Амслер наряду с пехотными винтовками....

Калибр - 10,5 мм
Длина винтовки - 1262 мм
Длина ствола - 840 мм
Вес винтовки без штыка - 4,5 кг
8 нарезов глубиной о,225 мм, один оборот на 900 мм.

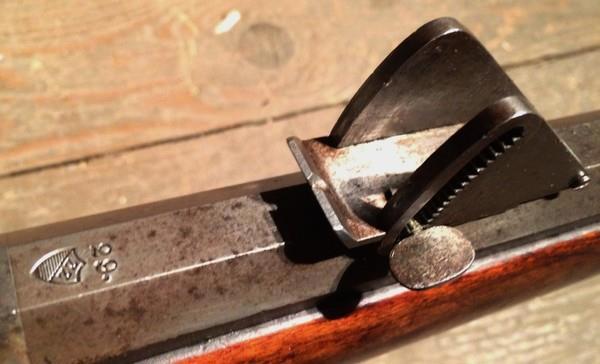

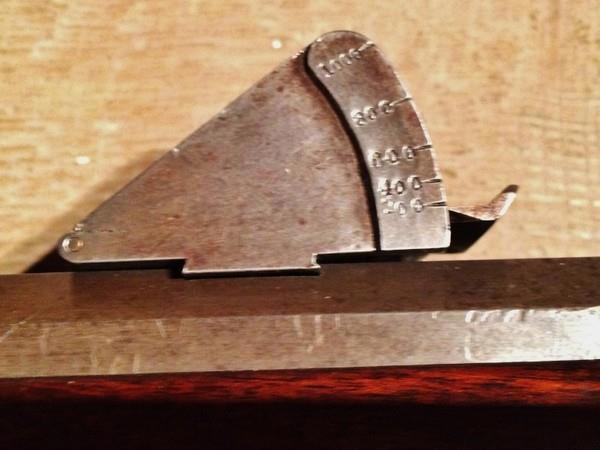

Прицел - регулируемый с шагом в 100 шагов (80 м) имеет деления на дистанции 200-1000 шагов (160-800 м). Основной установкой прицела является 400 шагов - прямой выстрел по ростовой цели (пехота).
Спуск двойной - один спусковой крючок для предварительного спуска с усилием в 3000 г, другой для окончательного спуска с усилием в 100-120 г.

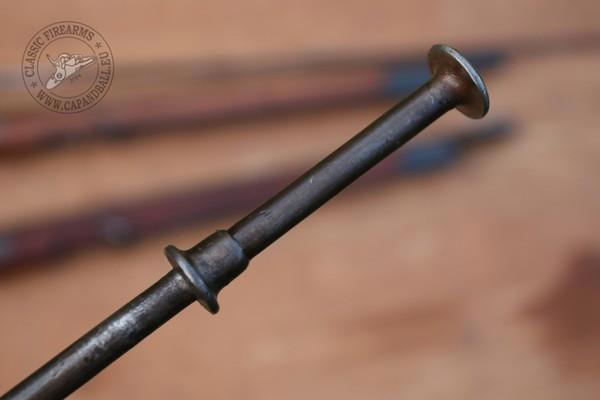

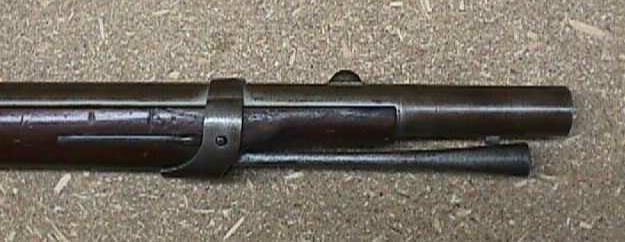

Шомпол имет ограничительный диск, чтобы пуля при проталкивании в ствол не дробила порох, чем обеспечивался однообразный выстрел. В заряженном состоянии зазор между порохом и пулей - 4,5-6 мм.

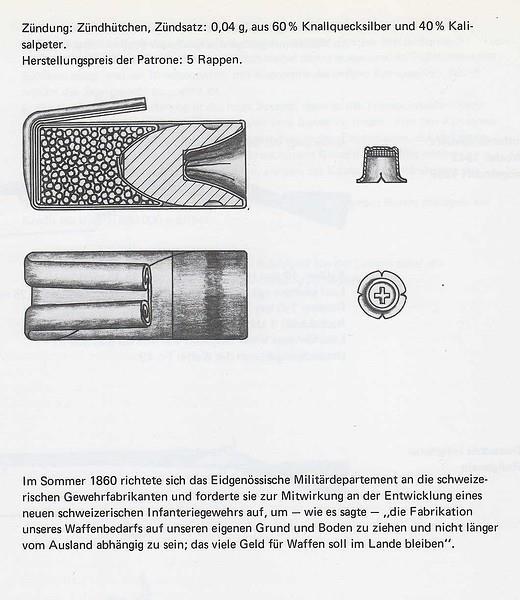

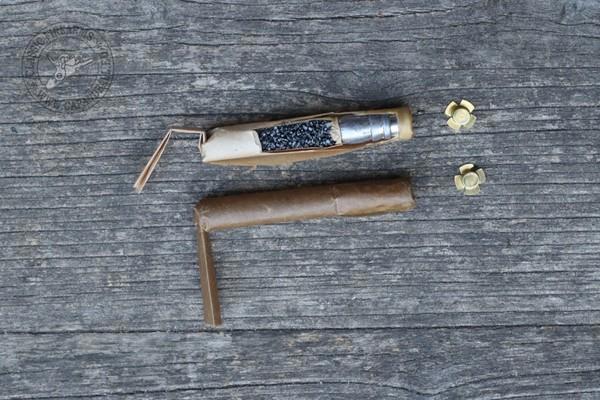

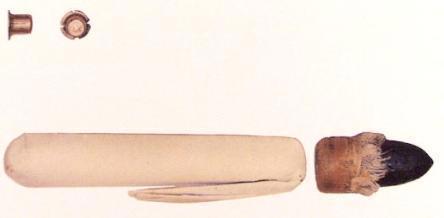

Характеристики патронов с пулей обр 1851 г.

Пуля обр 1851 г оборачивалась кружком из х/б ткани (пластырь) диаметром 31,5 мм и толщиной 0,375 мм смазанный мазью из 1/3 бараньего сала и 2/3 свиного. Пластырь приматывался к пуле ниткой, при выстреле при вылете пули из ствола отделялся от пули.
Вес пули обр 1851 г (с тугим заряжанием) - 18,25 г
Диаметр пули обр 1851 г - 10,2 мм
Относительная длина пули обр 1851 г - 2,5 калибра
Вес порохового заряда под пулю обр 1851 г - 4,1 г
Начальная скорость пули обр 1851 г - 450 м/с
Дульная энергия пули обр 1851 г - 1848 Дж.

Характеристика патронов с пулей обр 1856 г с пулей компрессионного (сжимающегося) типа.

Вес пули обр 1856 г (с сжимающейся задней частью по типу пули Лоренца) - 16,6 г
Диаметр пули обр 1856 г - 10,2 мм
Вес порохового заряда под пулю обр 1856 г - 4 г
Начальная скорость пули обр 1856 г - 470 м/с
Дульная энергия пули обр 1856 г - 1 833 Дж.

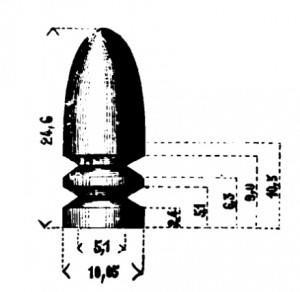

Характеристика патронов с пулей обр 1863 г с расширительной полостью в задней части по типу пули Минье.

Вес пули обр 1863 г (с расширительной полостью в задней части по типу пули Минье) - 17 г
Диаметр пули обр 1856 г - 10,05 мм
Вес порохового заряда под пулю обр 1856 г - 5 г
Начальная скорость пули обр 1856 г - 500 м/с
Дульная энергия пули обр 1856 г - 2 125 Дж.

Пробивное действие (количество пробитых сосновых досок толщиной 1,5 см, в скобках даны результаты английской винтовки Энфильд обр. 1853 г) : 550 шагов - 8,6 (7,4), 700 шагов - 8(4,6), 900 шагов - 7(4,4).

Теперь что касается пологости полета пули в сравнении с одной из лучших винтовок того времени - австрийской Лоренца. Итальянская компания 1859-го года. Она интересна нам тем, что там практически той-же французской армии, что и в Крыму. противостояла австрийская армия, отлично снабженная нарезным оружием, возможно даже несколько лучше, чем французы, еще не завершившие перевооружение пехоты на систему Минье, - как пехотными, системы Лоренца, так и стрелковыми винтовками, имеющая батальоны "природных" стрелков - тирольцев и граничаров, и при этом обороняющаяся на подготовленных позициях. Несмотря на все вышесказанное австрияки были разбиты во всех сражениях...Французы, зная о реальной эффективности аналогичного собственному оружия, быстро сближались, неся относительно небольшие потери, зачастую проскакивая под траекторией пуль не успевавших менять прицел австрияков, атаковали сочетая меткую стрельбу легкой пехоты и штыковые атаки линейной... Дело в том, что на дальних дистанциях ошибка в её определении на буквально 50 метров вела к промаху - пули или не долетали, или перелетали....Австрияки приняли эту тактику на вооружение, назвали ее штурмовой и применили против Пруссии в 1866-м, но это уже другая история...

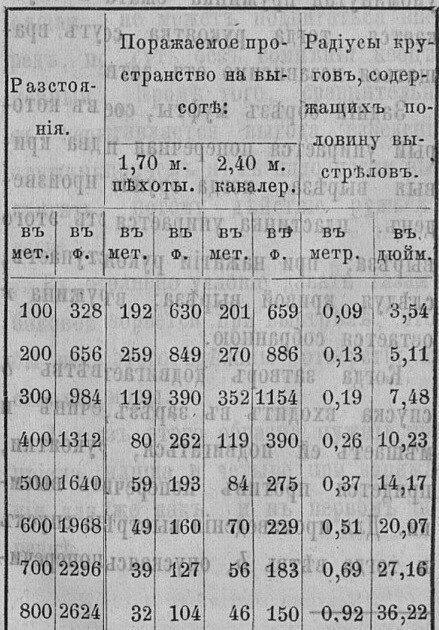

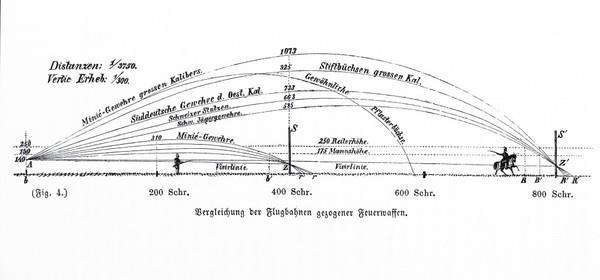

Швейцарская же винтовка не позволяла применять эту тактику благодаря очень отлогой траектории полета пули. На картинке выше показаны траектории пуль разных винтовок. Швейцарская с установкой прицела на 400 шагов(320 м) обеспечивает поражение поясной цели (пехота) не меняя прицела и точки прицеливании(в пояс) на дистанции до 400 шагов (320 м).

Меткость. На 50 м стреляя с упора 3 пули ложатся одна на другую.

Всего за 1851-1867 гг было изготовлено 80 064 шт по цене 80 франков за штуку (в 1850 г в Швейцарии была введена едина валюта - швейцарский франк, равный французскому, то есть 4,5 грамма серебра; русский рубль тогда содержал 20,73 грамма серебра, то есть 80 франков - это 17,4 рубля по курсу того времени).

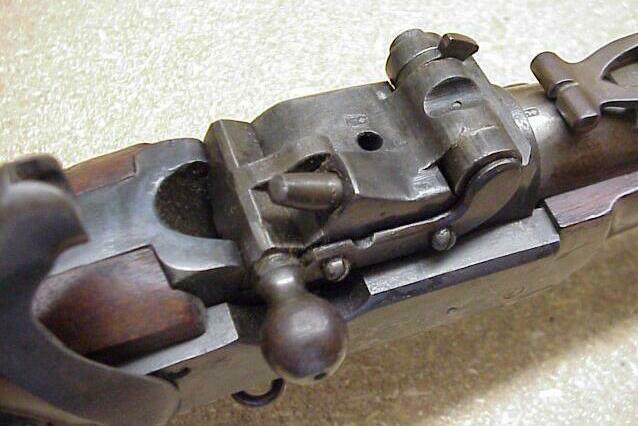

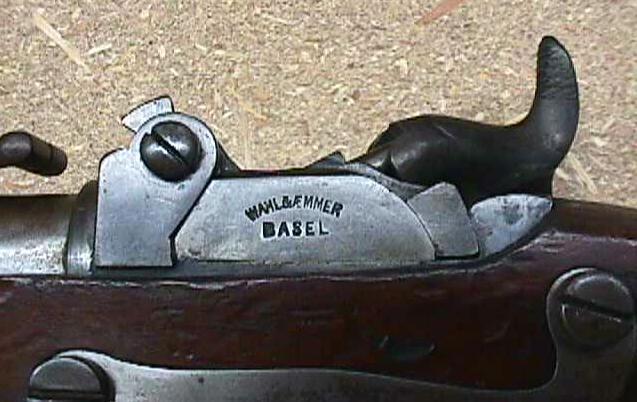

В 1867 году винтовку переделали в казнозарядную по системе Милбанк-Амслер.

Патрон взяли от винтовки Веттерли.

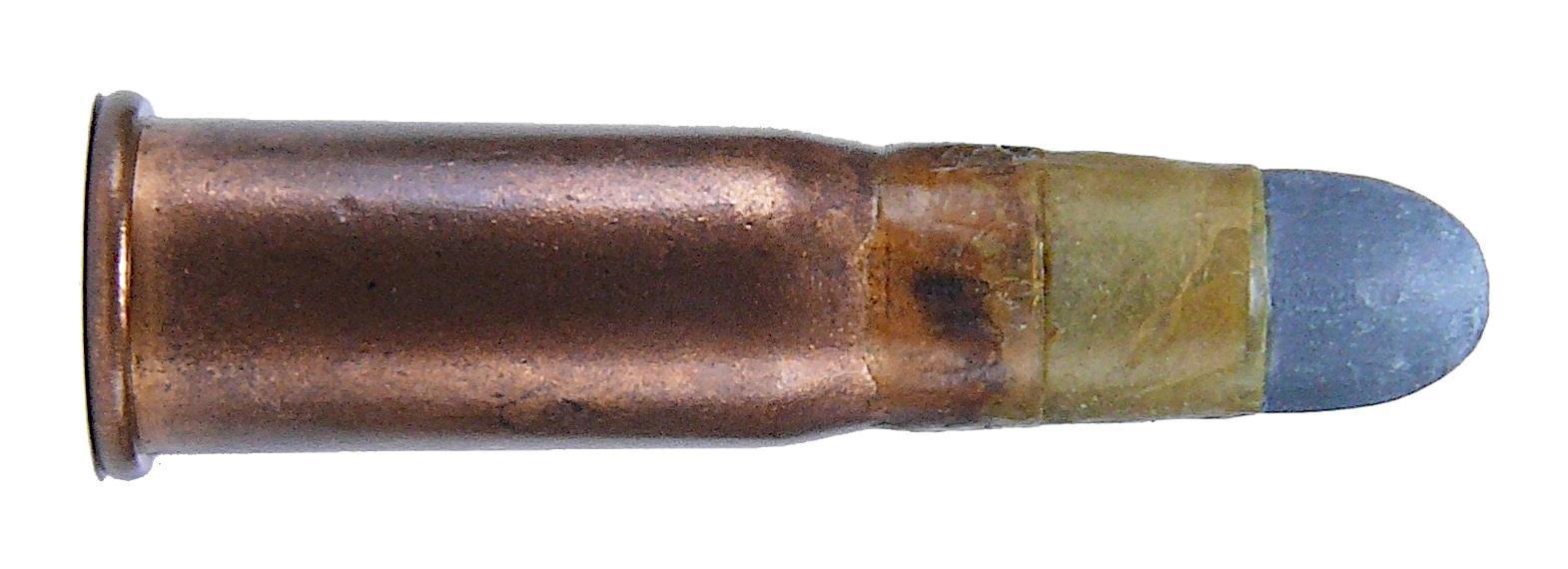

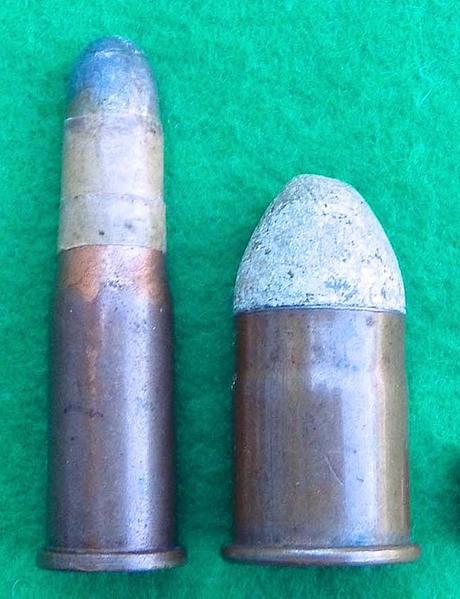

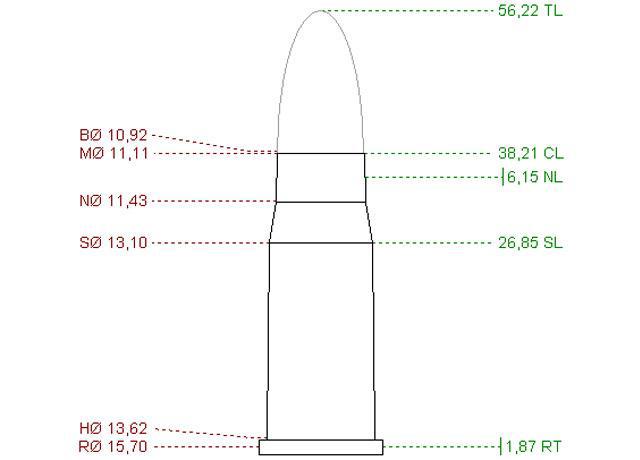

Патрон 10,4x38 ммR Swiss бокового боя с латунной гильзой.

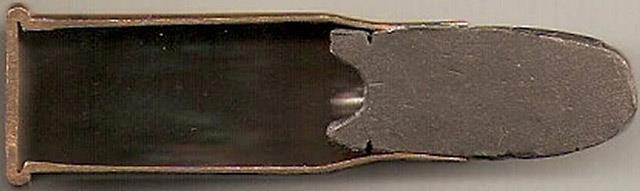

Патрон 10.4x38 R Swiss являлся винтовочным боеприпасом с дымным порохом, разработанным специально для винтовки Веттерли. Он состоял из гильзы, пули с круглым носом, порохового заряда и просальника. Гильза бутылочной формы цельнотянутая латунная с выступающим фланцем кольцевого воспламенения. Безоболочная свинцовая пуля (99,5 % свинца, 0,5 % сурьмы) в задней части имела углубления для осалки, которые обертывались бумагой. В донце пули имелась выемка. Масса пули - 20,4 г, масса заряда пороха - 3,75 г. Начальная скорость пули достигала 437 м/с, в лучших партиях патронов - 440 м/с. Энергия чуть меньше 2000 джоулей, достаточна, чтобы свалить лошадь с одного попадания.

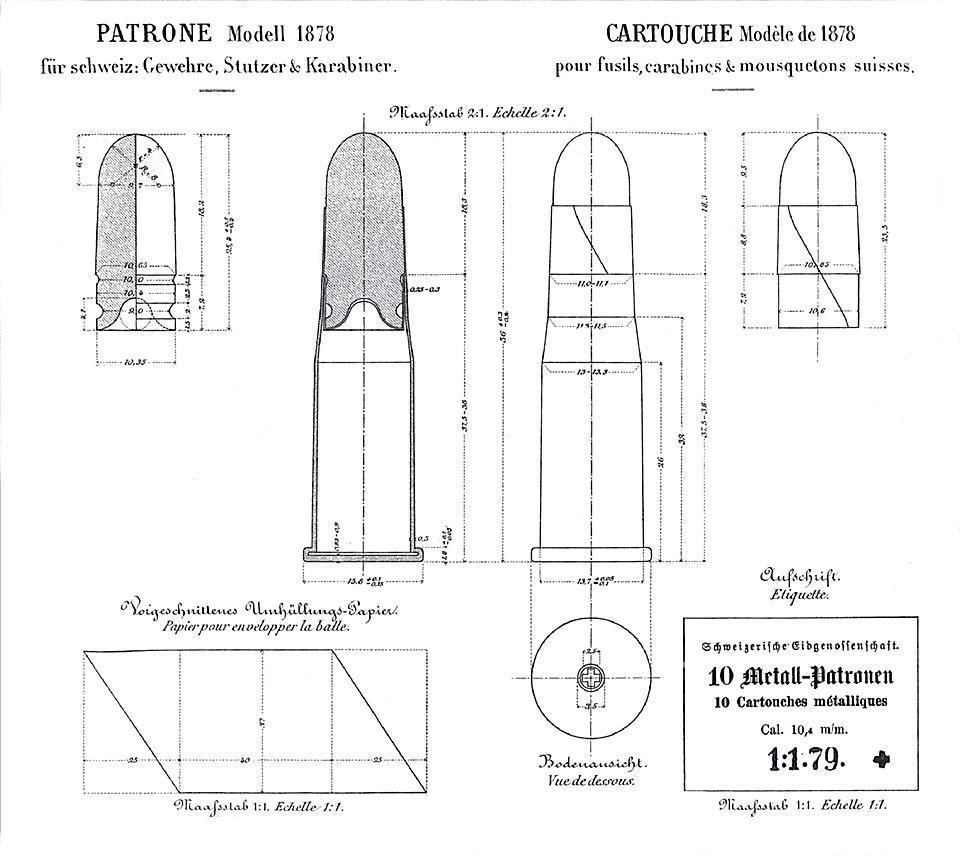

Патрон несколько раз пытались модернизировать. В 1871 и 1878 годах бумажная накладка на пуле была улучшена, но баллистические характеристики были лишь незначительно улучшены. В 1890 году, заменили дымный порох на бездымный, уменьшив его массу до 1,35 г.

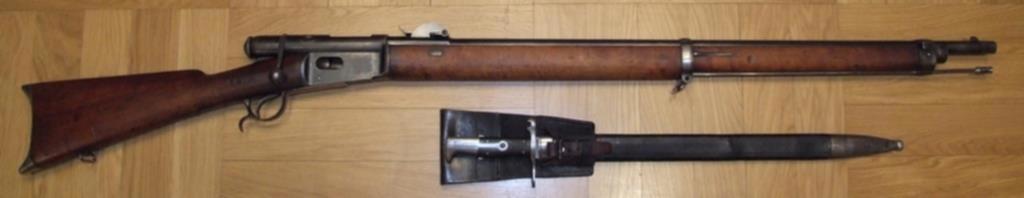

4. Винтовка Веттерли обр. 1869 года.

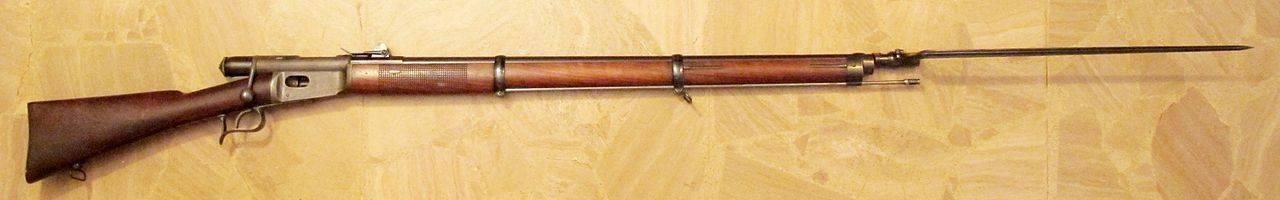

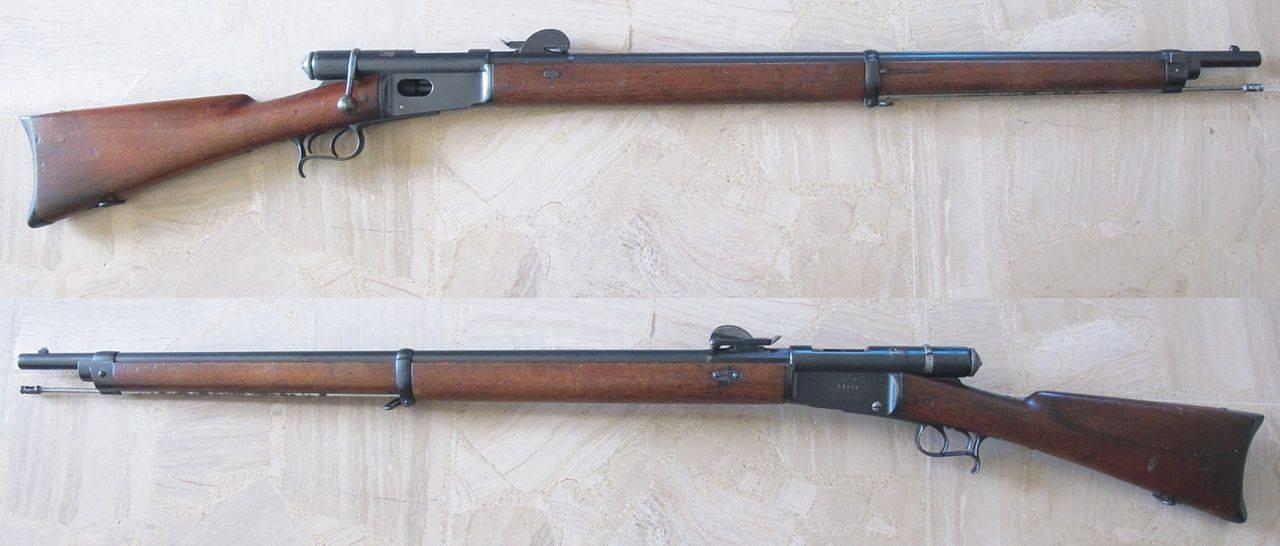

Винтовка Веттерли — швейцарская магазинная винтовка, разработанная Ф. Веттерли в 1867-68 гг. и принятая на вооружение швейцарской армии в 1869. Считается первой европейской магазинной винтовкой, принятой на вооружение. Использовалась швейцарской армией вплоть до замены на более совершенную винтовку Шмидт-Рубен М1889 в 1889 году.

Подствольный трубчатый магазин вмещал в себя 11 патронов, ещё 1 патрон хранился в патроннике и один — в подавателе.

Для своего времени винтовка Веттерли отличалась феноменальной скорострельностью: до 30 выстрелов в минуту (для сравнения — у принятой в российской армии тех лет на вооружение однозарядной винтовки Бердана №2 образца 1870 г. скорострельность достигала лишь 6—8 выстрелов в минуту). Также до 1881 к винтовке прилагался игольчатый штык для рукопашного боя, после сменённый на штык-тесак.

Технические характеристики (данные 1869 года)

Калибр 10,4 мм

Длина ствола (по нарезам) 789,5 мм

Число нарезов 4

Длина винтовки со штыком 1800 мм

Длина винтовки без штыка 1320 мм

Вес оружия со штыком 4,975 кг

Вес оружия без штыка 4,670 кг

Вес пули 20,2 г

Вес заряда 3,75 г

Вес патрона 30,4 г

Длина патрона 56 мм

Диаметр пули 10,8 мм.

Таблица стрельбы из винтовки Веттерли на разные дистанции.

Главным недостатком оригинальной винтовки Веттерли являлась высокая сложность изготовления. Всего было выпущено около 37 тысяч винтовок Веттерли с подствольным магазином.
