Мины. Выбор попаданца.
Автор: любой господиЛитературный жанр АИ - это очень увлекательная интеллектуальная игра, оставляющая далеко позади компьютерные стратегии и стрелялки. Основу её составляют упущенные возможности, допущенные ошибки ... Эта игра предусматривает отличное знание истории, географии, технологии .... Этот жанр часто ругают за сухое изложение (не раскрыта тема сисек) и наоборот за излишнее словоблудие ( автор увлекся темой сисек). В жанре обязательно присутствует ГГ-альфа мужик. То есть тот, кто сможет все воплотить в жизнь. Увлечение слезявыми романами про задротов типа "Хижины дяди Тома" или "Жизни Дэвида Копперфильда ..." прошла в позапрошлом веке.
А теперь по теме. Мины. Выбор попаданца.
Думаю, что не скажу ничего нового в том, что основная задача минных заграждение состоит не в том, чтобы нанести непоправимый урон противнику, а для того, чтобы сорвать темпы наступления противника (чтобы успеть отреагировать на него) и подрыву морального духа противника (минобоязнь). Соответственно массовые в производстве мины должны быть предельно простые и дешевые. Мины-сюрпризы должны выпускаться малосерийно, только чтобы противник не расслаблялся.
1. Противотанковые мины.

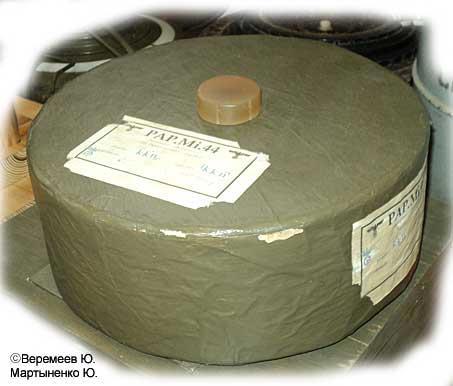

1.1. Противотранспортная мина в картонном корпусе. Schuetzen-Dozenmine Pappe (Schue.Do.Mi.(Pap)).
Мина противотранспортная фугасная нажимного действия. Имея довольно большой диаметр (около 26 см.) и весьма мощный заряд взрывчатки (около 1.2 кг.) использовалась в качестве противотранспортной мины, выводя из строя автомобили, легкие танки и бронетранспортеры. До 1939 года противотанковая мина.
Материал корпуса............................................... картон
Вес общий.......................................................... около 1.5 кг.
Масса заряда ВВ (мелинит (Grf 88))..................... около 1.2 кг.
Диаметр.............................................................. примерно 25.0-25.9 см.
Высота............................................................... примерно 3.5-4.5 см.
1.2. Противотанковая мина Т-4 (T-IV).
Фугасная противогусеничная мина была принята на вооружение в 1932 году. Она представляла собой деревянный корпус коробчатой формы. Внутри корпуса крепилось взрывное устройство, представляющее собой металлическую коробку. В торцевой стенки коробки имелось отверстие, через которое в тротиловую шашку входил капсюль-детонатор «№8», вставленный во взрыватель. На крышке был закреплен деревянный нажимной щит. Мина могла иметь ручку для переноски. Мина устанавливается на грунт, в грунт и в снег. ТТХ мины: масса – 4,2 кг; масса ВВ – 2,6 кг; длина – 215 мм; ширина – 215 мм; высота – 6 мм; размер датчика цели – 200х200 мм; усилие срабатывания – 100-260 кг.

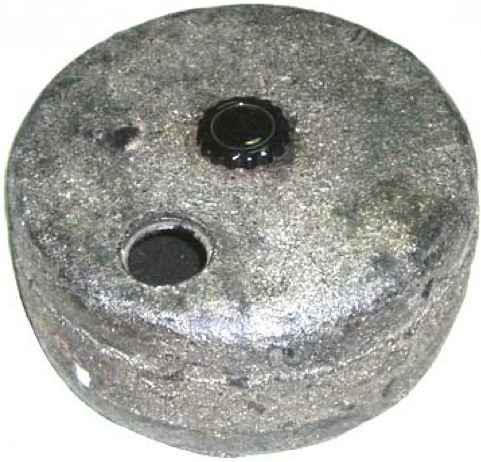

1.3. Противотанковая мина ТМБ-2.
Серия противогусеничных мин нажимного действия ТМБ включала в себя мины "ТМБ-1", "ТМБ-2" и "ТМС-Б", которые отличались друг от друга размерами и массой заряда ВВ. Картонный, не водостойкий корпус мины состоял из верхней и нижней половин, склеиваемых между собой с помощью бумажной ленты. Верхняя половина в центре верхней плоскости имела резьбовое отверстие, закрываемое металлической резьбовой пробкой. Нижняя половина на нижней поверхности имела технологическое отверстие для засыпки аммонита, которое затем заклеивалось целлюлозной пробкой. Мина оснащалась взрывателем "МВ-5" с запалом "МД-2". Необходимо было корпус сделать водостойким. У намцев это получалось, и нас получилось бы.
Мина имела цвет картона, маркировка не наносилась. Мина извлекаемая, обезвреживаемая без устройства самоликвидации. ТТХ мины: масса – 6,6 — 8 кг; масса ВВ – 5 — 6,1 кг; диаметр – 270 — 287 мм; высота – 130 — 168 мм; диаметр датчика цели – 260 — 280 мм; усилие срабатывания – 90 — 120 кг.

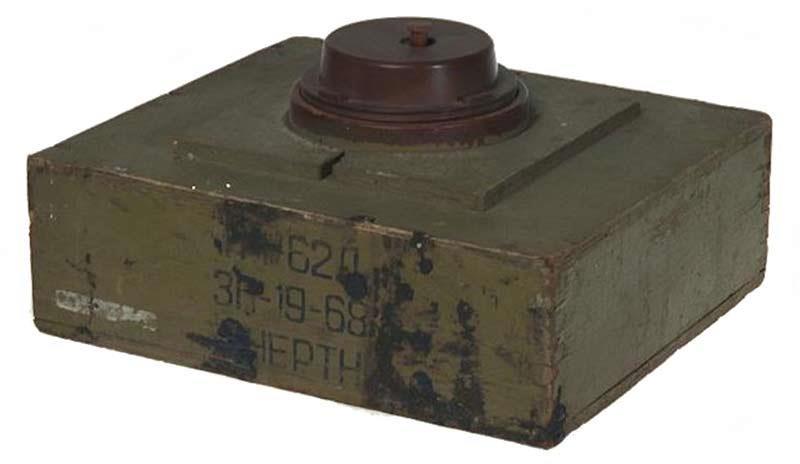

1.4. Оптимальной на ВМВ является противогусеничная мина ТМ-62.
В деревянном корпусе
Масса мины 10-13 кг. Масса ВВ (в зависимости от ВВ) 5-8 кг.
В пластмассовом (карболит, производится в России с 1916 года)
Масса мины 8-11 кг. Масса ВВ (в зависимости от типа ВВ) 5-8 кг.
Бескорпусная.
Масса мины 5,4-8,4 кг. Масса ВВ (в зависимости от типа ВВ) 5-8 кг.
2. Противопехотные фугасные мины. Самые массовые мины.
МУВ - модернизированный упрощенный взрыватель, созданный в СССР в 1932 году. Применялся в противопехотных минах натяжного и нажимного действия.
Масса неснаряженного, грамм — 31
Диаметр корпуса, мм — 12,3
Длина, мм
неснаряженного — 74
с запалом МД-2 — 126
с запалом МД-5М — 120
Усилие выдергивания боевой чеки, кгс
Р-образной — 0,5-1,0
Т-образной — 2,0-15,0
2.1. Мина в деревянном корпусе. ПМД-7ц.
Тип мины…………………………………………………………………противопехотная фугасная нажимного действия.
Корпус……………………………………………………………………дерево.
Масса корпуса (без ВВ)………………………………………175 гр.
Масса взрывчатого вещества (тротил)………………75 гр.
Длина………………………………………………………………………18.5 см.
Ширина……………………………………………………………………5.4 см.
Высота корпуса……………………………………………………5 см.
Размеры датчика цели (нажимная крышка)……17х5.4 см.
Чувствительность…………………………………………………1 - 12 кг.
Температурный диапазон применения………………-50 - +50 град.
Мины упаковываются в ящики по 200 шт. (масса брутто 56 кг.) не окончательно снаряженными (без взрывателя и запала, которыми мина комплектуется в подразделении).

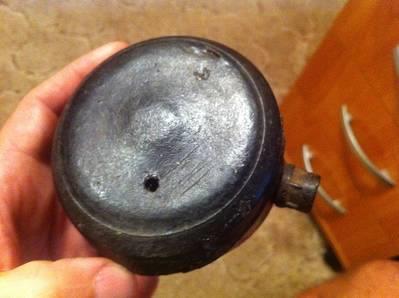

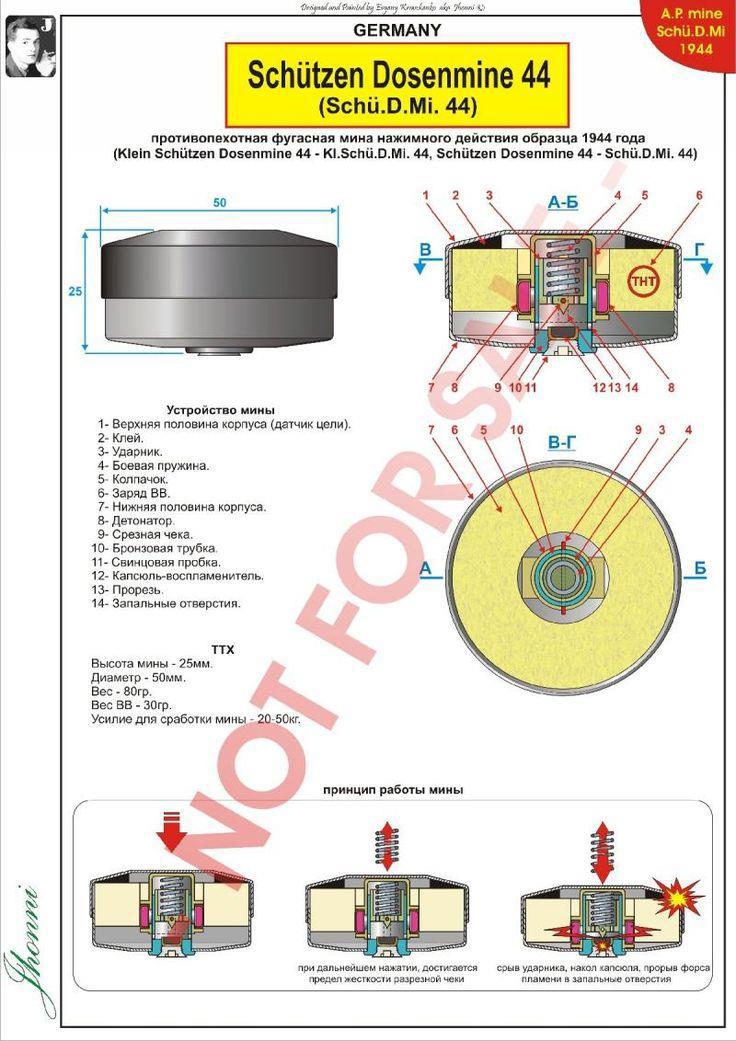

2.2. Противопехотная фугасная мина в пластмассовом корпусе. Немецкая мина Schue.Do.Mi.
Баночная малогабаритная мина (Dozenmine) является фугасной миной нажимного действия, используемой в качестве противопехотной, противотранспортной мины, а также взрывателя импровизируемых противотанковых и больших противотранспортных мин.
Тип мины.............................................................................. противопехотная фугасная нажимная
Материал корпуса................................................................. бакелит или карболит
Масса мины (снаряженной).................................................... около 110 гр.
Масса взрывчатого вещества (пентрит)................................... 70 гр.
Диаметр................................................................................. 7.1-7.4 см.
Высота................................................................................... 4.5 см.
Усилие срабатывания............................................................. 15 кг.
Время приведения в боевое положение.................................. с момента вставки в мину запала
Температурный диапазон применения..................................... -40 - +40 градусов
Применяемый взрыватель....................................................... встроенный
Обезвреживаемость / Извлекаемость...................................... не разрешается / не разрешается
Время боевой работы.............................................................. 1 год
Самоликвидация/самонейтрализация...................................... нет/нет
2.3. Противопехотная мина в жестяном корпусе.
2.4. Противопехотная фугасная мина в стеклянном корпусе.
Тактико-технические характеристики мины Be.Shue.Mi. A-200
Тип мины............................................................... противопехотная фугасная нажимного действия
Материал корпуса.................................................. стекло
Вес общий............................................................. 400 гр.
Масса заряда ВВ (мелинит (Grf.88))........................ 150 гр.
Высота (по корпусу)............................................... 5 см.
Диаметр.................................................................. 7.5 см.
Усилие срабатывания.............................................. 6 кг.
Диаметр датчика цели............................................. 2 см.
Температурный диапазон применения...................... -10 - +30 градусов
Применяемый взрыватель........................................ Glaszuender SF-14, Hebelzuender 44
Извлекаемость........................................................ извлекаемая
Обезвреживаемость................................................. обезвреживаемая
Самоликвидация/самонейтрализация....................... нет/нет
Тактико-технические характеристики мины Be.Shue.Mi. S-150
Тип мины............................................................... противопехотная фугасная нажимного действия
Материал корпуса.................................................. стекло
Вес общий............................................................. 300 гр.
Масса заряда ВВ (мелинит (Grf.88))........................ 90 гр.
Высота (по корпусу).............................................. 4.5 см.
Диаметр................................................................. 6 см.
Усилие срабатывания............................................. 6 кг.
Диаметр датчика цели............................................ 2 см.
Температурный диапазон применения..................... -10 - +30 градусов
Применяемый взрыватель....................................... Glaszuender SF-14, Hebelzuender 44
Извлекаемость........................................................ извлекаемая
Обезвреживаемость................................................ обезвреживаемая
Самоликвидация/самонейтрализация....................... нет/нет
2.5. Противопехотная фугасная мина в картонном корпусе.
Тактико-технические характеристики мины ПМК-40
Тип мины……........................................ противопехотная фугасная нажимного действия
Материал корпуса............................... картон
Масса мины......................................... 180 гр.
Масса заряда ВВ (тротил порошок)...... 90 гр.
Диаметр............................................... 7 см.
Высота................................................. 3.8 см.
Диаметр датчика цели.......................... 5 см.
Усилие срабатывания........................... 8-15 кг.
Применяемый взрыватель..................... часть конструкции мины
Срок боевой работы мины ограничивается сроком службы картонного корпуса и составляет от нескольких дней до нескольких недель. Это зависит от влажности грунта. При разрушении корпуса от размокания возможен самопроизвольный взрыв из-за того, что усилием пружины спусковой рычаг разрушит размокшую стенку и освободит ударник, или отказ в работе из-за того, что пружина продавливает боковую стенку корпуса и выходит наружу. С одной стороны - это минус, с другой - плюс потому, что через пару месяцев минное поле станет безопасным.
Если бы не крайне неудачно выбранный материал корпуса, этой мине была бы уготована очень долгая жизнь. Очень небольшие размеры при достаточно мощном заряде ВВ, минимум работ по подготовке к применению и установке, возможность установки мины в темноте снискали ей популярность среди саперов.
Когда немцы стали выпускать противопехотные мины с картонным корпусом, то делали его качественней, поэтому их мины служили долго.
3. Противопехотные осколочные мины.

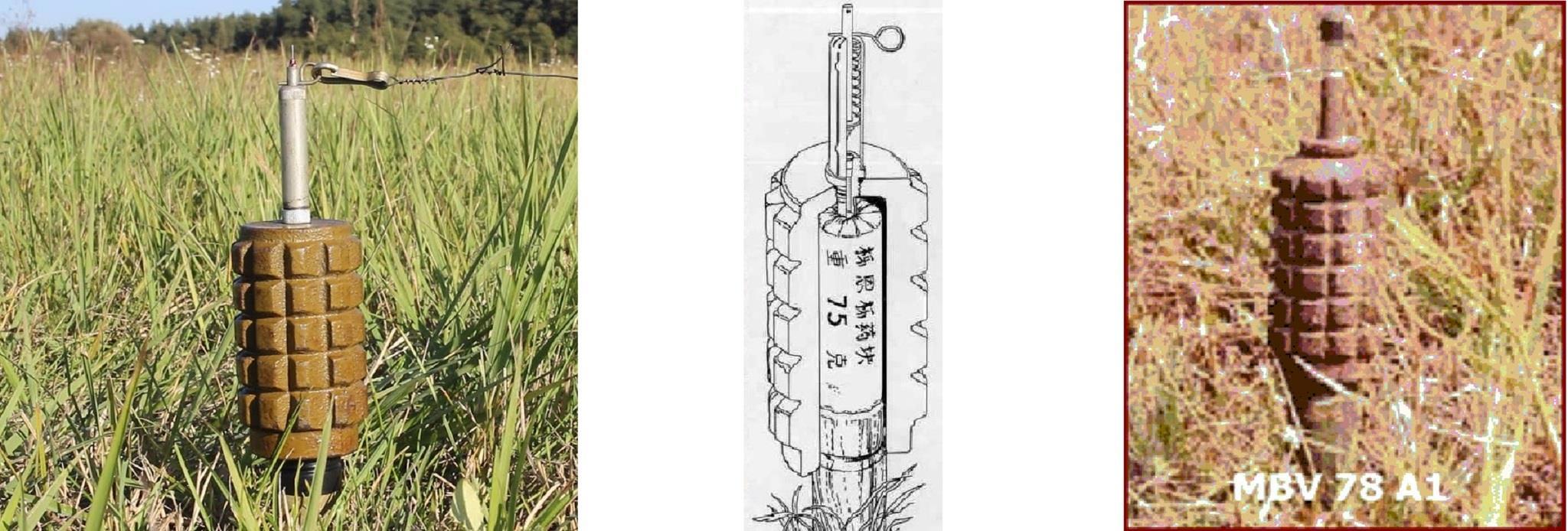

3.1. Осколочная мина ПОМЗ-2. Массовая мина.
Тактико- технические характеристики мины ПОМЗ-2:
- диаметр корпуса- 60 мм,
- высота корпуса- 130 мм,
- вес заряда ВВ- 75 гр., - вес корпуса- 1,5 кг,
- вес мины (комплект)- 2,3 кг, - радиус сплошного поражения- 4 м,
- дальность возможного разлета осколков- 25 м,
- тип взрывателя – натяжного действия (типа МУВ, возможно применение взрывателей УВ, УВГ, МУВ-2, МУВ-3),
- тип запала- МД-2,
- усилие срабатывания- 0,5-1 кг, - обезвреживаемость- обезвреживаемая (с взрывателем МУВ),
- самоликвидация- нет,
- срок работы- не определялся, - гарантийный срок хранения- не ограничен.
3.2. Осколочная противопехотная мина МОН-50. Малосерийная.
Масса мины — 2 кг, масса заряда (ПВВ-5А) — 0,7 кг.
Количество поражающих элементов — 485—540 шт.
Горизонтальный угол разлёта осколков — 54°.
Дальность сплошного поражения — 50-58 метров.
Дальность поражения легкового и грузового транспорта и живой силы в нём — до 30 метров.
Дальность полёта элементов — 80-85 метров
3.3. Противопехотная мина ОЗМ-3. Малосерийная.
Тип мины...................................................противопехотная осколочная выпрыгивающая кругового поражения.
Корпус......................................................чугун.
Масса........................................................3.2 кг.
Масса взрывчатого вещества (тротил).........75 гр.
Диаметр.....................................................7.6 см.
Высота корпуса..........................................13 см.
Длина датчика цели ( в одну сторону)........9 м.
Чувствительность.......................................1 - 17 кг.
Радиус сплошного поражения.....................9 м.
Высота подрыва.........................................40-140 см.
Температурный диапазон применения.........-60 - +60 град.
3.4. Мина ОЗМ с УВК . Малосерийная.
Мина ОЗМ с УВК - это противопехотная осколочная мина радиального поражения выпрыгивающая управляемая. Создана для выведения из строя личного состава противника. Поражение человеку (либо нескольким сразу) накладывается осколками артиллерийского снаряда при его подрыве на высоте 60-80 см. от поверхности земли после подкидывания пороховым вышибным зарядом, который срабатывает при подаче электроимпульса с пульта управления или взрывателем натяжного действия. Мина устанавливается вручную в грунт, а при невозможности установки в грунт - на грунт (при всем этом целенаправлено поместить мину в древесный короб, который в свою очередь требуется накрепко закрепить). Срок боевой работы мины не ограничивается. Самоликвидатором мина не комплектуется. Частей неизвлекаемости и необезвреживаемости не имеет.
В 1942 году была выпущена большая партия 152 мм. снарядов из металла, который после непродолжительного хранения растрескивался (микротрещины) и такие снаряды оказались непригодны для артиллерии. Этим воспользовался Штаб инженерных войск РККА и стал отравлять на фронт эти снаряды с камерами УВК под наименованием ОЗМ-152.
Мина ОЗМ-152 обр. 1942 г. состоит из артиллерийского осколочно-фугасного 152 мм. снаряда (ОФ-45, ОФ-61, ОФ-540), и навинченной вместо штатного взрывателя снаряда универсальной вышибной камеры УВК с электровоспламенителем.
Тактико-технические характеристики мины ОЗМ-152 обр. 1942г.
Тип мины...................................................... противопехотная осколочная выпрыгивающая кругового поражения управляемая
Материал...................................................... сталь, сталистый чугун
Длина........................................................... 76 см.
Диаметр........................................................ 15.65 см.
Масса мины (со снарядом ОФ-540)................. 46.56 кг.
Масса заряда ВВ в снаряде ОФ-540 (тротил).. 6.24 кг.
Масса порохового вышибного заряда............. 150 гр.
Радиус эффективного поражения................... 37.44 - 58.87 м.
Применяемые 152мм. снаряды........................ ОФ-540, ОФ-45, ОФ-61
Температурный диапазон применения............ -50 - +50 градусов
Мина собирается на месте установки. На месте установки отрывается шурф диаметром около 20см. и глубиной 81-84 см. Если мина устанавливается в предвидении, что будет использоваться зимой после промерзания грунта, то целесообразно ее разместить в деревянном ящике, который и помещается затем в шурф. Это необходимо с тем, чтобы при промерзании грунта мина не вмерзла в грунт. При вмерзании в грунт силы порохового заряда может не хватить для выбрасывания мины. Однако взрыв произойдет во всех случаях.

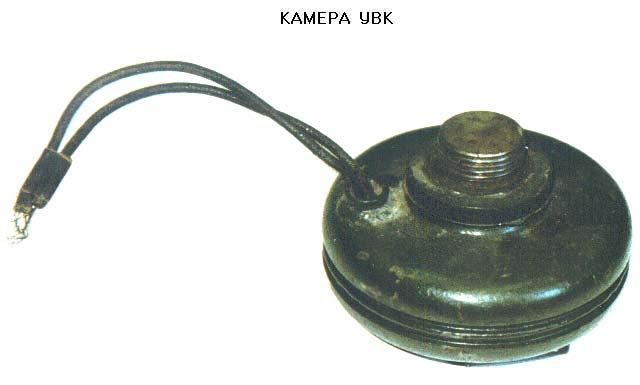

Характеристики вышибной камеры УВК
Тип устройства пороховая с электровоспламенителем
Материал сталь
Масса 3 кг.
Диаметр 13.2 см.
Высота 7.5 см.
Масса вышибного заряда (руж. безд.порох) 150 гр.
Масса промежуточного детонатора 15 гр.
Время замедления взрыва 0.3-0.45 сек.
Средство приведения в действие подрывная машинка ПМ-3
Температурный диапазон применения -50 - +50 градусов
Диаметр присоединительной резьбы 13 мм
Эта камера позволяла импровизировать выпрыгивающие управляемые мины из многих образцов снарядов. Официально такие мины назывались "ОЗМ с УВК".
К середине 43-го года уже было ясно, что эффективность ОЗМ-152 обр. 42 г. при большом весе и громоздкости едва ли выше, чем очень компактной немецкой мины-лягушки S.Mi.35. Хотя расчетный радиус эффективного поражения ОЗМ-152 доходил до 59 метров, но в реальности из-за очень неравномерного дробления корпуса снаряда на осколки он вряд ли превышал 30 метров. Несколько штук S.Mi.35 устанавливались гораздо быстрее, чем одна ОЗМ-152.
Тем не менее была возможность использование бракованных снарядов и мин, а также трофейных и старых нестандартных боеприпасов. Используемые артиллерийские боеприпасы - 85-, 100- и 122-мм осколочные и осколочно-фугасные снаряды и 120-мм минометные мины Радиус сплошного поражения: - 85-мм снаряда - 15 м - 100-мм снаряда - 18 м - 120-мм снаряда - 30 м - 122-мм снаряда - 22 м .
В статье использованы различные статьи Ю. Г. Веремеева.
