И опять о немецкой МЗА. Коллиматорный прицел.

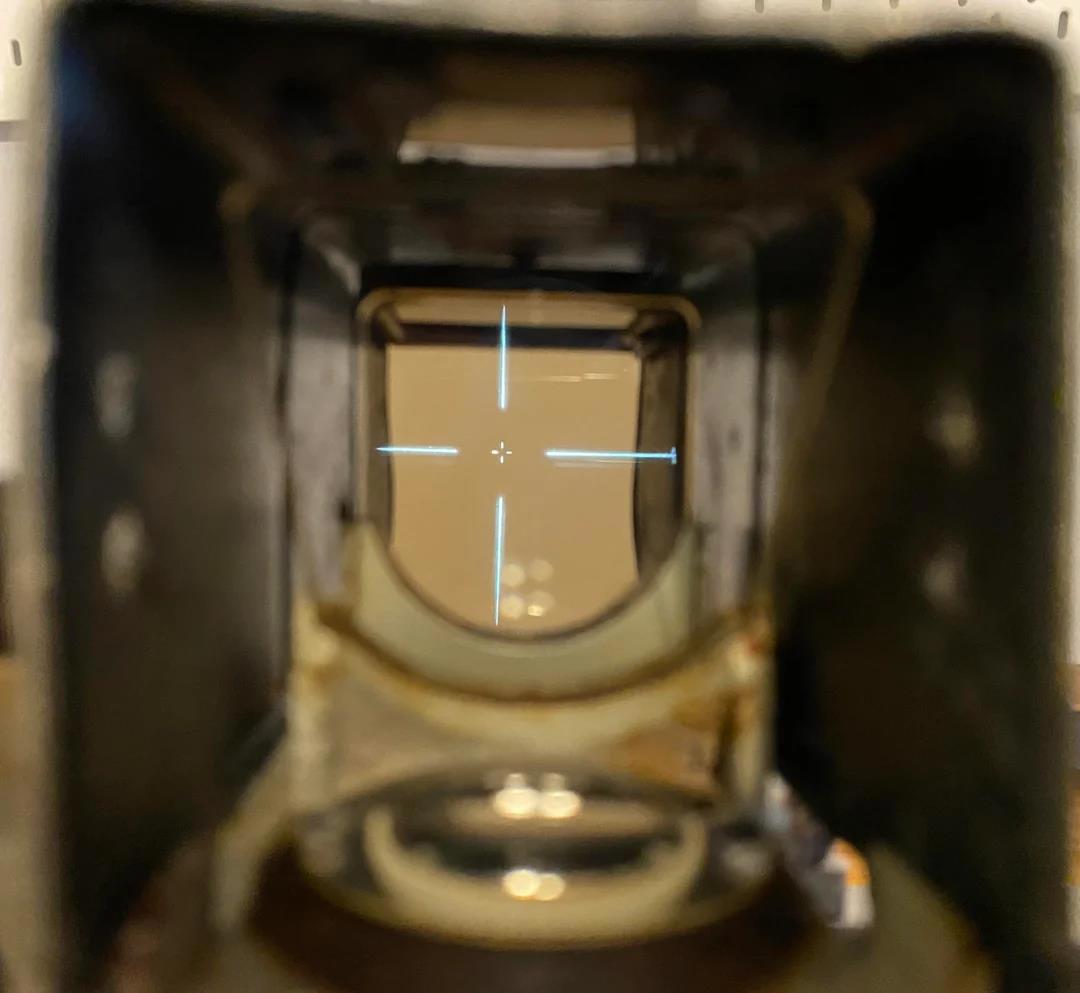

Наткнулся я в этих ваших интернетах на фотографию сетки коллиматора от немецкого зенитного прицела к немецкому 37-мм автомату. К 20-мм стволам, они были, если что, аналогичны. Вот такое вот зрелище:

Для сравнения, сетка коллиматора к нашему АЗП-37-1 (для автоматов 61-К) выглядела так:

Это судя по всему ранний вариант сетки, поздний, с двумя кольцами выглядит так:

Чего-то у немцев не хватает, да? Да. Угломерную шкалу немцам не завезли, да и колец для упреждения тоже.

Казалось бы, у обоих пушек есть автоматический прицел, нафига им какие-то угломерные шкалы? Т.е. дальномерщик на пару с командиром определяют параметры цели, а установщики вбивают их в АЗП, после чего тот смещает точку прицеливания, рассогласовывая её с направлением ствола с учётом введённых поправок. По итогу перекрестье прицела смотрит на самолёт (на нём его удерживает наводчик), а ствол смотрит в точку упреждения.

Проблема в том, что до появления РЛС управления огнём (а для МЗА на тот момент это и у немцев - запредельный хайтек) параметры цели определяются на глазок, с помощью дальномера. Да и АЗП имеет не микроскопические цены шкал. К примеру, наш АЗП-37-1 мог выставлять скорость с точностью до 5 м/с. Промахнулись вы, к примеру, и выставили не 110 м/с, а 100 скорости цели, по итогу точка прицеливания сместилась на 27,5 м относительно самолёта на дистанции в 3 километра с курсовым углом 30 (если я ничего не напутал, конечно). Тут на помощь приходит командир с его шестикратным биноклем, который видит, что происходит какая-то нездоровая хрень, и трасса летит мимо цели. В нашем случае он может, к примеру дать команду скорректировать огонь на 10 тысячных (одно большое деление угломерной шкалы коллиматора АЗП-37-1). Это на такой дистанции - 30 метров. Оставшиеся 2,5 м вполне компенсирует рассеивание.

В случае немцев тут наступают большие проблемы, ибо у них никаких шкал нет, и поправки наводчик будет делать чисто на глазок, что, очевидно негативно сказывается на точности. Т.е. их прицел хорошо работает только в волшебном мире розовых единорогов и идеального определения параметров цели (в единорогов, честно говоря, поверить проще).

Но что делать, если автоматический зенитный прицел не работает? Например, поломался. Ну или дальномера нет, а без него от АЗП толку мало. Или установщик погиб смертью храбрых, а заменить его некем - весь расчёт и так при деле. Так-то в Германии и детей с бабами к расчётам ставили, расчётов и впрямь не хватало. Или, например, если у нас ЗСУ типа мебельного вагона, или ещё хуже - оствинда, куда установщик тупо не влез. В таком случае у немцев начинается полная жопа, ибо работать как кольцевой прицел их Flakvisier не способен категорически. В отличие от нашего.

Безусловно, возможности нашего прицела в режиме кольцевого тоже не безграничны. Например, на дистанции в 3 км работать по целям со скоростью в 100 м/с он сможет, только если их курсовой угол не будет превышать около 35 градусов (если прицеливаться по перекрестью; так-то через кольцевые прицелы целиться  можно и по противоположной стороне кольца, лишь бы курс самолёта через его центр проходил) - т.е. лететь самолёт должен +- в сторону орудия.

По сути, этот косяк немецких коллиматоров просто убивает немецкие самоходки на танковых шасси как концепцию. Немецкие автопушки и с АЗП-то так себе прицеливаются, а без него - просто превращаются в тыкву.
