Как работает самострел. Часть 2

Продолжение

Начало здесь https://author.today/post/855187

Напомню, что веду свой, "неправильный", по сегодняшним меркам, рассказ об оружии. Без наукообразной терминологии.

Нас учили, что любое дело, даже очень сложное, можно объяснить таким простым языком, чтобы вас понял и очень важный академик, и самый неграмотный колхозник.

Постараюсь.

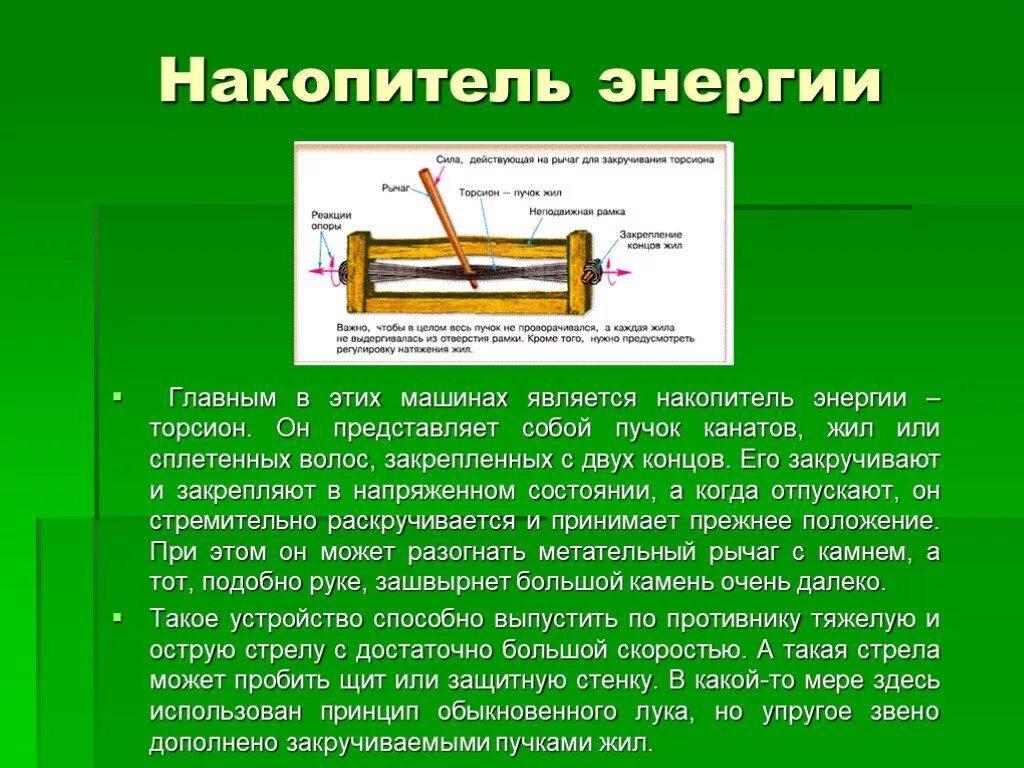

Рис.20 Про накопитель на эластомерах, работал на скручивание. В ручных самострелах применялся вряд ли, зато мы рассмотрели работающую на скручивание пружинную конструкцию  :-)

В предыдущей части рассмотрели мы, какие бывают у самострелов накопители энергии.

Рис.3

Рассмотрели и принципиальную суть самострела:

"Простые самострелы во многом повторяют фигуру человека с луком - руку, удерживающую лук, заменяет деревянная жердь, тетиву, натянутую "до уха", держат не пальцы другой руки, а замок. Механизация лука. Этот принцип можно увидеть и в древних и в очень современных самострелах."

Пожалуй, теперь стоит разобраться с самым интересным вопросом про самострелы.

Однако, вопросов таких несколько:

- а как из Этого стрелять?

- а целиться здесь как?

- а как взводить?

- а стрелять из него чем?

Ладно, начнём по-порядку :-)

Как выстрелить?

Мы привыкли, приблизительно с 20 века, что любой инструмент имеет рукоятку, примерно, как у пистолета, и включается нажатием указательного пальца на рычажок, кнопку или клавишу.

Прицеливание\Рис.21

В крайнем случае, перед включением потребуется взвести курок, затвор передёрнуть, или предохранитель переключить. Везде так, с шуруповёртом, перфоратором, автоматом ППС или АКМ (автомат "ak-47" существует только у натовских военных в каталоге, а автомат "АК-47" только на бумажках, ни один интернетчик пока что не похвастался тем, что служил с АК, который бы в Наставлении назывался "ак-47").

Рис.22 Многозарядный самострельчик с пистолетной рукоятью и спусковым крючком.

Вот и нынешние самострелы поголовно стреляют по нажатию спускового крючка. За очень редкими исключениями.

А в позапрошлом веке всё было занятнее.

Частым был спусковой... рычаг.

Рис.23 Вот эта железная арматурина, торчащая назад внизу, это спуск тетивы.

А то и деревянная палка:

Рис.22 Найдите ошибку художника :-)

Целая палка, торчащая снизу самострела.

Рис.24

Впрочем, бывали и сверху.

Удобно ли её нажимать? У меня был в дошкольном возрасте камнемёт с резиной от рогатки. Деревянная "винтовка", на дуло примотаны оба конца резины, а кожанку рукой натянешь, и в бельевую прищепку зажимаешь. Она примотана к винтовке сверху, над "затвором".

Прицеливание\Рис.25

Для выстрела надо было надавить прищепку большим пальцем.

Прицеливание\Рис.26

Удобно ли? Увлекательно было, стрелять. Поэтому терпимо :-)

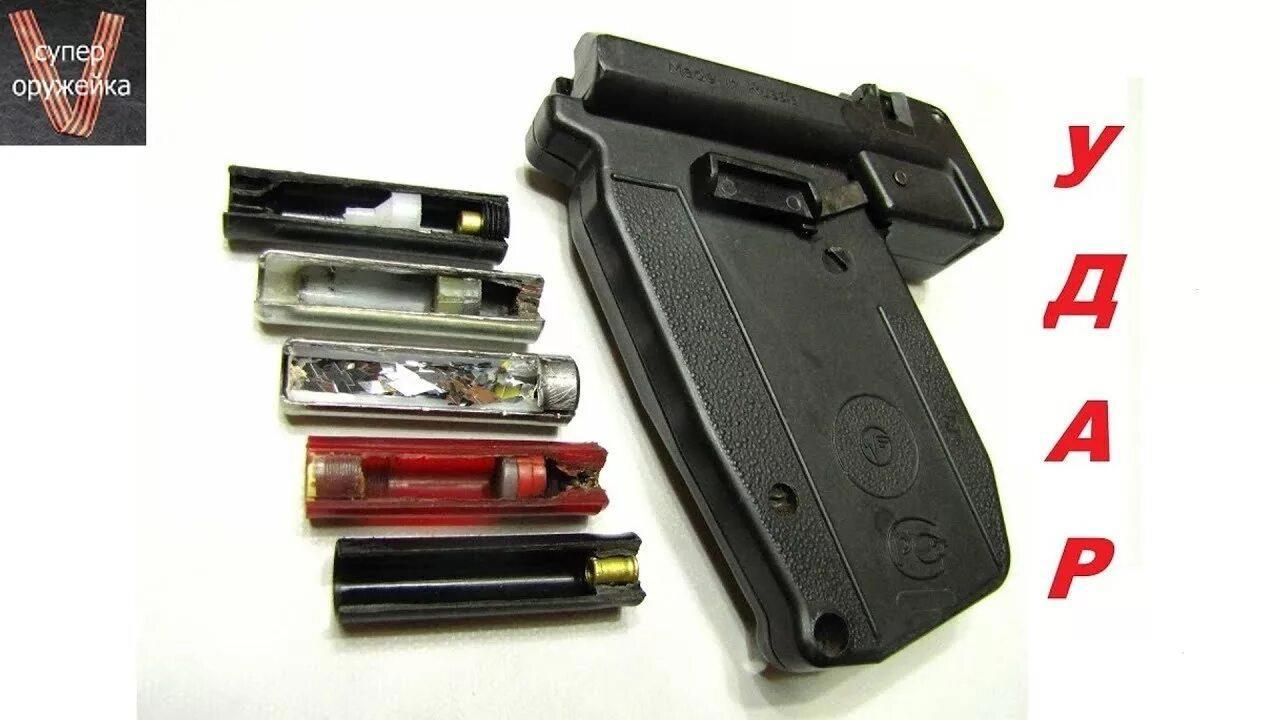

Намного позднее, в конце пере$ройки, ознакомился с устройством "удар", аналог ментовской ПСЖ, у него был спуск плоским боковым рычажком, тоже большим пальцем нажимали.

Прицеливание\Рис.27

Не так удобно, сколько терпимо.

Как прицеливаться?

Почти никак. У современного лука спортивного вы можете найти прицел.

Прицеливание\Рис.28 Лук спортивный, с прицелом специальным.

Прицеливание\Рис.29 Угломеры, пузырьковые уровни, углепластик... Богато сделано.

У боевых луков прицельных приспособлений не было. Как у рогатки. Вообще.

Как вы попадали в цель из рогатки?

Постоянство позы и мышечных ощущений поначалу.

Прицеливание\Рис.30

Затем не в одной позе (стойке), а в разных положениях стреляли. Как-то вырабатывается телесное ощущение точки попадания :-)

Впрочем, уже в прошлом веке самострелы стали приобретать прицельные приспособления.

Прицеливание\Рис.32

Практически поголовно.

В кино они были и с оптическими прицелами.

Прицеливание\Рис.31

А сегодня оптика бывает доступная, не дороже хорошего механического прицела.

Как взводить?

А вот и самый занимательный из интересных вопросов! :-)

Барабан\Рис.33

"А в чём вопрос-то, вообще?" - может спросить кто-нибудь хитрый. Прим. (1)

Действительно, самострелы, включая гордо именованные "шнепперами", "аркебузом" и "арбалетом" в прошлом не всегда имели силу натяжения больше, чем у лука. Многие самострелы стрелок мог бы взвести просто руками за тетиву.

Дело вот в чём.

Лук\Рис.34

Лапать деликатную тетиву грязными руками уже не очень хорошо, растительные волокна даже сырость не любят. Даже синтетические сильнее истираются, если запылить.

Лук\Рис.35

А руки могут быть и в грязи, и в кровище. А ещё бывает механизм, который очень нежелательно взводить за тетиву, например, многозарядные самострелы. Ну и, конечно же, есть самострелы с таким усилием взведения, которое не каждый мужчина преодолеет, крепостные большие, например :-)

Вот почему самострелы славятся механизмами взведения. Они разнообразны и многочисленны, как живой мир Сибири (...более 15 тысяч видов существ, одних только комаров 14 000 видов! Шутка.)

Что делает механизм взведения? Обеспечивает натяжение тетивы для выстрела, и закрепляет тетиву в спусковом механизме. Не обязательно в таком порядке, между прочим.

Кстати, практически все самострелы с тетивой, и луки имеют "предварительный натяг" тетивы. Это можно прочувствовать в сравнении с рогаткой так: вы взяли рогатку в одну руку, другой рукой держите за кожанку, и резина свободно болтается, пока не растянете. Чуточку растянете - на резине будет махонькое усилие, растянете дальше - усилие будет побольше. А с самострелом и луком иначе. Тетива вообще не поддастся, не пойдёт, пока не приложите достаточную силу, больше, чем у "преднатянутой" тетивы. Получается, что рогатку вы взводите от нулевого усилия до боевого, а лук и самострел - от "предварительного" до боевого. Если нарисовать график Усилие/Ход натяжения, то лук и самострел запасают больше энергии, чем рогатка, при равенстве конечного усилия, боевого. Впрочем, подробнее этот занятный момент и математику самострела постараюсь осветить позже.

А вот каким бывает замок у самострела, стоит рассмотреть сейчас.

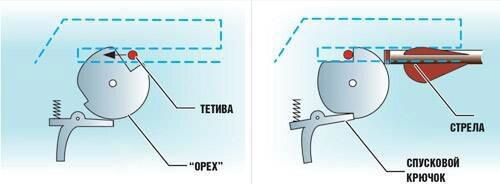

Орех. Попадалось вам такое название детали в самостреле?

Усм\Рис.40

Орех стоит запомнить уже за то, что спусковой механизм с "орехом" хорош и прост. Не требует стали и железа, его можно весь вырезать из кости или дерева.

Усм\Рис.41

Орех, это круглая шайба, в которой надо прожечь(просверлить) дырочку для оси, и вырезать пару уступов - для тетивы и спуска.

Усм\Рис.42 Кость или пластмасса? Думаю, капролон.

Ну и ещё пропил для тупого конца стрелы делают.

Проще ореха только "ступенька", на которую надевают тетиву.

Усм\Рис.43 Механизм спуска тетивы со "ступенькой".

Но, как ни полируй углы, об которые тетиве тереться, будет перетираться.

Усм\Рис.44 Вариант ступеньки.

В наше время орех выглядит иначе и сделан из капролона или стали.

Усм\Рис.47

Замки самострелов стали сложнее, и, наверное, в чём-нибудь лучше.

Усм\Рис.48

Однако, придумать замок самострела для фентези лучше "ореха"  достаточно трудно.

Усм\Рис.49

Усм\Рис.4А

Подытожим. Задача замка в том, чтобы поймать тетиву, защёлкнуть, и крепко удерживать. А по нажатию спуска немедленно тетиву отпустить.

Ну и ещё бывает, что замок удерживает/придерживает тупой конец стрелы.

Ух, много получается. Взведение в следующую часть надо перенести, в эту не влезает. Но про один случай расскажу сейчас.

Примечание (1):

Кстати сказать, некоторые самострелы взводят ... поворотом лука. Лук закреплён шарнирно, можно рукой его повернуть, чтоб тетива вошла в замок. Поворачиваем дугу лука обратно и тетива натягивается, скользя через замок. Очень похоже, что многозарядный барабанный самострел на картинке в начале текста взводится именно так:

Продолжение готовлю
