Магазин ППШ. Разборка

Здравствуйте вы часто могли слышать о том что барабанные магазины ППШ были сложны в изготовлении, ненадёжны, тяжелы и были не всегда взаимозаменяемы. Однако что там внутри этого самого магазина видели не все. А книжки про попаданцев в ВОВ пишут, ага.

Долой неграмотность! Запустим ручки шаловливые унутрь.

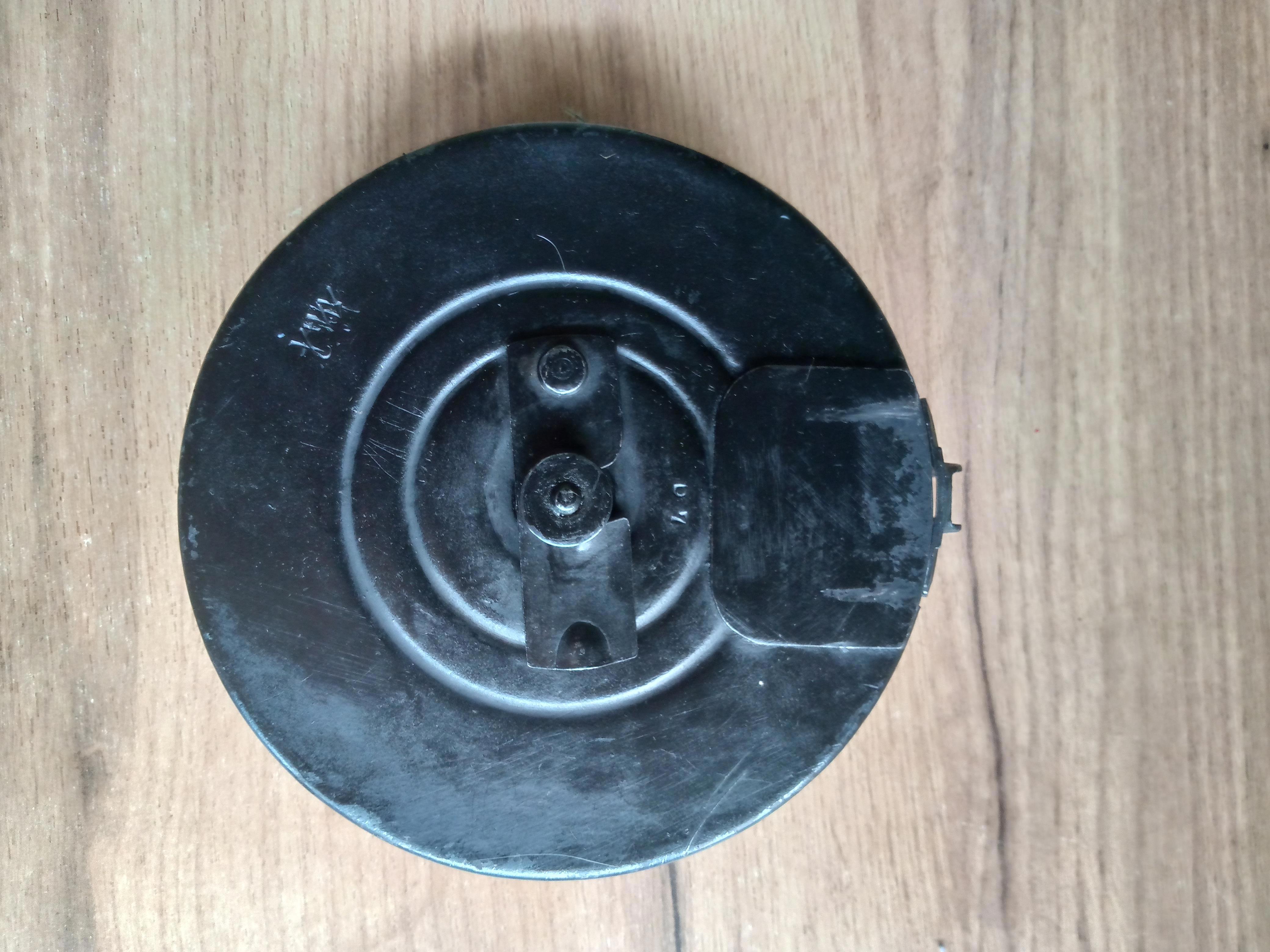

Итак магазин. Нажимаем на кнопку с тыльной его части, ось храповика поднимается и освобождает защёлку. При откинутой защелке снимаем крышку. Теперь магазин можно снаряжать.

Взведя пружину на один щелчок откручиваем болтик удерживающий подаватель и извлекаем его.

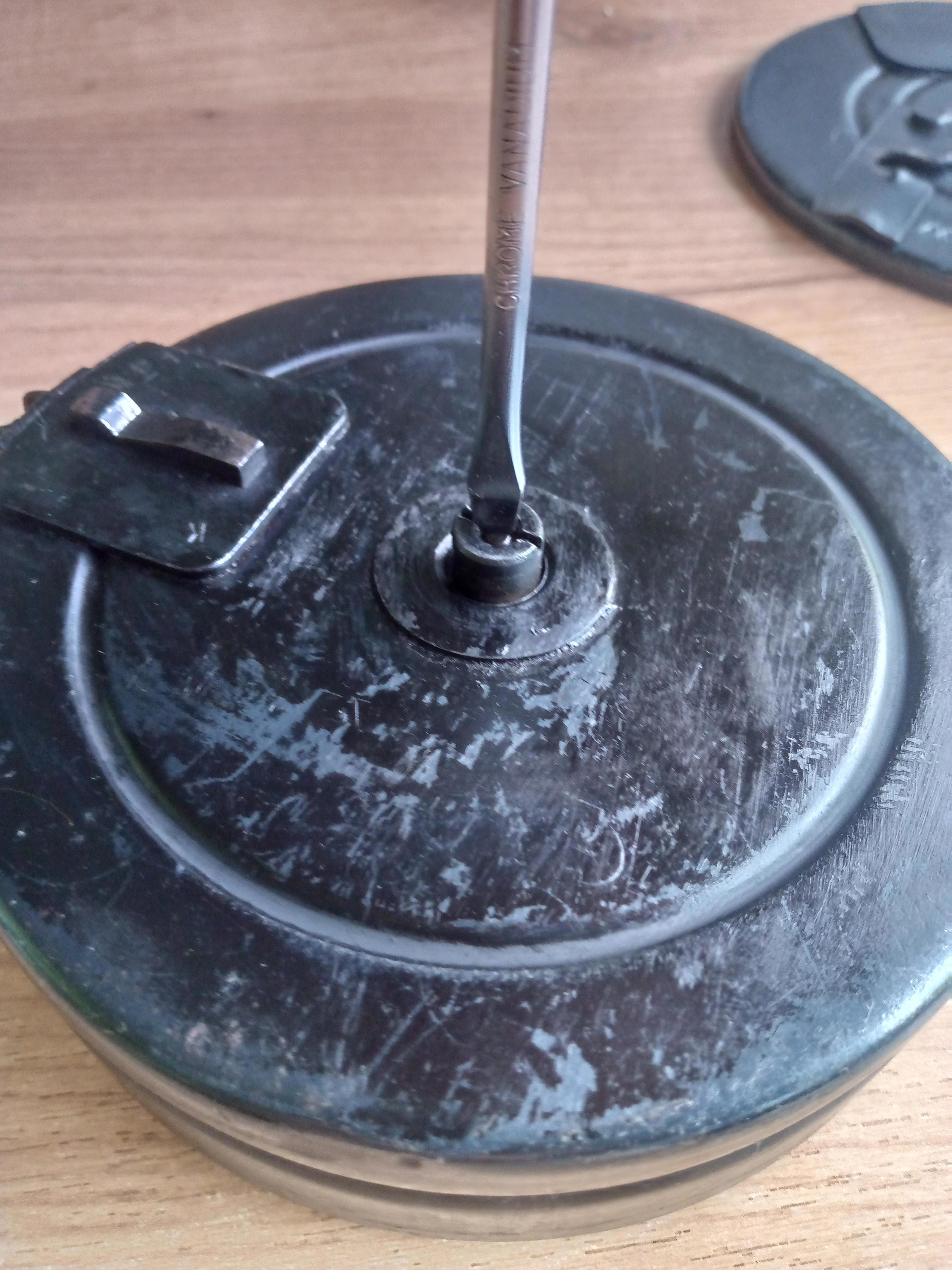

Удерживая барабан пружины рукой отжимаем кнопку фиксатора и спускаем пружину. Пружина магазина имеет некоторый "завод" для качественной подачи патронов. Затем откручиваем кнопку фиксатора крышки который одновременно является храповиком стопором пружины барабана

Извлекаем пружину фиксатора...

И сам храповик

Чуть повернув барабан пружины по часовой стрелке что бы вырез пружины магазина вышел из зацепления с осью снимаем барабан.

Затем извлекаем улитку. Магазин разобран.

Рассмотрим отдельные детали. Улитка с непарадной стороны. Видим что выштамповка по центру приподнимает плоскость улитки над корпусом магазина. Но приподнимает не много и попавший туда песок, а мы помним что для снаряжения магазин нужно раскрывать, приведет к задержке. Ручьи подачи приклепаны к плоскости улитки. Некачественная обработка этих заклёпок может так же осложнить работу магазина

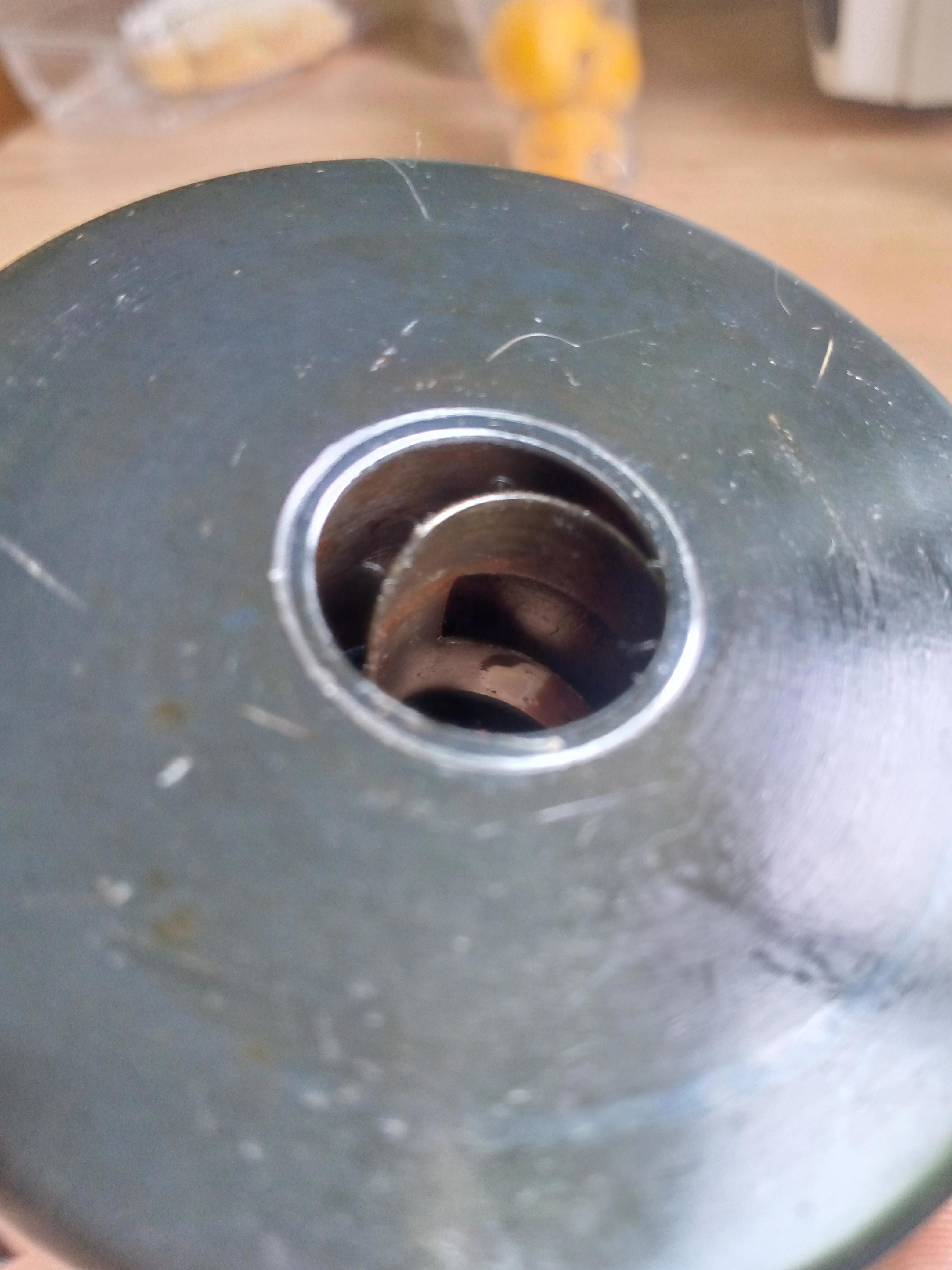

Отверстие в пружине магазина которой она сцепляется с осью. При поломке пружины магазин естественно выйдет из строя. Почистить пружину никак. Барабан собран на кернении.

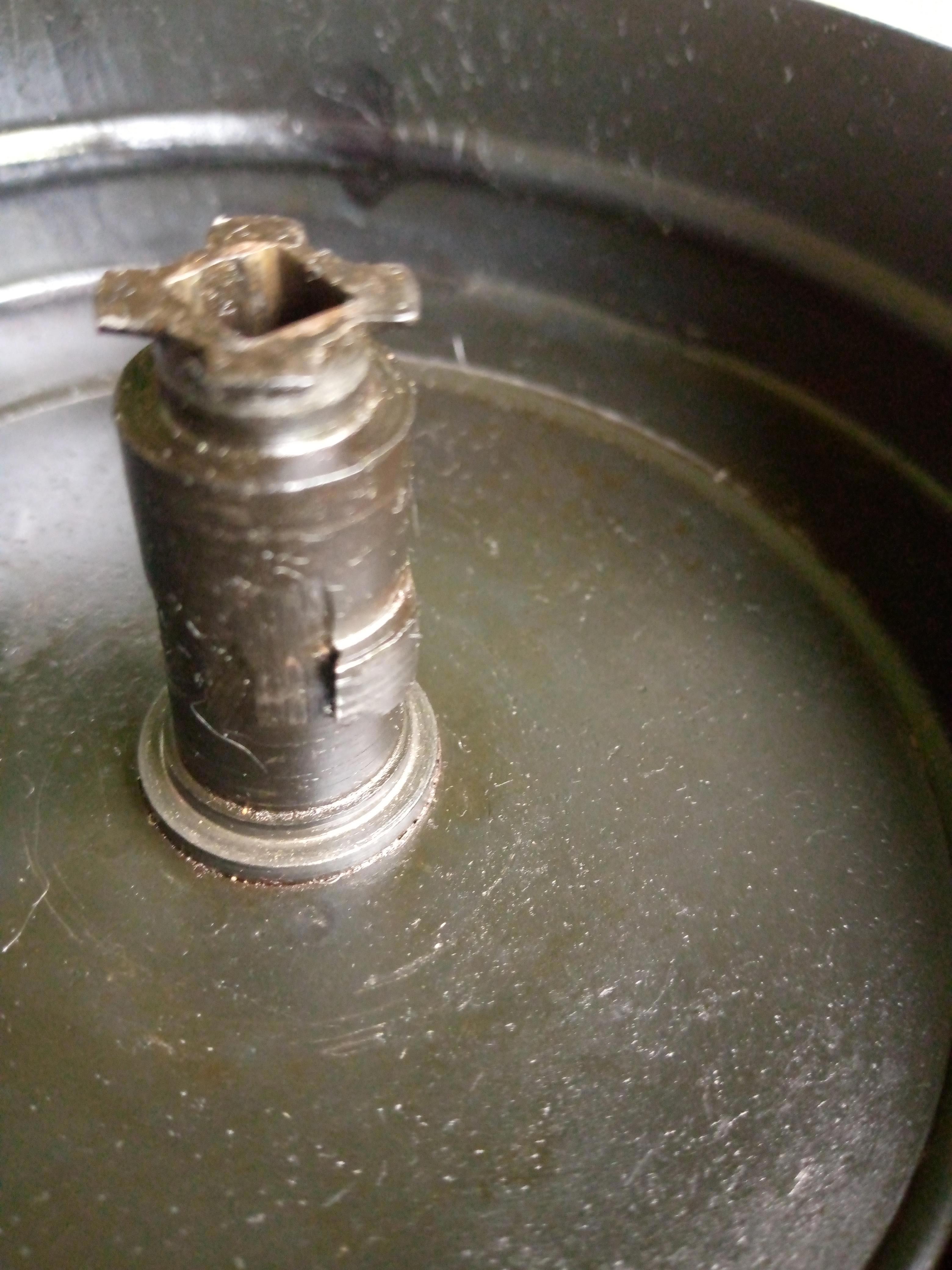

Выступ оси

Рыжие пятна это не ржавчина, это окаменевший сталинский солидол который я все не могу отодрать окончательно. Сборку осуществлять в обратном порядке.

Теперь можно понять насколько непрост данный магазин, как он привередлив к обслуживанию. Причем его можно сломать просто при зарядке. Когда вы вращая барабан пружины взводите её на все восемь оборотов, если положить магазин на твердую поверхность можно случайно нажать кнопку. Храповик освобождает барабан и тот раскручиваясь с всей силы лупит подавателем в губки магазина снизу. Подаватель прочный, губки то же, а вот плоская "патефонная" причина магазина может лопнуть.

Кроме песка который может заклинить магазин нужно помнить что отсутствие смазки это не хорошо, обилие смазки тоже плохо. На масло налипает пыль, а если сильный минус смазка может замёрзнуть.

Ну и в заключении о взаимозаменяемости. На первом фото хорошо видны потёртости в верхней части магазина. В ППШ-люгер магазин вставляется с большим трудом, а тот магазин который шёл в комплекте вставляется / извлекается легко. Так что "не свой" магазин не обязательно не подходит. Но затруднения могут быть.

Причина перехода на секторные магазины думаю теперь более понятна.
