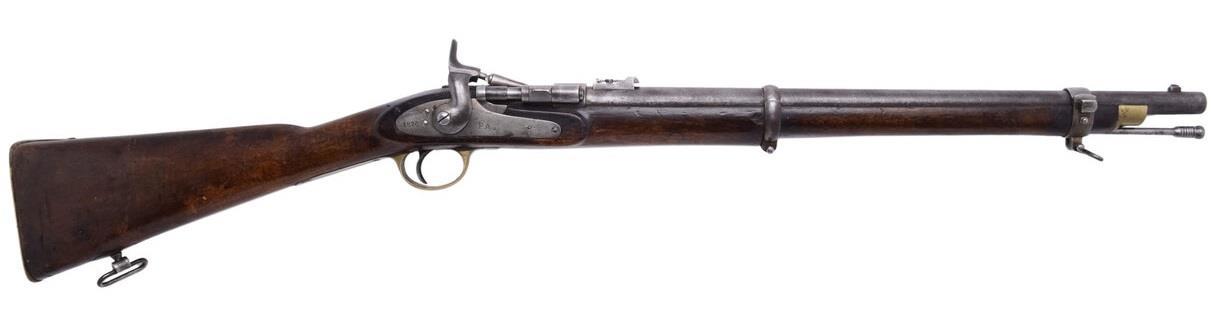

Винтовка Снайдера обр. 1866 года.

Все началось с того, что в 1855 г. французский изобретатель Потте предложил патрон центрального воспламенения. Этот тип боеприпасов до сих используется в преобладающем числе оружейных систем мира. Новый патрон также представлял собой бумажную гильзу, снабжённую латунным колпачком-поддоном. Но капсюль располагался посередине поддона в специальном гнезде. Конструкция оказалась настолько удачной, что для гладкоствольных охотничьих ружей она сохранилась практически без изменений до нашего времени. А для нарезного дальнобойного и боевого оружия патрон был улучшен в 1864 г. англичанином Эдвардом Боксером. Он заменил бумажную (папковую) гильзу латунной.

Автором винтовки является американский инженер Джейкоб Снайдер. Британская армия приняла её на вооружение в 1866 году в качестве основного варианта переделки устаревших дульнозарядных винтовок Энфилд обр. 1853 г..

Испытания новой винтовки начались 18 апреля 1866 года. Параллельно испытывались и патроны.

Винтовки показали высокую надежность, выдержав испытания ежедневной стрельбой по 250 патронов без чистки четыре дня подряд, и хорошую скорострельность - до 15 выстрелов в минуту без прицеливания.

В целом были достаточно надежны и патроны: за время испытаний было расстреляно более 5.500 патронов и имелась только одна осечка.

 С 1866 года началось массовое преобразование винтовок на Королевской оружейной фабрике. Винтовка новой модели сохранила оригинальный ствол, ложе, ружейный замок и курок.

В Снайдер-Энфилде использовался унитарный патрон центрального боя системы Эдварда Боксера.

Но речь пойдет о французском варианте винтовки Снайдера.

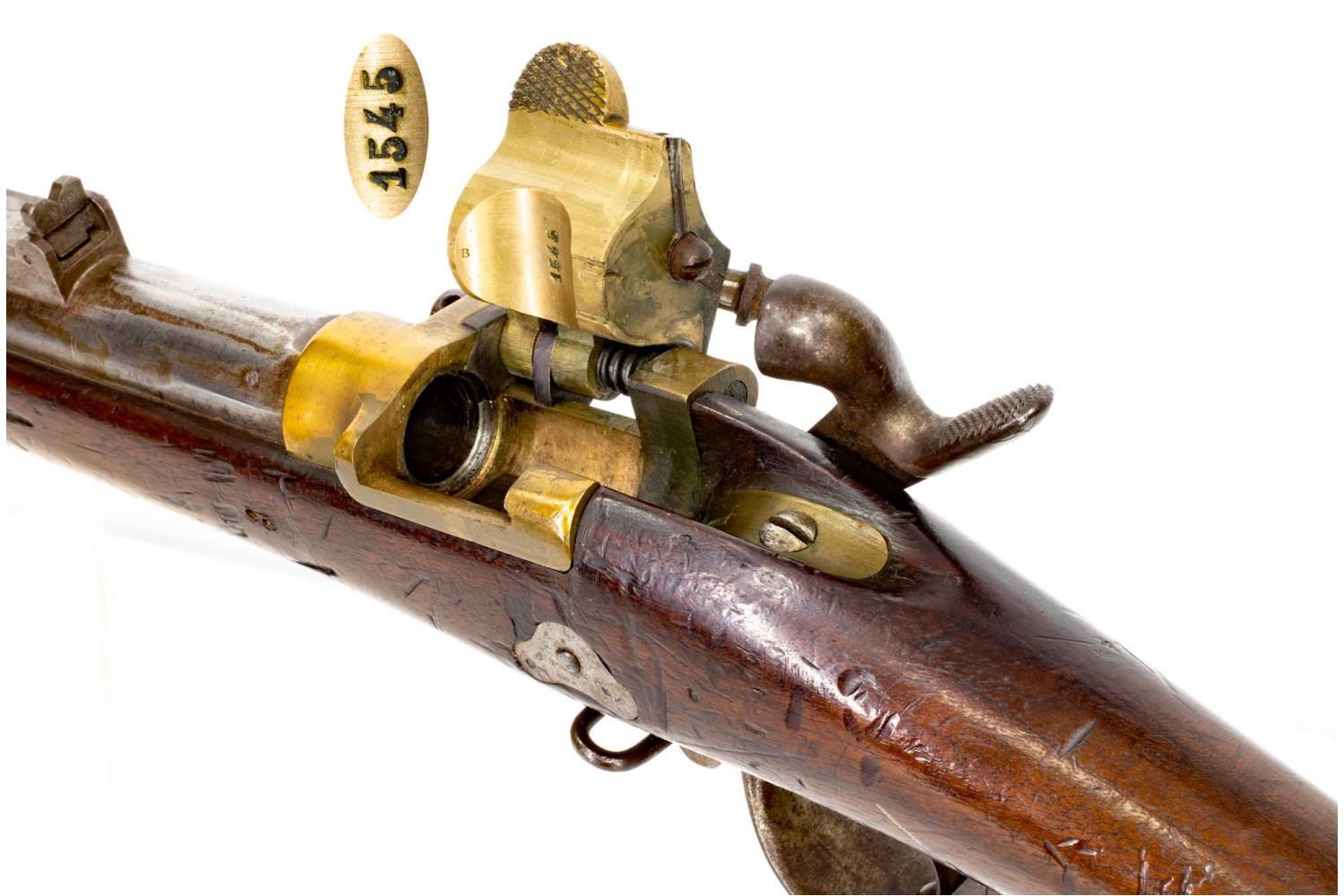

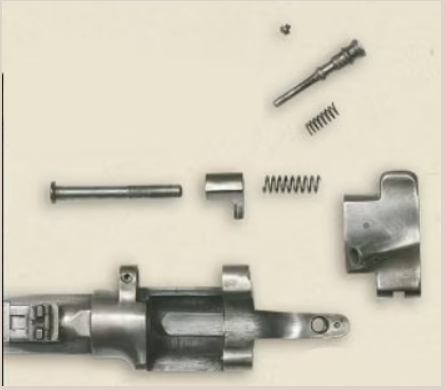

«Табакерочные»(фр. Tabatière)винтовки и карабины, Schneider-Tabatière — «переделочные» казнозарядные винтовки и карабины, состоявшие на вооружении во Франции во второй половине XIX века. Своим названием эти винтовки обязаны своему затвору, который для перезаряжания оружия открывался вбок на шарнире, подобно крышке табакерки Их система была в целом аналогична английской «переделочной» винтовке Снайдер-Энфилд, поэтому иногда эти винтовки также обозначают Снайдер-Шнейдер, по фирме-изготовителю. Переделка была поручена частной фирме, так как государственные оружейные заводы были полностью загружены производством винтовок Шаспо.

Хотя с чисто технической точки зрения эти винтовки и представляли собой более высокую ступень развития, чем штатная французская игольчатая винтовка Шасспо благодаря использованию патронов с металлической гильзой вместо бумажных, из-за сохранения крупного калибра (17,8 мм) по баллистике они сильно уступали системе Шасспо.  Поэтому «табакерочные» винтовки имели довольно ограниченное применение, как правило во «второй линии» и вспомогательных войсках. Однако во время франко-прусской войны около 358 000  «табакерочных» винтовок также было поставлено на фронт.

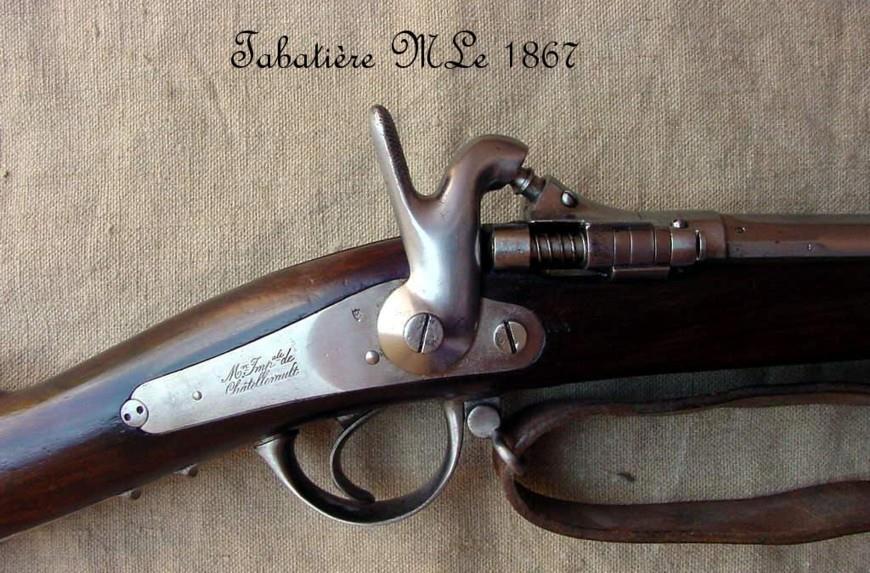

Пехотная винтовка M1853/67 (fusil d’infanterie Mle1867). Винтовка обр. 1853 года - основное переделанное оружие, которое в основном и использовалось для переделки табатьерок. По мере истощения запасов дульнозарядных винтовок M1853 французы стали искать винтовки для переделки в более старых запасах. Так появилась Пехотная винтовка Mle1822Tbis (fusil d’infanterie Mle1822T.bis/1867), базовой моделью, которой было гладкоствольное (впоследствии с нарезным стволом) ружье обр. 1822 года, являвшейся в свою очередь модификацией кремневого ружья обр. 1777 года.

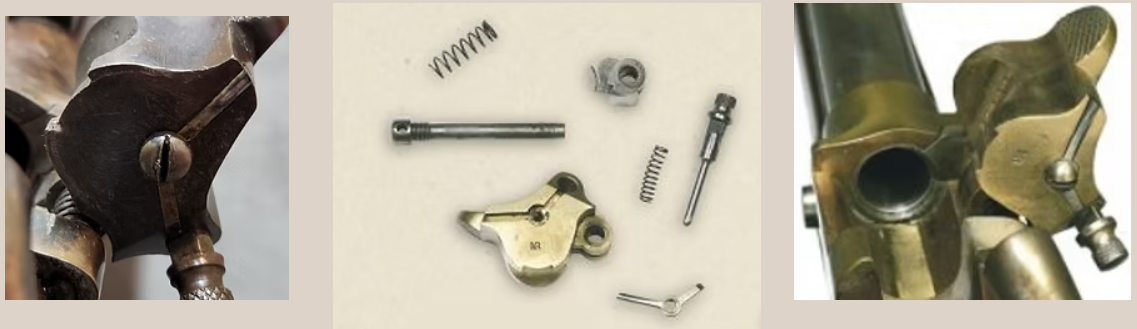

Ствольная коробка и затвор могли быть как стальные, так и бронзовые.

.

.

.

.

.

.

.

.

Выпускались следующие модификации :

Пехотная винтовка M1853/67:

Общая длина: 1422 мм (56 дюймов)

Вес без патронов: 4,45 кг (9,7 фунта)

Длина ствола: 958 мм (37,7 дюйма)

Нарезы: 4, концентрические

Целик: с разметкой до 600 м (655 ярдов)

Штык: Модел 1822 и Модел 1822 М.47

Драгунская винтовка M1853/67:

Общая длина: 1319 мм (52 дюйма)

Вес без патронов: 4 кг (8,8 фунта)

Длина ствола: 849 мм (33,4 дюйма)

Нарезы: 4 нареза, концентрические [подтверждено KD]

Целик: целик с разметкой до 600 м (655 ярдов)

Штык: Modèle 1822 и Modèle1822 M.47

M1859/67 Carabine de Chasseur:

Общая длина: 1262 (49,7 дюйма)

Вес без патронов: 4,5 кг (9,9 фунта)

Длина ствола: 795 мм (31,3 дюйма)

Нарезы: 4-канальные, концентрические [подтверждено KD]

Целик: Целик этой модели существенно отличается от прицелов винтовки и драгунской винтовки. Он более точно размечен в диапазоне от 100 до 1000 метров (1095 ярдов), и, что интересно, благодаря сочетанию прицельных приспособлений и чуть более мощного патрона эта укороченная винтовка была точнее пехотной или драгунской винтовки на больших дистанциях.

bayonet: Сабельный штык Modèle 1842 для укороченной винтовки

Mousqueton de Gendarmerie образца 1867 года:

Общая длина: 1150 мм (45,3 дюйма)

Вес без патронов: 3,400 кг (7,5 фунтов)

Длина ствола: 685 мм (26,9 дюйма)

Нарезы: Неизвестно, но предположительно 4-нарезные, концентрические

Целик: Оригинальный прицел дульнозарядной винтовки сохранился

Байонет: Modèle 1822 и Modèle1822 M.47

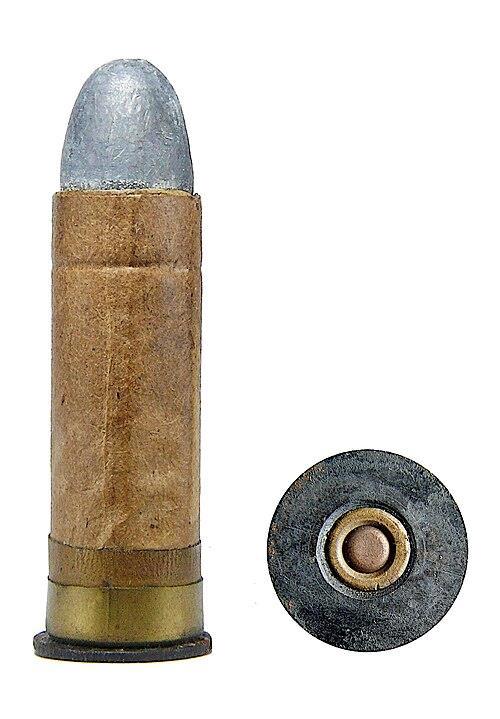

Патрон для винтовки «Табатье» калибра 17,8 мм.

18x35R Tabatière

17,7 French Tabatiere 1866 || 17,8-mm-Patrone des französischen Tabatière-Systeme || 18 mm Tabatière || 18 mm francouzský || 18x35R || 18x35R Tabatière Rifle Mod. 1867 || 18,5x35R Trabatiere || 18,6x34,5R Tabatière 1867 || CARTOUCHE 18 mm POUR FUSIL A TABATIERE || 17,5 мм Снайдер-Шнейдер.

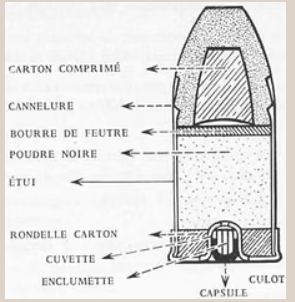

Гильза составная, с картонным корпусом и латунной цельнотянутой донной частью, внутрь которой был вставлен плотный рулон бумаги, в оси которого находилась втулка системы воспламенения (сходной с капсюлем «жевело» сохранившимся в охотничьих гладкоствольных боеприпасах). Последняя развальцовывалась снаружи донной части (как правило, в форме своеобразной ромашки). Пуля безоболочечная свинцовая с плоским носиком и обширным углублением в хвостовой части, которое заполнялось картоном или папье-маше. Между пулей и зарядом дымного пороха помещался войлочный или картонный пыж. Длина гильзы могла варьироваться в довольно широких пределах. Насколько известно, описываемый боеприпас выпускался только во Франции. В последствии патрон состоял из двух слоев тонкой спиральной латунной фольги, обернутых бумагой и прикрепленных к отдельной медной основе с ободком, как у английского патрона Снайдера.

Диаметр пули: 18,6 мм (0,73 дюйма)

Вес пули: 36 г

Диаметр горловины: 19,13 мм (0,753 дюйма)

Диаметр основания: 20,19 мм (0,795 дюйма)

Диаметр фланца: 22,89 мм (0,901 дюйма)

Длина гильзы: 35,56 мм (1,4 дюйма)

Общая длина: 49,28 мм (1,94 дюйма)

Масса пороха 4,5 г

Масса патрона 48 г

Начальная скорость: пули 320 м/с

Дульная энергия: пули 1843 Дж

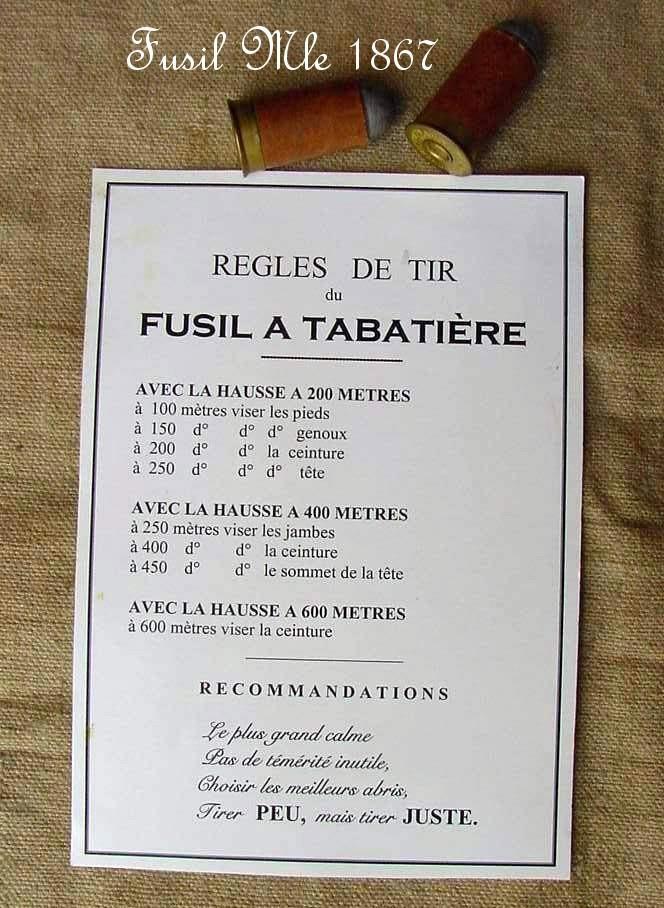

Таблица траекторий при стрельбе из 18-мм французской пехотной винтовки.

Перевод :

С установкой прицела на 200 метров целится :

- на 100 м в ступни ;

- на 150 м в колени ;

- на 200 м центр ;

- на 250 м в голову.

С установкой прицела на 400 м целится :

- на 250 м в ноги ;

- на 400 м в центр ;

- на 450 м в голову.

С установкой прицела на 600 м целится :

- на 600 метров в центр.

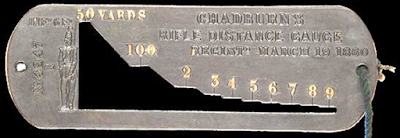

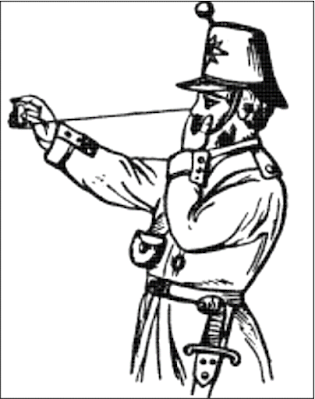

Полевой дальномер.

***

Я - фанат АИ. Естественно появились мысли по модернизации француженки. Почему именно француженки? Да потому, что на складах русской армии в середине 19 века хранилось свыше миллиона 7-лин. (17,8 мм) ружей.

АИ модернизация .

1. Затвор был длиной 5 см, его оттягивали назад для извлечения стрелянной гильза на 2 см. Дальше гильзу пригодилось вытаскивать пальцами. Поэтому затвор должен быть длиной не менее 12 см, чтобы простым движением откинутого вправо затвора можно было извлечь из ствола 70-мм стрелянную гильзу.

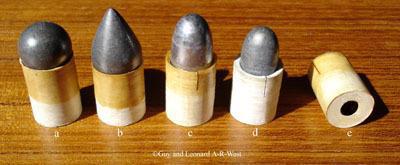

2. Боевая пуля должна быть подкалиберной по типу пули Бека обр. 1872 года для игольчатой винтовки Дрейзе.  12-мм пуля укладывалась в бумажный поддон, отлитый из бумажной массы в специальной форме.

12-мм пуля весила 21 грамм, что позволит повысить начальную скорость и облегчит патрон, а соответственно и носимый боекомплект. Подкалиберная пуля не свинцует ствол, и её можно изготавливать при дефиците свинца из чугуна, что еще облегчит патрон и повысит бронепробиваемость. Баллистика станет примерно равной винтовке Бердана то есть :

Дальность прямого выстрела 350 шагов (248 метров), то есть при прицеливании в середину роста человека на означенном расстоянии траектория пули не поднимается выше половины роста человека над линиею прицеливания.

Высота траектории полета пули :

- на 200 м - 0,34 м ;

- на 400 м - 1,73 м ;

- на 600 м - 4,72 м ...

Допустимая погрешность при определения дистанции стрельбы по пехоте :

- на 200 м - 244 м ;

- на 400 м - 91 м ...

3. Охотничья пуля может быть круглой, обернутой в пластырь. Такую пулю проще изготовить в домашних условиях, пластырь же защищает ствол от свинцевания и помогает подогнать под калибр винтовки неаккуратно изготовленную пулю.

4. Дробовой патрон . При конверсии военной винтовки в охотничий дробовик необходимо расточить патронник до 70 мм под дробовой патрон.

5. Длинный затвор позволит путем замены ствола перейти на 4-лин. винтовочный патрон с латунной гильзой бутылочной формы. Это быстро даст армии винтовку с хорошим боем, до полного перевооружения 4-лин. болтовой винтовкой.
