Ядро, картечь, шрапнель. Часть 5. Книпели и цепные ядра.

Появились в начале 17 века и применялись до 60-х гг 19 века.

Книппели.

Книппель — это снаряд, употреблявшийся для повреждения рангоута и такелажа парусных кораблей противника. Состоял из двух ядер или полуядер, соединенных между собой железным стержнем. Книппели, в целом, были малоэффективны, редко применялись и быстро вышли из употребления. Малоэффективность выражалась в непредсказуемой траектории полета снаряда и малой дальности, а также практически нулевой эффективности против деревянных элементов корабля, включая мачты. Чтобы книпель не царапал ствол, шток книпеля был закрыт двумя деревянными полуполеньями. Это позволяло при необходимости стрелять из пушки книпелями меньшего калибра.

Цепные ядра

Очень похожи на книппель, но соединялись не стержнем, а цепью, иногда довольно длинной (до 3-4 метров). Оба ядра заряжались в одно орудие: в некоторых источниках утверждается, что стреляли цепным ядром одновременно с двух орудий, но автору этой статьи это представляется невероятным, учитывая несовершенство артиллерии, когда разброс по времени выстрела двух орудий достигал нескольких секунд! Цепь длиной в 7 калибров весила примерно как ядро, соответственно два полуядра, соединенные цепью длиной в 7 калибров, будут весить как два ядра. Дальнобойность цепных ядер примерно в два раза меньше, чем при стрельбе ядром. Чтобы цепные ядра не царапали ствол, их укладывали в деревянную укупорку, как во время их появления картечь (см. ниже). Соответственно калибр цепных ядер был меньше калибра пушки, из которой ими стреляли. Например из 12-фн пушки стреляли цепными ядрами калибром 6-фн или 8-фн.

Назначение этого боеприпаса аналогично книппелю с той лишь разницей, что длинная цепь предполагала нанесение более серьезных повреждений или запутываний рангоута и такелажа. Цепные ядра были опасны для мачт, и не потому, что ломали мачты при попадании в них, при той меткости это почти невозможно, а потому, что рвали ванты, а уже ветер ломал незакрепленные мачты. Кроме того, цепные ядра применялись и против пехоты, вызывая довольно значительные потери ( при осаде Магдебурга в мае 1631, при Ватерлоо в 1814 г, при Геттисберге в 1863 г...). Цепные ядра появились в начале XVII века окончательно вышли из употребления к первой половине XIX века.

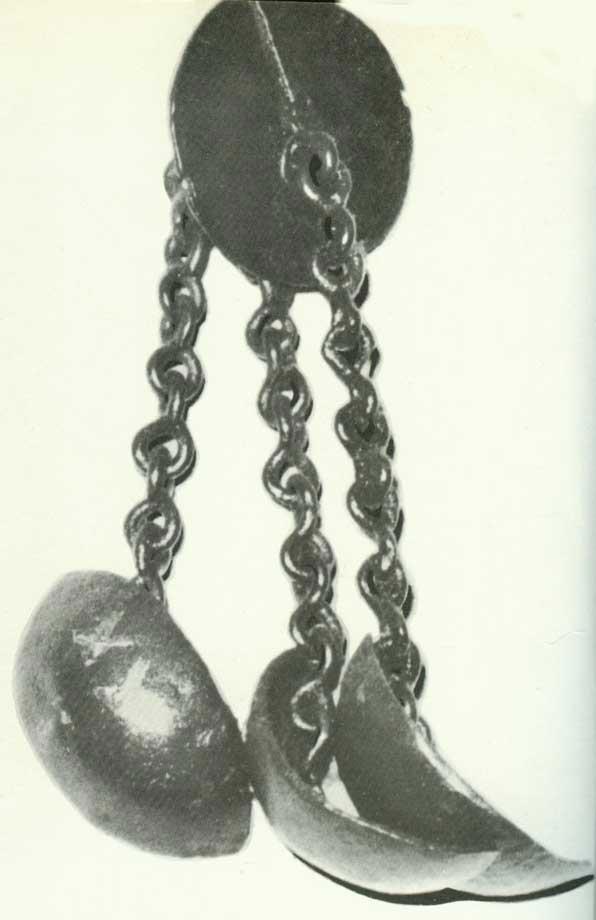

На фото цепные ядра с шведского корабля "Ваза",затонувшего в 1628 г.
