Ядро, картечь, шрапнель. Часть 7. Шрапнель.

В 1573 году главный канонир Сэмуэль Циммерман (Англия) предложил использовать свинцовую трубку с рассчитанным на определенную задержку запалом. Запал поджигался в момент выстрела; после чего, уже в воздухе, снаряд взрывался. Идея, тем не менее, не оказалась жизнеспособной, так как запал в то время пока горел не стабильно.

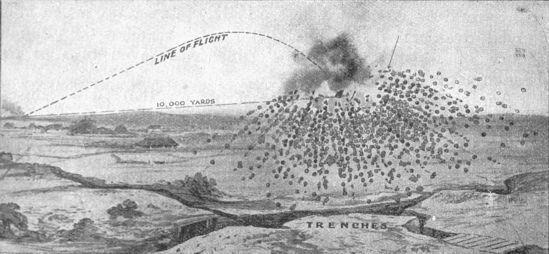

Но качество огнепроводного состава в запалах постепенно улучшалась, что позволило в 1784 г английскому артиллеристу Генри Шрапнелю усовершенствовать артиллерийскую гранату. Учитывая, что гранаты в полете было видно, он засек время полета на разные дистанции и стал подрезать деревянную трубку , чтобы граната взрывалась над целью. Для усиления осколочного действия корпус гранаты заполнялся свинцовыми ружейными пулями, а в промежутки засыпался порох.Такого заряда пороха хватало только чтобы корпус раскололся в воздухе. Пули по инерции летели вперед поражая противника.

Но на вооружение новый снаряд был принят в Англии только в 1804 г и сразу показал большую эффективность при стрельбе по ...полевым укреплениям и крепостям, выкашивая укрытых брустверами вражеских солдат градом осколков сверху.

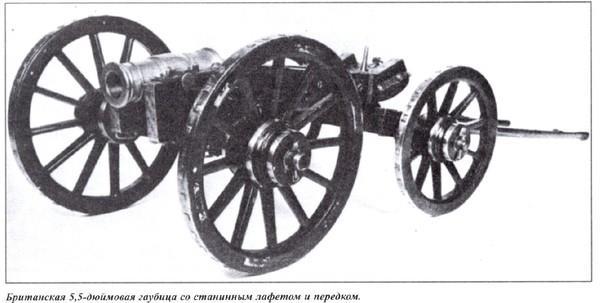

Генри Шрапнель получил пожизненную пенсию, а изобретенный им снаряд - его имя. С начала шрапнелью стреляли только из гаубиц. Корпуса не выдерживали давления в длинных пушечных стволах, да и чтобы положить побольше пуль нужен был калибр побольше, чем у полевых пушек.

Но гаубицы стреляли по крутой траектории, а стрелять крутой траекторией по атакующей пехоте или кавалерии сложно, учитывая несовершенство взрывателя. В начале 19 века металлурги освоили производство ковкого чугуна. Это позволило начать массовое производство шрапнели для полевых пушек начиная с 6-фн (А. Нилус описывает даже 3-фн (76 мм) шрапнель).

Потом начали устранять недостатки. При выстреле из пушек пули в шрапнели начинали смещаться и могла быть искра, а с ней разрыв снаряда в стволе. Чтобы этого не происходило засыпанные в корпус снаряда свинцовые пули заливали расплавленной серой. Когда сера застывала сверлом на малых оборотах ( сверлили коловоротом) высверливали в застывшей массе отверстие для пороха и трубки. Во время перевозки в него вставляли деревянную пробку на всю длину. Перед выстрелом пробку удаляли, засыпали вовнутрь порох, потом ножом подрезали на нужную длину деревянную трубку с медленно горящим составом и вставляли в снаряд. Трубка имела отметки на нужную дистанцию. Воспламенение трубки происходило при выстреле, когда пороховые газы прорывались между стенкой ствола и снарядом.

Для того чтобы трубка надежнее воспламеняла разрывной заряд На неё одевался маленький мешочек с небольшим количеством пороха.

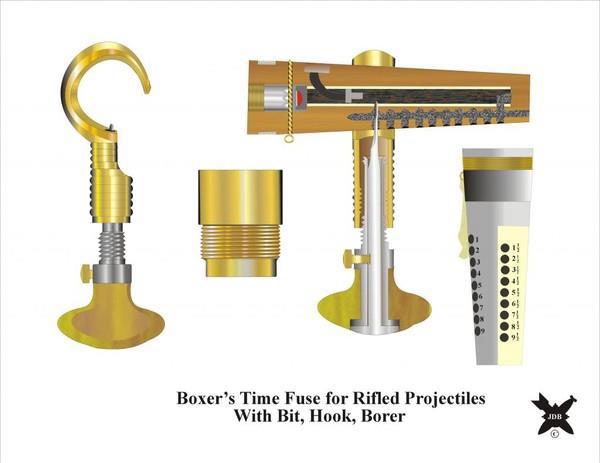

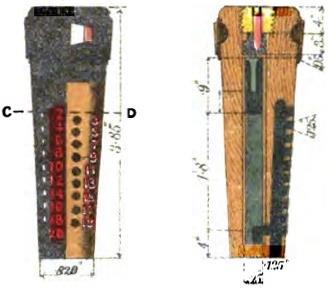

В 1850 г англичанин Боксер усовершенствовал трубку.

Теперь её надо было не обрезать, а прокалывать сбоку, чтобы получить взрыв на нужной дистанции.

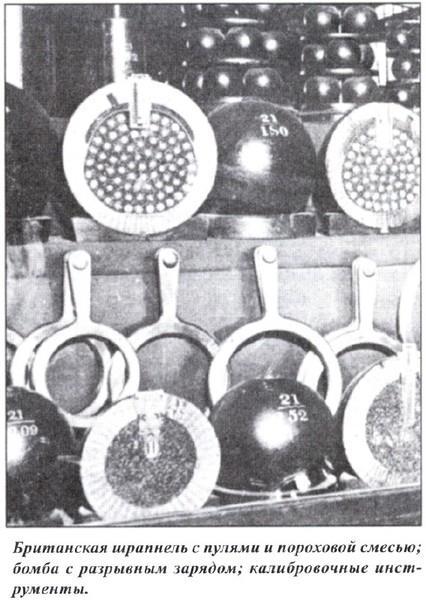

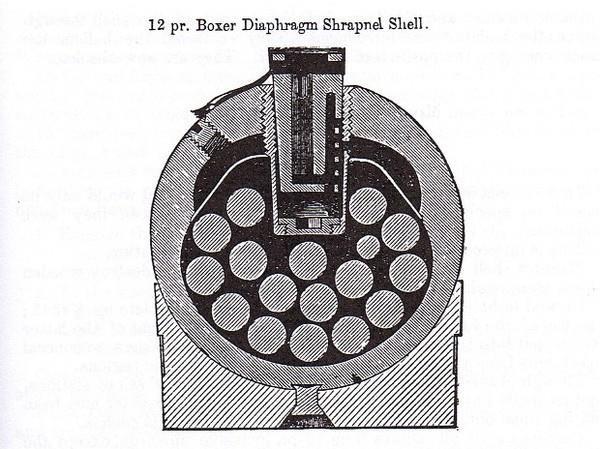

А также предложил отделить пули в корпусе от пороха изогнутой железной пластиной, которую вставляли в литейную форму перед отливкой корпуса шрапнели. Пули и порох( каждый в свою полость) засыпались через дополнительные боковые отверстия, которые закрывались заглушками.

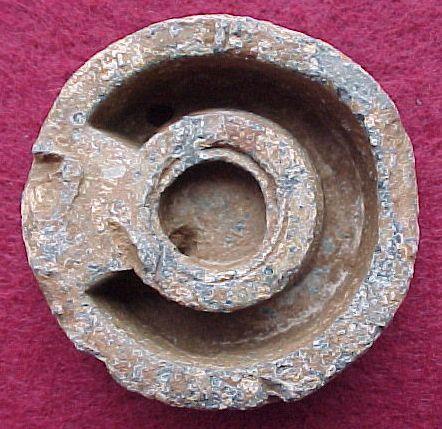

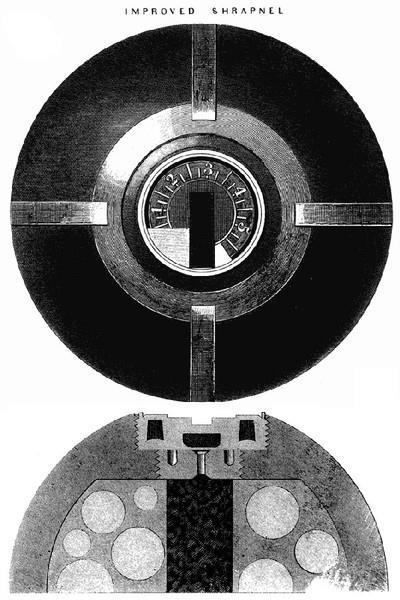

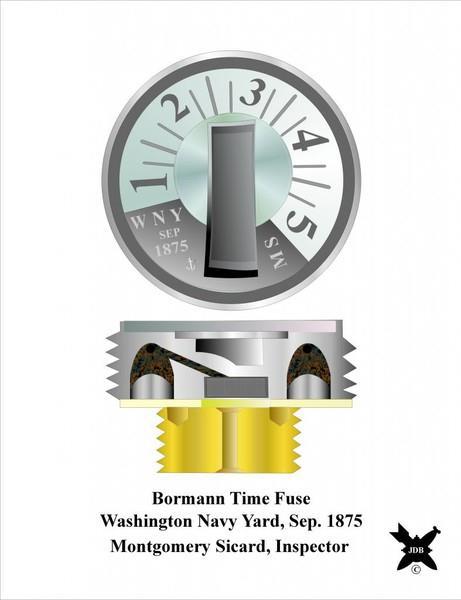

Но самый лучший взрыватель (трубку, хотя внешне это уже была не трубка, а скорее улитка) изобрел в 1852 году бельгиец Борман.

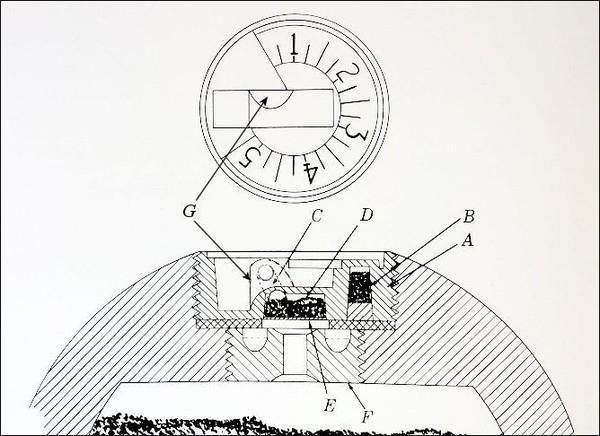

(Взрыватель изготовлен из свинца. А - корпус взрывателя, B - огнепроводный состав, время горения 5,5 секунд, D - поворот огнепроводного канала к центру, C - 0,5 секундный участок огнепроводного состава, соединенный с пороховой петардой, D - пороховая петарда, E - изолирующий кружек их тонкого свинца или бумаги с фольгой.)

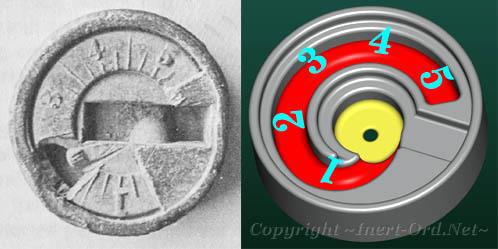

Перед выстрелом определяли расстояние до цели на глаз и пристрелочными выстрелами (обычно ядром). По таблице стрельбы определяли время подлета шрапнели. Потом шилом прокалывали взрыватель в месте соответствующем нужному времени ( время горения отмечено на взрывателе). Далее шрапнель соединенную с пороховым картузом (мешком) заряжали в пушку и стреляли. Пороховые газа прорвавшись между стенками ствола и шрапнелью поджигали медленногорящий огнепроводный состав во взрывателе в месте прокола. Огнепроводный состав начинал гореть причем сразу в обеих направлениях ( к "1" и к "5" ). Горение в сторону "5" упиралось в тупик, а горение в строну "1" доходило до пороховой петарды. Петарда взрывалась, пробивала изолирующий кружек (свинцовый, оловянный, бумажный) и поджигала разрывной заряд пороха в корпусе шрапнели. Разрывной заряд разрывает корпус снаряда и пули летят по инерции вперед и поражают врага.

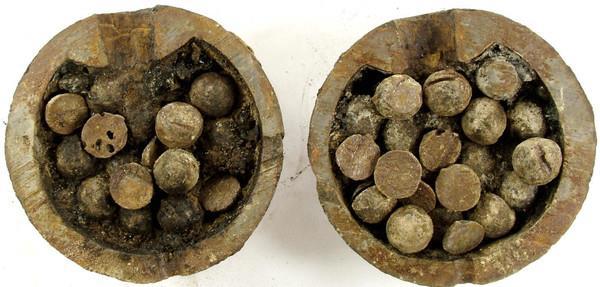

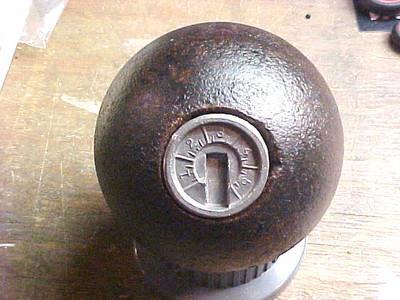

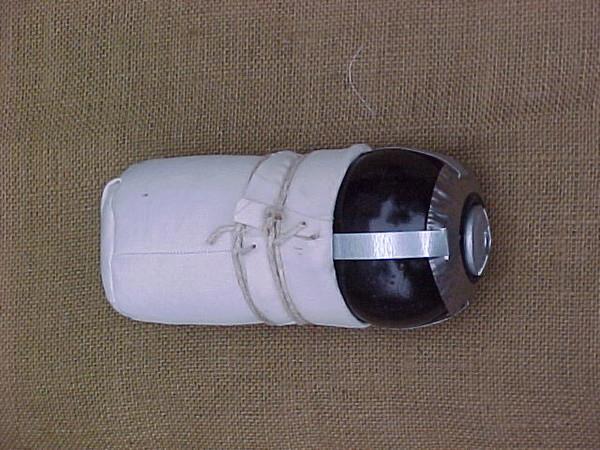

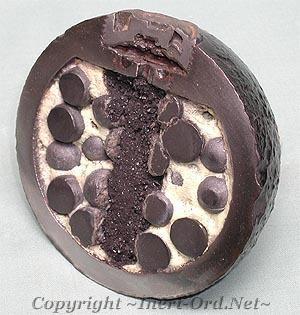

К началу гражданской войны в США шрапнель представляла собой шарообразный чугунный пустотелый корпус, внутри заполненный круглыми свинцовыми пулями, залитыми расплавленной серой ( или сосновой смолой, другой смолы тогда не было, при этом пули оборачивались в бумажки, как конфетки). Далее высверливался в пулях канал, который заполнялся порохом и ввинчивался взрыватель Бормана. Диафрагма не применялась. В корпусе 12-фн шрапнели было 55 пуль. Дальность стрельбы из 12-фн полевой пушки - 1,6 км по взрывателю. К шрапнели сзади двумя жестяными лентами крепился деревянный поддон, к поддону бечевкой холщовый картуз (мешочек) с порохом. Нилус пишет, что в 24-фн (152 мм) шрапнели было 208 пуль, в 12-фн (120 мм) - 96, в 9-фн (107 мм) - 76, в 6-фн(96 мм) - 50 и в 3-фн (76 мм) - 22 свинцовые пули.

С распространением шрапнели лучшим полевым орудием была признана 12-фн (120 мм) французская пушка-гаубица обр. 1853 года (Canon obusier de campagne de 12 modele 1853).  В американской армии этот тип орудий получил распространенное английское название «12-pounder Napoleon Model 1857».  За время гражданской войны 1861-65 гг Север произвел около 1100 орудий, Юг — около 600.

В сражении при Геттисберге 1863 г после короткой артиллерийской перестрелки генерал южан Роберт Ли послал в атаку дивизию Пикета. До позиций северян была 1 миля (1,6 км) по открытой ровной местности, северяне в ходе перестрелки хорошо пристреляли местность, и в атакующих южан полетела шрапнель...Артиллеристы севера, зная обычную скорость атаки, по часам определяли поправку дальности и били, били, били шрапнелью без промаха...Юг потерпел сокрушительное поражение..
