Свето-сигнальный прибор.

До появления радиосвязи широко применялся световой телеграф. Его называют гелиограф.

Гелиографом (сигнальным зеркалом) подаются сигналы-"солнечные зайчики" днем на расстояние до 65 км (максимально - до 295 км), ночью при яркой луне - до 15 км, а при использовании фонаря - на 5 км. Для передачи сообщений используется азбука Морзе. Скорость передачи - до 16 слов в минуту.

В ночное время аналогично работает свето-сигнальный прибор, состоящий из прожектора, оборудованного масляной аргандовой лампой с элементом накаливания, зеркальным отражателем, линзой Френеля и подвижными жалюзями, связанными с ключом передачи. Дальность действия - до 60 км.

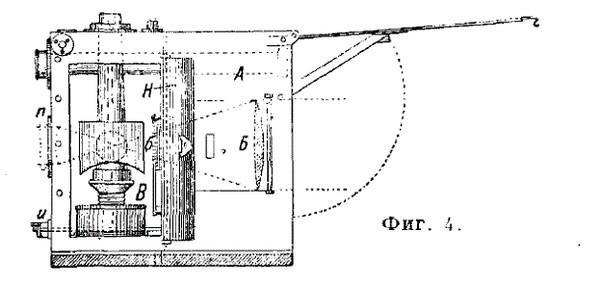

Масляная лампа "В" устанавливается в заднем отделении железного ящика. Лучи лампы отражаются небольшим рефлектором "п", проходят через окошечко перегородки "Н" и собираются в параллельный пучок линзой "Б". Окошечко перегородки закрывается заслонкой "б", к-рая открывается и закрывается особым ключом "и". Манипулируя этим ключом и посылают сигналы на приемную станцию. Для наводки лампы в верхнем левом углу помещается подзорная труба, ось которой параллельна пучку лучей, посылаемых лампой.

Масляную лампу (использовалось рапсовое масло) со временем заменила керосиновая, а потом к ней добавилась и карбидная, и наконец электрическая. Этот прибор независимо друг от друга изобрели француз Манжелен и англичанин Алдис. Поэтому в разных источниках он называется или лампой Манжелена или лампой Алдиса. Широкое распространение гелиограф и лампа Манжелена получили в 1870-е годы и применялись в вооруженных силах Великобритании до 1960-го года, а в ряде стран Азии и Латинской Америки до 1975 года , а может и дольше. Электрическая лампа Манжелена (Алдиса) применяется на флоте до сих пор.

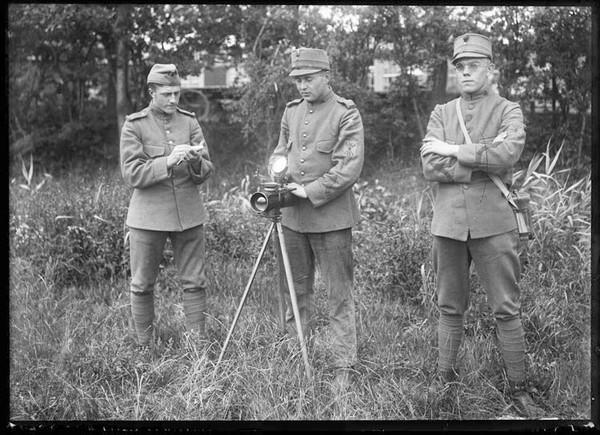

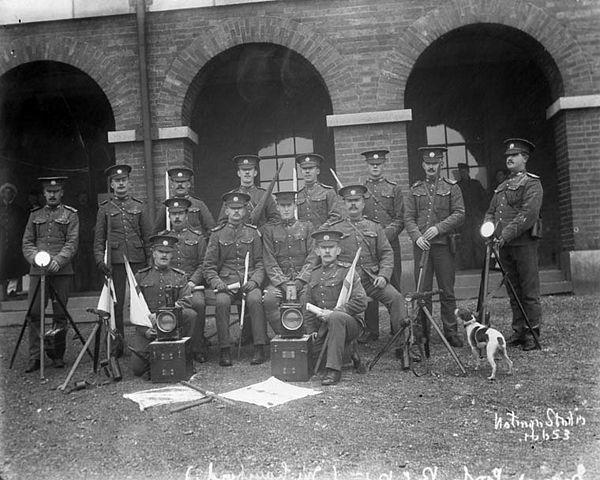

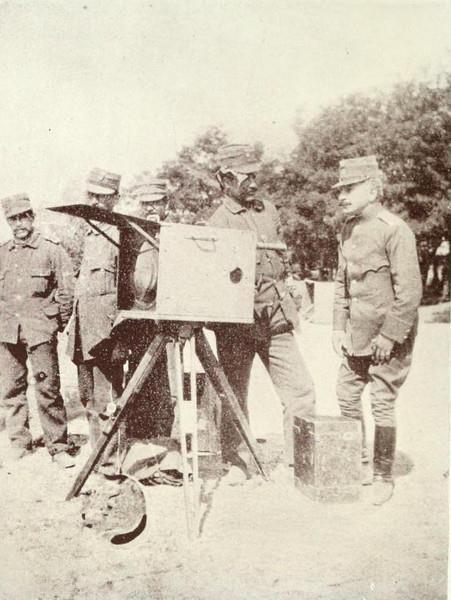

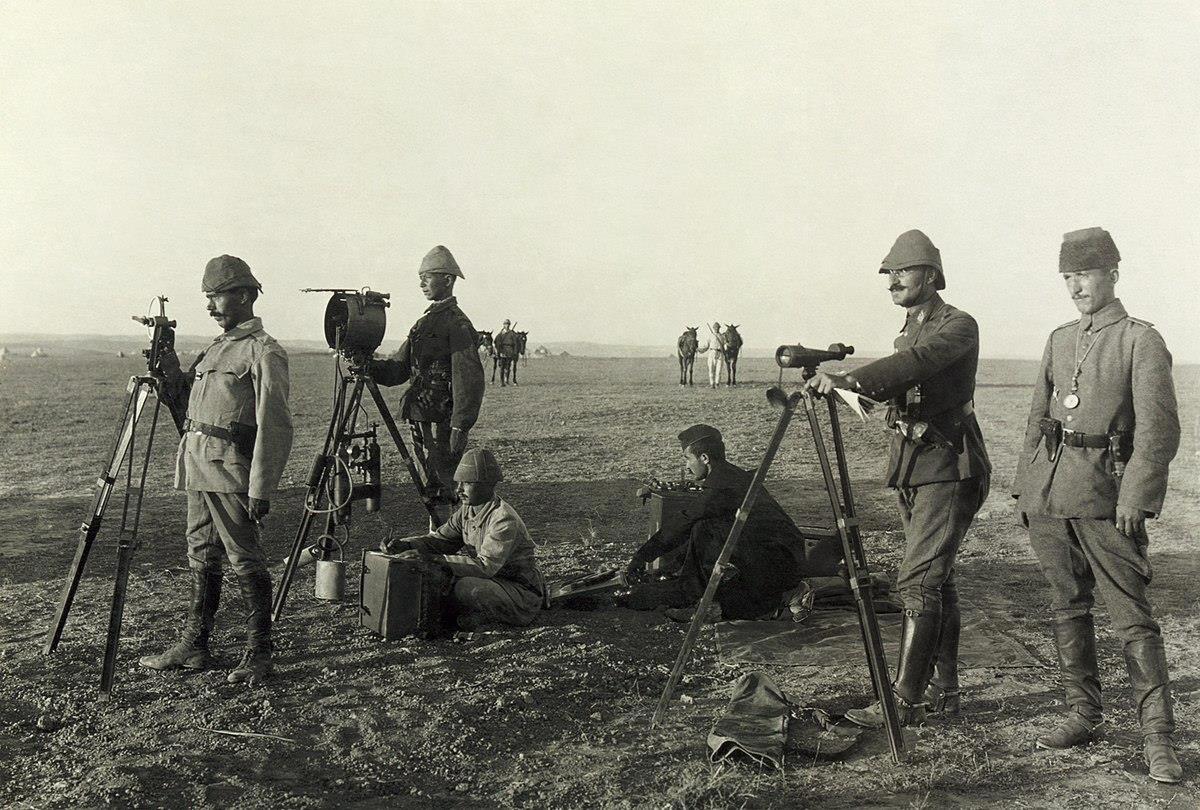

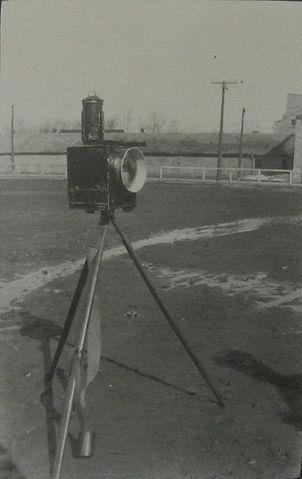

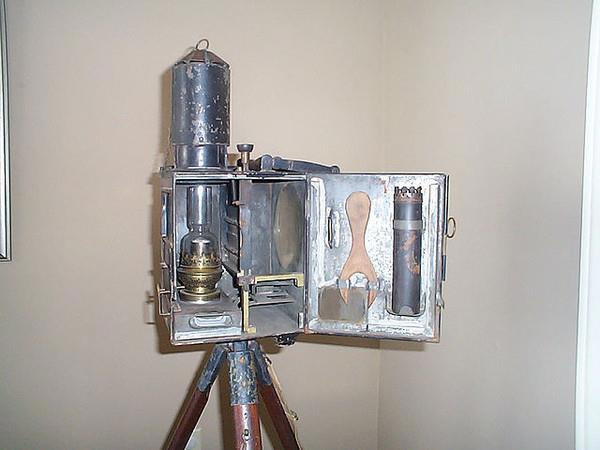

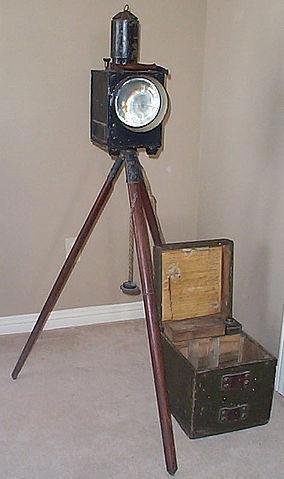

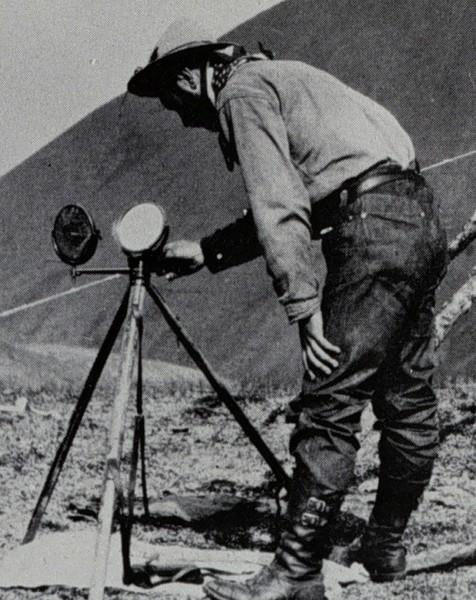

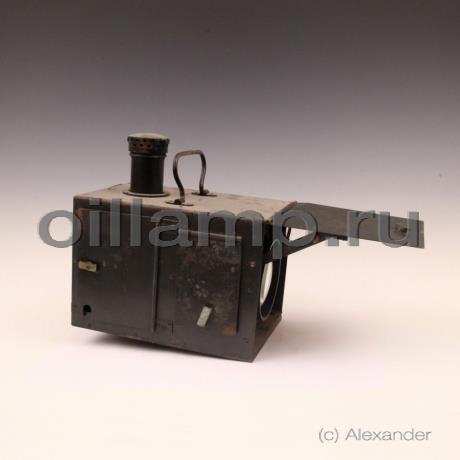

Ниже привожу фотографии гелиографов и ламп Манжелена.
