Гелиограф.
Автор: любой господи
Гелиограф ( греч. Ἥλιος — «солнце», и γραφειν — «писать»; анг. — Heliograph, нем. — Heliograf) оптический (солнечный) телеграф, устройство связи, предназначенное для отправки сообщений азбукой Морзе, отражённым, с помощью зеркал, солнечным светом. Вспышки света создавались поворотными зеркалами, или прерыванием луча света затвором. Управление вспышками осуществлялось с помощью ключа, аналогичному телеграфному.
Дальность связи превышала 50 км (зависела от диаметра/размера зеркал). Рекорд дальности связи посредством гелиографа был поставлен в США в 1894 году (расстояние между точками передачи и приёма 295 километров, обе располагались на горных вершинах).

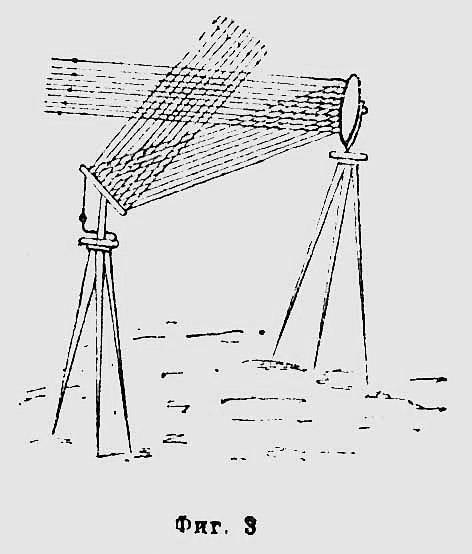

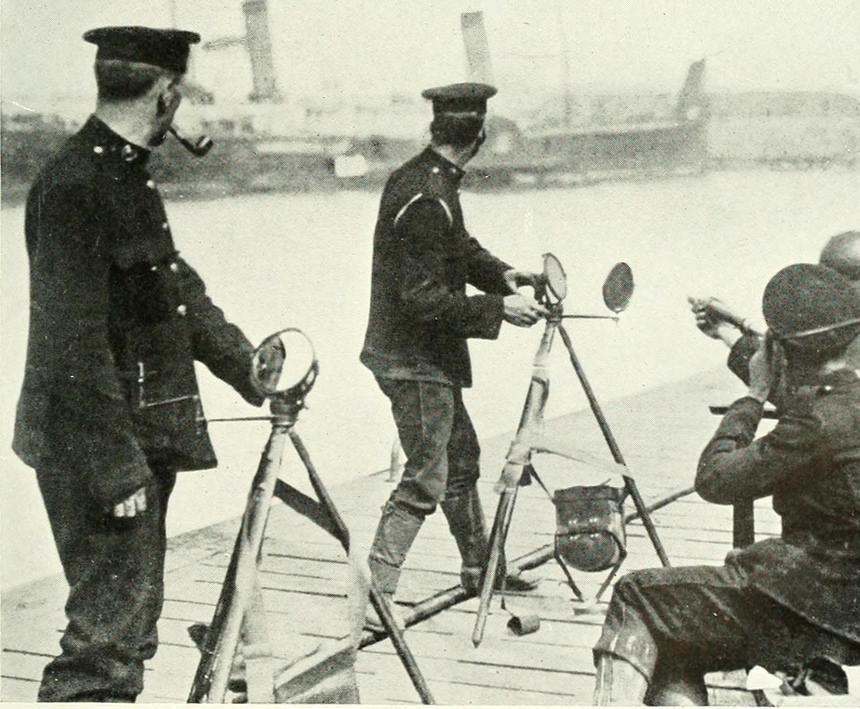

Двухзеркальные гелиографы позволяли производить передачу, даже если солнце находилось позади передатчика, могут работать не только солнечным, но и лунным светом, ночью, но не далее 15 км, а также другими искусственными источниками света (лампами) до 5 км.

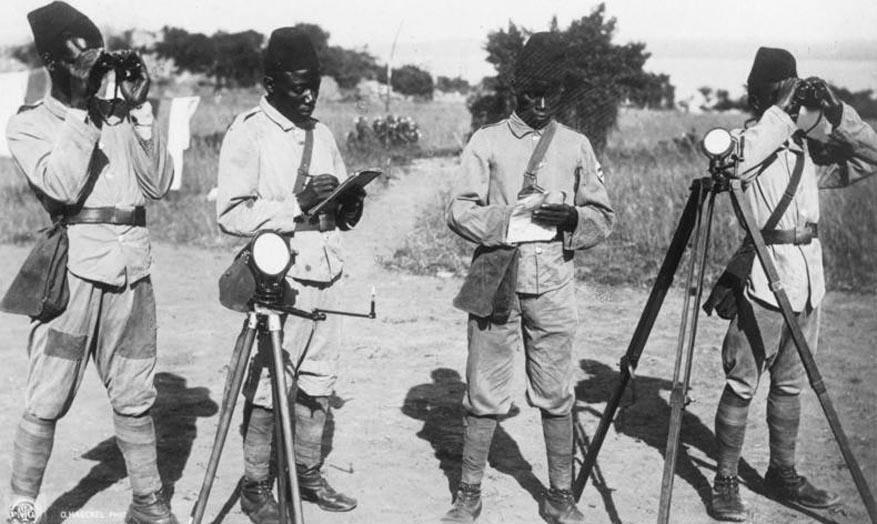

Прибор широко применялся в конце 19 и начале 20 веков, а в британской и австралийских армиях вплоть до 1960-ых.
Первое письменное упоминание об использовании гелиографа встречается в работе Ксенофонта Элленика 405 года до н.э., в которой описано, что древние греки использовали полированные щиты для обозначения битвы. Непопулярный римский правитель Тиберий использовал гелиограф, чтобы управлять империей со своей виллы на острове Капри, отправляя приказы каждый день на материк, расположенный в 8 км.
Прототипом гелиографа являлся гелиотроп немецкого профессора Карла Фридриха Гаусса (Carl Friedrich Gauss), изобретённый в 1810 году. Луч света, создаваемый устройством, служил в качестве маркера для геодезических работ.

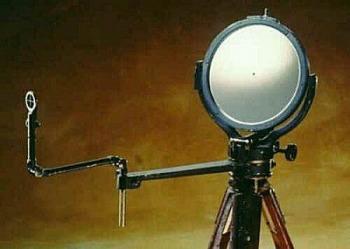

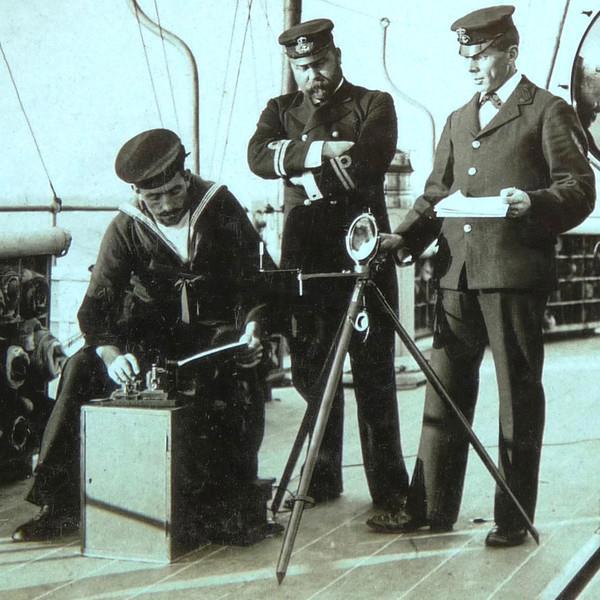

В 1870-ых, Генри Кристофер Манс (Sir Henry Christopher Mance, 1840–1926), на основе гелиотропа, разработал первый гелиограф. Простой, легкопереносимый, не требующий питания и эффективный инструмент Манса, был важной частью военной связи на протяжении более 60 лет. Гелиограф был самым мощным и часто единственным средством связи в эпоху, предшествующую радио.

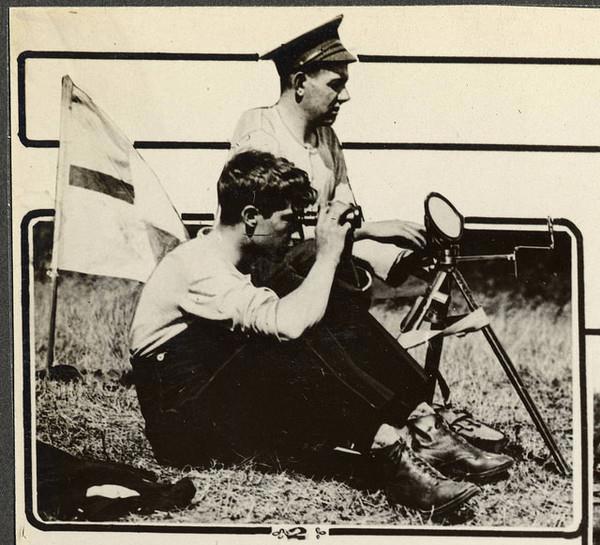

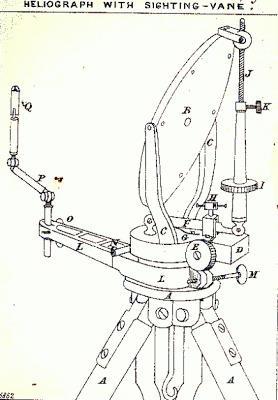

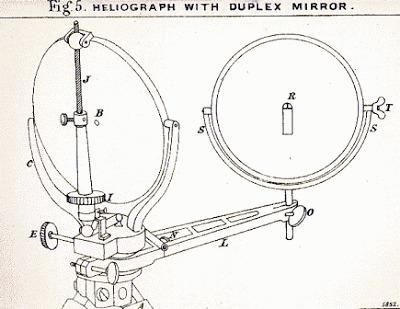

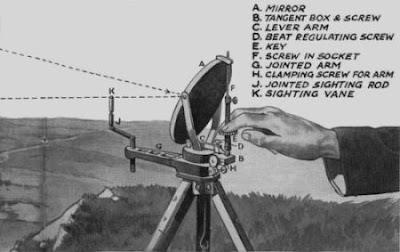

УСТРОЙСТВО:
А. Тренога
B. Сигнальное зеркало
C. U-образная рама
D. Тангента ключа
E. Винт тангенты ключа
F. Коромысло ключа
G. Пружина ключа
H. Регулировочный винт зазора ключа
I. Рукоятка ключа
J. Вертикальный регулировочный стержень в гнезде
K. Винт для фиксации стержня
L. Стрела (плечо) в сборе
N. Шарнир
O. Винт для фиксации
P. Сочленённые стержни прицела
Q. Прицел
В Русской Императорской армии гелиограф был принят в 1880 году. В начале XX века использовались гелиографы трех типов. Наиболее распространенным были полевой гелиограф с одной треногой образца 1906 года. Рабочее и вспомогательное зеркало, прицел и рычаг для переноски аппарата укладывались в чемодан из кожи. Использовался также полевой гелиограф с двумя треногами. Опоры при укладке вдвигались одна в другую и переносились на плечевом ремне. Зеркала, прицел и поворотная коробка укладывались в ящик с откидной крышкой и передней стенкой. Крепостной гелиограф отличался от полевого с двумя треногами лишь размерами и второстепенными деталями.

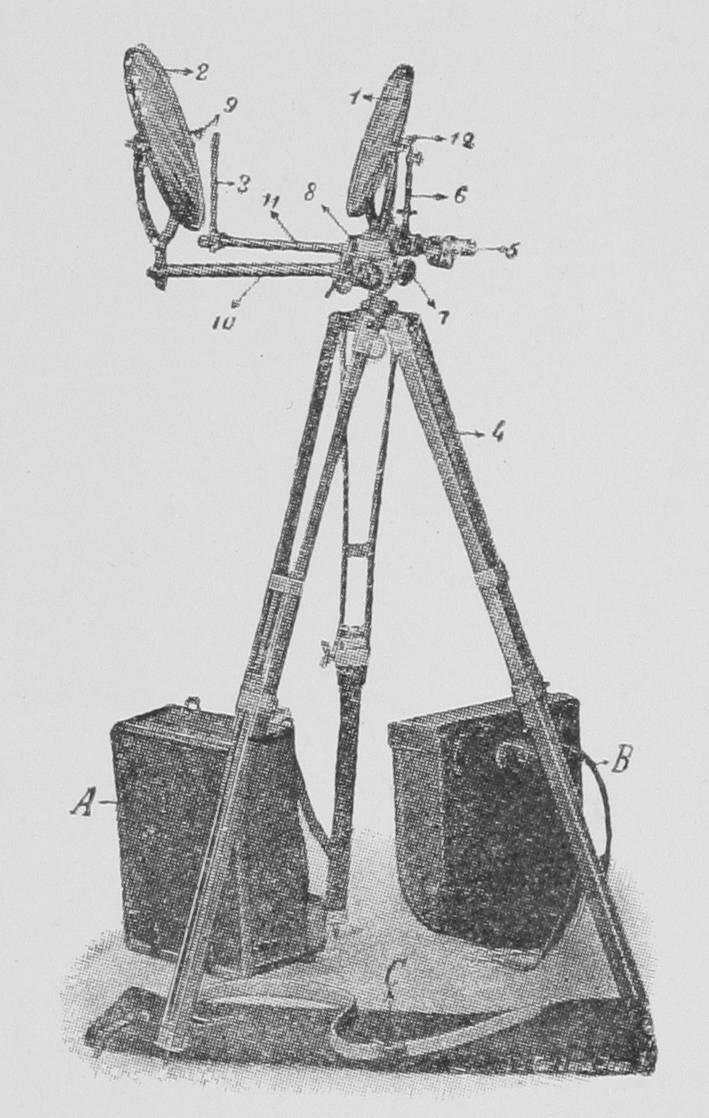

Полевой гелиограф обр. 1906 года с одной треногой.
На одной треноге размещалось рабочее и вспомогательное зеркало (оба диаметром 5 дюймов (127 мм) , прицел и рычаг. Вес Гелиографа около 15 фунтов.

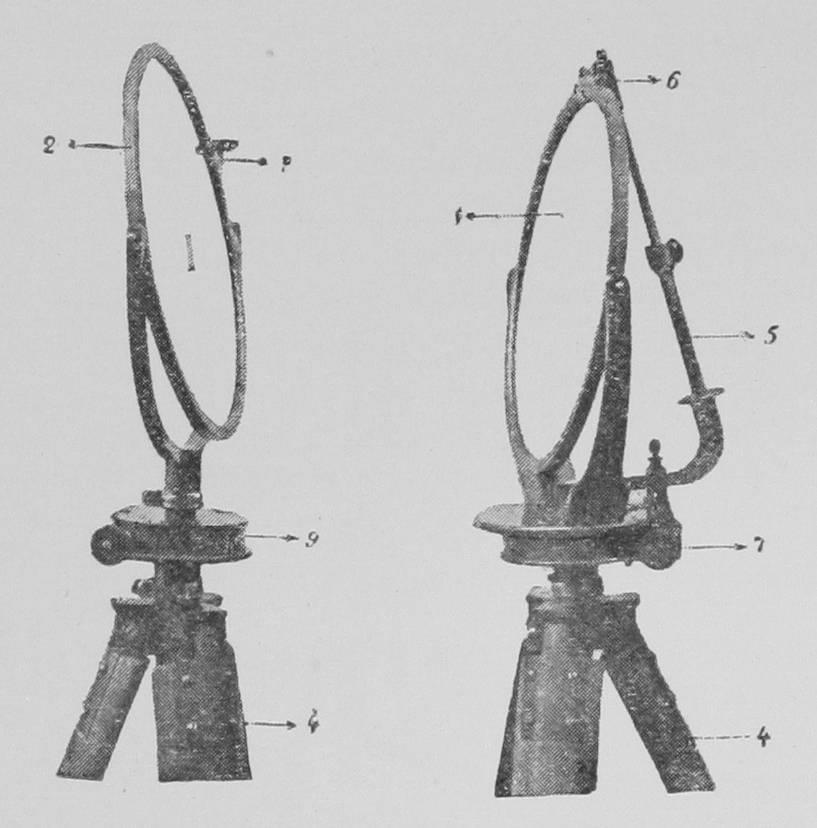

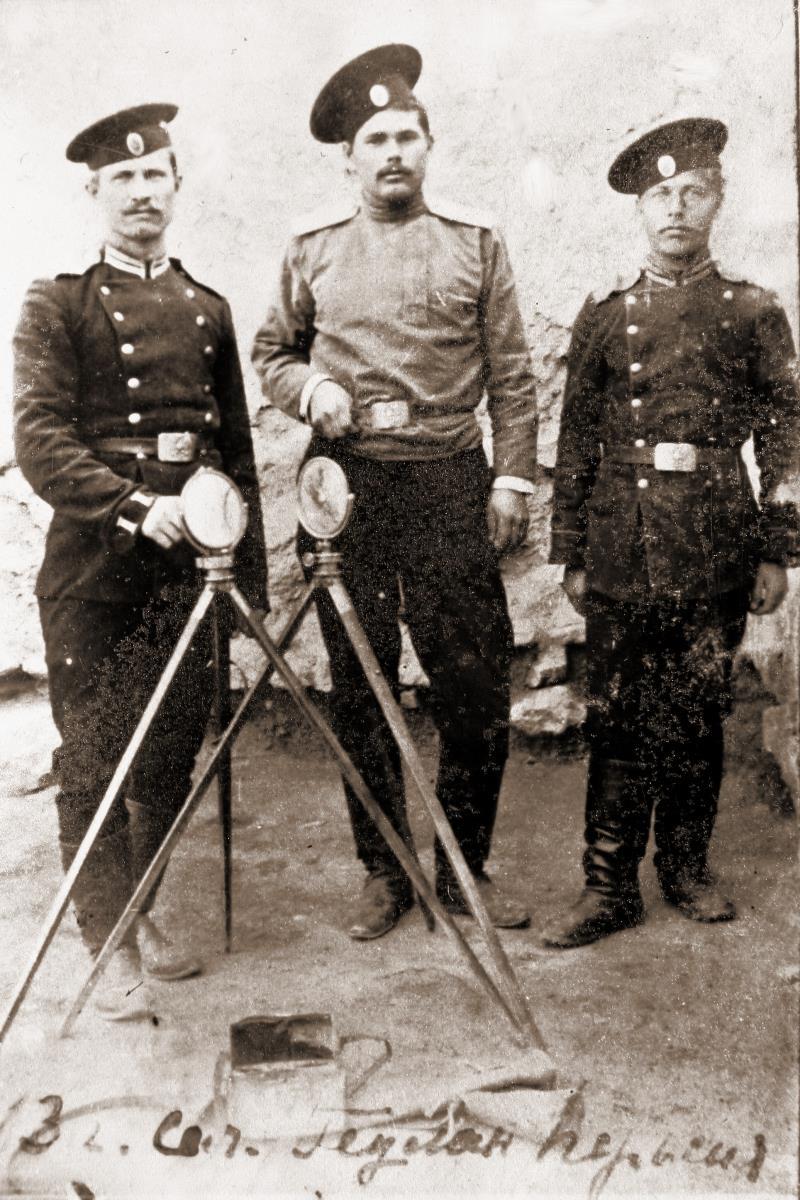

Полевой гелиограф с двумя треногами обр. 1880 года.
Отличался от полевого обр. 1906 года тем, что рабочее и вспомогательное зеркала (оба диаметром 5 дюймов) располагались на разных треногах. Треноги при укладке вдвигаются одна в другую и переносятся на плечевом ремне. Вес 20 фунтов.
Крепостной Гелиограф обр. 1880 года отличается от полевого с двумя треногами лишь размерами и второстепенными деталями. Диаметр рабочего и вспомогательного зеркал 10 дм. Вес 1 пд. 10 фн.
При средних погодных условиях для средней полосы России дальность работы полевого гелиографа составляла 25 верст, а крепостного — 45 верст. На юге дальность значительно превосходила указанные нормы и иногда доходила до 100 верст.

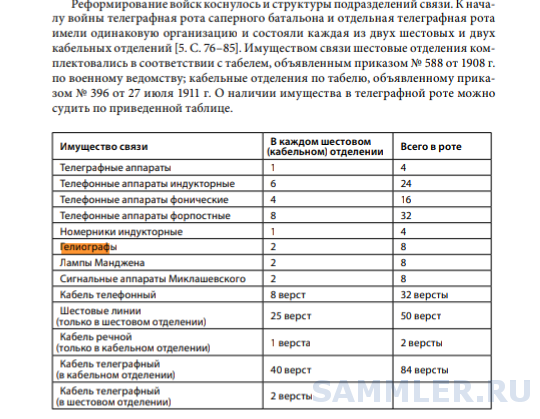

В ходе войны с Японией в Русской Императорской армии находилось 548 гелиографов.
Они активно применялись на театре военных действий. По мере развития средств связи в войска поступала новая техника. Тем не менее, в отдельных подразделениях гелиографы использовались и во время Первой мировой войны. Непосредственно перед ее началом кавалерийские полки Императорской армии всё ещё обучались гелиографной связи, чтобы повысить эффективность своих разведывательных и дозорных функций. Во время Гражданской войны в России части и соединения Красной Армии использовали серию гелиографических станций в разведке. В Средней Азии в ходе борьбы с басмаческим движением гелиографы применялись даже во второй половине 1920-х годов, однако затем их сняли с вооружения.
