Неизвестный "Гочкис".

Автор: любой господи

Очень увлекаюсь жанром "Попаданцы" и "Альтернативная история". Почему ? Люблю раскладывать комбинации. Это что-то вроде пасьянса. Моделирования из имеющихся исходных данных, правда с огромным "роялем" в виде послезнания. Очень увлекательно, затягивает как наркотик.

Одна из точек бифуркации - русско-японская война. Один из рычагов воздействия на историю - пулемет. Причем война с японцами - лишь начало, к критическому моменту подвела первая мировая. И на поле боя господствует пулемет. Точку поставила гражданская война в России. И в ней пулемет сыграл большую роль.

Прочитав ряд очень хороших романов на эту тему, заметил общую тенденцию - авторы делают ставку на пулеметы "Максим" и "Мадсен". А почему не "Гочкис" ?

Начнём мы, пожалуй, с напоминания о том, что капитан Одколек со своим пулеметом оказался в ситуации, с которой изобретателю приходится сталкиваться далеко не всегда. То есть он совершенно бессознательно оказался именно там и именно тогда, когда возник спрос именно на тот тип оружия, который он привёз с собой.

Компания «Гочкис» отказалась производить пулемет Одколека на основе роялти, но предложила сразу купить патент, чтобы использовать саму идею такого оружия, и не просто использовать, а монополизировать её на какое-то время. Изобретатель согласился на это, приняв единовременную выплату за передачу компании всех прав на свою разработку.

В итоге работы инженеров компании получился пулемет, стреляющий 8-мм патронами от винтовки Лебеля, в котором использовался газовый двигатель с возвратно-поступательным движением поршня вместо качающегося рычага, как в пулемете Кольта-Браунинга.

Первый пулемет был испытан на заводе в Сен-Дени Винцентом Бенетом уже в 1895 году. И хотя его технические характеристики оказались даже лучше, чем ожидалось, тяжёлый ствол имел тенденцию к перегреванию, в результате которого даже после небольшого количества выстрелов все нарезы в стволе оказались стёрты.

Живой ум Бенета быстро нашёл решение этой проблемы. Он понял, что требуется масса металла у казённой части ствола, чтобы поглощать наибольшее количество тепла именно там, где его больше всего выделялось. Но вместо того, чтобы делать рёбра для охлаждения на самом стволе (что, вне всякого сомнения, увеличило бы его вес), он в критических местах нагрева надел на него кольца из латуни. Веса они добавили немного, зато дали более чем в десять раз большую излучающую поверхность для воздушного охлаждения. Этот радиатор стал своего рода визитной карточкой этого пулемета, заметной даже на большом расстоянии.

В итоге получился надёжный работоспособный пулемет, не требовавший воды для охлаждения, с переменным темпом стрельбы от 100 до 500-600 выстрелов в минуту.

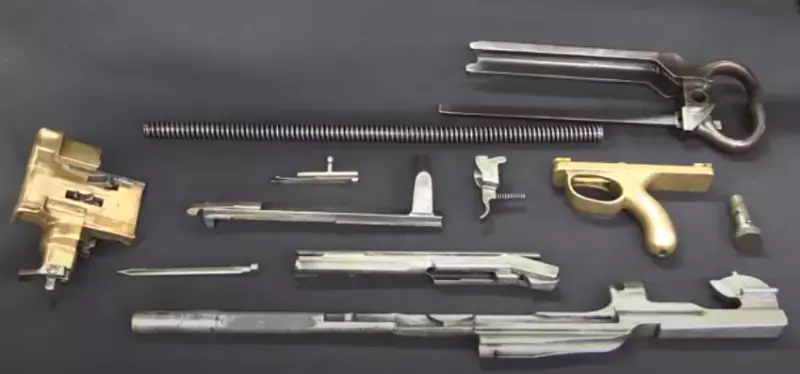

Конструкция пулемета состояла всего из 38 деталей, не считая прицельных приспособлений, причём соединение деталей посредством винтов не предусматривалось. За исключением ствола и газоотводной трубки, пулемет можно было полностью разобрать и собрать без инструментов, особый ключ необходим только для этих двух частей.

Пулемет ДП состоял из 68 деталей (без магазина), из которых 4 винтовые пружины и 10 винтов (для сравнения – количество деталей германского ручного пулемета Дрейзе равнялось 96, американского «Браунинг» BAR обр. 1922 года – 125, чешского ZB-26 – 143), "Максима" - 282, «Мадсен» 98 деталей. Доработанный пулемет "Гочкис" (за исключением треноги) состоит всего из 32 деталей, включая четыре спиральные пружины, и вообще без винтов или штифтов (по другим источникам 86 деталей). Все части пулемета сконструированы таким образом, что их невозможно неправильно собрать.

Механизм действия был наипростейший и сегодня известен всякому: при выстреле, как только пуля проходит отверстие в нижней части ствола, пороховые газы поступают в газоотводную трубку и отбрасывают длинный поршень назад. Когда поршень откатывается на заданное расстояние, выпускное отверстие открывается, позволяя газам выйти наружу, а поршень удерживается в заднем положении при помощи шептала. Когда оно отпускается, поршень отбрасывается боевой пружиной вперёд в исходное положение. Поршень входит в зацепление с затвором, который чем-то похож на затвор винтовки Ли. Словом, выполняет функцию руки солдата при работе с затвором прямого движения у винтовки. Кстати, затвор не проворачивается и в момент выстрела с казённой частью не сцепляется, а лишь упирается в донышко гильзы. Но... сдвинуть его назад она не в состоянии, поскольку в задней части поршня находится Г-образный выступ, упирающийся в подвижную часть затвора. Именно перекосом задней части затвора и осуществлялось запирание на этом пулемете.

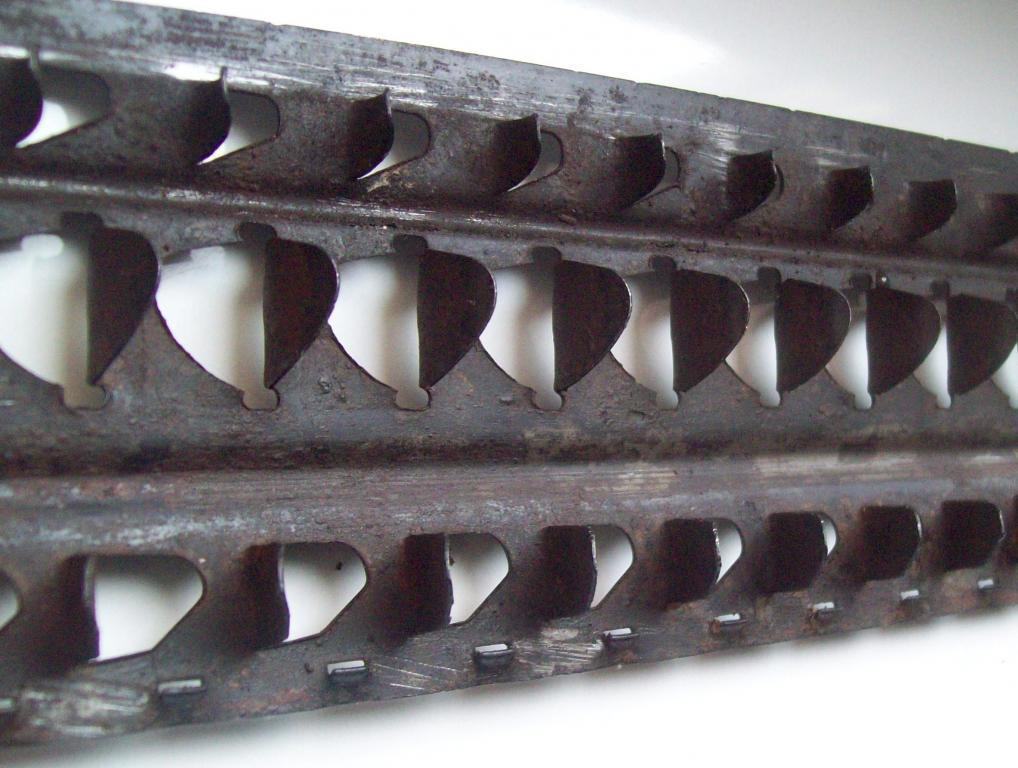

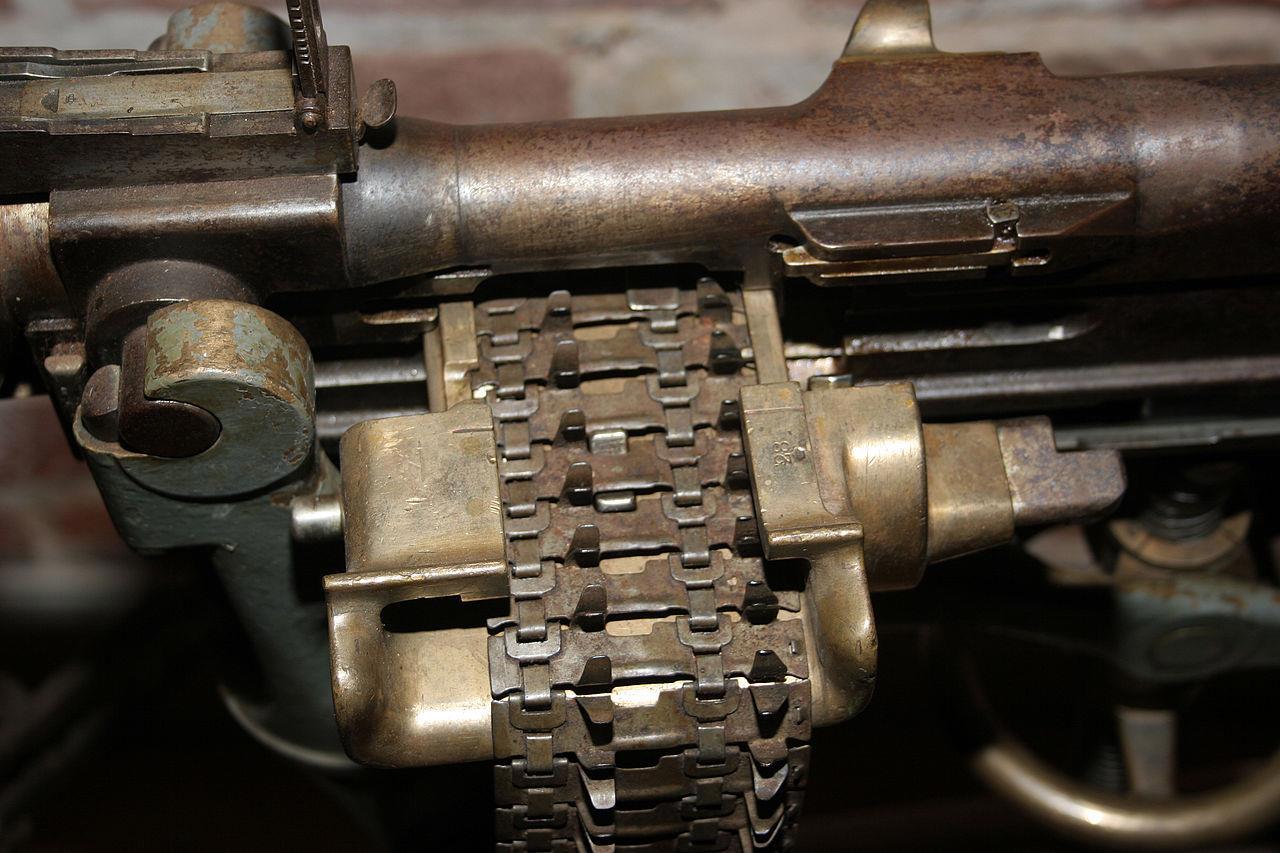

Питание пулемета происходило из достаточно жёстких металлических обойм на 24-30 патронов. Механизм подачи состоит из прямозубого колеса, входящего в зацепление с кулачками, прорезанными в поршне, и отверстиями, выполненными в обойме. Обоймы сконструированы таким образом, что могут сцепляться друг с другом, поэтому можно вести огонь без необходимости взводить курок вручную всякий раз после отстрела очередной обоймы.

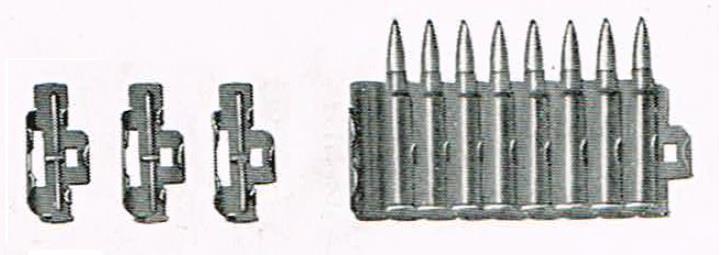

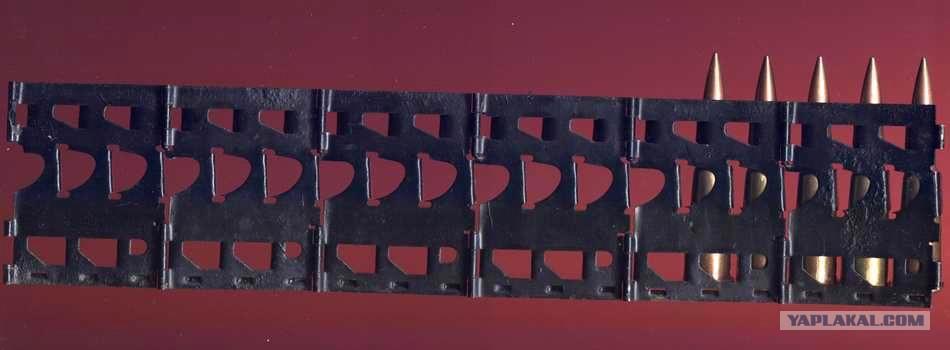

Впоследствии французы сконструировали и начали выпуск металлический звеньевой ленты на 249 патронов, в которой в каждом звене было по 3 патрона.

Собственно 3-патронные звенья французы ввели не из особенностей конструкции пулемета, а потому что такая лента была дешевле в производстве.

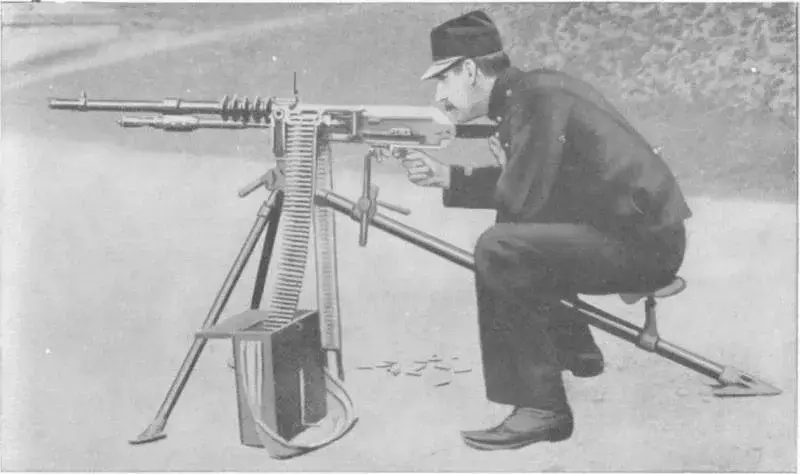

Пулемет образца 1903 года. Первый «Гочкис» с ленточным питанием.

Бельгийцы, принявшие на вооружение "Гочкис", заряжали его привычной нам гибкой лентой на 250 патронов со звеном на один патрон.

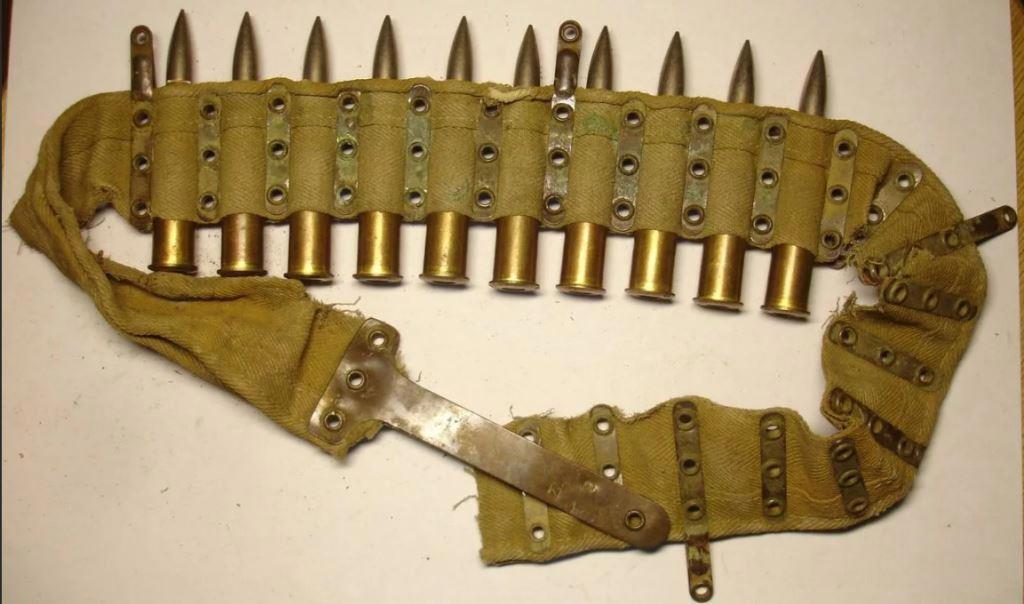

Британцы для стрельбы из "Гочкисов собственного производства применяли матерчатую ленту с металлическими разграничителями, как к "Максиму" (модель Мк I «Гочкис» ). Россия приобрела 540 ружей-пулеметов «Гочкис» 1909 года, в целом поставку закончили в январе 1917 года. В Россию к «Гочкису» высылали матерчатые ленты -https://topwar.ru/13706-ruchnoy-pulemet-gochkis.html

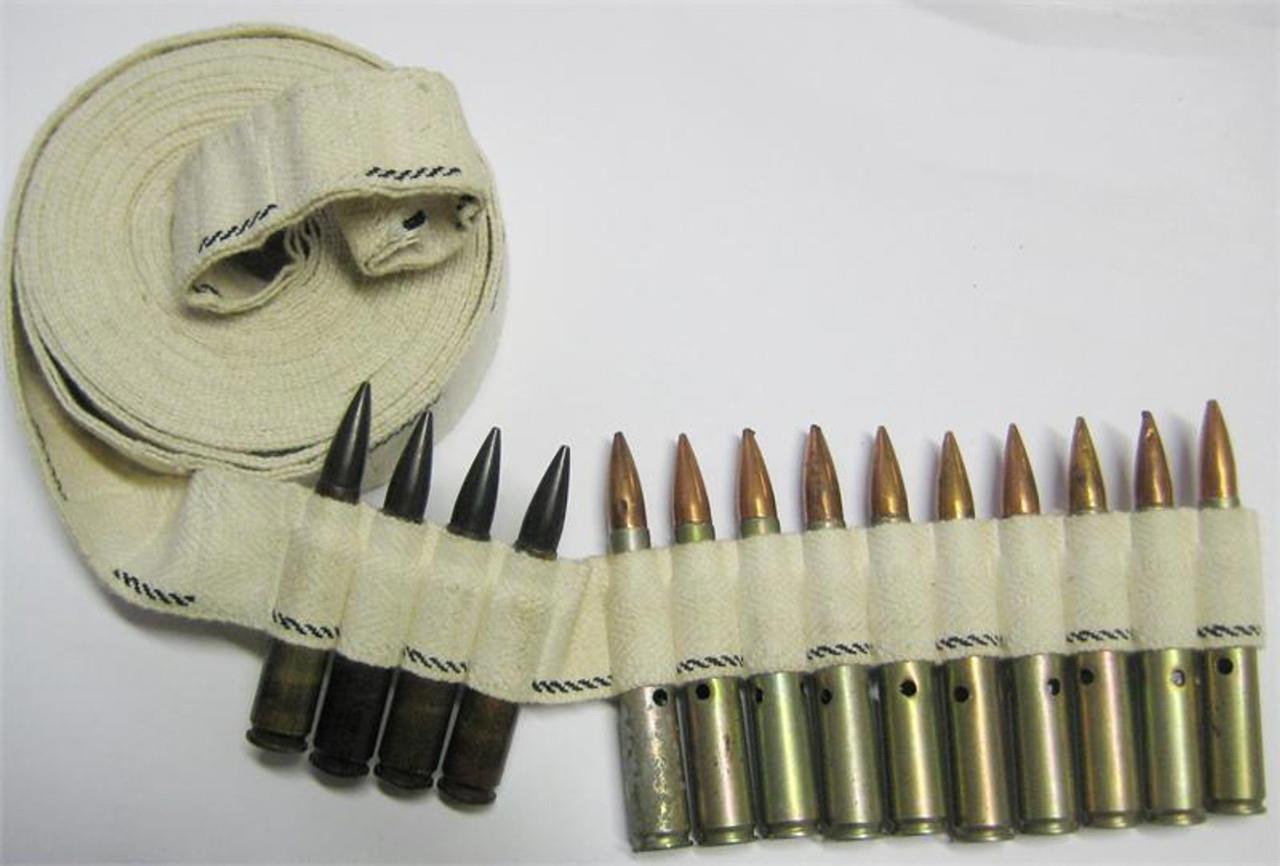

Ну и наконец американцы приспособили этот пулемет для стрельбы из холщовой ленты без металлических вставок, как собственно и задумывал его изобретатель Одколек. Эту ленту в 1940 г французы применили для танковых "Гочкисов". https://forum.guns.ru/forum_na/forum_picture/2327126.html

И вот тут по моему скромному мнению скрывается ошибка в источниках. Холщовую ленту мог использовать пулемет "Сент-Этьен" обр. 1907 года, который так же является творческой доработкой системы Одколека, но это совсем другой пулемет, хотя внешне и похожий. "Сент-Этьен" до 1914 г был основным пулеметом французской армии ("Гочкис" был куплен лишь небольшой партией для колоний, где в условиях пыли, грязи, сырости, в руках неграмотных солдат-инородцев показал себя отлично). Выпускался "Сент-Этьен" до 1917 г, общий выпуск составил 41 тыс. штук.

Правда я не считаю невозможность использовать холщовую ленту недостатком.

Ну и для авиационных пулеметом применялась рассыпная металлическая лента.

ВМС США испытали оригинальный пулемет Гочкиса ещё до того, как ему был присвоен какой-либо номер модели. Это испытание состоялось 3 января 1896 года, когда он вышел из строя из-за неправильной термической обработки компонентов и плохого выбора металлов в конструкции. По предложению ВМС компания «Гочкис» наняла Эдварда Г. Паркхерста из Хартфорда, штат Коннектикут, чтобы он исправил обнаруженные недостатки для повторных испытаний. И Паркхерст, до этого проводивший усовершенствование ручного пулемета Гарднера, предложил изменения в конструкции и представил их компании, которая не только ими воспользовалась, но и поблагодарила его через военно-морское ведомство.

Улучшенный таким образом пулемет стал известен как модель 1897 года, которая с тех пор стала базовой, но продолжала совершенствоваться и в последующие годы.

Надо сказать, что французские военные отнеслись к новому пулемету с большим интересом и одобрением прежде всего потому, что как раз в это время вели колониальные войны в Африке, и не просто в Африке, а в районах пустынь, где охлаждение пулеметов водой было бы очень серьёзной проблемой. Так появилась модифицированная модель (латунные рёбра на стволе заменили стальными!) образца 1900 года, которую также испытали американцы у себя в стенах Спрингфильдского арсенала. Ещё одним усовершенствованием стал ствол, который был сделан из стали с содержанием углерода всего 0,02 %, но с добавлением 5 % никеля, что, по мнению его создателей, должно было повысить его стойкость к нагреванию.

Испытания начались в 10:47, причём за четыре минуты и 10 секунд было расстреляно 1376 патронов. Тут механизм заклинило, но уже в 10:56 стрельбу возобновили. Офицеры-наблюдатели отмечали, что через 2 минуты 20 секунд непрерывной стрельбы ствол стал тускло-красным, а в конце 4-минутной и 10-секундной очереди он стал ярко-красным от радиальных рёбер охлаждения до самого дульного среза. Затем было произведено ещё 848 выстрелов. При этом ствол вновь сделался ярко-красного цвета. Всего же за 6 минут и 8 секунд фактического времени стрельбы было произведено 2224 выстрела.

После стрельбы оказалось, что всё масло в передней части ствольной коробки выгорело, а в стволе имела место эрозия нарезов ближе к казённой части.

После обеда стрельба возобновилась в 14:29, при этом было сделано 773 выстрела. Затем проушина на газовом поршне сломалась, и её пришлось заменять. Затраченное время составило 2 минуты 5 секунд. Сломанный поршень заменили новым и возобновили стрельбу. Первый же патрон заклинил механизм подачи. Когда и эта неисправность была устранена, испытания продолжились. После того как вторично было произведено 750 выстрелов, экстрактор не смог вытащить пустую гильзу из патронника. Когда гильза была извлечена и стрельба возобновилась, выяснилось, что экстрактор вышел из строя, и его заменили новым.

Остальные боеприпасы (всего 816 выстрелов) были отстреляны без происшествий, в результате чего общий расход составил 4500 патронов. Пулемет разобрали, и оказалось, что испытания он закончил в исправном состоянии. Ствол приказали распилить пополам. Было обнаружено, что нарезы практически стёрлись от казённой части до дульного среза. Отпиленная часть ствола была сфотографирована на память.

Здесь надо отметить, что не хромированные стволы магазинных винтовок были рассчитаны на 6 000 выстрелов (хромированные стволы из современной стали выдерживают до 30 000 выстрелов), так что работающий с большей нагрузкой ствол пулемета конечно выдерживал меньше. Да и нынешних марок стали тогда ещё не было.

В отличие от знаменитого пулемета «Максим», это оружие имело не водяную, а воздушную систему охлаждения. Ствол был снабжен специальными радиаторными кольцами, предохранявшими от перегрева. Его температура могла достигать 400 оС, в таких случаях металл раскалялся докрасна. Подобное явление происходило, только если обстоятельства в бою требовали долгого и непрерывного ведения огня. Разработчиками была предусмотрена возможность быстрой и легкой замены ствола при помощи особого гаечного ключа. Рекомендовалось производить эту операцию после каждой тысячи выстрелов.

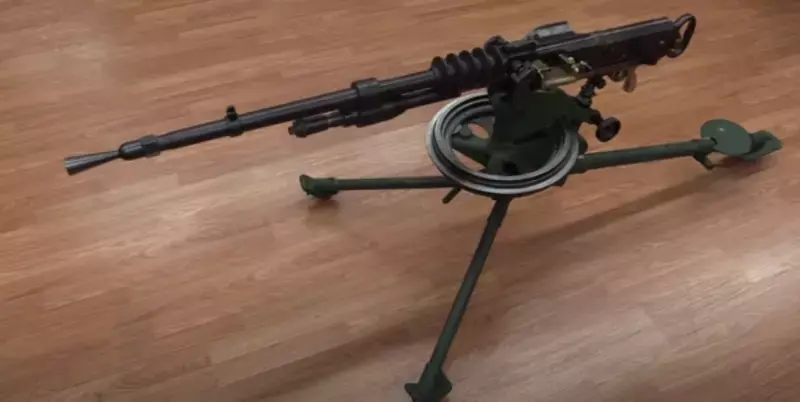

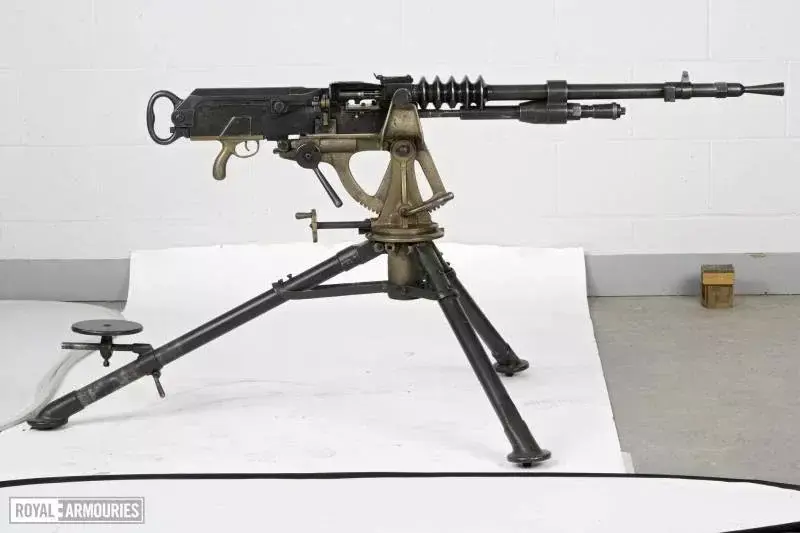

Тело пулемета весило 23,58 кг ( в том числе ствол весил 10,4 кг), пулемет на треножном станке весил 52 кг. Почему так много ? Потому что он предназначался изначально для вооружения крепостей. На тяжелом станке пулемет был более устойчив при стрельбе. После появился станок весом 10 кг.

Пулемет 1917 года, поступивший на вооружение армии США.

Насколько "Гочкис" был прост в производстве ? . Производство станкового «Гочкиса» достигло максимума — 100 пулеметов в день — в конце 1917 года, после чего резко упало в связи с увеличением выпуска ручных пулеметов. Всего во Франции было изготовлено 65 000 пулеметов "Гочкис" обр. 1897/1900/1908/1914 гг, в том числе 47 000 до окончания первой мировой войны. Кроме того в Великобритании в 1915-18 гг было изготовлено более 40 000 пулеметов "Гочкисс" обр. 1909 года.

Технические характеристики пулемета «Гочкис» М1926:
Патрон – различных калибров;
Масса 6,5-мм модификации – 9,52 кг (без патронов);
Масса 8-мм модификации – 12,0 кг (без патронов);
Полная длина оружия – 1215 мм;
Длина ствола – 577 мм;
Нарезы – 4 правосторонних;
Начальная скорость пули – 700 м/с (при использовании патрона 8x50,5R);
Прицельная дальность – 2000 м;
Эффективная дальность стрельбы – 800 м;
Система питания – жесткая кассета (лента) емкостью 15, 20, 25 патронов;
Масса ленты – 0,75 кг (на 15 патронами);
Темп стрельбы – 450-500 выстрелов в минуту;
Боевая скорострельность – 150 выстрелов в минуту;
Масса станка – 10,0 кг.

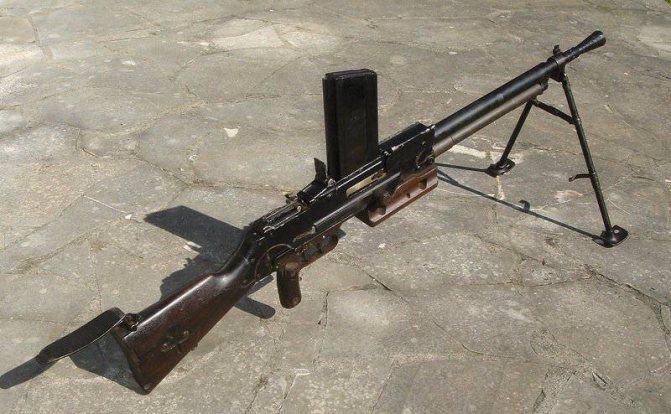

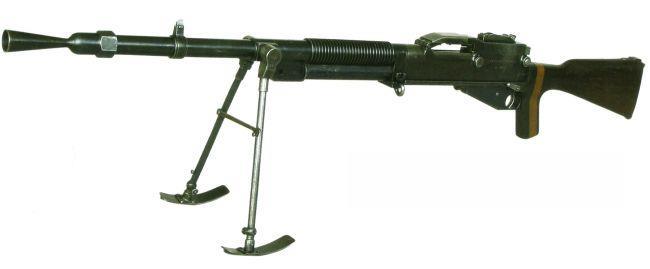

Я не собираюсь описывать все модификации этого пулемета, но образец 1922 г стоит упоминания.

Пулемет Гочкисс М1922 использует газоотводную автоматику с длинным ходом расположенного под стволом газового поршня. Ствол пулемета – воздушного охлаждения, с оребрением в задней части ствола для лучшего охлаждения. Быстрая смена ствола в боевых условиях не предусмотрена. Запирание канала ствола осуществляется качающейся в вертикальной плоскости личинкой, в своей передней части шарнирно соединенной с задней частью затвора, а в задней — с качающейся серьгой, соединяющей личинку со штоком газового поршня. Стрельба в пулемете М1922 ведется с открытого затвора, только автоматическим огнем. В конструкции ударно-спускового механизма предусмотрен замедлитель темпа стрельбы, расположенный в корпусе УСМ перед спусковой скобой. Питание пулемета могло осуществляться при помощи двух взаимно незаменяемых систем – из фирменных жестких лент-кассет, вставляемых горизонтально в приемник на крышке ствольной коробки, либо из отъемных коробчатых магазинов, примыкаемых к ствольной коробке сверху. В варианте с питанием из лент-кассет они вставлялись справа, так чтобы патроны располагались под кассетой. Окна для подачи лент-кассет на обеих сторонах лентоприемника имели откидные пылезащитные крышки, сам лентоприемник крепился к ствольной коробке шарнирно и мог откидываться вверх и вперед для чистки и обслуживания оружия. Привод механизма подачи ленты осуществлялся через качающийся рычаг, связанный с затвором. Пулеметы М1922 штатно комплектовались деревянным прикладом, пистолетной рукояткой и складной двуногой сошкой под стволом. Этот набор по желанию заказчика мог дополняться передней вертикальной рукояткой либо небольшим деревянным цевьем под газоотводной трубкой. Дополнительно к пулемету мог предлагаться станок-тренога и зенитный адаптер.
